1 Vorbemerkung
Dieses Dokument ist Bestandteil des Gerätes und enthält Angaben zum korrekten
Umgang mit dem Produkt.
Dieses Dokument richtet sich an Fachkräfte. Dabei handelt es sich um Personen,
die aufgrund ihrer Ausbildung und ihrer Erfahrung befähigt sind, Risiken zu
erkennen und mögliche Gefährdungen zu vermeiden, die der Betrieb oder die
Instandhaltung des Gerätes verursachen kann.
Lesen Sie dieses Dokument vor dem Einsatz, damit Sie mit Einsatzbedingungen,
Installation und Betrieb vertraut werden. Bewahren Sie dieses Dokument während
der gesamten Einsatzdauer des Gerätes auf.
1.1 Verwendete Symbole
►Handlungsanweisung
→Querverweis
Wichtiger Hinweis
Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich.
Information
Ergänzender Hinweis
2 Sicherheitshinweise
2.1 Allgemein
Befolgen Sie die Angaben dieser Anleitung. Nichtbeachten der Hinweise, Verwen-
dung außerhalb der nachstehend genannten bestimmungsgemäßen Verwendung,
falsche Installation oder Handhabung können Beeinträchtigungen der Sicherheit
von Menschen und Anlagen zur Folge haben.
Der Einbau und Anschluss muss den gültigen nationalen und internationalen Nor-
men entsprechen. Die Verantwortung trägt derjenige, der das Gerät installiert.
4
Das Gerät darf nur von einer Elektrofachkraft eingebaut, angeschlossen und in
Betrieb gesetzt werden, da die sichere Funktion des Gerätes und der Anlage nur
bei ordnungsgemäßer Installation gewährleistet ist.
Schalten Sie das Gerät extern spannungsfrei bevor Sie irgendwelche Arbeiten an
ihm vornehmen.
Bei Fehlfunktion des Gerätes oder bei Unklarheiten bitte mit dem Hersteller in
Verbindung setzen. Eingriffe in das Gerät können schwerwiegende Beeinträchti-
gungen der Sicherheit von Menschen und Anlagen zur Folge haben. Sie sind nicht
zulässig und führen zu Haftungs- und Gewährleistungsauschluss.
2.2 Funkanlagen
Funkgeräte dürfen generell nicht in der Nähe von Tankstellen, Kraftstoffdepots,
Chemiewerken oder Sprengarbeiten benutzt werden.
►Keine entflammbaren Gase, Flüssigkeiten oder explosive Stoffe im Bereich des
Gerätes transportieren und lagern.
2.3 Störung elektronischer und medizinischer Geräte
Der Betrieb kann die Funktionsfähigkeit von nicht ordnungsgemäß geschirmten
elektronischen Geräten beeinträchtigen.
►Das Gerät in der Nähe medizinischer Geräte ausschalten.
►Bei Störungen ggf. beim Hersteller des jeweiligen Gerätes informieren.
3 Bestimmungsgemäße Verwendung
Das Gerät eignet sich zum berührungslosen Lesen und Beschreiben systemkon-
former RFID-Transponder (ID-TAGs).
Die Datenübertragung erfolgt über CAN-Bus.
4 Funktion
4.1 Funktionsweise
Die ID-TAGs werden passiv betrieben, d.h. ohne Batterie. Die zum Betrieb not-
wendige Energie wird vom Lese-/Schreibkopf aufgebracht.
Das physikalische Prinzip der Energieübertragung beruht auf der induktiven
Kopplung. Die integrierte Antennenspule des Lese-/Schreibkopfes erzeugt ein ma-
gnetisches Feld, das zu einem Teil die Antennenspule des ID-TAGs durchdringt.
Durch Induktion wird dort eine Spannung erzeugt die den Datenträger mit Energie
versorgt.
5
DE
4.2 Übersicht
Art.-Nr.:
Funktion:
Typbezeichnung:
Arbeitsfrequenz:
H x B x T [mm]:
Max. Sendeleistung:
DTC510
Lese-/Schreibkopf
DTCHF MCRWCOUS03
13,56 MHz
40 x 40 x 54
200 mW
5 Montage
5.1 Generelle Montagehinweise
Bei der Montage von mehreren Systemen die Mindestabstände zwischen
den Lese-/Schreibköpfen beachten.
Der bündige Einbau eines Lese-/Schreibkopfes in Metall verringert den
Lese-/Schreibabstand.
Die unmittelbare Nähe starker HF-Emissionsquellen, wie z.B. Schweißtra-
fos oder Umformer, kann die Funktion der Lese-/Schreibköpfe beeinträch-
tigen.
Informationen zum erhältlichen Montagezubehör sind im Internet abrufbar unter
www.ifm.com.
5.2 Hinweise zur ID-TAG Montage
Die Montage der ID-TAGs in/auf Metall verringert den Lese-/Schreibab-
stand.
Zur Positionierung der ID-TAGs sind die Lese-/Schreibköpfe auf der aktiven
Fläche mit einem Antennensymbol versehen. Es kennzeichnet die Mitte der
integrierten Antennenspule und muss mit der ID-TAG Mitte übereinstimmen.
Die Ausrichtung der Lese-/Schreibkopf-Antennenachse muss mit der Achse
der ID-TAG Spule übereinstimmen.
6
5.3 Vermeidung von Störungen
Das Gerät erzeugt ein moduliertes elektrisches Feld mit einer Frequenz von
13,56 MHz. Um Störungen der Datenkommunikation zu vermeiden, dürfen in
der Nähe keine anderen Geräte betrieben werden, die in diesem Frequenzband
Störabstrahlungen erzeugen. Zu diesen Geräten gehören beispielsweise Fre-
quenzumrichter und Schaltnetzteile.
5.4 Mechanischer Aufbau
Die aktive Fläche ist im Lieferzustand nach vorne gerichtet.
2
1
1: Antennenkopf (ausrichtbar)
2: Befestigungselement
Lieferzustand

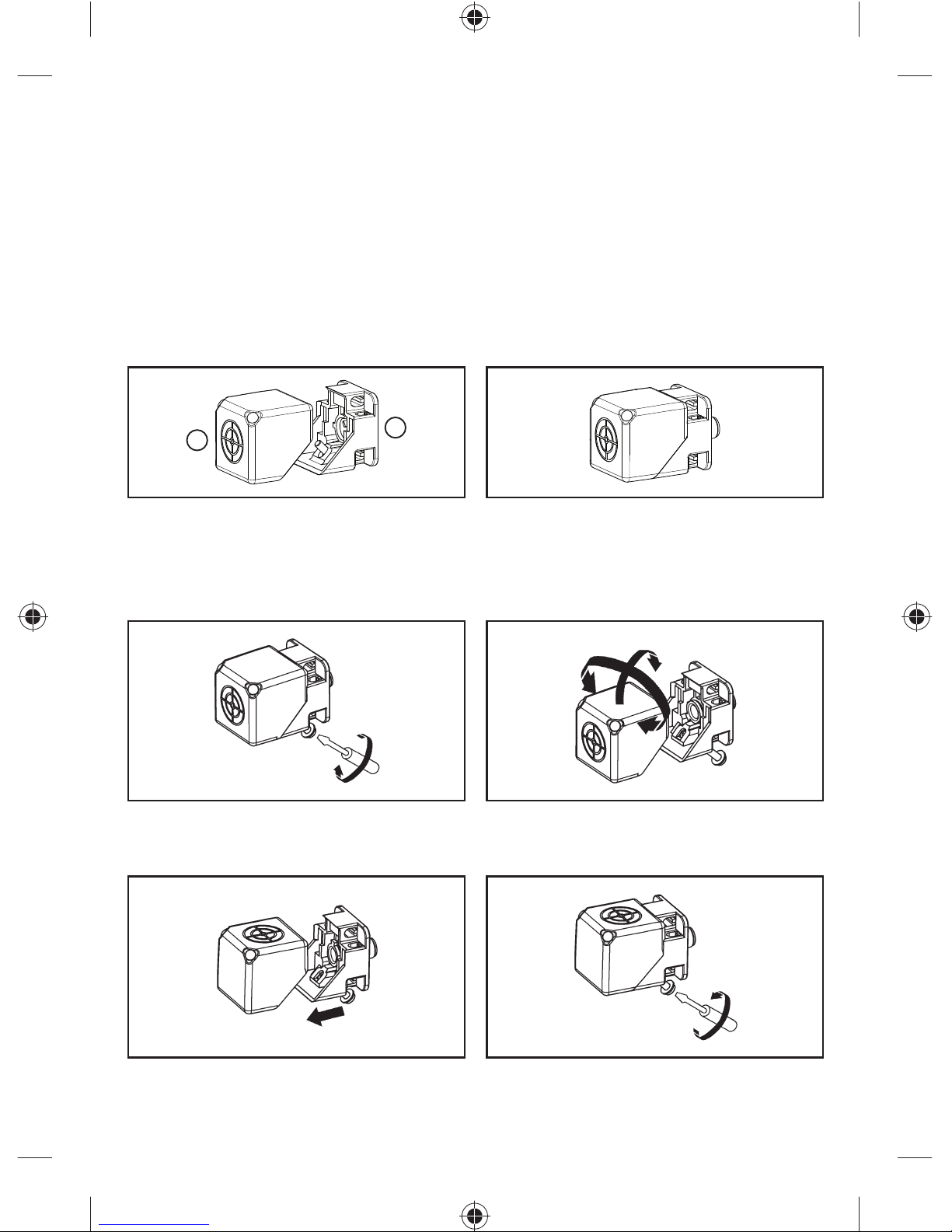

5.5 Aktive Fläche ausrichten
180° 90°
1. Schraube lösen. 2. Antennenkopf vom Befestigungselement
trennen und drehen.
3. Befestigungselement und Antennenkopf
zusammenstecken.
4. Schraube anziehen.
7
DE
5.6 Befestigung
►Das Gerät mit 2 Stk. M5 Schrauben und Muttern befestigen.
Wahlweise nicht bündig oder bündig.
nicht bündig bündig
5.7 Montageabstände
Betriebsart Abstand seitlich (A) Abstand frontal (B)
Lesen und Schreiben ≥300 mm ≥250 mm
8
5.8 Positionierung der ID-TAGs
E80370 E80371
1
1: Frontseite
5.9 Ausrichtung der ID-TAGs
21
2
1: Antennenachse DTC510 = Achse ID-TAG
2: Antennenmitte DTC510 = Mitte ID-TAG
5.10 ID-TAG Abstände
Der Abstand zum Referenz ID-TAG E80371 ist im Datenblatt angegeben.
Eine Auswahl an ID-Tags ist im Internet abrufbar unter www.ifm.com.
9
DE
6 Elektrischer Anschluss
ACHTUNG
Das Gerät darf nur von einer Elektrofachkraft installiert werden.
Gerät der Schutzklasse III (SK III)
Die elektrische Versorgung darf nur über PELV-/SELV-Stromkreise erfolgen.
►Stromversorgung vor elektrischen Anschluss spannungsfrei schalten.
6.1 Anschlussbelegung
Das Gerät ist mit einem 5-poligen Rundstecker M12 (a-kodiert) ausgestattet. Die
Pinbelegung entspricht der CiA DR-303-1.
4
21
3
5
M12-Stecker CAN
1: CAN Abschirmung
2: + UB
3: CAN_GND
4: CAN_H
5: CAN_L
Nicht belegt
Versorgungsspannung
GND
H-Busleitung
L-Busleitung
Eine Auswahl an Kabeldosen ist im Internet abrufbar unter www.ifm.com.
6.2 CAN-Bus-Schnittstelle
Das Gerät verfügt über eine CAN-Schnittstelle.
Verwenden Sie Kabel, die für CAN-Bus freigegeben sind. Terminieren Sie
die Kabel mit Abschlusswiderständen (120 Ω). Verwenden Sie als Variante
das ifm-Kabel EVC492 mit integrierten Abschlusswiderständen.
6.3 cULus
Für Geräte mit cULus-Zulassung und den Gültigkeitsbereich cULus:
►Das Gerät von einer galvanisch getrennten Quelle versorgen, die sekundär
über eine UL-zugelassene Sicherung mit folgendem max. Nennstrom verfügt:
a) 5 A bei Spannungen von 0...20 V rms (0...28,3 V p )
b) 100/V p bei Spannungen von 20...30 V rms (28,3...42,4 V p )
10
7 Anzeigeelemente
1: grün (Betriebszustand) / rot (Fehler)
2: gelb (ID-TAG)
Betriebs-
zustand
LED rot LED grün LED gelb
Preoperational aus an aus bzw. an wenn
Transponder im
Lesefeld erkannt
Operational aus blinkt (2,5 Hz) aus bzw. an wenn
Transponder im
Lesefeld erkannt
Konfigurations-
fehler
blinkt im Wechsel mit
LED grün (2,5 Hz)
blinkt im Wechsel
mit LED rot (2,5 Hz)
aus bzw. an wenn
Transponder im
Lesefeld erkannt
Fehler im CAN
Netz
blinkt im Wechsel mit
LED grün (0,8 Hz)
blinkt im Wechsel
mit LED rot (0,8 Hz)
aus bzw. an wenn
Transponder im
Lesefeld erkannt
CAN Bus off an aus aus bzw. an wenn
Transponder im
Lesefeld erkannt
LSS Service aktiv flackert unregelmäßig aus aus bzw. an wenn
Transponder im
Lesefeld erkannt
Hardwarefehler im
Gerät erkannt
aus aus flackert unregel-
mäßig
