IEI Technology PE-6SD2-R40 Manual de usuario

PE-6SD2-R40

5-Slot PICMG 1.3 PCIe to PCI Bridge Backplane

User Manual Ver. 4.0

1. USB1, USB2: External 4 Port USB Connectors From the Mainboard

2. FAN1, FAN2, FAN3, FAN4 : Fan Connector

3. ATXCTL1 : Backplane to Mainboard ATX Power Control Connector

4. PWRBTN : Power On Button

5. RESET : Reset Button Connector

Nov. 16, 2007

7 5 3 1

●●●■

●●●●

PIN DESCRIPTION PIN DESCRIPTION

1 USBVCC 2 GND

3 DATA- 4 DATA+

5 DATA+ 6 DATA-

7 GND 8 USBVCC

PIN DESCRIPTION

1 GND

2 +12V

3 NC

123

PIN DESCRIPTION

1 GND

2 PSON#

3 5VSB

2 ●

1 ■

PIN DESCRIPTION

1 GND

2 PWRBT#

2 ●

1 ■

PIN DESCRIPTION

1 GND

2 SHB_RST#

6. PWRGD : Power Good Connector

7. SM-BUS : System Management BUS Connector

8. CN1 : PCIE X16 SDVO Control Signal Pin

9. IOPWR : The I/O Power Connector indicators for controlling your

CPU board

2 ●

1 ■

PIN DESCRIPTION

1 GND

2 PWRGD

PIN DESCRIPTION

1 SMDAT

2 SMCLK

2 ●

1 ■

1 2 3

■ ● ●

PIN DESCRIPTION

1 EXP_EN

2 SDVO_CLK

3 SDVO_DAT

19 17 15 13 11 9 7 5 3 1

● ● ●● ● ● ● ● ● ■

● ● ●● ● ● ● ● ● ●

20 18 16 14 12 10 8642

PIN DESCRIPTION PIN DESCRIPTION

1 GND 2 -12V

3 +12V 4 GND

5 IPMB_DA 6 5VSB

7 GND 8 GND

9 IPMB_CL 10 5VSB

11 +5V 12 PWRGD

13 SMDAT 14 SHB_RST#

15 5VSB 16 GND

17 SMCLK 18 PSON#

19 +3.3V 20 PWRBT#

10. PCI routing table:

11. Notice:

a. Recommend to use 6mm width spacer to install

b. Torsion must less than 6lb-inch

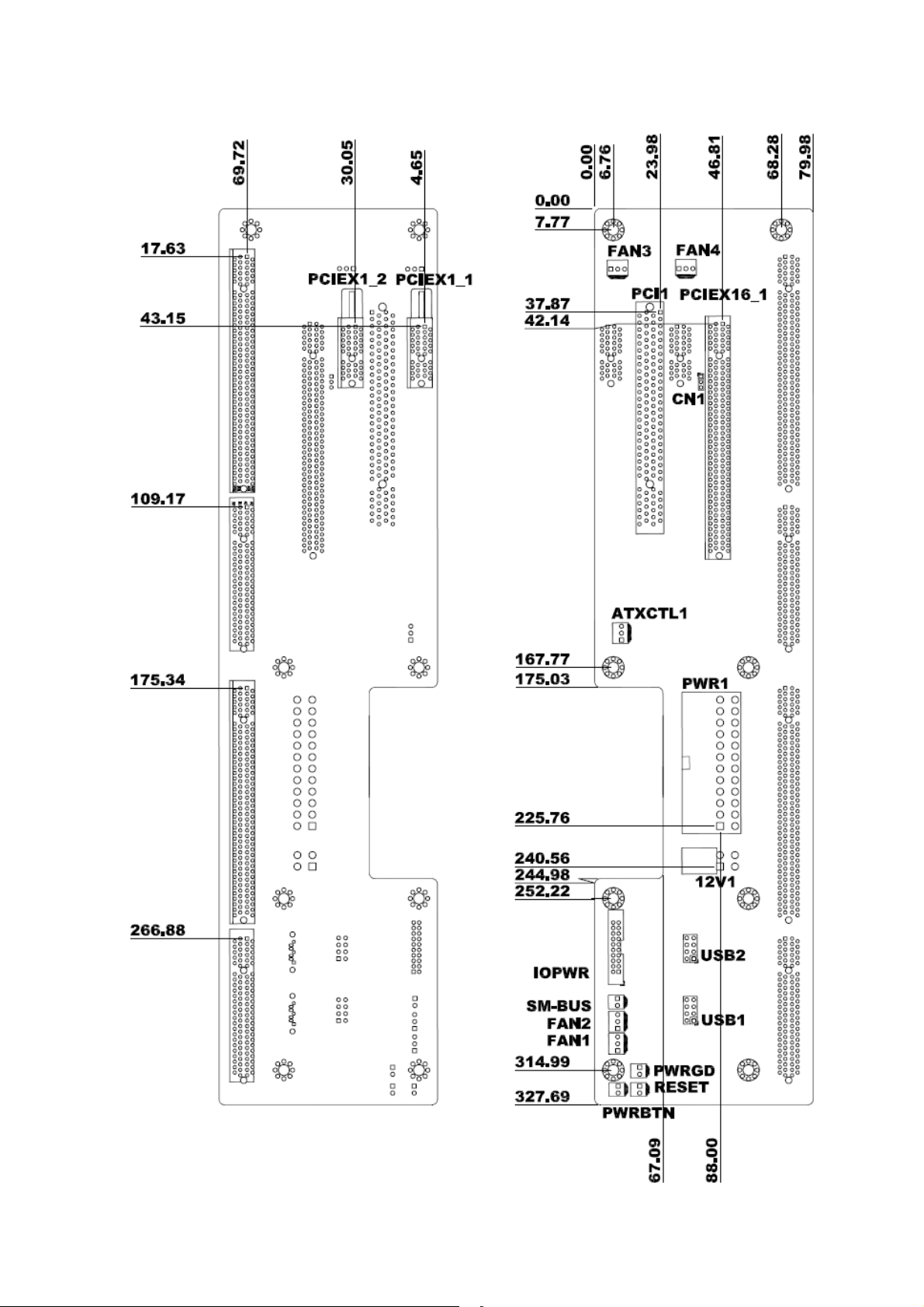

12. Dimension:
