Powermax45 Field Service Bulletin 805880 Revision 3 1

Powermax45 Power Switch Replacement Kit

Introduction

Purpose

This field service bulletin describes the steps necessary to replace the power switch in the Powermax45. Which kit you

will need depends on the model of Powermax45 you have. Use kit number 228266 to replace the power switch on a

200–240 V CSA or 230V CE system. Use kit number 228288 to replace the power switch on a 400V CE or 480 V

CSA system.

Tools and materials needed

#2 Phillips screwdriver

228266 Kit contents

228288 Kit contents

DANGER!

ELECTRIC SHOCK CAN KILL

Disconnect electrical power before performing any maintenance. See the

Safety and Compliance Manual for more safety precautions.

Part number Description Quantity

005619 Switch: 3P 240VAC 50A Rocker w/TC 1

075721 Machine Screw: M3 X 0.5 X 10-7 PH PAN 2SEM S/Z/TRI BLK 4

Part number Description Quantity

005618 Switch: 3P 600VAC 25A 1

075845 Plastite Screw: #8 X 5/8 PHILLIP FLAT BLK ZNC 4

2Powermax45 Field Service Bulletin 805880 Revision 3

Powermax45 Power Switch Replacement Kit

Replace the power switch (200–240 V CSA and 230 V CE)

Before beginning this procedure, make sure you have the correct power switch for your system. The replacement kit

number for a 200–240 V CSA or 230 V CE power switch is 228266. The procedure below applies to the 200–240 V

CSA and the 230 V CE systems. The procedure for the 400 V CE and 480 V CSA systems follows on page 4.

1. Turn OFF the power, disconnect the power cord, and disconnect the gas supply.

2. Use a #2 Phillips screwdriver to remove the 2 screws from the handle on the top of the power supply. Tip the end

panels back slightly so that you can get the edges of the handle out from underneath them. Lift the cover off the

power supply. Remove the Mylar barrier that protects the power board.

3. Remove the 4 screws attaching the power switch to the power supply.

4. Gently tilt the rear end panel away from the power supply.

5. Remove the screw that secures the connector for the white (CSA) or blue (CE) power cord wire to the upper side of

the power switch.

6. Remove the black (CSA) or brown (CE) power cord wire the same way.

7. Remove the quick disconnect (black wire).

8. Remove the power switch from the power supply by pulling it gently up and out to the side.

9. Remove the 2 screws that secure the black and white wires to the bottom of the power switch.

10. Remove the quick disconnect (red wire).

CAUTION!

Static electricity can damage circuit boards. Use proper precautions when handling printed circuit

boards.

– Store PC boards in anti-static containers.

– Wear a grounded wrist strap when handling PC boards.

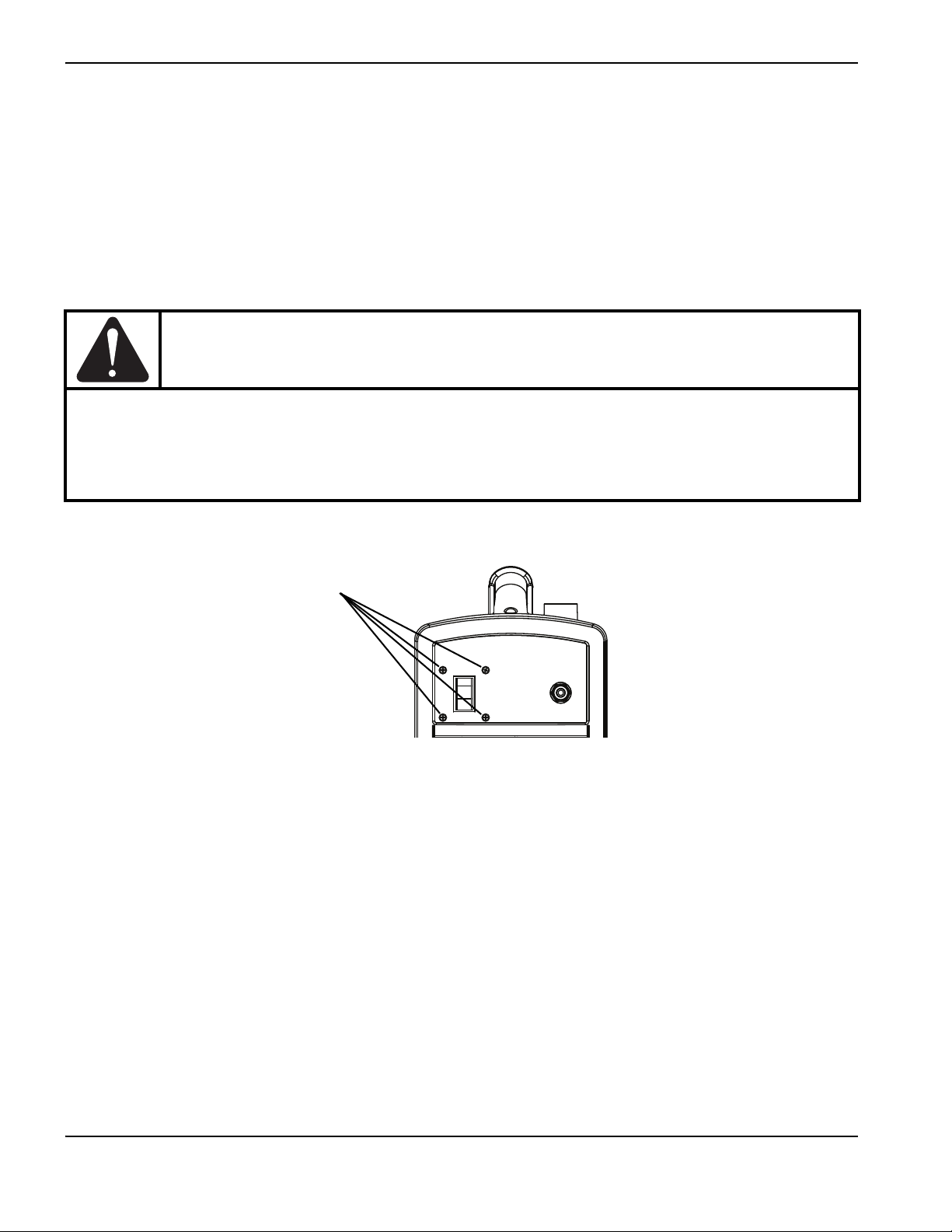

Remove these 4 screws.

Powermax45 Field Service Bulletin 805880 Revision 3 3

Powermax45 Power Switch Replacement Kit

11. Install the new power switch in the reverse order of removal, making sure all wires are installed as shown below.

Tighten the screws that were supplied with the kit (075721) to 8.1 kg cm (7 inch-pounds). Be sure the “I” on the

switch is up and the “O” is down.

Black wire (CSA)

Brown wire (CE)

Quick disconnect

(black wire)

Tighten the wire-mounting screws to 23.0 kg cm (20 in-lb).

White wire (CSA)

Blue wire (CE)

White

Power switch

Black

Quick disconnect

(red wire)

4Powermax45 Field Service Bulletin 805880 Revision 3

Powermax45 Power Switch Replacement Kit

Replace the power switch (400 V CE and 480 V CSA)

Before beginning this procedure, make sure you have the correct power switch for your system. The replacement kit

number for a 400 V CE or 480 V CSA power switch is 228288. The procedure below applies to the 400 V CE and

480 V CSA systems.

1. Turn OFF the power, disconnect the power cord, and disconnect the gas supply.

2. Use a #2 Phillips screwdriver to remove the 2 screws from the handle on the top of the power supply. Tip the end

panels back slightly so that you can get the edges of the handle out from underneath them. Lift the cover off the

power supply. Remove the Mylar barrier that protects the power board.

3. Remove the screw holding the rotary switch, then remove the rotary switch and inner plastic grommet. Remove the

4 screws attaching the power switch to the power supply.

4. Gently tilt the rear end panel away from the power supply.

5. Remove the power switch from the power supply by pulling it gently up and out to the side.

6. Loosen the 3 screws that secure the power cord wires to the power switch and gently pull the wires out of the

switch.

The wires for 400 V CE power cords are brown, black, and gray.

The wires for 480 V CSA power cords are black, white, and red.

7. Loosen the 3 screws that secure the 3 white wires to the power switch and gently pull the wires out of the switch.

8. Install the new power switch in the reverse order of removal. Tighten the screws that were supplied with the kit

(075845) to 11.5 kg cm (10 inch-pounds).

CAUTION!

Static electricity can damage circuit boards. Use proper precautions when handling printed circuit

boards.

– Store PC boards in anti-static containers.

– Wear a grounded wrist strap when handling PC boards.

Remove these 4 screws.

Remove the rotary

switch screw.

Powermax45 Field Service Bulletin 805880 Revision 3 5

Powermax45 Power Switch Replacement Kit

Note: Be sure to install the wires correctly, for example L1 wire to L1 switch.

Brown (CE) or

Black (CSA) – L1

Black (CE) or

White (CSA) – L2 Gray (CE) or

Red (CSA) – L3

White (T3)

White (T2)

White (T1)

Power switch

Tighten the wire-mounting screws to 23.0 kg cm (20 in-lb).

6Powermax45 Field Service Bulletin 805880 Revision 3

Powermax45 Power Switch Replacement Kit

Powermax45 Bulletin de service sur le terrain 805880 Révision 3 a-1

Kit de remplacement de l’interrupteur d’alimentation du Powermax45

Introduction

Objet

Ce bulletin de service sur le terrain décrit les étapes nécessaires pour le remplacement de l’interrupteur d’alimentation

du Powermax45. Le kit dont vous avez besoin dépend du modèle Powermax45 que vous possédez. Utiliser le kit numéro

228266 pour remplacer l’interrupteur d’alimentation d’un système 200 – 240 V CSA ou 230 V CE. Utiliser le kit numéro

228288 pour remplacer l’interrupteur d’alimentation d’un système 400 V CE ou 480 V CSA.

Outils et matériel requis

Tournevis cruciforme n° 2

Contenu du kit 228266

Contenu du kit 228288

DANGER !

UN CHOC ÉLECTRIQUE PEUT ÊTRE MORTEL

Avant tout entretien, débrancher l’alimentation électrique. Se reporter

au Manuel de sécurité et de conformité pour des mesures de sécurité

supplémentaires.

Numéro de référence Description Quantité

005619 Interrupteur : 3P 240 V c.a. 50 A, à bascule, avec TC 1

075721 Vis mécanique : M3 X 0,5 X 10–7 PH 2SEM S/Z/TRI à tête cylindrique, noire 4

Numéro de référence Description Quantité

005618 Interrupteur : 3P 600 V c.a. 25 A 1

075845 Vis Plastite : n° 8 x 5/8 CRUCIFORME PLATE NOIRE ZINC 4

a-2 Powermax45 Bulletin de service sur le terrain 805880 Révision 3

Kit de remplacement de l’interrupteur d’alimentation du Powermax45

Remplacement de l’interrupteur d’alimentation (200 – 240 V CSA et 230 V CE)

Avant de commencer cette procédure, vérifier que l’interrupteur d’alimentation est bien adapté à votre système.

Le numéro du kit de remplacement pour l’interrupteur d’alimentation 200 – 240 V CSA ou 230 V est 228266.

La procédure ci-dessous s’applique aux systèmes 200 – 240 V CSA et 230 V CE. La procédure pour les systèmes

400 V CE et 480 V CSA suit à la page 4.

1. Couper l’alimentation (OFF), débrancher le cordon d’alimentation et débrancher l’alimentation en gaz.

2. Utiliser un tournevis cruciforme n° 2 pour enlever les deux vis de la poignée située sur le dessus de la source

de courant. Basculer légèrement les panneaux d’extrémité de façon à en extraire les bords de la poignée d’en

dessous. Retirer le couvercle de la source de courant en le levant. Déposer la barrière Mylar qui protège le circuit

imprimé d’alimentation.

3. Retirer les 4 vis fixant l’interrupteur d’alimentation à la source de courant.

4. Éloigner délicatement le panneau d’extrémité arrière de la source de courant.

5. Déposer la vis fixant le câble blanc (CSA) ou bleu (CE) du cordon d’alimentation au connecteur sur la partie

supérieure de l’interrupteur d’alimentation.

6. Retirer le câble noir (CSA) ou marron (CE) du cordon d’alimentation de la même manière.

7. Retirer le raccord rapide (fil noir).

8. Retirer l’interrupteur d’alimentation de la source de courant en le tirant délicatement vers le haut et sur le côté.

9. Retirer les deux vis qui fixent les fils noir et blanc au bas de l’interrupteur d’alimentation.

10. Retirer le raccord rapide (fil rouge).

ATTENTION !

L’électricité statique peut endommager les cartes de circuits imprimés. Les précautions qui s’imposent

doivent être respectées lors de la manipulation des cartes de circuits imprimés.

– Les cartes de circuits imprimés doivent être rangées dans des contenants antistatiques.

– L’utilisateur doit porter un bracelet antistatique lors de la manipulation des cartes

de circuits imprimés.

Retirer ces quatre vis.

Otros manuales para Powermax45 XP

Tabla de contenidos

Idiomas:

Otros manuales de Sistema de soldadura de Hypertherm

Hypertherm

Hypertherm HyDefinition HD4070 Hoja de instrucciones

Hypertherm

Hypertherm HyPerformance Plasma HPR800XD Manual de referencia

Hypertherm

Hypertherm Powermax30 AIR Manual de referencia

Hypertherm

Hypertherm Powermax30 AIR Manual de usuario

Hypertherm

Hypertherm XPR170 Manual

Hypertherm

Hypertherm POWERMAX 800 Manual de usuario

Hypertherm

Hypertherm Powermax 1000 Manual de referencia

Hypertherm

Hypertherm Powermax 65 Manual de usuario

Hypertherm

Hypertherm powermax 380 Manual de usuario

Hypertherm

Hypertherm Powermax 900 Manual de usuario

Hypertherm

Hypertherm powermax1000 Manual de usuario

Hypertherm

Hypertherm HT40C Manual de usuario

Hypertherm

Hypertherm Powermax 125 Manual de usuario

Hypertherm

Hypertherm PAC500 Manual de usuario

Hypertherm

Hypertherm powermax1250 Manual de usuario

Hypertherm

Hypertherm MAX200 Manual de referencia

Hypertherm

Hypertherm Powermax45 XP Manual de referencia

Hypertherm

Hypertherm MAXPRO200 Manual de usuario

Hypertherm

Hypertherm Powermax30 AIR Manual de usuario

Hypertherm

Hypertherm powermax65 Manual de referencia

Hypertherm

Hypertherm powermax65 Manual de usuario

Hypertherm

Hypertherm POWERMAX 45 Manual de referencia

Hypertherm

Hypertherm Powermax45 XP Manual de referencia

Hypertherm

Hypertherm Powermax125 Manual de usuario

Manuales populares de Sistema de soldadura de otras marcas

Berner

Berner PLASMACUT 54 Manual de usuario

Pro Spot

Pro Spot PR-155 Manual de usuario

Forney

Forney 210 Manual de usuario

Thermal Arc

Thermal Arc 400S Manual de usuario

Lincoln Electric

Lincoln Electric HANDYMIG 170I Manual de usuario

GYS

GYS PROTIG 201 AC/DC Manual de usuario

TAFA

TAFA 30*8B35 Manual de usuario

Lincoln Electric

Lincoln Electric INVERTEC V350-PRO CE Manual de usuario

ESAB

ESAB Buddy Arc 145 Manual de usuario

CIGWELD

CIGWELD 636804 Guía rápida

Red-D-Arc

Red-D-Arc DC-400 Manual de usuario

Hobart Welding Products

Hobart Welding Products Spool Gun DP 3035-10 Manual de usuario

Elettro

Elettro HI-MIG 3000 SYNERGIC Manual de usuario

WIA

WIA Weldmatic 270 CP132-2 Manual de usuario

Sonics

Sonics H520T Manual de usuario

Miller

Miller Big Blue 400D Manual de usuario

NewArc

NewArc RT2000 Guía de inicio rápido

Lincoln Electric

Lincoln Electric POWER WAVE I400 Manual de usuario
