HYDACELECTRONIC EDS 3000 Manual de usuario



Bedienungsanleitung

(Originalanleitung)

Operating Instructions

(Translation of original

instructions)

Elektronischer Druckschalter

Electronic Pressure Switch

EDS 3000

Mit IO-Link Schnittstelle

With IO-Link Interface

Mat –Nr. 669897 / Stand: 14.07.2022 D / E

2 EDS 3000 IO-Link

Stand: 14.07.2022 HYDAC ELECTRONIC GMBH Mat. Nr.: 669897

Inhalt

1Sicherheitshinweis 5

2Haftungsausschluss 5

3Gewährleistung 5

4Sicherheit 5

4.1 Symbole und Hinweise 5

4.2 Bestimmungsgemäßer Gebrauch / vorhersehbarer Fehlgebrauch 6

4.3 Verpflichtung des Betreibers vor der Inbetriebnahme 6

4.4 Personalauswahl und Qualifikation; Grundsätzliche Pflichten 6

4.5 Organisatorische Maßnahmen 7

5Transport, Verpackung, Lagerung 7

5.1 Transport 7

5.2 Verpackung 7

5.3 Lagerung 7

6Entsorgung 7

7Funktionen des EDS 3000 8

8Wartung und Instandhaltung 8

9Montage 8

9.1 Allgemeine Montagehinweise 8

9.2 Zusätzliche Montagehinweise 9

10 Bedienelemente des EDS 3000 9

11 Betriebsarten 10

11.1 SIO-Mode 10

11.2 SDCI-Mode 10

12 Parametrierung 11

12.1 Allgemeines 11

12.2 Parametrierung im SDCI-Mode 11

12.3 Parametrierung im SIO Mode 11

12.4 Parametrierung mit HPG P1-000 11

12.5 Parametrierung mit ZBE P1-000 12

13 Darstellung der Digitalanzeige 12

EDS 3000 IO-Link 3

Stand: 14.07.2022 HYDAC ELECTRONIC GMBH Mat. Nr.: 669897

14 Ausgangsverhalten 14

14.1 Schaltausgänge 14

14.1.1 Two-Point-Mode - Einstellung auf Schaltpunkt (SP) 14

14.1.2 Window-Mode - Einstellung auf Fensterfunktion (Fno / Fnc) 15

14.2 Einstellbereiche für die Schaltausgänge 16

14.3 Analogausgang 16

15 Grundeinstellungen 17

15.1 Hauptmenü 17

15.2 Erweiterte Funktionen 18

16 Ändern der Grundeinstellungen 19

17 Rücksetzen des Spitzenwertes 19

18 Programmierfreigabe 20

18.1 Allgemeines 20

18.2 Ändern der Programmierfreigabe 20

19 Nullpunktkalibrierung 20

20 Fehlermeldungen 21

21 Anschlussbelegung 22

22 Technische Daten 23

22.1 EDS 3000 mit Keramik-Sensorzelle; Absolut- und Relativdruck bis 16 bar

(500 psi) 23

22.2 EDS 3000 mit Dünnfilm-DMS-Sensorzelle; Relativdruck 25

22.3 Relevante Daten für IO-Link 26

23 Typenschlüssel 27

23.1 EDS 3000 mit Keramik-Sensorzelle; Absolut-und Relativdruck bis 16 bar (500 psi) 27

23.2 EDS 3000 mit Dünnfilm-DMS-Sensorzelle; Relativdruck 28

24 Geräteabmessungen 29

25 Zubehör 30

25.1 Elektrischer Anschluss 30

25.2 Mechanischer Anschluss 30

26 Abkürzungsverzeichnis 32

27 Kontakt 33

Anhang / Annex: IODD Einstellparameter / IODD Setting Parameters

4 EDS 3000 IO-Link

Stand: 14-07-2022 HYDAC ELECTRONIC GMBH Mat. Nr.: 669897

Vorwort

Für Sie, den Benutzer unseres Produktes, haben wir in dieser Dokumentation die

wichtigsten Hinweise zum Bedienen und Warten zusammengestellt.

Sie dient Ihnen dazu, das Produkt kennen zu lernen und seine bestimmungs-

gemäßen Einsatzmöglichkeiten optimal zu nutzen.

Diese Dokumentation muss ständig am Einsatzort verfügbar sein.

Bitte beachten Sie, dass die in dieser Dokumentation gemachten Angaben der

Gerätetechnik dem Zeitpunkt der Literaturerstellung entsprechen. Abweichungen

bei technischen Angaben, Abbildungen und Maßen sind deshalb möglich.

Entdecken Sie beim Lesen dieser Dokumentation Fehler oder haben weitere

Anregungen und Hinweise, so wenden Sie sich bitte an:

HYDAC ELECTRONIC GMBH

Technische Dokumentation

Hauptstraße 27

66128 Saarbrücken

-Deutschland-

Tel: +49(0)6897 / 509-01

Fax: +49(0)6897 / 509-1726

E-Mail: [email protected]

Die Redaktion freut sich über Ihre Mitarbeit.

„Aus der Praxis für die Praxis“

-------------------------------------------------------------------------------------------------

Diese Bedienungsanleitung, einschließlich der darin enthaltenen Abbildungen, ist

urheberrechtlich geschützt. Drittanwendungen dieser Bedienungsanleitung,

welche von den urheberrechtlichen Bestimmungen abweichen, sind verboten. Die

Reproduktion, Übersetzung sowie die elektronische und fotografische Archivierung

und Veränderung bedarf der schriftlichen Genehmigung durch den Hersteller. Ein

Verstoß kann rechtliche Schritte gegen den Zuwiderhandelnden nach sich ziehen.

EDS 3000 IO-Link 5

Stand: 14.07.2022 HYDAC ELECTRONIC GMBH Mat. Nr.: 669897

1 Sicherheitshinweis

Überprüfen Sie vor der Inbetriebnahme den Zustand des Gerätes sowie des

mitgelieferten Zubehörs. Lesen Sie vor der Inbetriebnahme des Gerätes die

Bedienanleitung und stellen Sie sicher, dass das Gerät für Ihre Anwendung geeignet ist.

Falsche Handhabung bzw. die Nichteinhaltung von Gebrauchshinweisen oder

technischen Angaben kann zu Sach- und / oder Personenschäden führen.

2 Haftungsausschluss

Diese Bedienungsanleitung haben wir nach bestem Wissen und Gewissen erstellt. Es

ist dennoch nicht auszuschließen, dass sich trotz größter Sorgfalt Fehler eingeschlichen

haben könnten. Haben Sie bitte deshalb Verständnis dafür, dass wir, soweit sich nach-

stehend nichts anderes ergibt, unsere Gewährleistung und Haftung - gleich aus

welchen Rechtsgründen - für die Angaben in dieser Bedienungsanleitung ausschließen.

Insbesondere haften wir nicht für entgangenen Gewinn oder sonstige

Vermögensschäden. Dieser Haftungsausschluss gilt nicht bei Vorsatz und grober

Fahrlässigkeit. Er gilt ferner nicht für Mängel, die arglistig verschwiegen wurden oder

deren Abwesenheit garantiert wurde, sowie bei schuldhafter Verletzung von Leben,

Körper und Gesundheit. Sofern wir fahrlässig eine vertragswesentliche Pflicht verletzen,

ist unsere Haftung auf den vorhersehbaren Schaden begrenzt. Ansprüche aus

Produkthaftung bleiben unberührt.

Im Falle der Übersetzung ist der Text der deutschen Originalbedienungsanleitung der

allein gültige.

3 Gewährleistung

Grundsätzlich gelten die „Allgemeinen Geschäftsbedingungen“ der Firma HYDAC

ELECTRONIC GMBH. Diese stehen dem Betreiber spätestens mit der

Auftragsbestätigung bzw. mit dem Vertragsabschluss zur Verfügung.

Sie finden diese auch unter www.hydac.com Allgemeine Geschäftsbedingungen

(AGB).

4 Sicherheit

4.1 Symbole und Hinweise

Das Symbol bedeutet, dass Tod, ein schwerer Personen- oder ein

erheblicher Sachschaden eintreten können, wenn die ent-

sprechenden Vorsichtsmaßnahmen nicht getroffen werden.

WARNUNG !

Das Symbol bedeutet, dass ein leichter Personen- oder

Sachschaden eintreten kann, wenn die entsprechenden Vorsichts-

maßnahmen nicht getroffen werden.

VORSICHT !

6 EDS 3000 IO-Link

Stand: 14-07-2022 HYDAC ELECTRONIC GMBH Mat. Nr.: 669897

Das Symbol bezeichnet wichtige Informationen bzw. Merkmale und

Anwendungstipps des verwendeten Produkts.

Das Symbol bedeutet, dass entsprechende ESD-Schutzmaßnahmen

nach DIN EN 100 015-1 zu beachten sind.

(Herbeiführen eines Potentialausgleichs zwischen Körper und

Geräte-masse sowie Gehäusemasse über einen hochohmigen

Widerstand (ca. 1 MOhm) z.B. mit einem handelsüblichen ESD-

Armband.)

4.2 Bestimmungsgemäßer Gebrauch / vorhersehbarer Fehlgebrauch

Mängel- und Haftungsansprüche –gleich aus welchem Rechtsgrund –bestehen

insbesondere nicht bei fehlerhafter oder unsachgemäßer Installation, Inbetriebnahme,

Verwendung, Behandlung, Lagerung, Wartung, Reparatur, Einsatz ungeeigneter

Betriebsmittel oder sonstiger nicht vom Hersteller zu verantwortenden Umständen.

Für die Bestimmung der Schnittstellen zum Einbau in eine Anlage, den Einbau, die

Verwendung und die Funktionalität des Produkts in dieser Anlage übernimmt der

Hersteller keine Verantwortung.

4.3 Verpflichtung des Betreibers vor der Inbetriebnahme

Gemäß der EG-Maschinenrichtlinie entspricht das Mess-System einer Komponente für

den Einbau in eine Anlage/Maschine. Des Weiteren wurde die Konformität des Mess-

Systems hinsichtlich der EMV-Richtlinie geprüft.

Die Inbetriebnahme des Mess-Systems ist deshalb erst dann erlaubt, wenn festgestellt

wurde, dass die Anlage/Maschine, in die das Mess-System eingebaut werden soll, den

Bestimmungen der EG-Maschinenrichtlinie, der EG-EMV-Richtlinie, den harmonisierten

Normen, Europanormen oder den entsprechenden nationalen Normen entspricht.

4.4 Personalauswahl und Qualifikation; Grundsätzliche Pflichten

Alle Arbeiten am Mess-System dürfen nur von qualifiziertem Fachpersonal

durchgeführt werden.

Qualifiziertes Personal sind Personen, die auf Grund ihrer Ausbildung, Erfahrung und

Unterweisung sowie ihrer Kenntnisse über einschlägige Normen, Bestimmungen,

Unfallverhütungsvorschriften und Betriebsverhältnisse, von dem für die Sicherheit der

Anlage Verantwortlichen berechtigt worden sind, die jeweils erforderlichen Tätigkeiten

auszuführen, und dabei mögliche Gefahren erkennen und vermeiden können.

Zur Definition von „Qualifiziertem Personal“ sind zusätzlich die Normen VDE 0105-

100 und IEC 364 einzusehen (Bezugsquellen z.B. Beuth Verlag GmbH, VDE-Verlag

GmbH).

Klare Regelung der Verantwortlichkeiten für die Montage, Installation,

Inbetriebnahme und Bedienung sind festzulegen. Es besteht Beaufsichtigungspflicht

bei zu schulendem oder anzulernendem Personal!

EDS 3000 IO-Link 7

Stand: 14.07.2022 HYDAC ELECTRONIC GMBH Mat. Nr.: 669897

4.5 Organisatorische Maßnahmen

Diese Bedienungsanleitung muss ständig am Einsatzort des Mess-Systems

griffbereit aufbewahrt werden.

Ergänzend zur Bedienungsanleitung sind allgemeingültige gesetzliche und sonstige

verbindliche Regelungen zur Unfallverhütung und zum Umweltschutz zu beachten

und müssen vermittelt werden.

Die jeweils gültigen nationalen, örtlichen und anlagenspezifischen Bestimmungen

und Erfordernisse müssen beachtet und vermittelt werden.

Der Betreiber hat die Verpflichtung, auf betriebliche Besonderheiten und

Anforderungen an das Personal hinzuweisen.

Das mit Tätigkeiten am Mess-System beauftragte Personal muss vor Arbeitsbeginn

die Bedienungsanleitung, insbesondere das Kapitel 4 Sicherheit, gelesen und

verstanden haben.

Das Typenschild, eventuell aufgeklebte Verbots- bzw. Hinweisschilder auf dem

Mess-System müssen stets in lesbarem Zustand erhalten werden.

Reparaturen dürfen nur vom Hersteller, oder einer vom Hersteller autorisierten Stelle

bzw. Person vorgenommen werden.

5 Transport, Verpackung, Lagerung

5.1 Transport

Der EDS 3000 wird in einem stabilen Karton verpackt geliefert.

Achten Sie bei der Annahme und beim Auspacken auf eventuelle Transportschäden

und zeigen Sie diese dem Spediteur unverzüglich an.

5.2 Verpackung

Entfernen Sie die Verpackung erst unmittelbar vor der Montage.

Bewahren Sie die Verpackung auf, da diese bei erneutem Transport (z.B. bei

wechselnden Einsatzorten) oder einer Wiedereinlagerung optimalen Schutz für das

Gerät bietet.

5.3 Lagerung

Angaben zu den zulässigen Umgebungsbedingungen am Lagerort enthält Kapitel

22 Technische Daten).

6 Entsorgung

Falls das Mess-Systems nach Ablauf der Lebensdauer entsorgt werden soll, sind die

jeweils geltenden landesspezifischen Vorschriften zu beachten

8 EDS 3000 IO-Link

Stand: 14-07-2022 HYDAC ELECTRONIC GMBH Mat. Nr.: 669897

7 Funktionen des EDS 3000

Je nach Ausführung bietet das Gerät folgende Funktionen:

Unterstützt IO-Link-Spezifikation V1.1 und V1.0

Unterstützt SIO-Modus

Anzeige der Schaltzustände im SIO Modus

Modusanzeige (SIO oder SDCI)

Anpassung an die jeweilige Applikation durch spezifische Parametereinstellung

Messwertanzeige des aktuellen Druckes in psi, MPa, bar

Anzeige des Maximalwertes oder eines eingestellten Schaltpunktes

Schalten der Schaltausgänge entsprechend dem Druck und den eingestellten

Schaltparametern

Analogausgang

8 Wartung und Instandhaltung

Alle Mess-Systeme der Baureihe EDS 3000 sind wartungsfrei. Falls trotzdem Fehler

auftreten wenden Sie sich bitte an die HYDAC Systems & Services GmbH.

9 Montage

9.1 Allgemeine Montagehinweise

Der elektronische Druckschalter EDS 3000 kann über den Druckanschluss direkt oder

indirekt mittels Schlauch oder Minimessleitung an einen Hydraulikblock montiert werden

(Anzugsdrehmoment siehe Kapitel 22 Technische Daten).

Zur optimalen Ausrichtung ist eine Verdrehung um 340° in der Längsachse, sowie um

270° im Display inkl. der Bedientasten möglich.

Der elektrische Anschluss ist von einem Fachmann nach den jeweiligen Landes-

vorschriften durchzuführen (VDE 0100 in Deutschland). Das Druckschaltergehäuse ist

dabei ordnungsgemäß zu erden. Beim Einschrauben in einen Hydraulikblock ist es

ausreichend, wenn der Block über das Hydrauliksystem geerdet ist. Bei Montage mittels

Minimessleitung muss das Gehäuse separat geerdet werden (z.B. geschirmte Leitung).

ACHTUNG

Das Einschrauben des EDS 3000 muss mit einem passenden Maul-

schlüssel (Schlüsselweite 27) am Sechskant des Druckanschlusses

erfolgen.

Eine unsachgemäße Montage, wie z.B. durch manuelles Eindrehen über

das Gehäuse, kann aufgrund der Verdrehbarkeit des EDS 3000 zu

Beschädigungen am Gehäuse, bis hin zum vollständigen Ausfall des

Gerätes führen.

VORSICHT !

EDS 3000 IO-Link 9

Stand: 14.07.2022 HYDAC ELECTRONIC GMBH Mat. Nr.: 669897

9.2 Zusätzliche Montagehinweise

Zusätzliche Montagehinweise, die erfahrungsgemäß den Einfluss elektromagnetischer

Störungen reduzieren:

Möglichst kurze Leitungsverbindungen herstellen.

Möglichst ungeschirmte Leitungen verwenden

HINWEIS:

Direkte Nähe zu Verbindungsleitungen von Leistungsverbrauchern

oder störenden Elektro- oder Elektronikgeräten ist möglichst zu

vermeiden.

Bei Verwendung von geschirmten Kabeln ist der Kabelschirm in

Abhängigkeit von den Umgebungsbedingungen fachmännisch und

zum Zweck der Störunterdrückung einzusetzen. Mögliche

Masseschleifen / Potentialverschleppungen sind zu vermeiden.

Bei Anschluss an Class B Ports nur 3-adrige Leitung mit PIN 1, 3 und 4

Belegung verwenden

Bei Konfiguration von Pin 2 als zusätzlichem Analogausgang darf dieser

grundsätzlich nicht mit dem Master verbunden werden.

10 Bedienelemente des EDS 3000

Die Pfeiltasten und dienen der Auswahl des gewünschten Menü-Punktes und

zum Einstellen der Werte.

Im Menü absteigen

Wert verkleinern

Im Menü aufsteigen

Wert vergrößern

Anzeige der

Druckeinheit

4-stellige

Digitalanzeige

LED-Anzeige für

aktiven Schaltpunkt

Tasten zur Einstellung der

Schaltpunkte, Rückschaltpunkte

und Zusatzfunktionen

LED-Anzeige dauerhaft leuchtend: Schalter im SIO-Modus

LED-Anzeige blinkend: Schalter im SDCI-Modus

10 EDS 3000 IO-Link

Stand: 14-07-2022 HYDAC ELECTRONIC GMBH Mat. Nr.: 669897

11 Betriebsarten

11.1 SIO-Mode

Nach dem Start befindet sich der Druckschalter im SIO-Mode (Standard IO-Mode). In

diesem Modus hat Pin 4 die Funktion eines Schaltausganges.

Die Mittel-LED leuchtet dauerhaft.

Gemäß Kapitel 15 Grundeinstellungen kann das Verhalten des EDS 3000 an die

jeweilige Applikation angepasst werden.

11.2 SDCI-Mode

Über einen angeschlossenen IO-Link-Master kann der Druckschalter per Wake-Up-

Signal in den SDCI-Mode (Single-drop digital communication interface for small sensors

and actuators) auch „IO-Link-Modus“ genannt, geschaltet werden. In diesem Modus ist

Pin 4 ein Kommunikations-Pin. Der Master kann mit dem Druckschalter kommunizieren,

um Parameter zu ändern oder Messwerte auszulesen.

Die Mittel-LED blinkt.

Im SDCI-Mode findet eine zyklische Übertragung der Prozessdaten zu dem

angeschlossenen IO-Link-Master über den Kommunikations-Pin 4 statt.

Der EDS 3000 liefert eine Prozessdatenbreite von 2 Byte. Für den eigentlichen

Messwert („PDV“ = „Process Data Value“) werden 14 Bit verwendet. Die Anzahl der

verwendeten Dezimalstellen hängt vom Messbereich ab und ist der

Gerätebeschreibungsdatei (IODD) zu entnehmen.

2 weitere Bits fungieren als Schaltbits („BDC“ = „Binary Digital Channel“), die wie

physische Transistorschalter parametriert werden können (siehe hierzu Kapitel 12

Parametrierung).

Die Prozess-Bits sind in einem Datenwort gemäß Tabelle 1 angeordnet. Um den

physikalischen Druckwert zur Weiterverarbeitung in der Steuerung zu erhalten, muss

also zunächst eine Bit-Schiebeoperation (Shift Right 2) durchgeführt werden.

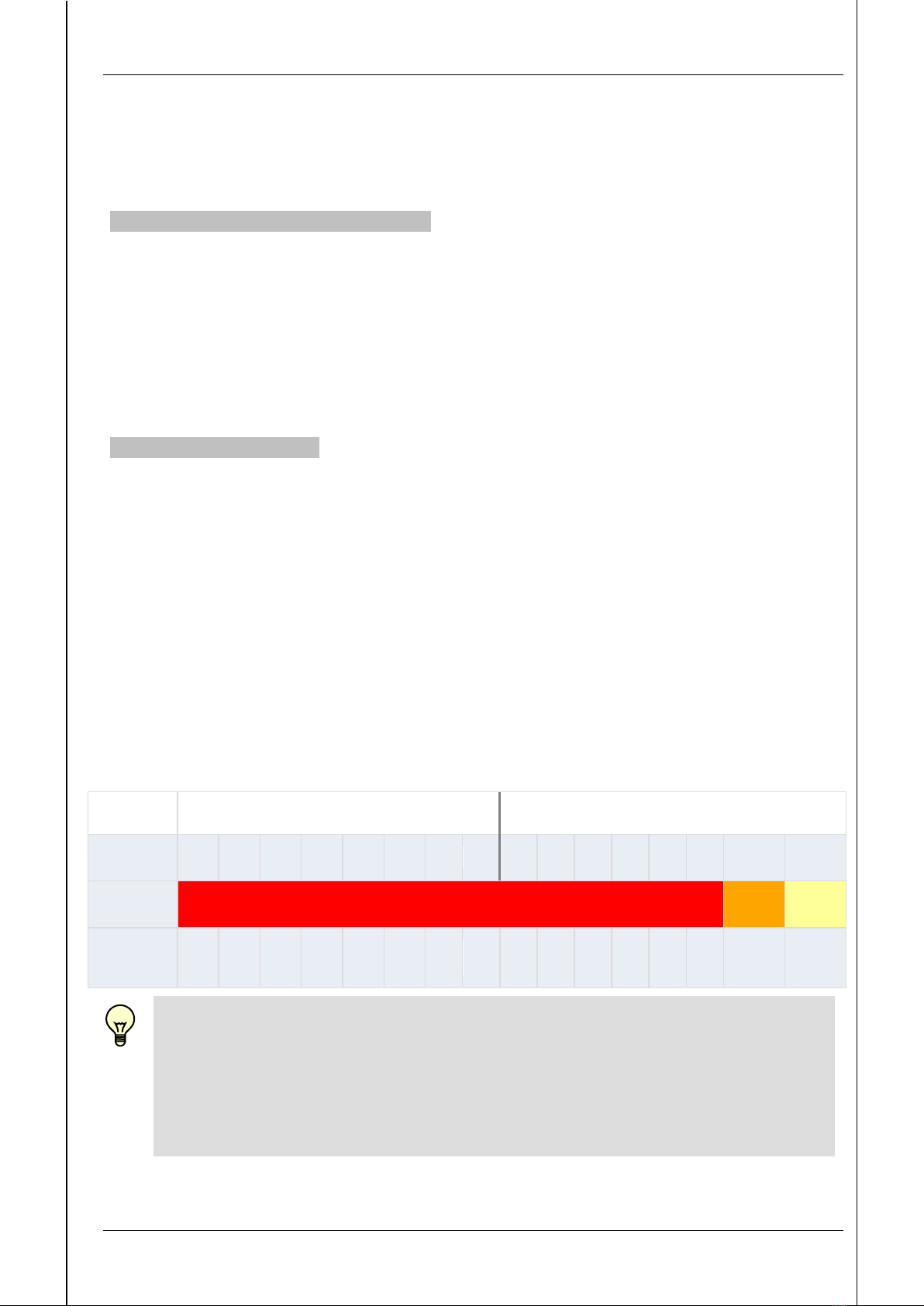

Tabelle 1 - IO-Link Prozessdatenstruktur, Anordnung der PDV und BDC Bit

Octet 0

Octet 1

bit offset

subindex

Messwert (PDV-Process Data Value)

BDC2

BDC1

element

bit

Die Schaltbits BDC1 und BDC2 sowie die physischen Schaltausgänge SP1 und

SP2 sind intern miteinander gekoppelt. Änderungen an den BDCs wirken sich

automatisch auf die SPs aus und umgekehrt. Wenn die IO-Link-Blockpara-

metrierung verwendet wird, sollten Änderungen an der Schalteinstellung

unbedingt an beiden Ausgangsvariablen (BDC und SP) gleichermaßen vorge-

nommen werden. Siehe hierzu Anhang / Annex: IODD Einstellparameter /

IODD Setting Parameters (Hinweise „modifies other variables“).

Otros manuales para EDS 3000

Tabla de contenidos

Idiomas:

Otros manuales de Cambiar de HYDACELECTRONIC

HYDACELECTRONIC

HYDACELECTRONIC EDS 8000 Manual de usuario

HYDACELECTRONIC

HYDACELECTRONIC HNS 3000 Series Manual de usuario

HYDACELECTRONIC

HYDACELECTRONIC EDS 820 Manual de usuario

HYDACELECTRONIC

HYDACELECTRONIC EDS 3100 Manual de usuario

HYDACELECTRONIC

HYDACELECTRONIC ETS 3000 Manual de usuario

HYDACELECTRONIC

HYDACELECTRONIC ETS 300 Manual de usuario

HYDACELECTRONIC

HYDACELECTRONIC ETS 1700 Manual de usuario

HYDACELECTRONIC

HYDACELECTRONIC EDS 4000 Manual de usuario

HYDACELECTRONIC

HYDACELECTRONIC EDS 8000 Manual de usuario

HYDACELECTRONIC

HYDACELECTRONIC EDS 4100 Manual de usuario

HYDACELECTRONIC

HYDACELECTRONIC EDS 4000 Manual de usuario

HYDACELECTRONIC

HYDACELECTRONIC ENS 3000 Manual de usuario

HYDACELECTRONIC

HYDACELECTRONIC ETS 3000 Manual de usuario

HYDACELECTRONIC

HYDACELECTRONIC EDS 1600 Manual de usuario

HYDACELECTRONIC

HYDACELECTRONIC EDS 3000 Manual de usuario

HYDACELECTRONIC

HYDACELECTRONIC HNS 3000 Manual de usuario

HYDACELECTRONIC

HYDACELECTRONIC HFS 2500 Manual de usuario

HYDACELECTRONIC

HYDACELECTRONIC ETS 3000 Manual de usuario

HYDACELECTRONIC

HYDACELECTRONIC ENS 3000 Manual de usuario

HYDACELECTRONIC

HYDACELECTRONIC EDS 4000 Series Manual de usuario

HYDACELECTRONIC

HYDACELECTRONIC HNS 3000 Series Manual de usuario

HYDACELECTRONIC

HYDACELECTRONIC ETS 3000 Manual de usuario

HYDACELECTRONIC

HYDACELECTRONIC EDS 820 Manual de usuario

HYDACELECTRONIC

HYDACELECTRONIC ENS 3000 Manual de usuario

Manuales populares de Cambiar de otras marcas

URC

URC Total Control MFS-8 Manual de usuario

Azbil

Azbil HPQ-D11 Manual de usuario

Sony

Sony DFS-900M Manual de usuario

SICK

SICK i17S Manual de usuario

F&F

F&F SZR-277 Manual de usuario

Shure

Shure UAMS/BK Manual de usuario

Dräger

Dräger X-zone Switch Off Manual de usuario

Asco

Asco Joucomatic 349 Series Manual de usuario

BT Mini Hub Manual de usuario

D-Link

D-Link DES-1226G Manual de usuario

Johnson Controls

Johnson Controls FS80-C Manual de usuario

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manual de usuario

MicroNet

MicroNet SP1200A Manual de usuario

Ruijie

Ruijie RG-PF2920 Series Manual de instalación y funcionamiento

Altinex

Altinex DA1914SX Manual de usuario

MiLAN

MiLAN MIL-SM2401M Manual de usuario

RJM

RJM MASTERMIND PBC/6X Manual de usuario

Atlas

Atlas MMK-KVM8 Manual de usuario
