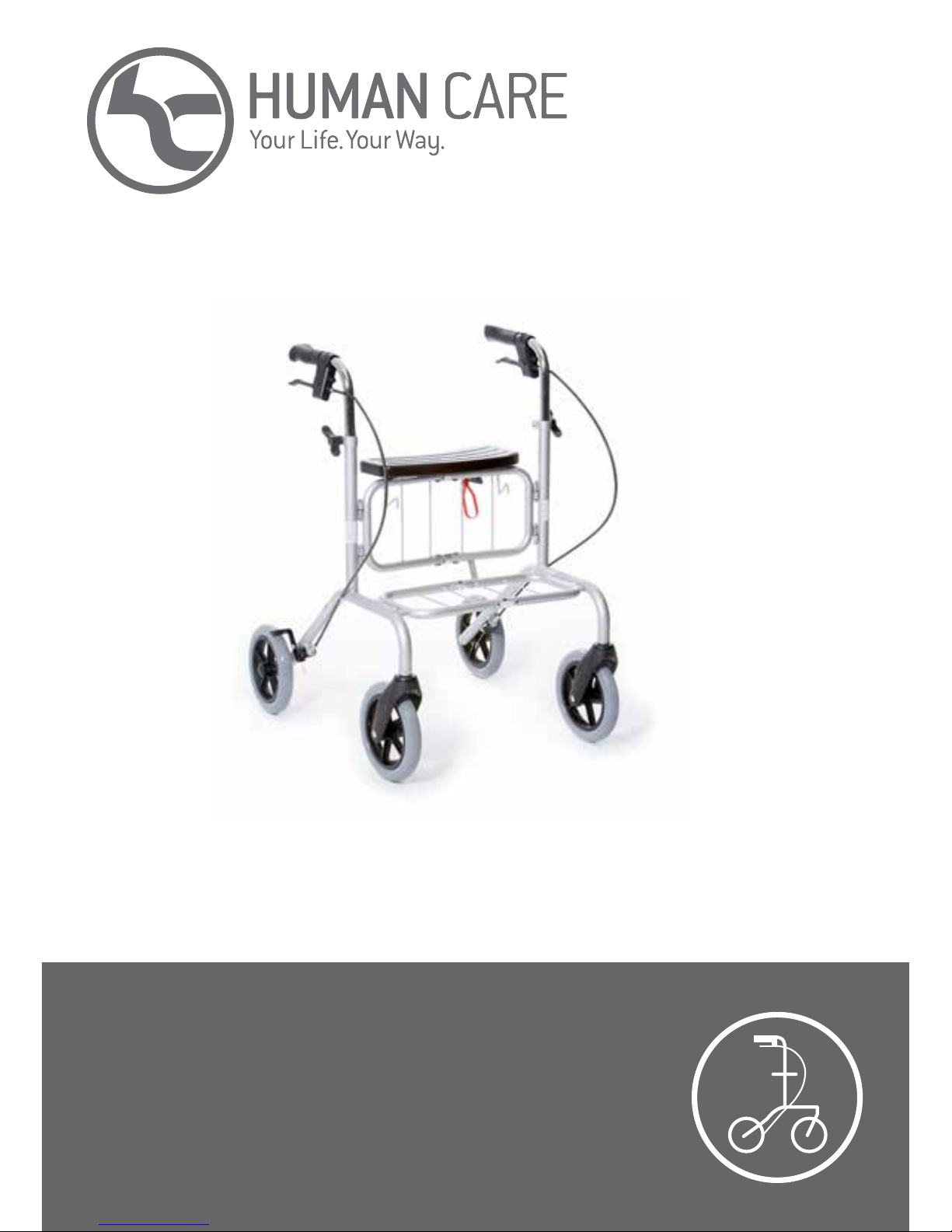

Human care Parade Manual de usuario

Accessory manual

Parade

www.humancaregroup.com

Content

ENGLISH

Accessory overview 2

Assembly Tray 3

Assembly cane holder 3

Assembly Back Support 4

Accessory Manual (ENG)

Parade

Accessory overview

SWEDISH

Tillbehörsöversikt 5

Montering bricka 6

Montering käpphållare 6

Montering ryggband 7

Tray

Practical for resting light weight items.

Part no. 10664

Cane holder

Simplifies the transportation of a

cane.

Part no: 10675

Back support

Supports the back when resting.

Part no. 10621

Curb climber

Helps raise the rollator onto a curb.

Part no: 10661

Basket

Basket ideal for shopping.

Part no: 10662

www.humancaregroup.com

Assembly Tray

Assemble the tray on to

the seat of the rollator as

according to picture. Remove

the tray from the seat by

pulling in the back of the tray.

ENG

Assembly cane holder ENG

The cane holder is delivered in two main parts, an

upper and a lower. These are in turn composed of

two parts, verify that you have received them.

1. Determine which side of the rollator the cane

holder should be placed. Both the upper

(bracket) and lower (cup) part is mounted in the

same way.

Figur 1

www.humancaregroup.com

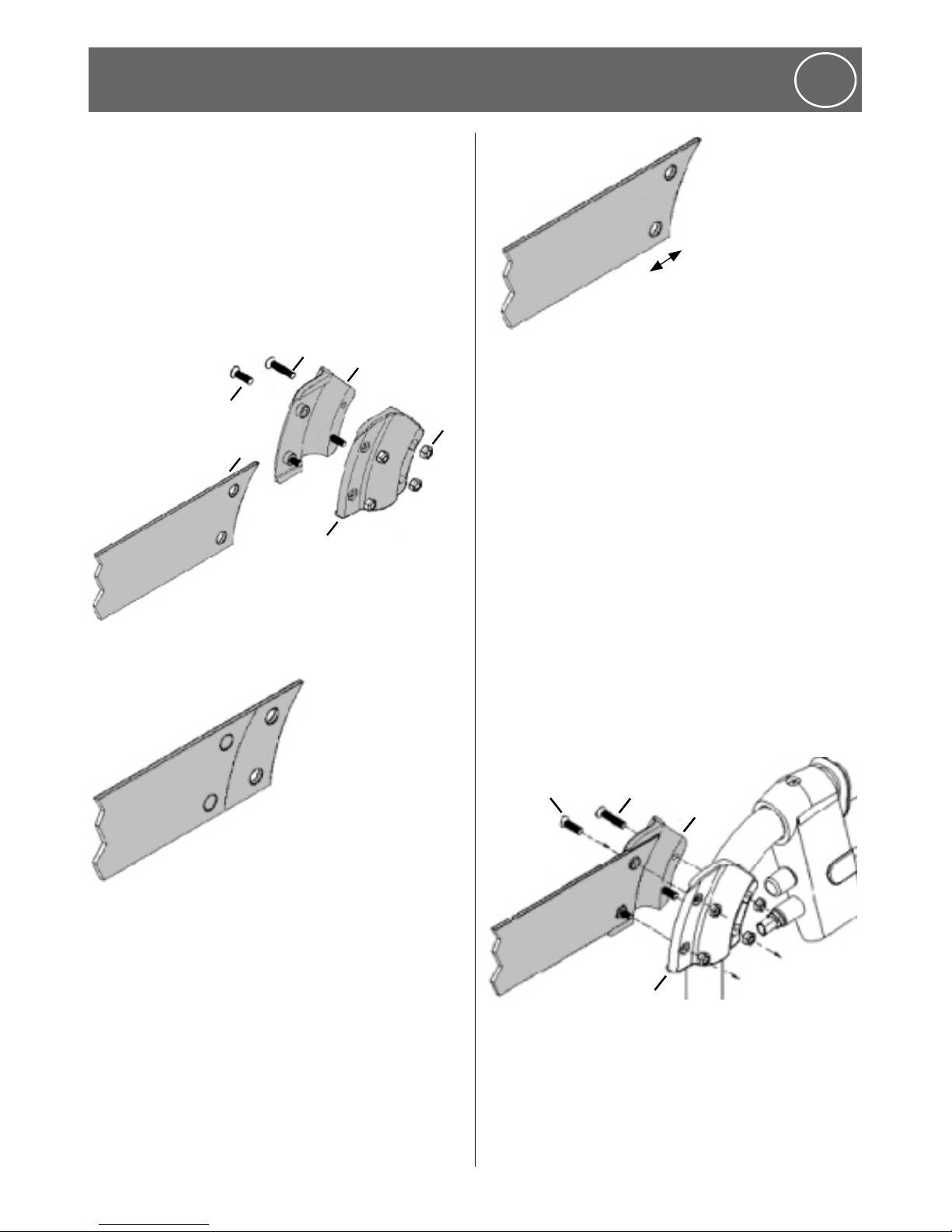

Assembly Back Support ENG

The back support comes with the following parts:

A: Holder (2st)

B: Holder (2st)

C: Screw M4x14 (4st)

D: Screw M4x20 (8st)

E: Nut M4 (8st)

F: Back strap (1st)

The back strap can be adjusted to different

lengts

Fold both ends of the back strap (so they overlap

each other) until preferred length is achieved.

Draw the radius and the holes on the underlying

part and cut it along the marking.

Control measure the new end. The distance from

the hole to the radius shall be 7mm.

7mm

2. Place the parts around the pipe and tighten the

screws (Figure 2).

Figur 2

NOTE! Make sure the cup/bracket is fixed.

www.humancaregroup.com

Assembling of the back support to the rollator

Place the holders (A and B) to the pipe, where

the bending begins, and put the end of the back

strap between them.

Push the strap against the holder A so the two

protruding cylinders pushes through the straps

hole. Press the two holders against each other

and tighten with the screws. The screw C is for

the front holes where the back strap is fixed. The

screw D is for the rear holes.

Pay attention to cracks and loose parts. Make

sure the back support is firmly tightened by

pulling it.

The rollator must NOT be hanged, carried or lifts

in its back support.

CDA

Tillbehörsmanual (SE)

Parade

Tillbehörsöversikt

Bricka

Underlättar förflyttning av saker.

Art. nr: 10664

Maxvikt: 10 kg

Käpphållare

Underlättar medtagandet av

käppen. Art. nr: 10675

Ryggband

Ger ett stöd åt ryggen när

brukaren vill sitta.

Art. nr: 10621

Steghjälp

Underlättar förflyttningen över

hinder.

Art. nr: 10661

Korg med handtag

Underlättar vid inköp och utflykter.

Art. nr: 10662

Maxvikt: 10 kg

www.humancaregroup.com

Montering bricka

Montera brickan på rollatorns

sits enligt figur. Brickan

demonteras från sitsen

genom att dra i brickans

bakkant.

Montering käpphållare SE

Käpphållaren levereras i två huvuddelar, en

överdel och en underdel. Dessa består i sin tur av

ytterligare två delar, kontrollera att du har fått

dessa.

Bestäm vilken sida om rollatorn käpphållaren

ska placeras. Både överdel (fäste) och underdel

(kopp) monteras på samma sätt.

Figur 1

Placera delarna kring röret och skruva åt

skruvarna (Figur 2).

OBS! Kontrollera att koppen/fästet sitter fast.

Figur 2

www.humancaregroup.com

Montering ryggband SE

Ryggbandet levereras med följande detaljer:

A: Hållare (2st)

B: Hållare (2st)

C: Skruv M4x14 (4st)

D: Skruv M4x20 (8st)

E: Mutter M4 (8st)

F: Ryggband (1st)

F: Back strap (1st)

Ryggbandet kan anpassas ll olika längder

Vik ihop ändarna på ryggbandet (så att de

överlappar varandra) tills den önskvärda längden

uppnås.

Rita av radien och hålen på den underliggande

delen och såga av efter markeringen.

Kontrollmät den nya änden. Från radie till hålet

ska avståndet vara 7mm.

7mm

Montering av ryggbandet på rollatorn

Placera hållarna (A och B) på röret där

bockningen startar och skjut in ryggbandets ände

mellan de.

Tryck bandet mot hållaren A så att de två

utstickande cylindrarna tränger igenom

ryggbandets hål. Pressa de två halvorna mot

varandra och skruva ihop. Skruven C går i de

två främre hålen där ryggbandet är fixerat och

skruven D går i de bakre hålen.

OBS! Var uppmärksam mot sprickor och lösa

delar. Kontrollera att ryggbandet är ordentligt

fastspänt genom att dra i det.

Rollatorn får INTE hängas, bäras eller lyftas i

ryggbandet.

CDA

HUMAN CARE SWEDEN (HQ)

Årstaängsvägen 21B

117 43 Stockholm

Phone:- +46 8 665 35 00

Fax:- +46 8 665 35 10

E-post: info.se@humancaregroup.com

www.humancare.se

HUMAN CARE CANADA

10-155 Colonnade Road

Ottawa, ON K2E 7K1

Phone:- 613.723.6734

Fax:- 613.723.1058

Email: info.ca@humancaregroup.com

www.humancaregroup.com

HUMAN CARE UNITED STATES

4210 S. Industrial Drive, Suite 160

Austin, TX 78744

Phone: 512.476.7199

Fax: 512.476.7190

Email: info.us@humancaregroup.com

www.humancaregroup.com

HUMAN CARE AUSTRALIA

Unit 4, 49 Bertie Street

Port Melbourne, Victoria 3207

Phone:- 1300 132 736

Fax:- (03) 9645 4954

Email: info.au@humancaregroup.com

www.humancaregroup.com

HUMAN CARE NETHERLAND

Elspeterweg 124

8076 PA Vierhouten

Phone: 0577-412171

Fax: 0577-412170

Email: info.nl@humancaregroup.com

www.humancaregroup.com

99938- Accessory manual Rebel-Rev01 (2017-06-14)
