1

คําแนะนําในการติดตั้ง

ขั้นตอนการติดตั้ง ดังนี้

A การติดตั้งอุปกรณ Router (หนาที่ 1-5)

B การตั้งคาการดแลน (หนาที่ 6-12)

B.1 สําหรับผูใช Windows XP

B.2 สําหรับผูใช Windows Vista

C การตรวจสอบการตั้งคาเน็ตเวิรค (หนาที่ 13-14)

D การเขาสูเครือขายผานซอฟทแวร Embedded PPP Dial-Up สําหรับ MT880a (หนาที่ 15-16)

A การติดตั้งอุปกรณ Router

คุณสามารถเชื่อมตอสายไดดังรูปที่ (1).

1. 0Bเชื่อมตอพอรต ADSL ของ Router กับพอรต MODEM ของ Splitter โดยการใชสายโทรศัพท

2. 1Bเชื่อมตอพอรต LINE ของ splitter

กับสายโทรศัพทที่ตอมาจากชองตอโทรศัพทที่ผนังหรือตลับแยกสาย

3. 2Bเชื่อมตอพอรต LAN ของ Router กับพอรต Ethernet/LAN ของคอมพิวเตอร โดยใชสาย LAN

4. 3Bเชื่อมตอหมอแปลงไฟฟาเขากับอุปกรณ Router

และปลายอีกดานหนึ่งของหมอแปลงตอเขากับเตาเสียบไฟAC

2

รูปที่ (1)

(1) แจ็คโทรศัพท (2) สายโทรศัพท RJ-11 (3) Splitter

(4) สายโทรศัพท RJ-11 (5) โทรศัพท (6) สายโทรศัพท RJ-11

(7) สาย Ethernet RJ-45 (8) คอมพิวเตอร (9) เตาเสียบไฟ AC

(10) หมอแปลงไฟฟา (11) ADSL Router MT880a

3

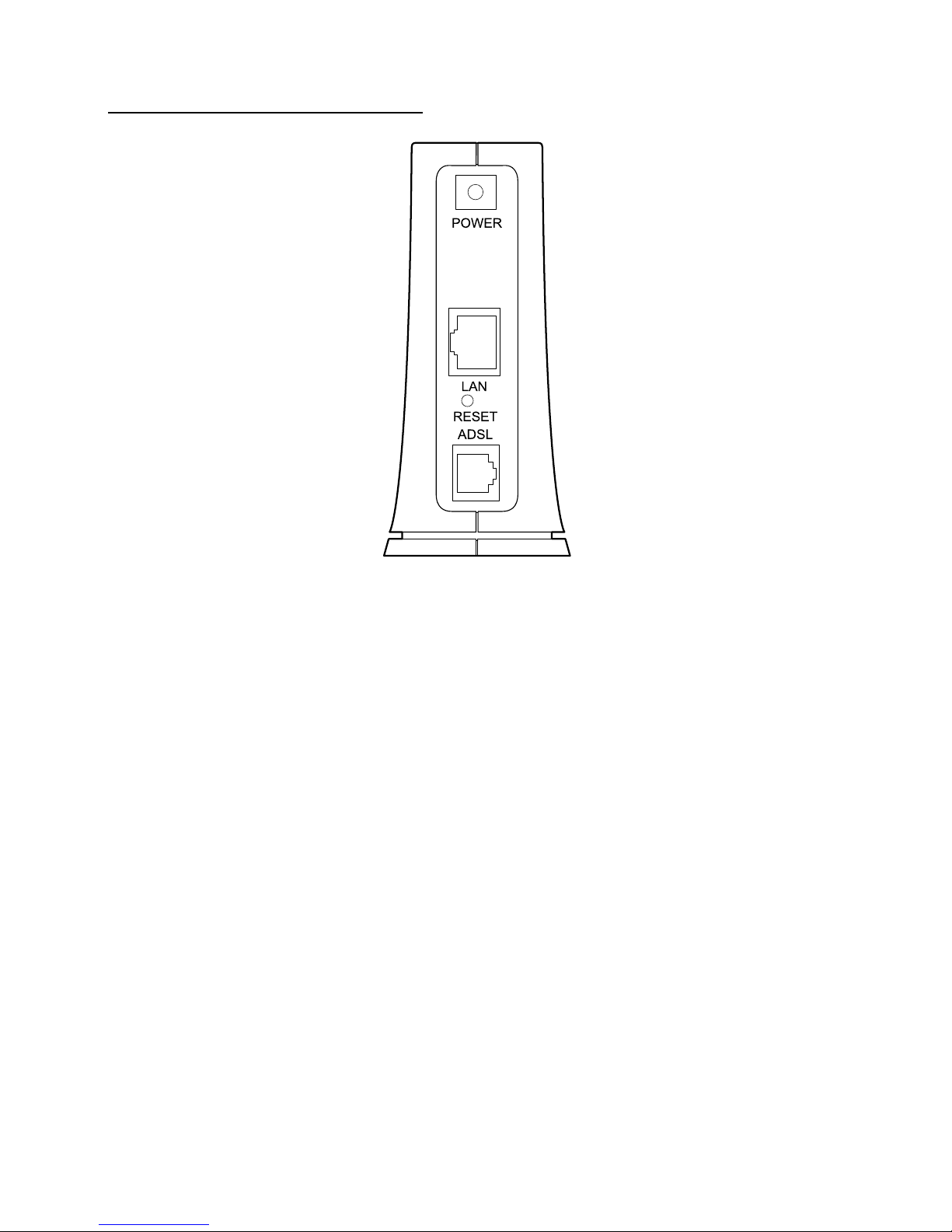

ลักษณะดานหลังของ Router

รูปที่ (2)

POWER พอรต POWER; เชื่อมตอกับหมอแปลงไฟฟา

LAN LAN พอรต; เชื่อมตอกับพอรต Ethernet ในคอมพิวเตอร Ethernet hub

RESET กดปุมนี้คางไวเพื่อใหโมเด็มคืนคามาตรฐานจากโรงงาน

การรีเซ็ทจะทําการลบขอมูลที่ตั้งคาทั้งหมดไปดวย

ADSL พอรต ADSL เชื่อมตอเขากับพอรตโมเด็มของ Splitter

4

ลักษณะดานบนของ Router

รูปที่ (3)

ปุม Power; กดที่ปุมนี้เพื่อ เปด/ปดเครื่อง MT880a

5

สถานะหลอดไฟ LEDs

รูปที่ (4)

ตารางอธิบายความหมายของหลอดไฟ LEDs

ตารางที่ (1) ความหมายของ LEDs

ชื่อ สถานะ ความหมาย

POWER

เปด The MT880a เปดเครื่องอยู

ปด The MT880a ปดเครื่องอยู

ADSL

กระพริบ The MT880a กําลังถูกเปดใชงาน

เปด The MT880a เปดใชงานอยู

ปด The MT880a ปดการใชงานอยู

LAN

กระพริบ มีการสงผานขอมูลอยูผาน Ethernet Interface

เปด Ethernet เชื่อมตอเรียบรอยแลว

ปด The Ethernet ไมไดถูกเชื่อมตออยู

6

B การตั้งคาการดแลน

B.1 สําหรับผูใช Windows XP

1. 4Bคลิก start > Settings > Control Panel

2. 5Bดับเบิ้ลคลิกที่ Network Connections

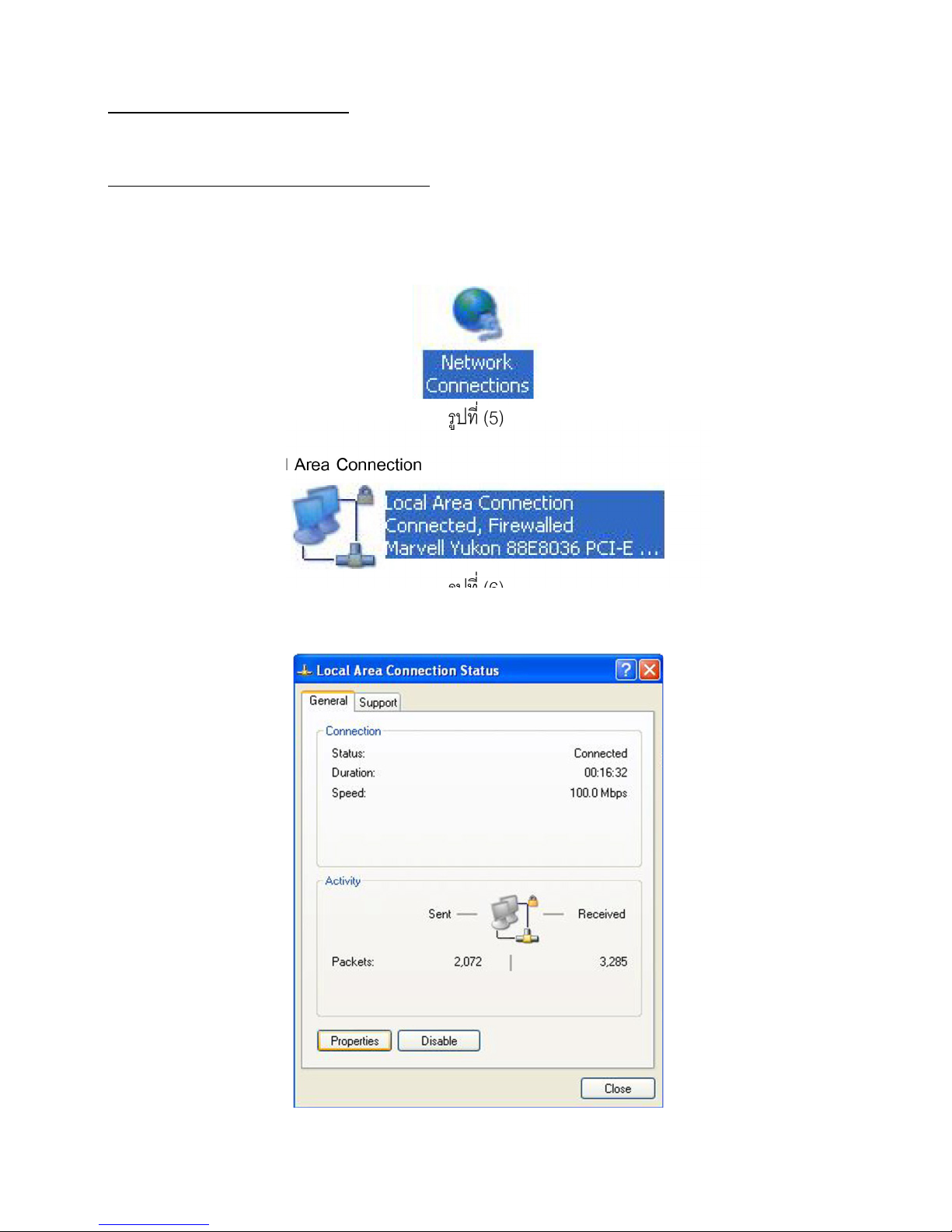

รูปที่ (5)

3. 6Bดับเบิ้ลคลิกที่ Local Area Connection

รูปที่ (6)

4. 7Bคลิกเลือกที่ Properties

รูปที่ (7)

7

5. เลือกไปที่ Internet Protocol (TCP/IP) คลิกไปที่ Properties

รูปที่ (8)

6. 9Bที่แท็บ General คลิกเลือกที่ Obtain an IP address automatically และ Obtain DNS server

address automatically แลวคลิก OK

รูปที่ (9)

8

7. 10Bตรวจสอบการตั้งคาเน็ตเวิรคของคอมพิวเตอร โดยคลิก start > Settings> Network Connections

> Local Area Connection

8. 11Bเลือกแท็บ Support เพื่อดู IP address ของคอมพิวเตอร คา IP address

ที่ถูกตองจะตองแสดงคาระหวางชวง 192.168.1.2 – 192.168.1.254 จึงสามารถมั่นใจไดวา

จะทําการติดตั้งซีดีรอมตอไปได

รูปที่ (10)

B.2 สําหรับผูใช Windows Vista

1. 12Bคลิกไอคอน > Settings> Control Panel

2. 13Bดับเบิ้ลคลิกที่ Network and Sharing Center

รูปที่ (11)

9

3. 14Bคลิกที่ Manage network connections

รูปที่ (12)

4. 15Bดับเบิ้ลคลิกที่ Local Area Connection

รูปที่ (13)

5. 16Bคลิกเลือกที่ Properties

รูปที่ (14)
