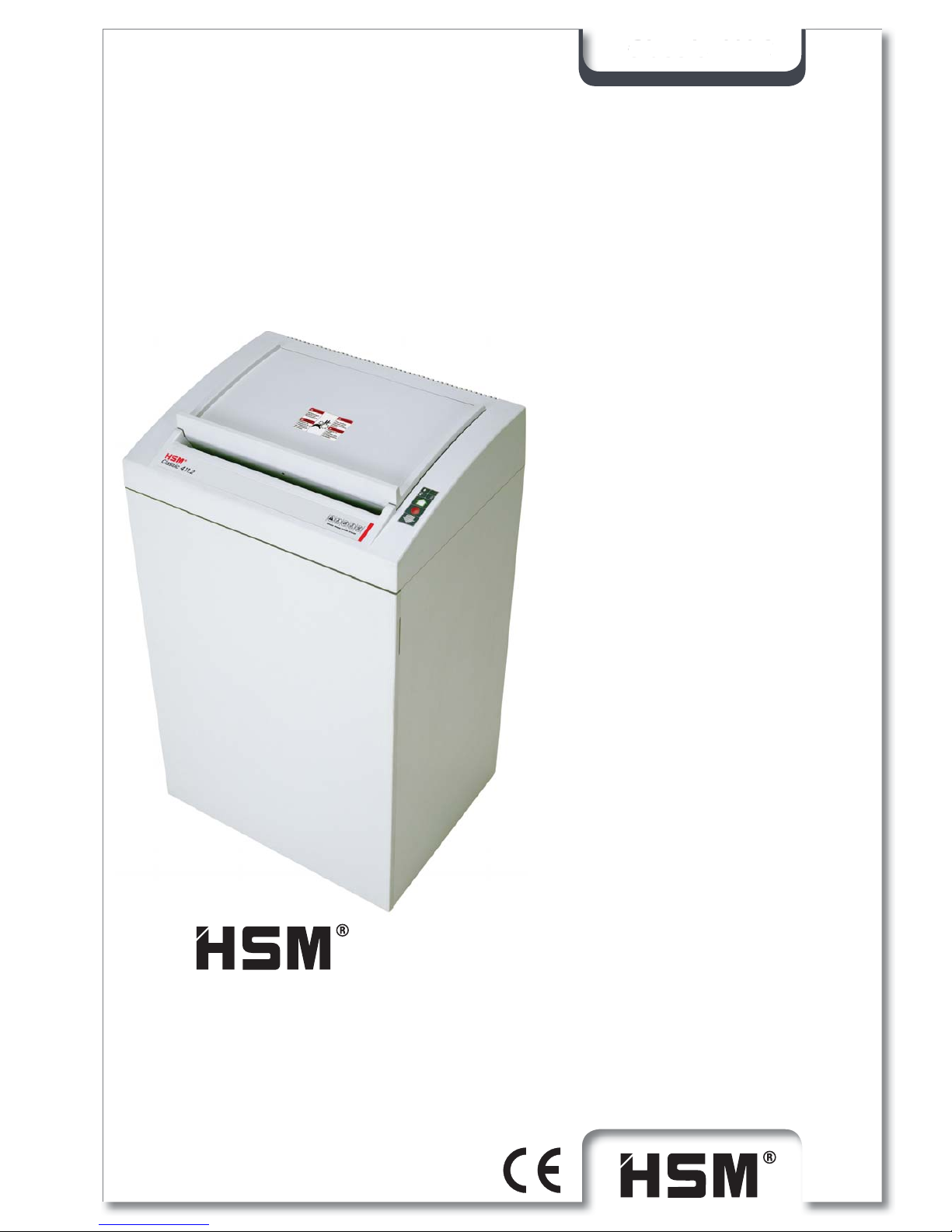

HSM HSM 411.2 Manual de usuario

Classic 411.2

411.2

BETRIEBSANLEITUNG

AKTENVERNICHTER

OPERATING INSTRUCTIONS

PAPER SHREDDER

NOTICE D‘UTILISATION

DESTRUCTEUR DE DOCUMENTS

MANUALE OPERATIVO

DISTRUGGIDOCUMENTI

INSTRUCCIONES DE SERVICIO

DESTRUCTORA DE DOCUMENTOS

INSTRUÇÕES DE OPERAÇÃO

DESTRUIDORA DE DOCUMENTOS

GEBRUIKSAANWIJZING

PAPIERVERNIETIGER

BRUGSVEJLEDNING

MAKULERINGSMASKINE

BRUKSANVISNING

DOKUMENTFÖRSTÖRARE

KÄYTTÖOHJE

PAPERINSILPPURI

BRUKSANVISNING

MAKULERINGSMASKIN

1.565.998.100 D – 06/2014

Classic 411.2

2 Classic 411.2 06/2014

deutsch: Aktenvernichter HSM Classic 411.2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

english: Paper shredder HSM Classic 411.2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

français: Destructeur de documents HSM Classic 411.2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

italiano: Distruggidocumenti HSM Classic 411.2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

español: Destructora de documentos HSM Classic 411.2 . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

português: Destruidora de documentos HSM Classic 411.2 . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

nederlands: Papiervernietiger HSM Classic 411.2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

dansk: Makuleringsmaskine HSM Classic 411.2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

svenska: Dokumentförstörare HSM Classic 411.2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

suomi: Paperinsilppuri HSM Classic 411.2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

norsk: Makuleringsmaskin HSM Classic 411.2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

deutsch

06/2014 Classic 411.2 3

Schnittbreite (mm) 5,8 3,9 3,9x50 1,9x15

Kreditkarten, CDs, USB-Sticks

●● ● ●

Disketten ●● ●

DAT-Kassetten ●

1 Bestimmungsgemäße Ver-

wendung, Gewährleistung

Auf dem Typenschild an der Geräterück-

seite ﬁnden Sie Angaben zur Schnittbreite

und Netzspannung Ihres Aktenvernichters.

Beachten Sie die zutreffenden Punkte der

Betriebsanleitung.

Der Aktenvernichter ist zum Vernichten von

Papier bestimmt. Je nach Schnittart können

außerdem geringe Mengen folgender Mate-

rialien vernichtet werden:

Das robuste Schneidwerk ist unempﬁndlich

gegen Heft- und Büroklammern. Lediglich

bei Maschinen der Schnittbreite1x5 mm darf

das Papier keine Heft- oder Büroklammern

enthalten.

2 Sicherheitshinweise

Klassiﬁzierung

Sicherheitshinweis Erläuterung

WARNUNG Die Missachtung

der Warnung kann

schwere oder töd-

liche Verletzungen

zur Folge haben.

Achtung Die Missachtung

des Hinweises kann

Sachschäden verur-

sachen.

Lesen Sie vor Inbetriebnahme der

Maschine die Betriebsanleitung,

bewahren Sie sie für späteren

Gebrauch auf und geben Sie die Anleitung

an spätere Nutzer weiter. Beachten Sie alle

auf dem Aktenvernichter angebrachten

Sicherheitshinweise.

WARNUNG

Gefahren für Kinder und andere

Personen!

Die Maschine darf nicht durch

Personen (einschließlich Kindern

unter 14 Jahren) mit eingeschränk-

ten physischen, sensorischen oder

geistigen Fähigkeiten oder man-

gels Erfahrung und/oder mangels Wissen

benutzt werden, es sei denn, sie werden

durch eine für ihre Sicherheit zuständige

Person beaufsichtigt oder erhielten von ihr

Anweisungen, wie das Gerät zu benutzen

ist. Kinder sollen beaufsichtigt werden, um

sicherzustellen, dass sie nicht mit dem Ge-

rät spielen. Lassen Sie den Aktenvernichter

nicht unbeaufsichtigt eingeschaltet.

Die Gewährleistungszeit für den Aktenver-

nichter beträgt 2 Jahre. Es gilt eine von der

Gewährleistung unabhängige Garantie für

HSM Vollstahl-Schneidwellen der Aktenver-

nichter während der gesamten Gerätele-

bensdauer (HSM Lifetime Warranty). Aus-

genommen hiervon sind die Aktenvernichter

mit Schnittbreite 0,78x11 mm und 1x5 mm.

Verschleiß, Schäden durch unsachgemä-

ßen Gebrauch sowie Eingriffe von dritter

Seite fallen weder unter die Gewährleistung

noch unter die Garantie.

Hinweis: Aktenvernichter mit Partikel-

schneidwerk werden als Option auch mit

einem Gerät zum automatischen Schmieren

des Schneidwerks angeboten. Beachten Sie

die beiliegende Dokumentation des Ölers,

falls Ihre Maschine damit ausgerüstet ist.

deutsch

4 Classic 411.2 06/2014

Verletzungsgefahr durch Splitter!

Splitterschutz ist bei den Partikelschnitt-

maschinen nur gewährleistet, wenn das

Sicherheitselement die Papierzufuhr ab-

deckt. Führen Sie harte Kreditkarten, CDs,

Disketten oder DAT-Kassetten nur durch die

Einwurfschlitze zu.

Prüfen Sie Gerät und Kabel re-

gelmäßig auf Schäden. Schalten

Sie den Aktenvernichter bei Be-

schädigung oder nicht ordnungs-

gemäßer Funktion sowie vor

Platzwechsel oder Reinigung aus

und ziehen Sie den Netzstecker.

– Halten Sie das Gerät, den Netzstecker

und das Netzkabel von offenem Feuer

und heißen Flächen fern. Die Lüftungs-

schlitze müssen frei sein und ein Abstand

zur Wand oder zu Möbeln von min. 5 cm

eingehalten werden.

Servicearbeiten, die mit dem

Entfernen von Gehäuseabdeckun-

gen verbunden sind, dürfen nur

vom HSM–Kundendienst und

Service–Technikern unserer Ver-

tragspartner durchgeführt werden.

Kundendienstadressen siehe Seite 92.

Achtung Gefahr durch Fehlgebrauch

Benutzen Sie die Maschine ausschließlich

gemäß den Vorgaben des Kapitels „Bestim-

mungsgemäße Verwendung“.

WARNUNG

Gefährliche Netzspannung!

Fehlerhafter Umgang mit der Ma-

schine kann zu elektrischem

Stromschlag führen.

– Überprüfen Sie vor dem Einstecken des

Netzsteckers, dass Spannung und Fre-

quenz Ihres Stromnetzes mit den Anga-

ben auf dem Typenschild übereinstim-

men.

– Achten Sie darauf, dass der Netzstecker

leicht erreichbar ist.

– Vermeiden Sie, dass Wasser in den Ak-

tenvernichter gelangt. Tauchen Sie weder

Netzkabel noch Netzstecker in Wasser.

– Fassen Sie den Netzstecker niemals mit

feuchten Händen an.

– Ziehen Sie den Netzstecker nie an der

Zuleitung aus der Steckdose, sondern

fassen Sie immer den Netzstecker an.

– Verwenden Sie das Gerät nur in trocke-

nen Innenräumen. Betreiben Sie es nie in

Feuchträumen oder im Regen.

WARNUNG

Verletzungsgefahr!

Fassen Sie niemals in den Schlitz

der Papierzufuhr.

Verletzungsgefahr durch

Einziehen!

Bringen Sie lange Haare, lose

Kleidung, Krawatten, Schals,

Hals– und Armkettchen usw. nicht

in den Bereich der Zuführöffnung.

Vernichten Sie kein Material, das

zu Schlingenbildung neigt, z.B.

Bänder, Verschnürungen, Weich-

plastikfolien.

deutsch

06/2014 Classic 411.2 5

1 Revisionsklappe

2 Papierzufuhr

Sicherheitselement / Splitterschutz

3 Sicherheitshinweis

4 Gehäuseoberteil

5 Folientastatur

6 Netzschalter

7 Typenschild

8 Warnaufkleber

9 Unterschrank

10 Bockrollen

11 Lenkrollen

12 Tür

Anzeige- und Bedienelemente an der

Folientastatur

Reversiertaste

Schneidwerk läuft rückwärts.

Stopp-Taste

Schneidwerk bleibt stehen.

Aktenvernichter in Bereitschaft

Einschalttaste

Aktenvernichter schaltet ein.

Schneidwerk läuft in Einzugs-

richtung.

Tür geöffnet

rote Leuchtdiode

Papierstau bzw. Elektromotor

überlastet

rote Leuchtdiode

Schnittgutsack voll

rote Leuchtdiode

Betriebsbereit

grüne Leuchtdiode

3 Übersicht

1 4 5



2 3

4 Lieferumfang

• Aktenvernichter anschlussfertig in Karton

verpackt

• Karton auf Europalette mit Verpackungs-

band umreift

• 5 Schnittgutsäcke

• 1 Flasche Schneidblock-Spezialöl

• Betriebsanleitung

Zubehör

• 5 Schnittgutsäcke

Best.-Nr. 1.442.995.100

• Schneidblock-Spezialöl (250 ml)

Best.-Nr. 1.235.997.403

Kundendienstadressen siehe Seite 92.

deutsch

6 Classic 411.2 06/2014

Aktenvernichter einschalten

•

Schalten Sie den Netzschalter an

der Rückseite des Aktenvernich-

ters auf „I“.

Anzeige am Bedienfeld leuchtet.

Aktenvernichter ist betriebsbereit.

Papier vernichten

• Führen Sie das zu

vernichtende Papier

zu. Maximale Blattan-

zahl siehe „Technische

Daten“.

Die Lichtschranke

startet das Schneid-

werk automatisch.

Ca. 3 s nachdem die

Papierzufuhr wieder

frei ist, schaltet der

Aktenvernichter automatisch ab und geht in

Betriebsbereitschaft.



Der Aktenvernichter kann auch

durch Drücken der grünen Pfeil-

taste gestartet werden:

• Taste kurz drücken:

Schneidwerk wird gestartet.

Automatischer Stopp ca. 3 s

nach dem letzten Papiereinzug

oder manuell durch Drücken der

Stopp-Taste.

• Taste länger als 2 s drücken:

Dauerbetrieb ohne Lichtschran-

kenfunktion.

Das Schneidwerk läuft so lange,

bis es durch Drücken der Stopp-

Taste ausgeschaltet wird.

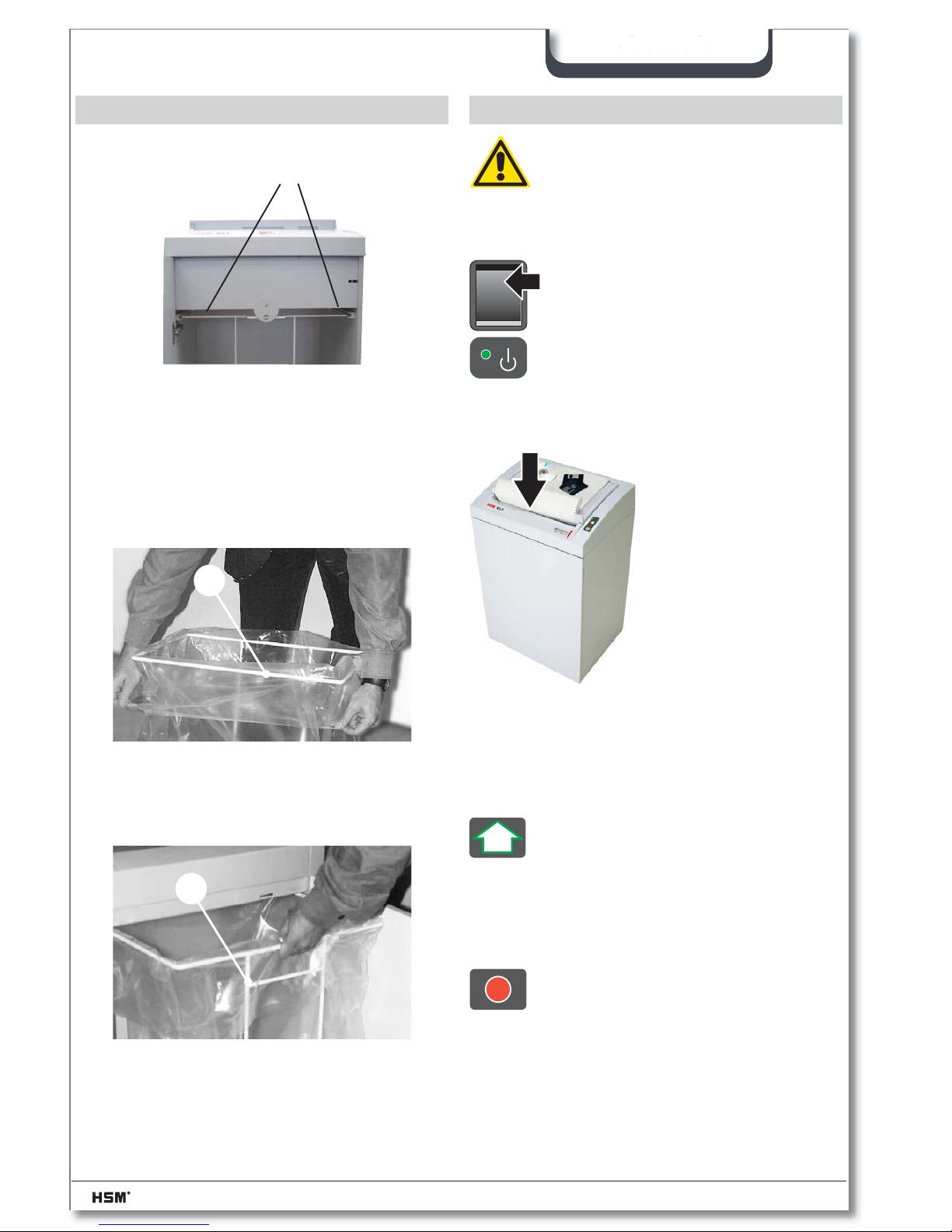

5 Inbetriebnahme

• Öffnen Sie die Tür des Aktenvernichters.

• Entnehmen Sie den Rahmen (A) und

einen Schnittgutsack.

• Setzen Sie den Schnittgutsack in den

Rahmen ein und schlagen Sie den obe-

ren Rand ca. 20 cm um.

• Schieben Sie den Rahmen (Bügel B zur

Schrankvorderseite zeigend) wieder in

die Führungsschienen ein.

• Schließen Sie die Tür des Aktenvernichters.

• Stecken Sie den Netzstecker in eine ord-

nungsgemäß installierte Steckdose.

• Schrauben Sie vor Inbetriebnahme die Flü-

gelschrauben der Transportsicherung

heraus.

6 Bedienung

WARNUNG

Stellen Sie vor dem Einschalten der

Maschine sicher, dass alle Sicher-

heitshinweise beachtet wurden.

deutsch

06/2014 Classic 411.2 7

nur bei Schnittart

3,9x50 mm

DAT-Kassetten

Bei Streifenschnittmaschinen geben Sie die

CDs, Kreditkarten oder Disketten direkt in

den Schlitz der Papierzuführung.

Kreditkarten, CDs, Disketten oder

DAT-Kassetten vernichten:

Maschinen mit Partikelschnitt:

Klappen Sie das Sicherheitselement (nur

bei Schnittarten 3,9x50 mm und 1,9x15 mm

enthalten) nach unten, schalten Sie die Ma-

schine auf Dauerbetrieb und führen Sie das

Material durch den Einwurfschlitz zu.

nur bei Schnittart

3,9x50 mm 3,9x50 mm • 1,9x15 mm

Disketten Kreditkarten + CDs

Aktenvernichter ausschalten

• Schalten Sie den

Netzschalter an

der Rückseite

des Aktenvernich-

ters auf „0“.



Papierstau

Sie haben zuviel Papier auf einmal zugeführt.

Aktenvernichter blockiert.

Rote LED auf Folientastatur

blinkt.

Motor schaltet automatisch um

und läuft einige Sekunden rück-

wärts.

Achtung Betätigen Sie die Einschalttaste

und die Reversiertaste nicht wechselweise,

um die Blockierung zu beseitigen. Dies führt

zu Schäden am Aktenvernichter.

• Ziehen Sie das Papier aus der

Papierzuführungs-Öffnung her-

aus.

Wenn nicht das gesamte Material

ausgestoßen wurde:

• Drücken Sie die Reversiertaste.

Schneidwerk läuft rückwärts.

• Entnehmen Sie das Papier.

• Halbieren Sie den Papierstapel.

• Führen Sie das Papier nachein-

ander zu.

Elektromotor überhitzt

Anzeige am Bedienfeld leuchtet

rot.

Aktenvernichter schaltet ab.

• Lassen Sie den Aktenvernichter

ca. 15 - 20 min. abkühlen.

Fronttür offen

Rote LED auf Folientastatur

leuchtet.

Aktenvernichter schaltet ab.

• Schließen Sie die Tür.

Hinweis Wird die Tür geöffnet, während

das Schneidwerk läuft, muss nach dem

Schließen der Tür der Aktenvernichter mit-

tels der grünen Einschalttaste neu gestartet

werden.

7 Störungsbeseitigung

USB-Sticks vernichten (nur bei Maschi-

nen mit Schnittgröße 5,8, 3,9, 3,9 x 50,

1,9 x 15 mm)

Geben Sie die USB-Sticks in die Mitte der

Papierzufuhr.

deutsch

8 Classic 411.2 06/2014

Schnittgutsack voll

Rote LED auf Folientastatur

leuchtet.

Aktenvernichter schaltet ab.

Achtung Entleeren Sie den vollen Schnitt-

gutbehälter umgehend, da bei mehrmali-

gem Nachdrücken Funktionsstörungen am

Schneidwerk auftreten können.

Hinweis Das Reversieren des Schneid-

werks ist auch bei vollem Schnittgutbehälter

möglich.

• Wechseln Sie den Schnittgut-

sack. Ölen Sie das Schneid-

werk bei nachlassender

Schnittleistung, Ge-

räuschentwicklung oder

nach jedem Leeren des

Schnittgutbehälters:

• Spritzen Sie Schneidblock–Spe-

zialöl durch die Papierzufuhr auf

ganzer Breite auf die Schneid-

wellen.

• Lassen Sie das Schneidwerk

ohne Papierzufuhr vorwärts -

rückwärts laufen.

Papierstaub und Partikel werden

gelöst.

Bei anderen Störungen prüfen Sie bitte vor

der Benachrichtigung unseres Kunden-

dienstes

– ob der Motor überlastet wurde.

Lassen Sie den Aktenvernichter vor er-

neuter Inbetriebnahme ca. 15 – 20 min.

abkühlen.

– ob die Lichtschranke durch Papierstaub

verschmutzt ist.

Reinigen Sie die Lichtschranke in der

Papierzufuhr mit einem trockenen Pinsel

oder Tuch.

WARNUNG

Gefährliche Netzspannung!

Schalten Sie den Aktenvernichter

aus und ziehen Sie den Netzstecker.

Die Reinigung darf nur mit einem weichen

Tuch und einer milden Seifenwasserlösung

erfolgen. Dabei darf kein Wasser in das

Gerät eindringen.

8 Reinigung und Wartung

deutsch

06/2014 Classic 411.2 9

9 Entsorgung / Recycling

Elektrische und elektronische

Altgeräte enthalten vielfach noch

wertvolle Materialien, teils aber

auch schädliche Stoffe, die für die

Funktion und Sicherheit notwendig

waren. Bei falscher Entsorgung

oder Handhabung können diese für die

menschliche Gesundheit und die Umwelt

gefährlich sein. Geben Sie Altgeräte nie in

den Restmüll. Beachten Sie die aktuell

geltenden Vorschriften und nutzen Sie Sam-

melstellen zur Rückgabe und Verwertung

elektrischer und elektronischer Altgeräte.

Führen Sie auch alle Verpackungsmateriali-

en einer umweltgerechten Entsorgung zu.

10 Technische Daten

* Die max. Anzahl der Blätter (DIN A4, 70 g/m² bzw. 80 g/m²), längs zugeführt, die in einem Durchgang zerschnitten

werden. Die Ermittlung der angegebenen Leistungsdaten erfolgt mit neuem, geöltem Schneidwerk und kaltem Motor.

Eine schwächere Netzspannung oder andere Netzfrequenz als angegeben, kann zu einer geringeren Blattleistung und

zu erhöhten Laufgeräuschen führen. Je nach Struktur und Eigenschaften des Papiers und der Art der Eingabe kann

die Blattleistung abweichen.

Schnittart Streifenschnitt Partikelschnitt

Schnittgröße (mm) 5,8 3,9 3,9 x 50 1,9 x 15 0,78x11 1 x 5

Sicherheitsstufe DIN 66399

P-2/O-2/T-2

E-2

P-2/O-2/T-2

E-2

P-3/O-2/T-3

E-2

P-5/O-4/T-5

E-4/F-2

P-6/F-3 P-7/F-3

Schnittleistung * (Blatt), DIN A4 70 g/m2

80 g/m2

65 - 67

51 - 53

48 - 50

38 - 40

33 - 35

26 - 28

20 - 22

17 - 19

12 - 14

11 - 12

Schnittgeschwindigkeit 100 mm/s 110 mm/s

Gewicht 74 kg 82 kg

Geräuschemission (Leerlauf / Last) 60 dB(A) / 68 dB(A) 60 dB(A) / 75 dB(A)

Arbeitsbreite 400 mm

Anschluss 230 V, 50 Hz

100 V, 50/60 Hz – 115 V, 60 Hz

Leistung bei max. Blattzahl 2100 W

Umgebungsbedingungen im Betrieb:

Temperatur

relative Luftfeuchte

Höhe über NN

-10°C bis +25°C

max. 90%, nicht kondensierend

max. 2.000 m

Maße B x T x H (mm) 595 x 470 x 990

Volumen des Schnittgutbehälters 146 l

deutsch

10 Classic 411.2 06/2014

EG-Konformitätserklärung

Der Hersteller HSM GmbH + Co. KG,Austraße 1 - 9, 88699 Frickingen / Germany erklärt hiermit, dass die Maschi-

ne HSM Classic 411.2 aufgrund ihrer Konzeption und Bauart in der von uns in Verkehr gebrachten Ausführung den

grundlegenden Sicherheits- und Gesundheitsanforderungen der nachfolgend aufgeführten EG-Richtlinien entspricht:

Niederspannungsrichtlinie 2006 / 95 / EG

EMV-Richtlinie 2004 / 108 / EG

Angewandte Normen:

EN 953 EN 1037 EN 1088 EN ISO 12100

EN 13849-1 EN ISO 13857 EN 55014-1 EN 55014-2

EN 60204-1 EN 60950-1 EN 61000-3-2 EN 61000-3-3

EN 61000-6-1 EN 61000-6-2 EN 61000-6-3 EN 61000-6-4

EN 62061

Frickingen, 2.6.2014

ppa. Hubert Kötzinger - Gesamtleitung technischer Bereich

Otros manuales para HSM 411.2

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Trituradora de papel de HSM

HSM

HSM securio C16 Manual de usuario

HSM

HSM 412.2 Manual de usuario

HSM

HSM Securio B32 Manual de usuario

HSM

HSM shredstar X5 Manual de usuario

HSM

HSM SECURIO AF300L5 Manual de usuario

HSM

HSM Securio B22 Manual de usuario

HSM

HSM FA 490.1 Manual de usuario

HSM

HSM shredstar x10 Manual de usuario

HSM

HSM Securio B35 Manual de usuario

HSM

HSM classic 390.3 Manual de usuario

HSM

HSM Securio AF500 Manual de usuario

HSM

HSM PURE 530 Manual de usuario

HSM

HSM HSM1014 Manual de usuario

HSM

HSM Primo 1200 Manual de usuario

HSM

HSM securio P44 Manual de usuario

HSM

HSM securio P36 Manual de usuario

HSM

HSM Securio P40 Manual de usuario

HSM

HSM SECURIO B26s Manual de usuario

HSM

HSM Powerline FA 500.3 Manual de usuario

HSM

HSM securio B26 Manual de usuario

HSM

HSM 412.2 Manual de usuario

HSM

HSM HSM1052 Manual de usuario

HSM

HSM 386.2 Manual de usuario

HSM

HSM securio c 14 Manual de usuario

Manuales populares de Trituradora de papel de otras marcas

Swingline

Swingline STACK-AND-SHRED200X&200XL 60X Manual de instrucciones

GBC

GBC ShredMaster CC055 Manual de usuario

UNITED OFFICE

UNITED OFFICE UAV 190 A1 Manual de usuario

UNITED OFFICE

UNITED OFFICE UAV 190 A1 Manual de usuario

Rexel

Rexel Optimum AutoFeed+ 45X Manual de usuario

Martin Yale

Martin Yale 227284S1 Manual de usuario

Bonsaii

Bonsaii DocShred C223-A Manual de usuario

TRU RED

TRU RED TR-BMC20A Manual de usuario

Fellowes

Fellowes 50S Manual de usuario

GBC

GBC SHREDMASTER 1236SE Manual de usuario

Gude

Gude GH 2600 P Manual de usuario

Ativa

Ativa DQ80M Manual de usuario

Q-Connect

Q-Connect Q8CC Manual de usuario

Fellowes

Fellowes POWERSHRED C-325CI Manual de usuario

Olivetti

Olivetti Privacy 5000C Guía de inicio rápido

UNITED OFFICE

UNITED OFFICE UAV 190 A1 Manual de usuario

Dahle

Dahle paperSAFE 22022 Manual de usuario

Formax

Formax OnSite FD 87 Manual de usuario
