HomeMatic HM-LC-Sw1-SM Manual de usuario
Installations- und
Bedienungsanleitung
Schalt-/Jalousie-/Dimmaktoren
Aufputzmontage:
HM-LC-Sw1-SM, HM-LC-Sw4-SM
HM-LC-Bl1-SM, HM-LC-Dim2L-SM
Seite 4 - 29
Installation and
Operating Manual
Switch-/blind-/diming actuators
surface-mount:
HM-LC-Sw1-SM, HM-LC-Sw4-SM
HM-LC-Bl1-SM, HM-LC-Dim2L-SM
Page 30 - 56
D
GB
2
3. Ausgabe Deutsch 04/2008
Dokumentation © 2007 eQ-3 Ltd., Hong Kong
Alle Rechte vorbehalten. Ohne schriftliche
Zustimmung des Herausgebers darf dieses
Handbuch auch nicht auszugsweise in irgendeiner
Form reproduziert werden oder unter Verwendung
elektronischer, mechanischer oder chemischer
Verfahren vervielfältigt oder verarbeitet werden.
Es ist möglich, dass das vorliegende Handbuch
noch drucktechnische Mängel oder Druckfehler
aufweist. Die Angaben in diesem Handbuch werden
jedoch regelmäßig überprüft und Korrekturen in
der nächsten Ausgabe vorgenommen. Für Fehler
technischer oder drucktechnischer Art und ihre
Folgen übernehmen wir keine Haftung.
Alle Warenzeichen und Schutzrechte werden
anerkannt.
Printed in Hong Kong
Änderungen im Sinne des technischen Fortschritts
können ohne Vorankündigung vorgenommen
werden.
73951 / V 2.01
3
3rd English edition 04/2008
Documentation © 2007 eQ-3 Ltd. Hong Kong
All rights reserved. No parts of this manual may
be reproduced or processed in any form using
electronic, mechanical or chemical processes in part
or in full without the prior explicit written permission
of the publisher.
It is quite possible that this manual has printing
errors or defects. The details provided in this manual
are checked regularly and corrections are done in
the next edition. We do not assume any liability for
technical or printing errors.
All registered trade marks and copyrights are
acknowledged.
Printed in Hong Kong
We reserve the right to make changes due to
technical advancements without prior notice.
73951 / V 2.01
4
Inhaltsverzeichnis
1 Hinweise zu dieser Anleitung .............5
2 Gefahrenhinweise ......................5
3 Funktion..............................8
4 Allgemeine Systeminformation zu
HomeMatic ..........................13
5 Allgemeine Hinweise zum Funkbetrieb ....13
6 Installation ...........................15
7 Inbetriebnahme .......................21
7.1 Einfache Bedienfunktionen am Gerät .....21
7.2 Anlernen.............................21
8 Bedienung ...........................23
8.1 Schaltaktoren ........................23
8.2 Jalousieaktor .........................23
8.3 Dimmaktor ...........................23
9 Zurücksetzen in den Auslieferungszustand.24
10 Rückmeldungen der Geräte-LED .........24
10.1 Blinkcodes...........................24
10.2 Anzeige des Betriebszustandes..........25
11 Verhalten nach Spannungswiederkehr.....25
12 Wartung und Reinigung ................27
13 Technische Daten .....................28
5
1 Hinweise zu dieser Anleitung
Lesen Sie diese Anleitung sorgfältig, bevor Sie ihre
HomeMatic Komponenten in Betrieb nehmen.
Bewahren Sie die Anleitung zum späteren
Nachschlagen auf!
Wenn Sie das Gerät anderen Personen zur
Nutzung überlassen, übergeben Sie auch diese
Bedienungsanleitung.
Benutzte Symbole:
Achtung! Hier wird auf eine Gefahr
hingewiesen.
Hinweis. Dieser Abschnitt enthält zusätzliche
wichtige Informationen!
2 Gefahrenhinweise
Die beschriebenen Aktoren sind Teil einer
Gebäudeinstallation. Bei der Planung und
Errichtung von Elektrischen Anlagen sind die
einschlägigen Normen und Richtlinien des Landes
zu beachten, in dem die Anlage installiert wird.
6
Der Betrieb des Gerätes ist ausschließlich am
230V/50Hz-Wechselspannungsnetz zulässig.
Arbeiten am 230V-Netz dürfen nur von einer Elektro-
Fachkraft (nach VDE 0100) erfolgen. Dabei sind
die geltenden Unfallverhütungsvorschriften zu
beachten.
Zur Vermeidung eines elektrischen Schlages vor
Arbeiten am Gerät Netzspannung freischalten
(Sicherungsautomat abschalten).
Bei Nichtbeachtung der Installationshinweise
können Brand oder andere Gefahren entstehen.
Betreiben Sie das Gerät nur in Innenräumen und
vermeiden Sie den Einfluss von Feuchtigkeit, Staub
sowie Sonnen- oder andere Wärmebestrahlung.
Belasten Sie die Geräte nur bis zur angegebenen
Leistungsgrenze. Eine Überlastung kann zur
Zerstörung des Gerätes, zu einem Brand oder
elektrischen Unfall führen.
Die Geräte sind nicht zum Freischalten geeignet.
Öffnen Sie das Gerät nicht, es enthält keine
durch den Anwender zu wartenden Teile.
Das Öffnen des Gerätes birgt die Gefahr eines
Stromschlages.
Beachten Sie beim Anschluss an die Geräte-
klemmen die hierfür zulässigen Leitungen und
Leitungsquerschnitte.
7
Schaltaktor:
Beachten Sie vor Anschluss eines Verbrauchers
unbedingt die technischen Daten, insbesondere
die maximal zulässige Schaltleistung des Relais
und Art des anzuschließenden Verbrauchers! Alle
Lastangaben beziehen sich auf ohmsche Lasten!
Jalousieaktor:
Der Aktor ist nur für 230V Wechselstrommotoren
geeignet!
Schließen Sie keine Drehstrommotoren und keine
Gleichstrommotoren an!
Sollen am Ausgang des Aktors Motoren parallel
geschaltet werden, beachten Sie unbedingt die
Angaben des Motorenherstellers. Andernfalls
können die Motoren zerstört werden.
Verwenden Sie nur Jalousien bzw. Rollladen
mit Endlagenschalter (mechanisch oder
elektronisch)! Prüfen Sie die Endlagenschalter der
angeschlossenen Motoren vor der Inbetriebnahme
des Jalousieaktors auf korrekte Justierung!
Verwenden Sie zum Anschluss an die
Tastereingänge nur netzspannungsfeste Taster und
Leitungen!
8
Dimmaktor:
Unbedingt auf die angeschlossene Last achten!
Der Dimmer ist nur für Glühlampen und für NV-
Halogenlampen mit konventionellen Trafos geeignet!
Die Geräte sind nicht zum Freischalten geeignet. Die
Last ist nicht galvanisch vom Netz getrennt.
Bei Betrieb mit konventionellen Trafos jeden
Trafo entsprechend Herstellerangabe primärseitig
absichern. Nur Sicherheitstransformatoren nach
DIN EN 61558-2-6 (VDE 0570 Teil 2-6) verwenden.
3 Funktion
Die Aktoren steuern angeschlossene Verbraucher
aufgrund von empfangenen Funkbefehlen.
Befehle werden ausgesandt durch Betätigung
von Tastern, Fernbedienungen oder über eine
Softwareoberfläche. Zusätzlich ist es möglich
Aktoren über angelernte Sensoren anzusteuern. Die
Sensoren senden (wie ein Taster) beim Eintreten
eines Ereignisses einen Befehl. Genaueres dazu
ist der Anleitung des entsprechenden Sensors zu
entnehmen.
9
HM-LC-Sw1-SM
(A) Kanal-LED
(B) Verschraubungen für Anschlussleitung
(C) Power-LED
(D) Kanal-Taste
10

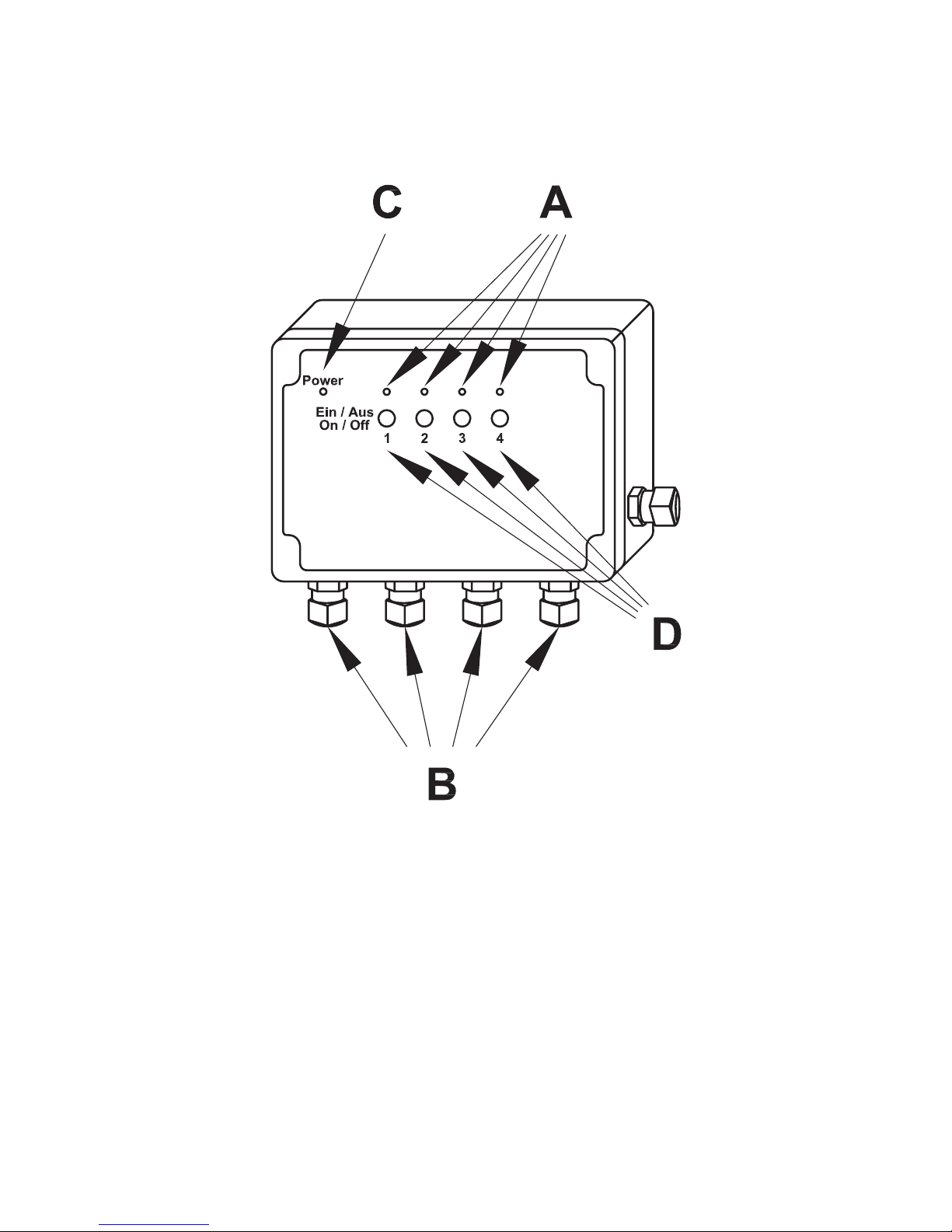

HM-LC-Sw4-SM
(A) Kanal-LED
(B) Verschraubungen für Anschlussleitung
(C) Power-LED
(D) Kanal-Taste
