HOMCOM A90-313 Hoja de datos

USING INSTRUCTION

IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY

INaoa013V01_ES_EN

A90-313

-2-

-3-

-4-

VISTA DE DESPIECE Y LISTA DE PIEZAS

14 15

16L

16R

S14

S15

S13

S13-14-15

26 27

40 40

52 53

67 68

11L

11R

S19 S17

-5-

No. Nombre Especificación Canti

dad No. Nombre Especificación Cantid

1 Marco principal Soldado 1 46 Tornillo M4*12 1

2 Tubo transversal de sillín Soldado 1 47 Arandela ф20*ф10,5*2,0 1

3 Tablero magnético Soldado 1 48 Tornillo M8*30*S5 1

4 Poste central Soldado 1 49 Tornillo ST4,2*20*ф10,5 3

5 Tubo de sillín Soldado 1 50 Tornillo M8*40*S6 6

6 Tubo inferior frontal Soldado 1 51 Arandela D8,5*ф16*1,5 6

7 Tubo inferior trasero Soldado 1 52 Arandela ф24*ф12,5*2 2

8 Manillar Soldado 1 53 Tornillo ST4,2×19xФ8,4 6

9 Perilla L 1 54

10 Tubo transversal t3*60*18 1 55 Tuerca M12*1*H19,5*S19 2

11L/R Tuerca 9/16 1 56 Arandela d6*Φ20*2,0 1

12 Volante 6,5KG*Φ400 1 57 Tuerca M8*H6,8*S13 2

13 Manga ф18*ф12,1*24,5 1 58 Cubierta de manivela 22*10 2

14 Eje de rueda inercial Φ12*165*M12*1,0*46*

34 1 59 Tuerca M10*P1,25 2

15 Cojinete 6001-2RZ 1 60 Tornillo M6×15×S5 4

16L/R Pedal L&R JG-201B 9/16” 1 61 Tuerca M6*H6*S10 4

17 Resorte φ1.6*φ12*N14*40 1 62 Cubierta decorativa ф50*ф32*33 1

18 Varilla de freno φ10*270*M10*20*M6*

30 1 63 Cubierta de cadena 744*308*93 1

19 Tuerca F15*25*M10*1.5 1 64 Cubierta de cadena interior 469*302*28 1

20 Arandela φ15.5*φ12*0.3 2 65 Cubierta de manivela φ100*φ40 1

21 Llave inglesa S＝13、14、15 1 66 Tapón del tubo del cojín de

sillín 60*30*30 2

22 Llave inglesa S6 1 67 Casquillo elíptico PT80*30*L175 1

23 Imán 23*20*5 3 68 SP203S Cubierta de rueda Φ362*10 2

24 Cojinete 6201-2RZ 1 69 Casquillo elíptico 100*40 a 80*30 1

25 Juego de bridas de eje centra

φ17*176*4-6,1*φ83 1 70 Perilla Φ52*M16.*1,5*25 1

26 Cojinete 6203-2RZ 2 71 Perilla de freno Φ52*33*M10*20 1

27 Arandela φ17*0,3 1 72 Manga interior de freno F17*17*150 1

28 Resorte φ17*1,1 1 73 Cinturón acanalado 6PJ500 1

29 Llave inglesa 17-19 1 74 Cojín de sillín DD-6618 98-2 1

30 Imán Φ15*7 1 75 Soporte para tableta 125*80*42 1

-6-

Instrucciones de montaje：

22# 51# d8*16*1.5 4PCS

50# M8*40*20*S64PCS

PASO 1:

Fije los tubos inferiores frontal y trasero (6 y

7) al marco principal (1) con los 4 tornillos

(50) y las 4 arandelas (51), aprétandolos

con la llave inglesa (22).

Tapón interior

31 Perno M6×45×Φ12×2,5 2 76 Espuma de manillar ф23*460 2

32 Manga de eje ф22*ф12,2*9 2 77 ф25*1,5 2

33 Manivela L 32*152 1 78 Rueda de transporte ф40,5*ф8,5*22 2

34 Manivela R 32*152 1 79 Almohadilla del tubo de sillín 170*65*15 1

35 Manga de eje ф21*17,1*7,2 1 80 Textura de lana 30*30*8 1

36 Tornillo M8*16*S6 4 81 Perilla del tubo de ajuste Φ50*57*M10*22 1

37 Arandela D8,5*∅16*1,5 4 82 Plato de cinturón Φ220*20*φ17,1*4 1

38 Tuerca M6*H6*S10 3 83 Abrazadera de cable de

sensor φ12*φ4*12,5 1

39 Tuerca M10*1,5*H5(S17) 1 84 Cojín plano para patas ф43*41(M8*25) 4

40 Tuerca M12*1,0*S19 *H6 2 85 Tapón 30*70*1,5 4

41 Tuerca M6*H5*S10 4 86 Computadora 1

42 Tornillo M6*12*S5 1 87 Pulso de manija 2

43 Tornillo φ7,8*30*M6*1*S5 1 88 Inductor 1

44 Tornillo M6*10 ф9 2 89 Cable de sensor 1

45 Tornillo ST4,2*12 7 90 Asiento de sensor 1

91 Tornillo 4,2*19 2

-7-

22#

37# d8*16*1.5 4PCS

36# M8*16 4PCS

S14

S15

S13

S13-14-15

S19 S17

PASO 2:

1. Fije el poste central (4) en el marco

principal (1).

2. Fije el manillar (8) al poste central (4)

con los 4 tornillos (36), las 4 arandelas

(37), aprétandolos con la llave inglesa

(22), luego fije el soporte para tableta

(75) al manillar (8).

PASO 3:

1. Desatornille la tuerca del pedal man-

ualmente, luego atornille la pata en la

manivela manualmente, y luego utilice

la llave para bloquear el pedal adecua-

damente.

2. Fije el pedal (16L) a la manivela (33),

apriételos con la llave inglesa (21).

3. Fije el pedal (16R) a la manivela (34),

apriételos con la llave inglesa (21).

-8-

INSTRUCCIONES DE AJUSTE

Ajustar el sillín

Desatornille la perilla (70), luego ajuste

la altura del tubo de sillín (5) a la

posición deseada, asegúrese de que la

perilla (70) se encaje en el orificio

derecho, desatornille la perilla (81),

mueva el cojín del sillín a la posición

deseada, entonces gire la perilla (81)

en el sentido de las agujas del reloj

para fijarlos.

Ajustar el manillar

Desatornille la perilla (9), mueva el

poste central (4) a la posición deseada,

asegúrese de que la perilla (9) se

encaje en el orificio derecho, luego gire

la perilla (9) en el sentido de las agujas

del reloj para fijarlos.

Ajuste la resistencia

Si quiere aumentar la resistencia,

atornille la perilla (71) en sentido

horario; si quiere reducir la resistencia,

atornille la perilla (71) en sentido anti-

horario. Y puede presionar la perilla

(71) para realizar el frenado de emer-

gencia.

Ajustar el equilibrio

Para conducir de manera suave y

cómoda, debe garantizar la estabilidad

de la bicicleta. Si nota que la bicicleta

está desequilibrada al utilizarla, debe

ajustar las alfombrillas frontal y trasera

que están ubicadas en la parte frontal y

trasera de la bicicleta, debajo de los

tubos inferiores frontal y trasero. Para

hacer esto, gire las almohadillas de

patas (84) en el sentido de las agujas

del reloj (dirección A) manualmente

para aflojar y ajustar la altura. Gire el

tornillo en sentido antihorario (B) para

ajustar la altura hasta que quede para-

lelo a la superficie de la bicicleta. Al

ajustar las alfombrillas de piso frontal y

trasero, haga lo mismo que se indicó

anteriormente para asegurarse de que

el piso esté plano. Repita estos proced-

imientos si es necesario para ajustar el

equilibrio de la bicicleta.

Apretado

Ajustar la altura

del manillar

Tirar

Suelto

-9-

TRANSPORTAR LA BICICLETA

Transportar la bicicleta

Para mover la bicicleta, en primer lugar,

asegúrese de que el manillar esté fijado

bien. Si el manillar está suelto, apriete la

perilla (9) para fijarlo. Entonces, párese

frente a la bicicleta para que pueda sen-

tarse directamente en la frente del manil-

lar. Sostenga cada lado del manillar,

coloque un pie en el tubo inferior frontal

(6), presione el manillar (8) con sus manos

e incline la bicicleta hacia usted hasta que

la rueda de transporte de la rueda frontal

toque el suelo, así ya puede transportar

fácilmente la bicicleta a cualquier lugar

que desee.

-10-

Tabla de contenidos

Idiomas:

Otros manuales de Equipo de fitness de HOMCOM

HOMCOM

HOMCOM A90-091 Manual de usuario

HOMCOM

HOMCOM A90-289 Guía de instalación

HOMCOM

HOMCOM A91-194 Guía de instalación

HOMCOM

HOMCOM A90-279 Manual de usuario

HOMCOM

HOMCOM A90-276 Guía de instalación

HOMCOM

HOMCOM A91-085 Hoja de instrucciones

HOMCOM

HOMCOM A91-054 Guía de instalación

HOMCOM

HOMCOM A90-142 Manual de usuario

HOMCOM

HOMCOM A90-276 Guía de instalación

HOMCOM

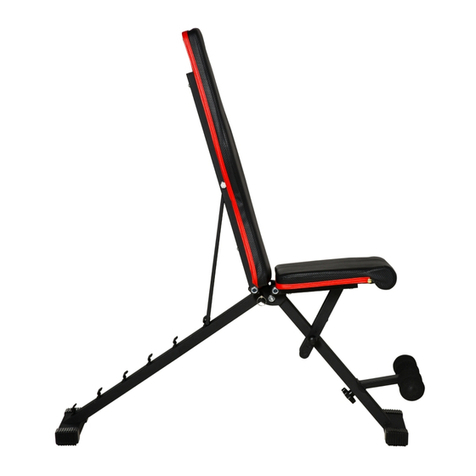

HOMCOM A91-191 Hoja de datos
