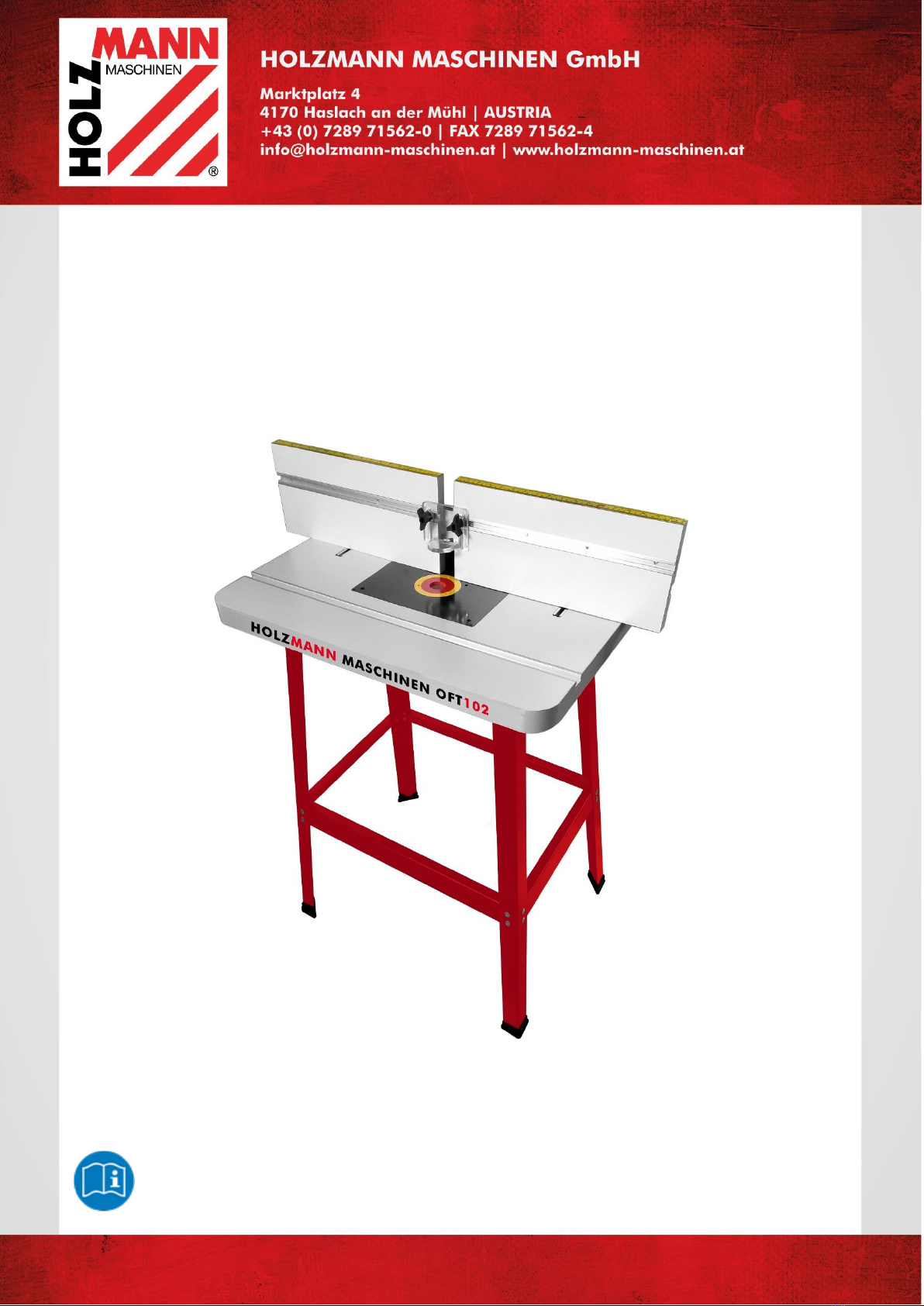

Holzmann OFT 102 Manual de usuario

Edition: 18.12.2017 –Revision - 01 –CEC - DE/EN

Originalfassung

BETRIEBSANLEITUNG

OBERFRÄSENTISCH

Übersetzung / Translation

USER MANUAL

ROUTER TABLE

OFT 102

INHALT /INDEX

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 2

OFT 102

1INHALT /INDEX

2SICHERHEITSZEICHEN / SAFETY SIGNS 3

4VORWORT (DE) 4

5TECHNIK 5

5.1 Komponenten ...................................................................................................... 5

5.2 Lieferumfang ....................................................................................................... 5

5.3 Technische Daten ................................................................................................ 5

6SICHERHEIT 6

6.1 Bestimmungsmäßige Verwendung ...................................................................... 6

6.2 Sicherheitshinweise ............................................................................................ 6

6.3 Restrisiken .......................................................................................................... 6

7MONTAGE 7

8PREFACE (EN) 9

9TECHNIC 10

9.1 Components ...................................................................................................... 10

9.2 Delivery content ................................................................................................ 10

9.3 Technical details................................................................................................ 10

10 SAFETY 11

10.1 Intended Use................................................................................................. 11

10.2 Security instructions ..................................................................................... 11

10.3 Remaining risk factors .................................................................................. 11

11 ASSEMBLY 12

12 ERSATZTEILE / SPARE PARTS 14

12.1 Ersatzteilbestellung / spare parts order........................................................ 14

12.2 Explosionszeichnung / explosion drawing .................................................... 15

13 GARANTIEERKLÄRUNG 18

14 GUARANTEE TERMS 19

15 PRODUKTBEOBACHTUNG 20

SICHERHEITSZEICHEN / SAFETY SIGNS

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 3

OFT 102

2SICHERHEITSZEICHEN / SAFETY SIGNS

SICHERHEITSZEICHEN

BEDEUTUNG DER SYMBOLE

SAFETY SIGNS

DEFINITION OF SYMBOLS

ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihres Gerätes

und der Maschine die montiert wird, aufmerksam durch und machen Sie sich mit

den Bedienelementen der Maschine gut vertraut um die Maschine ordnungsgemäß

zu bedienen und so Schäden an Mensch und Maschine vorzubeugen.

READ THE MANUAL! Read the user and maintenance manual carefully and get

familiar with the controls in order to use the device and mounted machine correctly

and to avoid injuries and machine defects.

WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung der

Vorschriften und Hinweise zum Einsatz der Maschine kann schwere

Personenschäden verursachen und zu tödlichen Unfällen führen.

ATTENTION! Ignoring the safety signs and warnings applied on the machine as

well as ignoring the security and operating instructions can cause serious injuries

and even lead to death.

Allgemeiner Hinweis

General note

VORWORT (DE)

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 4

OFT 102

4VORWORT (DE)

Sehr geehrter Kunde!

Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und

Handhabung des Oberfräsentisches OFT 102.

Folgend wird die übliche Handelsbezeichnung des Geräts (siehe Deckblatt) in dieser

Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt.

Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden.

Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei,

wenn sie an Dritte weitergegeben wird!

Bitte beachten Sie die Sicherheitshinweise!

Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Umgang wird

Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird vorgebeugt.

Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten Verletzungen

führen.

Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte

geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.

Technische Änderungen vorbehalten!

Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige

Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief!

Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden.

Für nicht vermerkte Transportschäden kann Holzmann keine Gewährleistung

übernehmen.

Urheberrecht

Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte

bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos

und Abbildungen werden gerichtlich verfolgt.

Als Gerichtsstand gilt das Landesgericht Linz oder das für 4170 Haslach zuständige Gericht.

Kundendienstadresse

HOLZMANN MASCHINEN GmbH

AT-4170 Haslach, Marktplatz 4

AUSTRIA

Tel +43 7289 71562 - 0

Fax +43 7289 71562 –4

info@holzmann-maschinen.at

TECHNIK

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 5

OFT 102

5TECHNIK

5.1 Komponenten

Skala

Schutzabdeckung

Absauganschluss

Führungsschiene

T-Nut

Führungsstift

Tischeinlage

Arbeitstisch

Untergestell

Gummifüße

5.2 Lieferumfang

5.3 Technische Daten

OFT 102

Arbeitstisch

810 x 610 mm

Tischhöhe

880 mm

Tischdicke

36 mm

Tischeinlage Ø

105 / 72 / 32 mm

Absauganschluss Ø

60 / 70 / 75 mm

MDF Anschlag (2x)

458 x 152 x 25 mm

Aluminiumanschlag

840 x 100 x 100 x 6 mm

Gewicht

29 kg

SICHERHEIT

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 6

OFT 102

6SICHERHEIT

6.1 Bestimmungsmäßige Verwendung

Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und

gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend

beseitigen lassen! Die vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und

Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen

Sicherheitshinweise sind einzuhalten.

Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder

unwirksam zu machen!

Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt:

Zum Fräsen von Holzwerkstücken in Verbindung einer Oberfräse.

Die Maschine ist nicht für den Betrieb im Freien bestimmt.

Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende

Sachschäden oder Verletzungen übernimmt HOLZMANN-MASCHINEN keine Verantwortung

oder Garantieleistung.

W A R NU N G

Lesen Sie immer die Betriebsanleitung der montierten Oberfräse!

6.2 Sicherheitshinweise

•Arbeitsbereich und Boden rund um die Maschine sauber und frei

von Öl, Fett und Materialresten halten!

•Sorgen Sie für eine gute Beleuchtung am Arbeitsplatz

•Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von

Medikamenten, Alkohol oder Drogen ist das Arbeiten an der

Maschine verboten!

•Halten Sie Kinder und unbeteiligte Dritte vom Arbeitsbereich fern

•Stellen Sie die Maschine immer auf einen ebenen und rutschfesten

Untergrund

•Achten Sie bei der Arbeit auf einen stets sicheren Stand!

•Vergewissern Sie sich, dass alle Befestigungsschrauben fest

sitzen und alle Standfüße vor der Verwendung gut verschraubt

sind.

•Überladen Sie den Tisch nicht!

6.3 Restrisiken

W A R NU N G

Es ist darauf zu achten, dass jede Maschine Restrisiken aufweist.

Bei der Ausführung sämtlicher Arbeiten (auch der einfachsten) ist größte

Vorsicht geboten. Ein sicheres Arbeiten hängt von Ihnen ab!

MONTAGE

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 7

OFT 102

7MONTAGE

MONTAGE

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 8

OFT 102

W A R NU N G

Klettverschluss nur zur Verwendung der Oberfräse mit

Oberfrästisch

PREFACE (EN)

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 9

OFT 102

8PREFACE (EN)

Dear Customer!

This manual contains information and important instructions for the installation and correct use of

the router table OFT 102.

Following the usual commercial name of the device (see cover) is substituted in this manual with

the name "machine".

This manual is part of the product and shall not be stored separately from the product. Save it for

later reference and if you let other people use the product, add this instruction manual to the

product.

Please read and obey the security instructions!

Before first use read this manual carefully. It eases the correct use of the product and

prevents misunderstanding and damages of product and the user’s health.

Due to constant advancements in product design, construction pictures and content may diverse

slightly. However, if you discover any errors, inform us please.

Technical specifications are subject to changes!

Please check the product contents immediately after receipt for any eventual transport

damage or missing parts.

Claims from transport damage or missing parts must be placed immediately after initial

product receipt and unpacking before putting the product into operation.

Please understand that later claims cannot be accepted anymore.

This document is protected by international copyright law. Any unauthorized duplication,

translation or use of pictures, illustrations or text of this manual will be pursued by law.

Court of jurisdiction is the Landesgericht Linz or the competent court for 4170 Haslach, Austria!

Customer service contact

HOLZMANN MASCHINEN GmbH

4170 Haslach, Marktplatz 4

AUSTRIA

Tel +43 7289 71562 - 0

Fax +43 7289 71562 –4

info@holzmann-maschinen.at

TECHNIC

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 10

OFT 102

9TECHNIC

9.1 Components

Scale

Guard

Dust collector plug

Rail

T-slot

Guide pin

Table insert

Working table

Base

Rubber feed

9.2 Delivery content

9.3 Technical details

OFT 102

Working table

810 x 610 mm

Table height

880 mm

Table thickness

36 mm

Table insert Ø

105 / 72 / 32 mm

Dust collector plug Ø

60 / 70 / 75 mm

MDF fence (2x)

458 x 152 x 25 mm

Aluminum fence

840 x 100 x 100 x 6 mm

Weight

29 kg
