Holzmann BS 115N Manual de usuario

Návod k nastavení

Pilového pásu

User Manual

Metal band saw

NÁVOD K NASTAVENÍ VODÍTEK PILOVÉHO PÁSU

ADJUSTING SAW BLADE GUIDE

BS 115N / BS 128PRO / BS 712N / BS 712PRO

Pásové pily na kov

metal band saw

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 2

Návod k nastavení pilového pásu Pily na kov

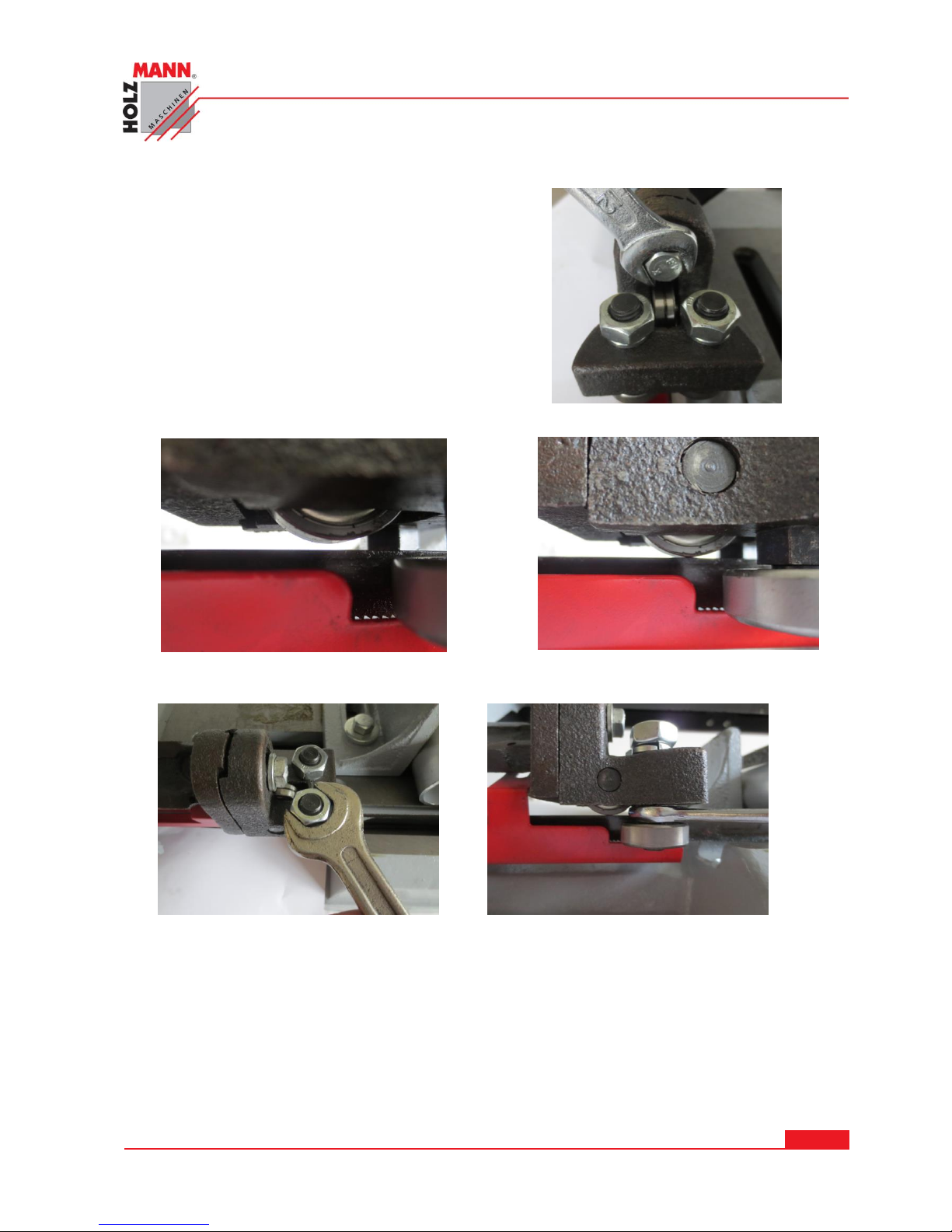

1.1.1 Nastavení vedení svisle k obrobku

Lehce uvolněte zajišťovací šroub ne le-

vém vedení pásu.

Vymezte vůli mezi vodícím ložiskem a pilovým pásem skloněním vodítka pásu na nulu.

Klíčem SW17 lehce uvolněte matky na

obou stranách vodících rolen.

Klíčem SW 12 nastavte s pomocí excentru rolny

tak, aby mezi rolnou a pilovým pásem nebyla

žádná vůle.

Pilový pás musí být vystředěn na vrchní rolně.

POZOR: Obě spodní postranní rolny nedotahujte

k pásu příliš pevně!

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 3

Návod k nastavení pilového pásu Pily na kov

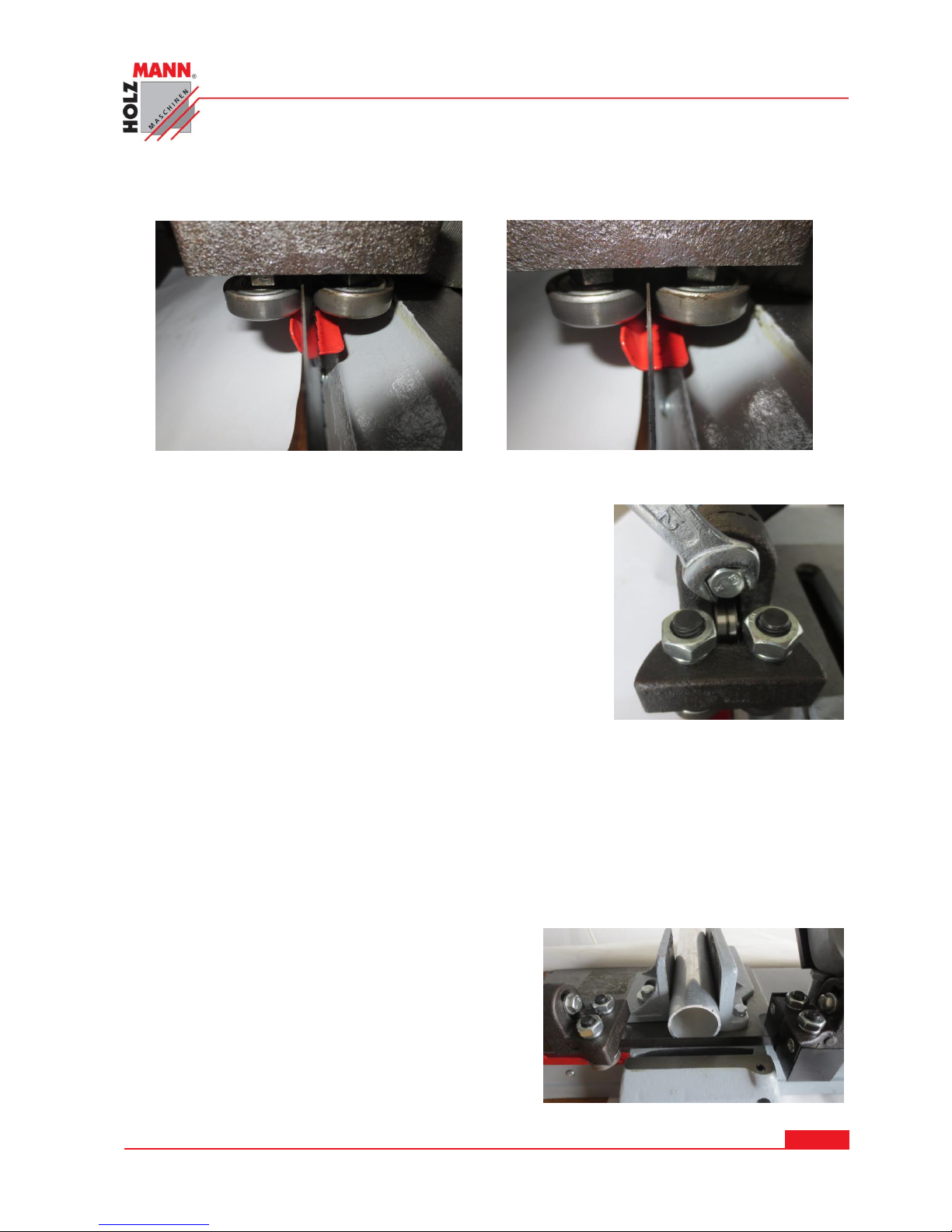

Teprve po vymezení vůle obou postranních rolen horní matky pevně dotáhněte.

Příklad perfektního nastavení vodítek pilového pásu:

Pilový pás má ještě příliš velkou vůli a je proto

šikmo mezi mezi postranními vodícími rolna-

mi.

Pilový pás je zcela kolmo bez vůle mezi po-

stranními vodícími rolnami..

POZOR:

Před dotažením vedení pilového pásu zkontrolujte, zda je

pilový pás perfektně svisle nastaven, popřípadě vedení

ustavte, aby byla svislá rovina řezu zajištěna.

Vedení pilového pásu poté zajišťovací matkou pevně

dotáhněte.

POKYN: Zkontrolujte přesné nastavení úhlu 90° úhloměrem nebo jiným přesným pravoúhlým

měřítkem.

Tento postup opakujte na pravém vedení pilového pásu, dokud pilový pás není přesně ustaven ve

svislé rovině.

POZOR: KŘIVÉ ŘEZY VZNIKAJÍ Z NEPŘESNĚ NASTAVENÝCH VEDENÍ PILOVÉHO PÁSU A PŘÍLIŠ

VELKÉ VŮLE MEZI POSTRANNÍMI VODÍCÍMI ROLNAMI A PILOVÝM PÁSEM!

POKYN: Při řezání posuňte levé / pravé vodítko co nejblíže k řezanému obrobku.

Uvolněním zajišťovací matky (12) můžete vodítka pá-

su oboustranně posunout.

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 4

Návod k nastavení pilového pásu Pily na kov

1.1.2 Adjusting the vertical bandsaw blade guide for clippings

Slightly loosen the left bandsaw blade

guide with the screw for fixation.

The tolerance by lowering the bandsaw blade guide leveling on bearing roll on the bandsaw

blade to zero.

Slightly loosen the nuts on either side guide

rollers with a wrench SW17.

With a wrench SW 12 is with the help of the

eccentric bearing roller according to externally

or internally displaced.

Repeat on both sides of the process until no play

between the bearing rollers.

The bandsaw blade should be centered on the

upper bearing role.

CAUTION: The two lower side rollers do not

clamp!

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 5

Návod k nastavení pilového pásu Pily na kov

After both bearing rollers are adjusted free of play, the two nuts tighten up the leadership ro-

les.

Example of a perfect adjustment of the bandsaw blade guide:

The bandsaw blade has too much play and is

therefore still cant between the lateral bearing

rollers.

The saw blade is completely vertically without

any play between the lateral bearing rollers.

CAUTION:

Before tightening the bandsaw blade guide examine

whether the saw band is below set perfectly vertical

and readjust the bandsaw blade guide according ver-

tically.

The bandsaw blade guide with the screw for fixing

tighten.

NOTE: Check the 90 °bandsaw blade guide with an angle gauge or with a rectangular workpiece.

Repeat this process on the right if the saw band saw blade guiding is not performed exactly verti-

cal.

CAUTION: Bevel cuts are resulting from not exactly vertical set saw blade guides and too much

play between the lateral bearing rollers!

NOTE: The bandsaw blade guide slide (left / right) as close as possible to the workpiece.

By loosening the fixing nuts (12), the blade guides can

be moved.
