Hitachi CV-400PRO Manual de usuario
Staubsauger
Vacuum Cleaner
Bedienungsanleitung
Instruction Manual
Inhalt/Contents
Betriebliche Sicherheitsvorkehrungen
... 1
Operational safety precautions
Vor dem Gebrauch/
Before use
Modell/Model
CV-400PRO CV-400PPRO
Vielen Dank, dass Sie sich für den
Hitachi Staubsauger entschieden
haben.
Bitte lesen Sie vor der Verwendung
die Bedienungsanleitung sorgfältig
durch, um die richtige Handhabung
zu gewährleisten.
Thank you very much for purchasing
the Hitachi Vacuum cleaning.
Before usage, please read the user’s
guide carefully for the correct usage.
Zubehör und Vorbereitung
vor dem Gebrauch.......................... 5
Accessories and preparation
before use
So funktioniert die Bedienung ...... 6
How to operate
Gebrauchsanweisung/
How to use
Wartung ........................................... 8
Maintenance
Nach der Reinigung/
When Finished cleaning
WARNUNG
1
Nicht betätigen, wenn das
Kabel gerissen oder
beschädigt ist.
Mit 230 V AC, 10 A aufwärts
verwenden.
Ziehen Sie den Stecker vor dem
Entstauben und Reinigen immer
aus der Steckdose und unterlassen
Sie es, den Stecker mit nassen
Händen herauszuziehen.
Wischen Sie die Netzstecker
regelmäßig mit einem trockenen
Tuch ab, um Staub zu entfernen.
Bezeichnet eine Warnung oder
Sicherheitsmaßnahme
Bezeichnet einen Vorgang, den Sie
nicht ausführen dürfen (verboten)
Bezeichnet einen Vorgang, der immer ausgeführt werden muss (Anweisung)
Symbolbedeutung
Zur Vermeidung von Personenschäden oder Sachschäden am Eigentum des
Benutzers oder anderer Personen lesen Sie sich die (betrieblichen Sicherheits-
vorkehrungen) gründlich durch, verstehen Sie sie und folgen Sie ihnen genau.
Betriebliche Sicherheitsvorkehrungen
Dieses Gerät darf nur von Personen (einschließlich Kindern) mit körperlichen,
sensorischen oder geistigen Störungen oder Mangel an Erfahrung und
Kenntnissen benutzt werden, wenn sie von einer Person, die für ihre
Sicherheit verantwortlich ist, in der Benutzung des Geräts unterwiesen und
bei der Benutzung beaufsichtigt werden.
Es ist dafür zu sogen, dass Kinder nicht mit diesem Gerät spielen.
Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit
eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder
mangelnder Erfahrung und mangelndem Wissen benutzt werden, wenn sie
beaufsichtigt werden oder Anweisungen zur sicheren Nutzung des Geräts
erhalten haben und die damit verbundenen Gefahren verstehen.
WARNUNG
ACHTUNG
Dieser Kasten zeigt Vorgänge an, die schwere Verletzungen
oder den Tod hervorrufen können.
Dieser Kasten zeigt Vorgänge an, die Verletzungen oder
Sachschäden hervorrufen können.
Deutsch
2
ACHTUNG
Saugen Sie auf keinen Fall Wasser
oder andere Flüssigkeiten, große
Mengen Sand oder Pulver,
lange Seile, Glas und Nadeln,
da dies das Gerät beschädigen
könnte.
Verwenden Sie das Gerät
nicht zum Aufsaugen von
Wasser oder in feuchten
Bereichen, da dies das Gerät
beschädigen könnte.
Decken Sie die Lüftungs-
auslässe nicht ab, da dies
dazu führen kann, dass
das Gerät deformiert wird
und Feuer aufgrund
übermäßiger Wärme
entstehen kann.
Ziehen Sie den Stecker nach
Gebrauch immer heraus.
Ziehen Sie zum Entfernen des
Steckers immer am Stecker, nicht
am Kabel.
Spülen Sie den Staubsauger
nicht mit Wasser ab, da dieses
das Gerät beschädigen könnte.
Vermeiden Sie den längeren
Kontakt mit den Lüftungskanälen,
dies könnte zu Personenschäden
führen.
WARNUNG
Den Staubsauger nicht auseinan-
dernehmen, reparieren oder
modifizieren, außer wenn Sie
Fachtechniker sind, da dies zu
Schäden am Gerät und zu
Personenschäden führen kann.
Kinder dürfen mit dem Gerät nicht
spielen.
Reinigung und Wartung dürfen von
Kindern nicht ohne Aufsicht
durchgeführt werden.
Verwenden Sie das Gerät nicht
zum Aufsaugen von Kerosin,
Benzin, entzündlichem Gas oder
Zigarettenstummeln.
Verwenden Sie nur Kohlebürsten
von Hitachi.
Dieses Produkt ist nur für den
Innengebrauch.
Ziehen Sie immer den Stecker
heraus, bevor Sie Reparaturen
durchführen.
Wenn das Netzkabel beschädigt
ist, darf es nur von einer
Vertragswerkstatt des Herstellers
oder seinen Kundendienstbetreuern
ersetzt werden, um eine Gefahr zu
vermeiden.
Glas
Wasser,
Abwasser
entzündliches
Gas Carbon Pulver, Stahl- oder
Eisenpulver, Pulver-Reinigungsmittel,
Pulver
Stecknadeln, Nadeln, Seil
Schaum Shampoo
3
• Dieses Produkt erfüllt die Standards gemäß den Sicherheitsrichtlinien
IEC60335-1 und IEC60335-2-2.
Stellen Sie sicher, dass der
Filter nach der Entsorgung
des Staubes eingesetzt wird.
Wenn der Staubsauger ohne
eingesetzten Filter verwen-
det wird, wird der Staub
direkt in die mechanischen
Teile gesaugt und kann den
Motor beschädigen.
Verwenden Sie den
Staubsauger nicht zur
Aufnahme feuchten Schmut-
zes und verwenden Sie ihn
nicht an nassen oder
feuchten Orten, da
Feuchtigkeit den Motor und
andere mechanische Teile
beschädigt.
Achten Sie vor dem
Schließen des Staubsauger-
deckels darauf, dass am
Filter kein Staub oder ein
anderer Fremdkörper haftet.
Denn wenn das Gerät läuft,
wird der Staub oder der
Fremdkörper in den Motor
eingesaugt und kann den
Motor beschädigen.
ACHTUNG
Ziehen Sie nicht heftig am
Kabel, da es beschädigt
werden und es zu einer
Beschädigung kommen
kann oder einen elektri-
schen Schlag oder eine
Flamme verursachen
könnte.
Beim Transport des Staubsaugers
das Gerät nicht am Saugschlauch
anheben, da dies dazu führen
kann, dass der Schlauch reißt.
Nicht in unmittelbarer
Nähe zu entzündlichen
Materialien (Benzin,
Verdünner) verwenden,
da dies zu einem Brand
führen kann.
Lassen Sie nicht Ihre Kinder
mit dem Staubsauger
spielen.
Stecken Sie den Stecker
nicht in eine lockere
Steckdose ein, da der
Stecker so schmelzen
könnte.
Stellen Sie sicher, dass der
Filter nach der Wäsche
vollständig trocken ist, um
Schäden am Staubsauger
zu vermeiden.
4
HITACHI
KONFORMITÄTSERKLÄRUNG
Wir NR Service- und Handelsgesellschaft mbH
Am Ärztehaus 4+6
21680 Stade
Hersteller Kabinburi Fabrik,
Hitachi Consumer Products (Thailand) Ltd,
610/1 Moo 9, Tambol Nongki
Amphur Kabinburi, Prachinburi 25110,
Thailand
erklären unter unserer alleinigen Verantwortung, dass die Produkte:
Name: Staubsauger
Modell: CV-400PRO, CV-400PPRO
auf die sich diese Erklärung bezieht, mit den folgenden Normen oder anderen
normativen Dokumenten übereinstimmt:
EMC: EN55014-1 :2017, EN55014-2 :2015
EN61000-3-2:2014, EN61000-3-3:2013
CB-BERICHT: IEC 60335-2-2:2009, AMD1:2012, AMD2:2016
in Verbindung mit, IEC 60335-1:2010,
COR1:2011, COR2:2010, AMD1:2013,
COR1:2014, AMD2:2016, COR1:2016
und entspricht damit den Schutzanforderungen der Richtlinie 2006/95/EG
(Niederspannungsrichtlinie), 2004/108/EG (EMC-Richtlinie), 2009/125/EG
(ErP-Richtlinie), 2011/65/EU (RoHS 11-Richtlinie).
Stade, den 13.11.2019
Ort / Datum Nils Raether
Geschäftsführer
Thailand, den
Ort / Datum Herr Shimpei Abe
Department Manager
Konstruktionsabteilung für Staubsauger
1
2
3
2
8
37
46
5
SCHLAUCH ZUSAMMENSTECKEN
Zubehör und Vorbereitung vor dem Gebrauch
1
2
Der Schlauch und die Verbindungsteile sind separat
verpackt. Um diese zusammenzufügen, stecken
Sie das gekrümmte Verbindungsrohr 1und die
Schlauchkupplung 2in jeweils eines der Enden
des Schlauches 3ein, bis die an den Stoppringen
4angebrachten Klauen 5in die Löcher 6des
gekrümmten Verbindungsrohres bzw. der
Schlauchkupplung einrasten.
SCHLAUCH AN DEN STAUBSAUGER
ANBRINGEN
Das Verbindungsrohr 2in den
Sauganschluss 7des Staubsaugers
schieben. Zum Herausziehen 3des
Schlauches ist der Knopf 8zu drücken.
Zubehör
1
Flexibler, druckfester Schlauch
2Verlängerungsrohre
3Teppich- und Fußbodendüse
4Fugendüse
5Möbelbürste
6Schlauchkupplung
7
Gekrümmtes Verbindungsrohr
8Tuchfilter (CV-400PPRO)
9Papierbeutel (CV-400PPRO)
bk
Tuchfiltergehäuse (CV-400PRO)
5
6
bk
1
bl
bm
bn
bo
9
STECKEN SIE DEN NETZSTECKER WIE ABGEBILDET
IN EINE STECKDOSE bk
bk
So funktioniert die Bedienung
1
2EIN/AUS-SCHALTER
Der Staubsauger wird mit dem Netzschalter
bl ein-bzw. ausgeschaltet.
3TEPPICH- UND FUSSBODENDÜSE
Diese Düse ist mit einer Bürste ausgerüstet, die
ausgestellt oder eingezogen werden kann.
Diese Stellungen werden mit dem Fußschalter an
der Düse entsprechend den Markierungen „ „
(Teppich) bm und „ „ (Fußboden) bn eingestellt.
Für das Reinigen von Auslegeware oder Teppichen
ist die Bürste einzuziehen, d.h. der Fußschalter
ist auf „ „ zu stellen. Wenn der Widerstand beim
Gleiten über den Fußboden oder Teppich zu groß ist,
ist die Saugkraft mit der Luftregulierung zu verringern.
4SAUGKRAFTREGULIERUNG
Die Saugkraft kann durch Drehen des Einstellrings bo an
dem gekrümmten Verbindungsrohr 1verändert werden.
Je größer die dabei erscheinende Öffnung ist, desto
geringer wird die Saugkraft. Für das Reinigen von
Vorhängen, Rollos, empfindlichen Stoffen u.ä. empfiehlt
sich eine niedrige Einstellung der Saugkraft.
ACHTUNG
•
Der Staubsauger sollte bei Nichtgebrauch
vom Netz getrennt werden.
Die Verlängerungsrohre 9werden durch
Verdrehen aufeinander befestigt. Schließen
Sie dann das gewünschte Saugzubehör an.
ZUSAMMENSTECKEN DER
VERLÄNGERUNGSROHRE
3
7
Die Staubbürste kann
gedreht werden, um den
Winkel einzustellen.
Zur Reinigung des
Bücherregals kann
eine Staubbürste
verwendet werden.
1
64
bp
REINIGUNGSTECHNIK
5• Die Fugendüse kann zur Reinigung der
schwer zugänglichen Teile des Sofas
verwendet werden.
6GEKRÜMMTES VERBINDUNGSROHR ENTFERNEN
Verstopfungen können durch Trennen des
gekrümmten Verbindungsrohrs 1vom Schlauch
beseitigt werden. Dazu die zwei seitlich am
Schlauch befindlichen Klauen 4durch Drücken
aus den zwei Vertiefungen 6im Verbindungsrohr
lösen und den Schlauch herausziehen. Falls
erforderlich, kann auch der Schlauchbund bp vom
Schlauchende abgeschraubt werden (Linksgewinde).
Auf die gleiche Weise kann das Schlauchgelenk an
der anderen Seite des Schlauchs gelöst werden.
Um das Verbindungsrohr wieder anzuschließen,
den Schlauch in das Verbindungsrohr schieben
und drehen, bis die beiden Klauen 4auf die
Löcher 6ausgerichtet sind. Auf die gleiche
Weise lässt sich auch das Verbindungsrohr
am anderen Ende des Schlauches abtrennen.
7AUFBEWAHRUNG DER ZUBEHÖRTEILE
Hinten im Rollenwagen befinden sich Plätze zur
Aufbewahrung von Möbelbürste und Fugendüse.
Bewahren Sie das Zubehör an diesen Plätzen auf,
um es schnell zur Hand zu haben.
ACHTUNG
• Drücken Sie auf keine weiche Oberfläche wie ein Klavier, um Kratzer
zu vermeiden.
1
• Die Fugendüse kann zur Reinigung der
Ecken Ihres Hauses verwendet werden.
2
8
bs
bq bq
bq
br
HINWEIS
AUFBEWAHRUNG DES NETZKABELS
8
Wenn die orangefarbige Markierung bs sich im
großen Fenster befindet, muss der Staubsauger
entleert werden. Kontrollieren Sie die
Staubbehälteranzeige durch Hochnehmen der
Saugdüse. Die Luftzufuhr muß frei sein.
STAUBFÜLLANZEIGE
Wartung
1
KABELAUFHÄNGUNG
1. Kabelaufhängung bq in Position bringen.
2. Das Netzkabel um die Kabelhaken bq und den Bügel des
Griffs br rollen.
3. Bewahren Sie den Stecker durch Verriegeln am Netzkabel auf.
1
Das Netzkabel aus dem Gerät herausziehen
1. Entriegeln Sie den Stecker vom Netzkabel.
2. Drehen Sie die Kabelaufhängung bq nach oben.
3. Ziehen Sie das Netzkabel heraus.
2
Wenn der Staubsauger bei angezeigter oranger Markierung im
großen Fenster verwendet wird, wird die Luftzufuhr zum Motor
reduziert. Dadurch kann der Motor überhitzt und beschädigt werden.
9
cn
cm
cn
cm
bt
ck
cl
bt
ck
cl
co

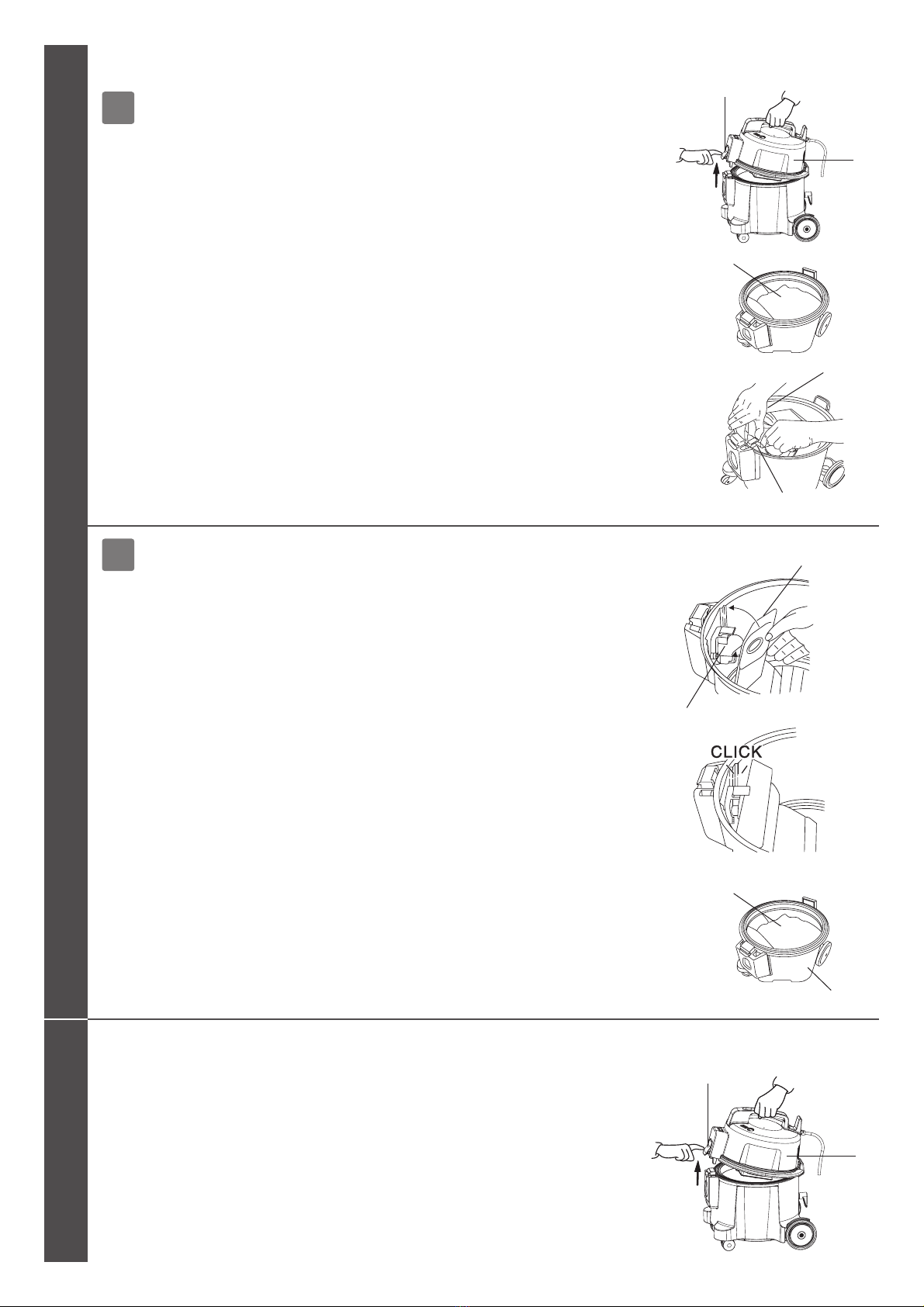

SO WECHSELT MAN DEN PAPIERBEUTEL FÜR CV-400PPRO
2
HERAUSNEHMEN DES PAPIERBEUTELS
• Das Gerät ausschalten und das Stromkabel
aus der Steckdose ziehen.
• Das obere Gehäuse bt durch Drücken der
Klemme ck entfernen.
• Das Filtertuch cl entfernen und die Klemme
der Papierbeutelhalterung cm leicht hochziehen,
um den Papierbeutel cn zu entnehmen.
• Den Papierbeutel auf die übliche
Weise entsorgen.
1
EINLEGEN DES PAPIERBEUTELS
• Den Papierbeutel cn so einlegen, dass die
Pappe innerhalb des unteren Hakens an
der Papierbeutelhalterung cm sitzt.
• Den Papierbeutel nach oben drücken,
bis er fest einrastet.
• Das Filtertuch cl auf dem Staubbehälter co
positionieren.
• Der HITACHI-PAPIERBEUTEL wurde eigens
für dieses Reinigungsgerät hergestellt.
Papierbeutel sind beim Händler vor Ort und in
jedem HITACHI Service-Center erhältlich.
2
3STAUBENTLEERUNG FÜR CV-400PRO
Wenn sich der Staubbehälter gefüllt hat,
ist die Entleerung wie folgt vorzunehmen.
• Das Netzkabel aus der Steckdose ziehen,
den Schlauch abnehmen und das obere
Gehäuseteil bt durch Drücken der
Verriegelung ck abnehmen.
Este manual sirve para los siguientes modelos
1
Tabla de contenidos
Idiomas:
Otros manuales de Aspiradora de Hitachi
Hitachi
Hitachi PV-X100N Manual de usuario
Hitachi
Hitachi R 18DL Guía de solución de problemas
Hitachi
Hitachi CV-SH20V Manual de usuario
Hitachi
Hitachi CV80DC Manual de usuario
Hitachi
Hitachi CV-975FC Manual de usuario
Hitachi
Hitachi PV-X80M Manual de usuario
Hitachi
Hitachi CV-975FC Manual de usuario
Hitachi
Hitachi CV-BH18 Manual de usuario
Hitachi
Hitachi CV-SJ21V Manual de usuario
Hitachi
Hitachi PV-X95N Manual de usuario
Hitachi
Hitachi CV-960Y Manual de usuario
Hitachi
Hitachi HCVDN20ME Manual de usuario
Hitachi
Hitachi CV-SH20V Manual de usuario
Hitachi
Hitachi CV-SJ21V Manual de usuario
Hitachi
Hitachi PV-X200K Manual de usuario
Hitachi
Hitachi CV-995HC Manual de instrucciones
Hitachi
Hitachi RP 350YDM Manual de usuario
Hitachi
Hitachi CV-90CY Instrucciones de funcionamiento
Hitachi
Hitachi CV-BA20V Manual de usuario
Hitachi
Hitachi CV-T190A Manual de usuario
