Hertz HE 2 Guía de configuración

www.hertzaudiovideo.com

Elettromedia - 62018 Potenza Picena

(MC)Italy - T + 39 0733 870 870 - F + 39 0733 870 880 - www.elettromedia.it

HE 2

Esec_WEB MANUAL HE 2_Layou 1 26/03/12 15:06 Pagina 1

PRE IN Stereo

Advanced Web Manual HE 2

REMOTE IN

REMOTEPRE OUT

INPUTS

SPEAKER IN Stereo

INPUTS

other amplifier

in the system

REMOTE OUT

with Speaker IN

SPEAKER OUT

REMOTE IN

Esec_WEB MANUAL HE 2_Layou 1 26/03/12 15:06 Pagina 1

PRE IN Mono

Advanced Web Manual HE 2

INPUTS

SPEAKER IN Mono

INPUTS

REMOTE IN

REMOTE

PRE OUT

other amplifier

in the system

REMOTE OUT

with Speaker IN

SPEAKER OUT

REMOTE IN

Other amplifier

Right Left

Esec_WEB MANUAL HE 2_Layou 1 26/03/12 15:06 Pagina 2

Advanced Web Manual HE 2

OUTPUTS

Stereo Lo-pass

Stereo Full

OUTPUTS

Right Left

min

2Ω

min

2Ω

10 mm

Right Left

min

2Ω

min

2Ω

10 mm

Full

Lo-pass

Esec_WEB MANUAL HE 2_Layou 1 26/03/12 15:06 Pagina 3

Advanced Web Manual HE 2

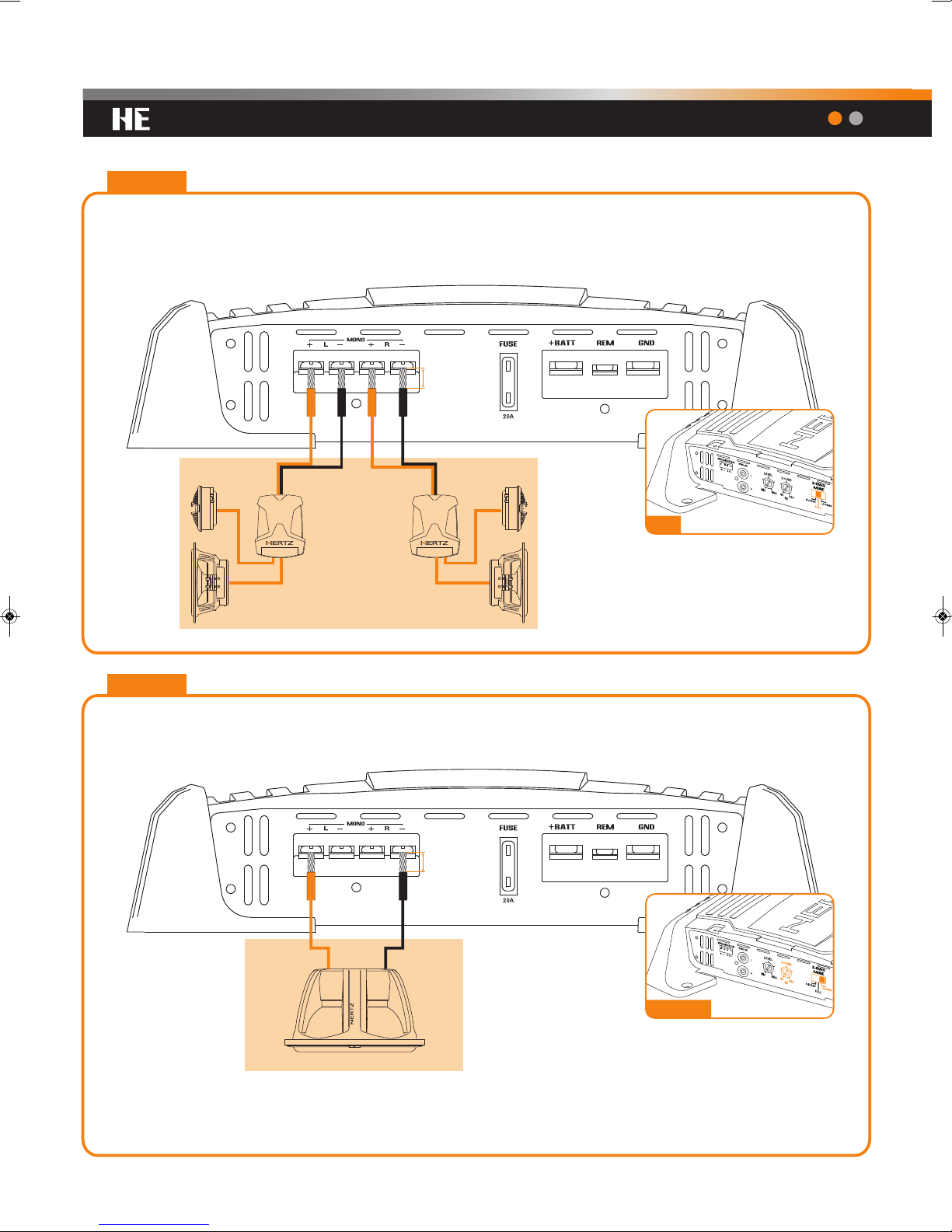

OUTPUTS

Mono Lo-Pass

Stereo - 2 Way

OUTPUTS

Right

Left

min

2Ω

min

2Ω

10 mm 10 mm

min 4Ω

Lo-pass

Full

Esec_WEB MANUAL HE 2_Layou 1 26/03/12 15:06 Pagina 4

Advanced Web Manual HE 2

CONFIGURATION

TECHNICAL SPECIFICATIONS

PowerSupply

Voltage

Minimumidlingcurrent

Idlingcurrentwhenoff

Consumption@2Ω;14.4VDC

(MAXMusicalPower)

RemoteIN

RemoteOut

Internalfuse

Ampliﬁerstage

Bandwidth(-3dB)

Distortion-THD(1kHz@4Ω)

S/NRatio(weightedA@1V)

Dampingfactor(1kHz@4Ω)

Inputsensitivity(PREIN)

Inputsensitivity(SpeakerIN)

Inputimpedance(PREIN)

Inputimpedance(SpeakerIN)

Loadimpedance(MIN)

2 Ch

1 Ch

OutputPower(RMS)

@14.4VDC;THD1%

2 Ch

1 Ch

2 ChCEA-2006Rating

Inputs/Outputs/Filters

Input

AMPFilter

Full/Hi-pass/Lo-pass

ART

Size

BxLxHmm

inches

Weightkg

11 ÷ 15 VDC

0,7 A

0.02 mA

12 A

6 ÷ 15 VDC (1 mA)

12 VDC - 15 mA

1 x 20 A

7 Hz ÷ 45 kHz

0.04%

104 dB

150

0.3 ÷ 5 V

1.4 ÷ 24 V

15 kΩ

470Ω

2Ω

4Ω

70 W x 2 (4Ω)

100 W x 2 (2Ω)

200 W x 1 (4Ω)

55 W x 2 (4Ω)

PRE / Speaker

40 ÷ 400Hz@24dB/Oct.

Automatic Remote Turn-On/Off with Speaker-In

266 x 289 x 63,5

101/2 x 113/8 x 21/2

2,184

4,814
