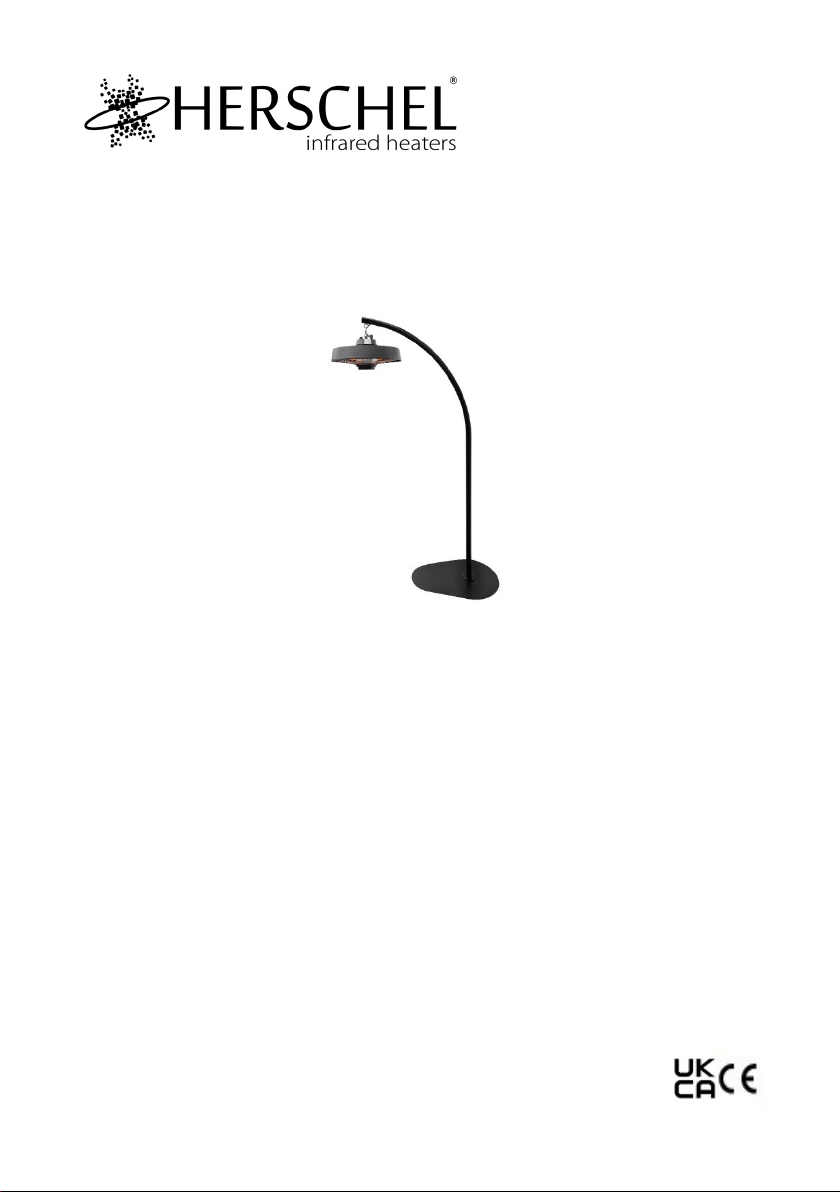

Herschel HAWAII WAVE 2000 Manual de usuario

200622

HERSCHEL HAWAII WAVE 2000 Watts

Freestanding Infrared Heater

STAND ASSEMBLY INSTRUCTIONS

EN INSTALLATION & OPERATING INSTRUCTIONS

FR INSTRUCTIONS DE MONTAGE DU SUPPORT

DE STANDAUFBAUANLEITUNG

NL STAND MONTAGE INSTRUCTIES

IT ISTRUZIONI PER IL MONTAGGIO DEL SUPPORTO

ES INSTRUCCIONES DE MONTAJE DEL SOPORTE

MODELS COVERED BY THIS MANUAL:

Hawaii Wave 2000

PARTS INCLUDED:

EN - 1 Bottom Straight Pole

- 1 poteau droit inférieur

- 1 untere gerade Stange

- 1 onderste rechte paal

- 1 palo dritto inferior

- 1 poste recto inferior

EN - 1 Top Curved Pole with cable

1 poteau incurvé supérieur avec cable

- 1 obere gebogene Stange mit Kabel

- 1 Top gebogen paal met kabel

- 1 palo curvo superiore con cavo

- 1 poste curvo superior con cable

EN - 1 Base with Feet Fitted

- 1 base avec pieds ajustés

- 1 Basis mit montierten Füßen

- 1 basis met gemonteerde voeten

- 1 base con piedini montati

- 1 base con pies instalados

EN - 4 M6 Allen Screws

- 4 vis Allen M6

- 4 M6 Inbusschrauben

- 4 M6 inbusbouten

- 4 viti a brugola M6

- 4 tornillos Allen M6.

EN - 1 Hawaii 2000 – Sold Separately

- 1 Hawaï 2000 – vendu séparément

- 1 Hawaii 2000 – separat erhältlich

- 1 Hawaii 2000 – apart verkrijgbaar

- 1 Hawaii 2000 – venduto

separatamente

- 1 Hawaii 2000 – se vende por

separado

EN - 1 M8 Eye Bolt

- 1 boulon à œil M8.

- 1 M8 Ringschraube

- 1 M8 oogbout

- 1 bullone a occhiello M8

- 1 perno de ojo M8.

EN - 1 Piece of cable

- 1 morceau de cable

- 1 Stück Kabel

- 1 stuk kabel

- 1 pezzo di cavo

- 1 pieza de cable.

EN - 1 M8 Eye Bolt

- 1 clé Allen

- 1 Inbusschlüssel

- 1 inbussleutel

- 1 chiave a brugola

- 1 llave allen

INSTALLATION INSTRUCTIONS:

Step 1:

ENGLISH

1. Feed the cable up through the hole in the bottom of the base plate. Feed the end with the small connector

not the 3-pin plug end.

2. Now feed the cable up through the bottom pole (at the end with the fixing plate) so that the cable ends up

hanging out of the top.

3. Fix the bottom pole to the base plate using four M6 allen screws.

FRANÇAIS

1. Faites passer le câble dans le trou au bas de la plaque de base.

Alimentez l'extrémité avec le petit connecteur

et non l'extrémité de la fiche à 3 broches.

2. Acheminez maintenant le câble vers le haut à travers le poteau inférieur (à l'extrémité avec la plaque de

fixation) de sorte que le câble finisse par pendre du haut.

3. Fixez le poteau inférieur à la plaque de base à l'aide de quatre vis Allen M6

DEUTSCH

1. Führen Sie das Kabel nach oben durch das Loch in der Unterseite der Grundplatte. Führen Sie das Ende mit

dem kleinen Stecker ein, nicht das 3-polige Steckerende.

2. Führen Sie nun das Kabel nach oben durch die untere Stange (am Ende mit der Befestigungsplatte), sodass

das Kabel oben heraushängt.

3. Befestigen Sie die untere Stange mit vier M6-Inbusschrauben an der Grundplatte.

NEDERLANDS

1. Leid de kabel omhoog door het gat in de onderkant van de basisplaat. Voer het uiteinde met de kleine

connector in en niet het 3-pins stekkeruiteinde.

2. Voer nu de kabel door de onderste paal omhoog (aan het uiteinde met de bevestigingsplaat) zodat de kabel

uit de bovenkant komt te hangen.

3. Bevestig de onderpaal aan de grondplaat met vier M6 inbusschroeven.

ITALIANO

1. Far passare il cavo attraverso il foro nella parte inferiore della piastra di base. Alimentare l'estremità con il

connettore piccolo e non l'estremità della spina a 3 pin.

2. Ora far passare il cavo attraverso il palo inferiore (all'estremità con la piastra

di fissaggio) in modo che il cavo

finisca fuori dall'alto.

3. Fissare il palo inferiore alla piastra di base utilizzando quattro viti a brugola M6.

ESPAÑOL

1. Pase el cable a través del orificio en la parte inferior de la placa base. Alimente el extremo con el conector

pequeño, no el extremo del enchufe de 3 pines.

Ahora pase el cable hacia arriba a través del poste inferior (en el extremo con la placa de fijación) para que el

cable termine colgando por la parte superior.

3. Fije el poste inferior a la placa base con cuatro tornillos allen M6.

Step 2:

Step 3:

ENGLISH

The top curved pole will arrive with the cable and plug fitted.

1. Connect the cable from the bottom pole to the cable from the top pole and then slot the top pole into the

bottom pole.

2. Using one M6 allen screw locate the hole on the back below the join and fit the screw. You will require the

allen key supplied for this.

FRANÇAIS

Le poteau incurvé supérieur arrivera avec le câble et la prise installés.

1. Connectez le câble du pôle inférieur au câble du pôle supérieur, puis insérez le pôle supérieur dans le pôle

inférieur.

2. À l'aide d'une vis Allen M6, localisez le trou à l'arrière sous le joint et installez la vis. Vous aurez besoin de la

clé Allen fournie pour cela..

DEUTSCH

Die obere gebogene Stange wird mit montiertem Kabel und Stecker geliefert.

Verbinden Sie das Kabel von der unteren Stange mit dem Kabel von der oberen Stange und schieben Sie dann

die obere Stange in die untere Stange.

2. Suchen Sie mit einer M6-

Inbusschraube das Loch auf der Rückseite unterhalb der Verbindung und bringen Sie

die Schraube an. Dazu benötigen Sie den mitgelieferten Inbusschlüssel.

NEDERLANDS

De bovenste gebogen paal wordt geleverd met de kabel en stekker gemonteerd.

1. Sluit de kabel van de onderpaal aan op de kabel van de bovenpaal en steek vervolgens de bovenpaal in de

onderpaal.

2. Zoek met één M6-inbusschroef het gat aan de achterkant onder de verbinding en monteer de schroef. U

heeft hiervoor de meegeleverde inbussleutel nodig.

ITALIANO

Il palo curvo superiore arriverà con il cavo e la spina montati.

5. 1. Collegare il cavo dal polo inferiore al cavo dal polo superiore e quindi inserire il polo superiore nel polo

inferiore.

6. 2.

Utilizzando una vite a brugola M6, individuare il foro sul retro sotto il giunto e inserire la vite. Avrai bisogno

della chiave a brugola fornita per questo.

ESPAÑOL

El poste curvo superior llegará con el cable y el enchufe colocados.

1. Conecte el cable del poste inferior al cable del poste superior y luego inserte el poste superior en el poste

inferior.

2. Con un tornillo allen M6, ubique el orificio en la parte posterior debajo de la unión y coloque el tornillo.

Necesitará la llave Allen suministrada para esto.

Step 3:

ENGLISH

1. Insert the M8 eye bolt into the threaded hole located at the top of the curved pole.

2. Attach the Hawaii 2000 to the eye bolt using the Carabiner clip (supplied with the Hawaii).

3. Plug in the top of the cable to the Hawaii making sure to line up the pins correctly. Screw the two halves

together sealing the inside of the plug.

FRANÇAIS

1. Insérez le boulon à œil M8 dans le trou fileté situé en haut du poteau incurvé.

2. Fixez le Hawaii 2000 au boulon à œil à l'aide du mousqueton (fourni avec le Hawaii).

3. Branchez le haut du câble au Hawaii en vous assurant d'aligner correctement les broches. Vissez les deux

moitiés ensemble en scellant l'intérieur du bouchon.

DEUTSCH

1. Führen Sie die M8-Augenschraube in das Gewindeloch ein, das sich oben an der gebogenen Stange befindet.

2. Befestigen Sie das Hawaii 2000 mit dem Karabinerclip (im Lieferumfang des Hawaii enthalten) an der

Ringschraube.

3. Stecken Sie den oberen Teil des Kabels in den Hawaii und achten Sie darauf, die Stifte richtig auszurichten.

Schrauben Sie die beiden Hälften zusammen, um die Innenseite des Stopfens abzudichten.

NEDERLANDS

1. Steek de M8 oogbout in het schroefdraadgat aan de bovenkant van de gebogen paal.

2. Bevestig de Hawaii 2000 aan de oogbout met behulp van de karabijnhaakclip (meegeleverd met de Hawaii).

3. Sluit de bovenkant van de kabel aan op de Hawaii en zorg ervoor dat de pinnen correct zijn itgelijnd. Schroef

de twee helften aan elkaar en sluit de binnenkant van de plug af.

ITALIANO

1. Inserire il golfare M8 nel foro filettato situato nella parte superiore del palo curvo.

2. Fissare l'Hawaii 2000 al golfare usando il moschettone (fornito con l'Hawaii).

3. Collegare la parte superiore del cavo alle Hawaii assicurandosi di allineare correttamente i pin. Avvitare le

due metà sigillando l'interno del tappo.

ESPAÑOL

1. Inserte el perno de ojo M8 en el orificio roscado ubicado en la parte superior del poste curvo.

2. Fije el Hawaii 2000 al cáncamo usando el clip mosquetón (suministrado con el Hawaii).

Conecte la parte superior del cable al Hawaii asegurándose de alinear las clavijas correctamente. Atornille las

dos mitades sellando el interior del tapón.

PARTS LABELLED

- 1 M8 Eye Bolt

- 1 boulon à œil M8.

- 1 M8 Ringschraube

- 1 M8 oogbout

- 1 bullone a occhiello M8

- 1 perno de ojo M8.

- 1 Top Curved Pole with cable

- 1 poteau incurvé supérieur avec cable

- 1 obere gebogene Stange mit Kabel

- 1 Top gebogen paal met kabel

- 1 palo curvo superiore con cavo

- 1 poste curvo superior con cable

- 1 M8 Eye Bolt

- 1 boulon à œil M8.

- 1 M8 Ringschraube

- 1 M8 oogbout

- 1 bullone a occhiello M8

- 1 perno de ojo M8.

- 1 Hawaii 2000 – Sold Separately

- 1 Hawaï 2000 – vendu séparément

- 1 Hawaii 2000 – separat erhältlich

- 1 Hawaii 2000 – apart verkrijgbaar

- 1 Hawaii 2000 – venduto separatamente

- 1 Hawaii 2000 – se vende por separado

- 1 Bottom Straight Pole

- 1 poteau droit inférieur

- 1 untere gerade Stange

- 1 onderste rechte paal

- 1 palo dritto inferior

- 1 poste recto inferior

- 4 M6 Allen Screws

- 4 vis Allen M6

- 4 M6 Inbusschrauben

- 4 M6 inbusbouten

- 4 viti a brugola M6

- 4 tornillos Allen M6.

- 1 Base with Feet Fitted

- 1 base avec pieds ajustés

- 1 Basis mit montierten Füßen

- 1 basis met gemonteerde voeten

- 1 base con piedini montati

- 1 base con pies instalados
