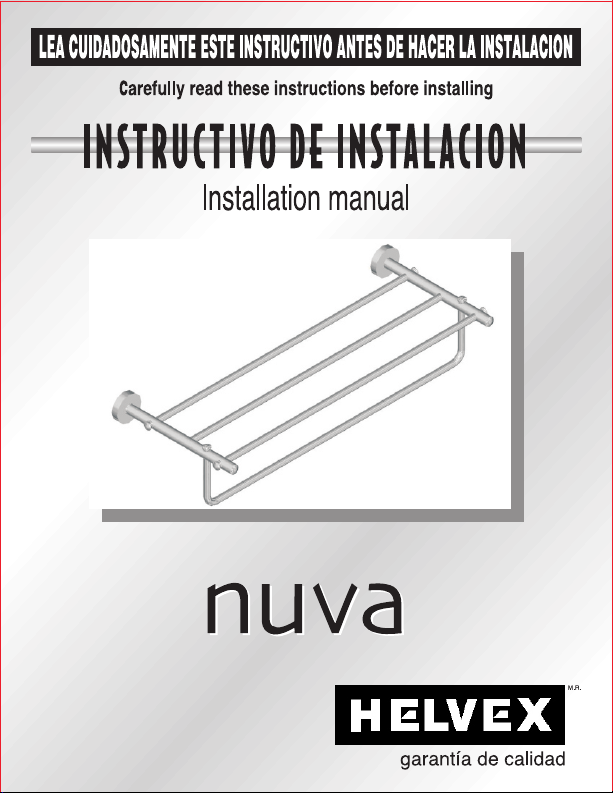

Helvex Nuva 9124 Manual de usuario

PORTATOALLERO MULTIPLE

9124

Multiple Towel holder

Porta toallero Nuva / Nuva multiple towel holder

Requerimientos de instalación / Installation requirements

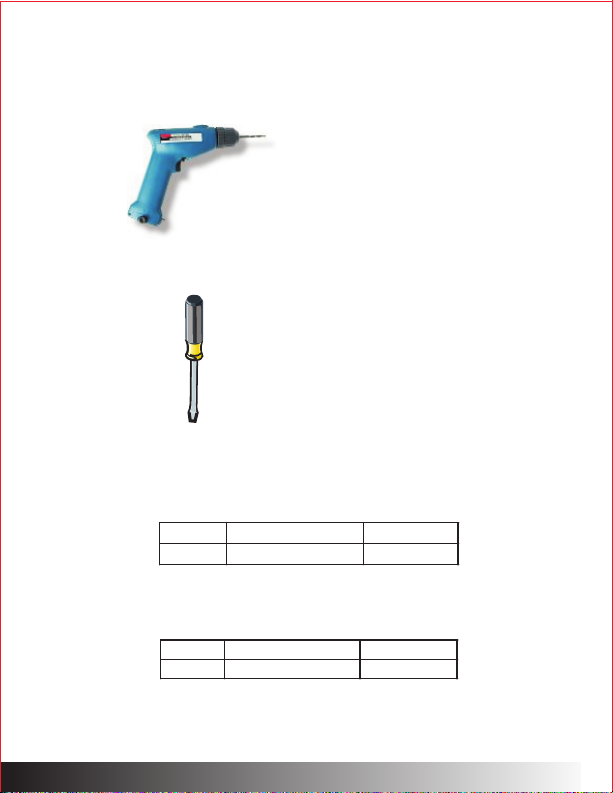

Herramienta requerida / Tools required

Desarmador

Screwdriver

Alturas recomendadas para Accesorios de baño

Taladro y broca de 5/16”

Drill with a 5/16” drill bit

M ODELO DESCRIPCION ALTURA (cm)

91 24 Toallero de barra 170

Recomended heights for bathroom’s accesories

M ODE LO DES C R IP C ION A LT UR A (in)

91 24 T o we l b ar 66.92

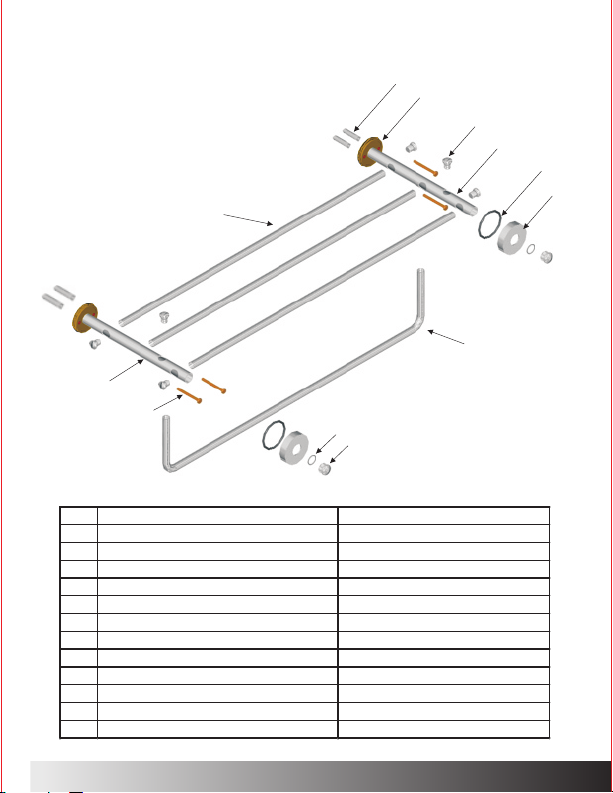

No. DESCRIPCION DESCRIPTION

1 Taquete shield

2 Ancla c/ orin´g wall brack et

3 tapón para toallero holding bar cap

4 Tubo soporte p/toallero mult, derecho multiple towel holder right support

5 O'ring 2-223 O'ring 2-223

6 Tubo soporte p/toallero mult, izquierdo multiple towel holder left support

7 Pija lag

8 Chapetón escutcheon

9 O'ring 2-116 O'ring 2-116

10 Tapón para tubo toallero holding bar cap

11 Tubo roscado threaded tube

12 Tubo toallero holding bar

Componentes del producto / Product of the components

Porta toallero Nuva / Nuva multiple towel holder

Instalación / Installation

Tapón para toallero

holding bar cap

Tubo roscado

threaded bar

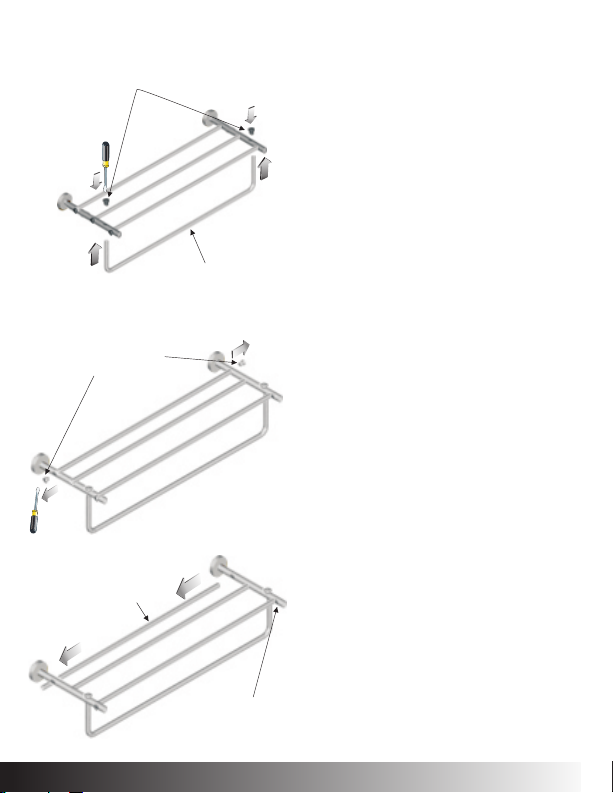

Afloje únicamente los tapones que se

muestran en la figura.

Deslice el tubo roscado hacia la

izquierda solo para liberarlo del otro

soporte.

Tubo soporte derecho

Towel holder right support

Porta toallero Nuva / Nuva multiple towel holder

Inserte el tubo por los soportes

(derecho-izquierdo) y fijelo con los

tapones.

NOTA: el tubo entra por los barrenos de

mayor diámetro.

Insert the bar for the supports (right-left)

and fix it with the cap.

NOTE: the bar enters for the bores of

more diameter.

Tubo toallero

holding bar

Tapón para toallero

Holding bar cap

Only loosen the plugs that are shown in the

drawing.

Slide the bar threaded toward the alone

left to liberate it of the other support.

Retire los chapetones de las anclas

deslizandolos.

Take the apart from the

brackets.

escutcheon wall

Ancla

wall bracket

Chapetón

escutcheon

170 cm

(69.92in)

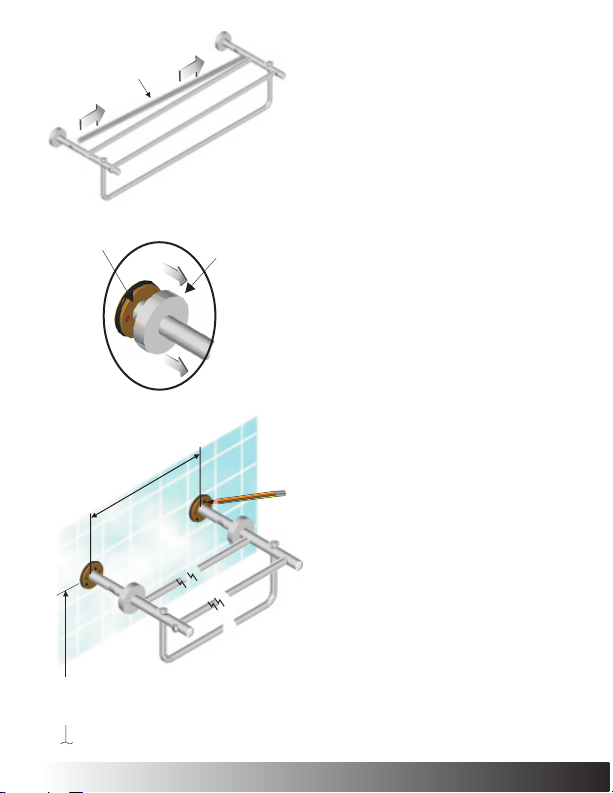

Una vez verificado el lugar donde

colocará su accesorio, presente las

anclas como se muestra en la figura.

Marque y perfore.

Place the wall brackets at desired height and

24.58 inches apart from each other´s center.

Mark the holes and drill them.

62.4 cm

(24.58 in)

Nivel de piso

floor level

Porta toallero Nuva / Nuva multiple towel holder

Una vez liberado el extremo derecho

del tubo, deslicelo hacia la derecha

hasta sacarlo.

Tubo roscado

threaded bar

Once liberated the right end of the bar, slide

it toward the right until taking out it.

Deslice los chapetones hasta lograr su

posición original como se muestra en la

figura.

Slide the escutcheon of the accessories

making sure that atops at the right position.

Ancla

Wall bracket

Chapetón

Escutcheon

Porta toallero Nuva / Nuva multiple towel holder

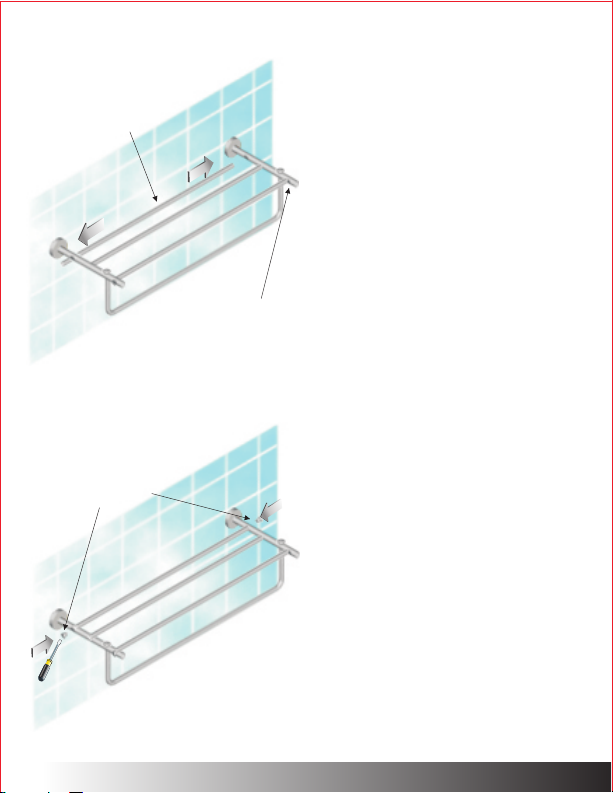

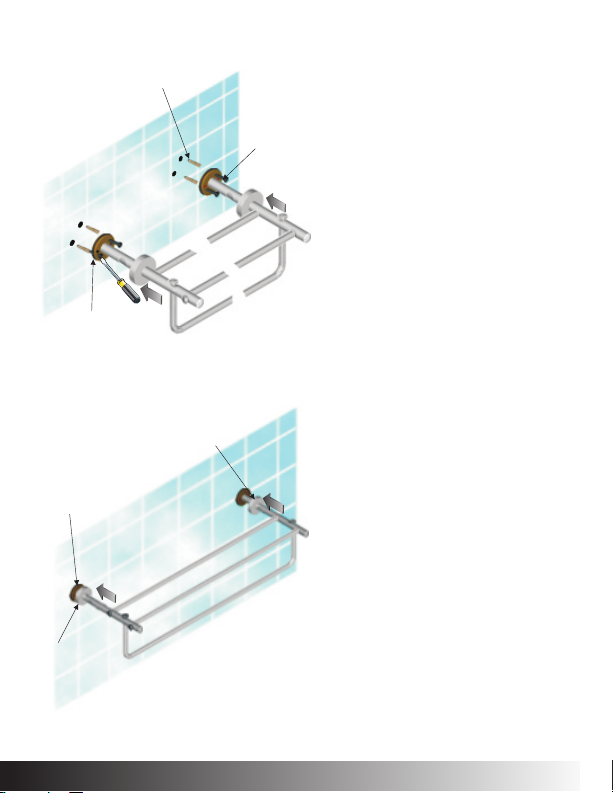

Inserte los taquetes y coloque las

anclas, como se muestra en la figura.

Fijelas firmemente con las pijas.

Insert the shields and place the wall

brackets, as shown in the drawing. Fix in

place with the lags.

Ancla

Wall bracket

Pija

Lag

Taquete

Shield

Chapetón

Escutcheon

Tapón para toallero

holding bar cap

Fije el tubo con los tapones como se

muestra en la figura.

Porta toallero Nuva / Nuva multiple towel holder

Tubo roscado

threaded bar Inserte el tubo al soporte izquierdo y

posteriormente al soporte derecho.

Tubo soporte derecho

Towel holder right support

Insert the tube to the left support and later on

to the right support.

Fix the bar with the caps like it is shown

in the drawin.

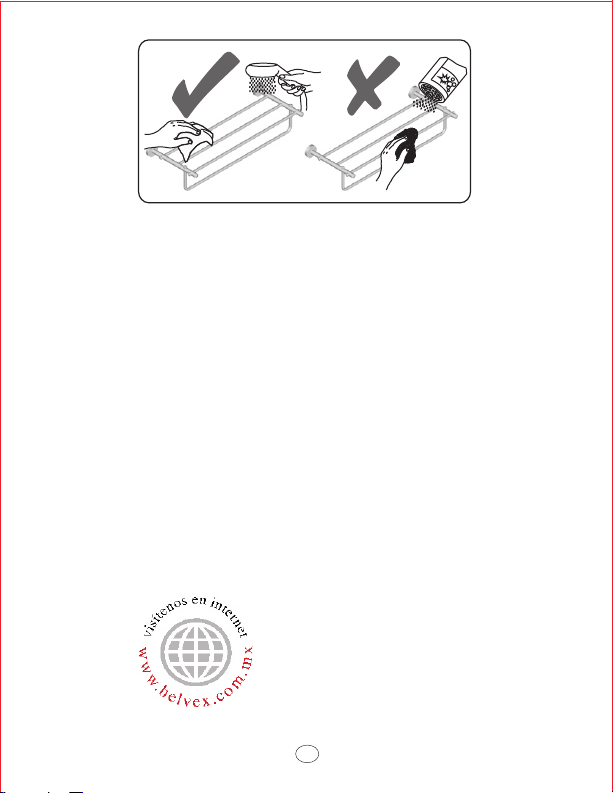

Es muy importante seguir las siguientes instrucciones para conservar los

acabados de los productos HELVEX, con brillo y en perfecto estado:

1. Utilice únicamente agua y un paño limpio.

2. No utilizar fibras ni polvos abrasivos.

3. No utilice objetos punzo-cortantes para limpiar los acabados.

HELVEX, S.A. DE C.V.

Calz. Coltongo 293

Col. Industrial Vallejo

02300 México, D.F.

Tel: (55) 53 33 94 00

HECHO EN MÉXICO

MADE IN MEXICO

It is very important to follow the instructions below to keep Helvex products’ finishes

shining and in perfect condition:

1. Only use a clean cloth and tap water for cleaning.

2. Don´t use any kind of abrasive products or fibers..

3. Don’t use any sharp or pointed object to clean the finished surfaces.

Limpieza / Cleaning

Refacciones / Spare parts

Contamos con una línea completa de refacciones originales que le asegurarán

vigencia y óptimo funcionamiento a su producto durante mucho tiempo.

We have a large line of original spare parts that will assure an optimum performance of

your product for a very long time.
