Helios SA-5 10 Manual de usuario
SA-5 10
Helios Ventilatoren
5-Stufenschalter
Montage- und Betriebsvorschrift
Aufbewahren zum Nachschlagen!
L-BAL-E328-D 2023/33 Index 002 Art.-Nr.
deutsch
Available on www. HeliosSelect.de
Disponsible sur www. HeliosSelect.de
FR
EN
Inhaltsübersicht
1 Allgemeine Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
1.1 Bedeutung der Betriebsanleitung . . . . . . . . . . . . . . . . . . . 3
1.2 Haftungsausschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3 Produktübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3.1 Funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3.2 Lagerung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.3 Entsorgung / Recycling . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4 Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4.1 Allgemeine Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
5 Elektrische Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
5.1 EMV-gerechte Installation der Steuerleitungen . . . . . . 8
5.2 Anschluss Spannungsversorgung . . . . . . . . . . . . . . . . . . 8
5.3 Ausgangsspannung 0 - 10 V . . . . . . . . . . . . . . . . . . . . . . 8
5.4 Ansteuerung der LED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
6 Anhang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
6.1 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
6.2 Anschlussplan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
6.3 Maßblatt [mm] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
6.4 Service und Information . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Montage- und Betriebsvorschrift SA-5 10
L-BAL-E328-D 2023/33 Index 002 Art.-Nr.
2/14
1 Allgemeine Hinweise
Die Einhaltung der nachfolgenden Vorgaben dient auch der Si-
cherheit des Produktes. Sollten die angegebenen Hinweise insbe-
sondere zur generellen Sicherheit, Transport, Lagerung, Montage,
Betriebsbedingungen, Inbetriebnahme, Instandhaltung, Wartung,
Reinigung und Entsorgung / Recycling nicht beachtet werden,
kann das Produkt eventuell nicht sicher betrieben werden und
kann eine Gefahr für Leib und Leben der Benutzer und dritter
Personen darstellen.
Abweichungen von den nachfolgenden Vorgaben können daher
sowohl zum Verlust der gesetzlichen Sachmängelhaftungsrechte
führen als auch zu einer Haftung des Käufers für das durch die
Abweichung von den Vorgaben unsicher gewordene Produkt.
1.1 Bedeutung der Betriebsanleitung
Lesen Sie vor Installation und Inbetriebnahme sorgfältig diese Be-
triebsanleitung, um einen korrekten Gebrauch sicherzustellen!
Wir weisen darauf hin, dass diese Betriebsanleitung nur geräte-
bezogen und keinesfalls für die komplette Anlage gilt!
Die vorliegende Betriebsanleitung dient zum sicherheitsgerechten
Arbeiten an und mit dem genannten Gerät. Sie enthält Sicherheits-
hinweise, die beachtet werden müssen, sowie Informationen, die
für einen störungsfreien Betrieb des Gerätes notwendig sind.
Die Betriebsanleitung ist am Gerät aufzubewahren. Es muss ge-
währleistet sein, dass alle Personen, die Tätigkeiten am Gerät
auszuführen haben, die Betriebsanleitung jederzeit einsehen kön-
nen.
1.2 Haftungsausschluss
Änderungen der Konstruktion und technischen Daten behalten wir
uns im Interesse der Weiterentwicklung vor. Aus den Angaben,
Abbildungen bzw. Zeichnungen und Beschreibungen können des-
halb keine Ansprüche hergeleitet werden. Der Irrtum ist vorbehal-
ten.
Montage- und Betriebsvorschrift SA-5 10 Allgemeine Hinweise
L-BAL-E328-D 2023/33 Index 002 Art.-Nr.
3/14
Wir haften nicht für Schäden aufgrund von Fehlgebrauch, sach-
widriger Verwendung, unsachgemäßer Verwendung oder als
Folge von nicht autorisierten Reparaturen bzw. Veränderungen.
2 Sicherheitshinweise
•Montage, elektrischer Anschluss und Inbetriebnahme dürfen
nur von einer Elektrofachkraft, entsprechend den elektrotechni-
schen Regeln (u. a. DIN EN 50110 od. DIN EN 60204) vorge-
nommen werden!
•Personen, die mit Planung, Installation, Inbetriebnahme sowie
Wartung und Instandhaltung in Verbindung mit dem Gerät be-
traut sind, müssen über die ihrer Tätigkeit entsprechenden Qua-
lifikation und Kenntnisse verfügen. Zusätzlich müssen sie
Kenntnisse über Sicherheitsregeln, EG-Richtlinien, Unfallverhü-
tungsvorschriften und der entsprechenden nationalen Vorschrif-
ten sowie regionale und innerbetriebliche Vorschriften besitzen.
•Das Gerät ist ausschließlich für die in der Auftragsbestätigung
genannten Aufgaben bestimmt. Eine andere oder darüber hi-
nausgehende Benutzung, wenn nicht vertraglich vereinbart, gilt
als nicht bestimmungsgemäß. Für hieraus resultierende Schä-
den haftet der Hersteller nicht. Das Risiko trägt allein das Ver-
wenderunternehmen.
•Es ist grundsätzlich verboten, Arbeiten an unter Spannung ste-
henden Teilen durchzuführen.
•Die Spannungsfreiheit ist mit einem zweipoligen Spannungsprü-
fer festzustellen.
•Der Betreiber ist verpflichtet, das Gerät nur in einwandfreiem
Zustand zu betreiben.
•Elektrische Ausrüstungen sind regelmäßig zu überprüfen: Lose
Verbindungen sind wieder zu befestigen, beschädigte Leitungen
oder Kabel sofort auszutauschen.
•Elektrische Einrichtungen niemals mit Wasser oder anderen
Flüssigkeiten reinigen.
•Bei einer Störung oder bei Ausfall des Gerätes ist zur Vermei-
dung von Personen- oder Sachschäden eine separate Funk-
Montage- und Betriebsvorschrift SA-5 10 Sicherheitshinweise
L-BAL-E328-D 2023/33 Index 002 Art.-Nr.
4/14
tionsüberwachung mit Alarmierungsfunktionen erforderlich, Er-
satzbetrieb muss berücksichtigt werden!
3 Produktübersicht
3.1 Funktion
5-Stufenschalter zur Ansteuerung von Drehzahlstellern und EC-
Ventilatoren.
Die Verwendung ist nur für Produkte zulässig, die von Helios
dafür zugeordnet sind. Die aktuelle Zuordnung finden Sie unter
www.HeliosSelect.de.
Der Schalter wird mit einer 10 V DC Spannung versorgt und gibt
abhängig von der Schalterstellung eine Steuerspannung aus.
Die eingebaute LED kann zur Betriebs- oder Statusanzeige ver-
wendet werden.
Information

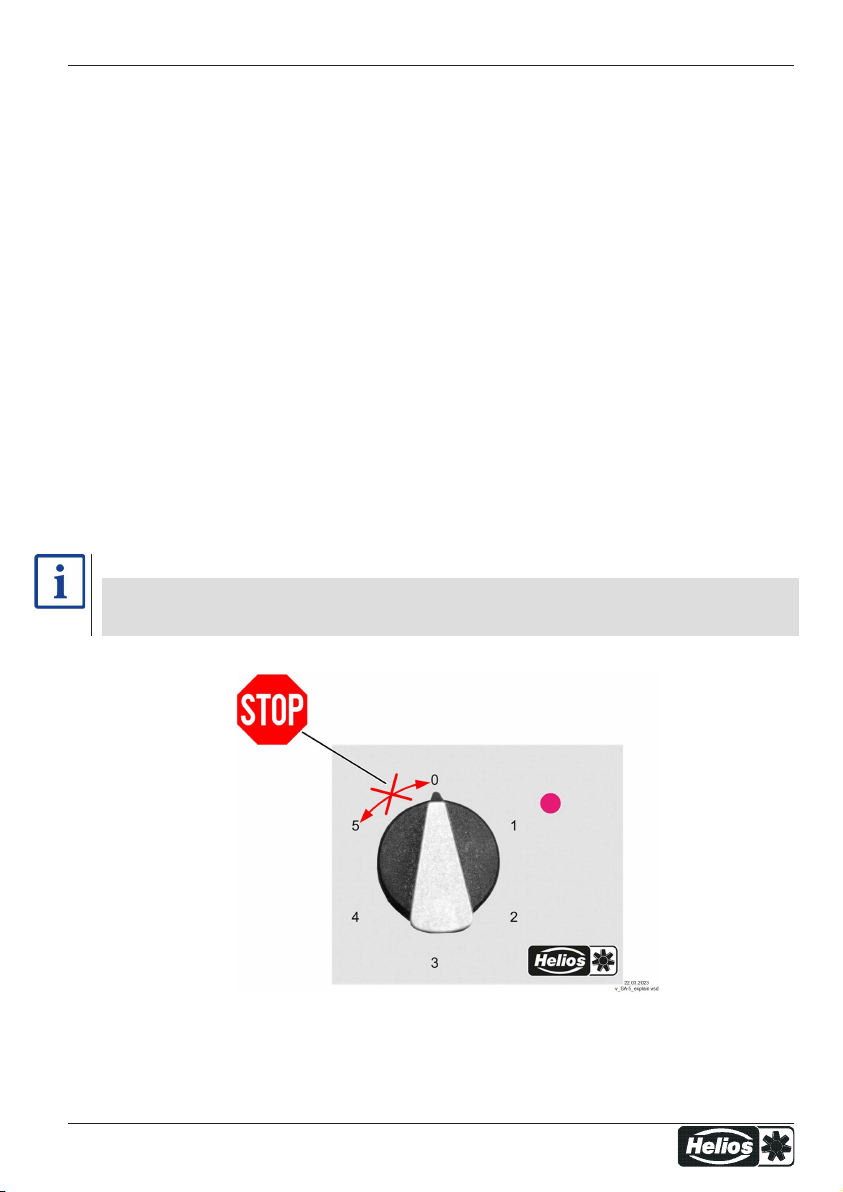

Ein direktes Umschalten von Stufe “0” auf Stufe “5” bzw. von Stufe
“5” auf Stufe “0” ist nicht möglich!
Montage- und Betriebsvorschrift SA-5 10 Produktübersicht
L-BAL-E328-D 2023/33 Index 002 Art.-Nr.
5/14
3.2 Lagerung
•Das Gerät muss trocken und wettergeschützt in Originalverpa-
ckung gelagert werden.
•Vermeiden Sie extreme Hitze- oder Kälteeinwirkung.
•Vermeiden Sie zu lange Lagerzeiten (wir empfehlen max. ein
Jahr).
3.3 Entsorgung / Recycling
Die Entsorgung muss sachgerecht und umweltschonend, nach
den gesetzlichen Bestimmungen des jeweiligen Landes erfolgen.
"Trennen Sie die Materialien sortenrein und umweltgerecht.
"Beauftragen Sie gegebenenfalls einen Fachbetrieb mit der
Entsorgung.
4 Montage
4.1 Allgemeine Hinweise
Achtung!
•Vor der Montage Gerät aus Verpackung nehmen und auf even-
tuelle Transportschäden überprüfen. Bei einem vorliegenden
Transportschaden ist die Inbetriebnahme nicht zulässig!
•Eine Montage auf vibrierendem Untergrund ist nicht zulässig!
•Bei der Montage auf Leichtbauwänden dürfen keine unzulässig
hohen Schwingungen bzw. Schockbelastungen vorhanden
sein. Besonders das Zuschlagen von Türen, die in diesen
Leichtbauwänden integriert sind, kann zu sehr hohen Schock-
belastungen führen. Deshalb empfehlen wir in diesem Fall die
Geräte von der Wand zu entkoppeln.
•Bohrspäne, Schrauben und andere Fremdkörper dürfen nicht
ins Innere des Gerätes eindringen!
•Montieren Sie das Gerät außerhalb des Verkehrsbereiches,
achten Sie dabei jedoch auf gute Zugänglichkeit!
•Schützen Sie das Gerät vor direkter Sonnenbestrahlung!
Montage- und Betriebsvorschrift SA-5 10 Montage
L-BAL-E328-D 2023/33 Index 002 Art.-Nr.
6/14
•Das Gerät ist für eine vertikale Montage bestimmt (Kabelein-
führung unten). Eine waagrechte, bzw. liegende Montage ist nur
nach technischer Freigabe des Herstellers zulässig!
•Nehmen Sie den Anschlussdeckel für Montage und Anschluss
ab und verschließen Sie diesen anschließend wieder sorgfältig.
•Auf der Verpackung des Gerätes aufgedruckte Schablone ver-
wenden, um die Befestigungsbohrungen anzuzeichnen.
•Gerät mit geeigneten Befestigungsmitteln auf sauberen, tragfä-
higen Untergrund montieren und nicht verspannen!
Bohrschablone auf Verpackung
Gehäuse
housing
111 mm
Gehäuse / housing
106 mm
11 mm
83 mm
91 mm
Schraube
max 4,5 mm
screw max
4,5 mm
Bohrschablone
drilling template
Senkrechte Montage
1 Deckelschraube (Anziehdrehmoment 1,1 Nm)
Montage- und Betriebsvorschrift SA-5 10 Montage
L-BAL-E328-D 2023/33 Index 002 Art.-Nr.
7/14
5 Elektrische Installation
5.1 EMV-gerechte Installation der Steuerleitungen
Um Einstreuungen zu vermeiden, muss auf ausreichenden Ab-
stand zu Netz- und Motorleitungen geachtet werden.
Bei Verwendung einer geschirmten Leitung muss der Schirm ein-
seitig am Signaleingang (des Auswertegerätes) mit dem Schutz-
leiter verbunden werden (so kurz und induktionsarm wie möglich!).
5.2 Anschluss Spannungsversorgung
Anschluss Spannungsversorgung an den Klemmen: “10 V” und
“GND”. Dabei ist unbedingt darauf zu achten, dass die Spannung
innerhalb der zulässigen Toleranzangaben liegt (
Technische
Daten und seitlich angebrachtes Typenschild).
Gefahr durch elektrischen Strom
Es sind ausschließlich PELV-Stromquellen zu verwenden, die eine
sichere elektrische Trennung der Betriebsspannung nach
IEC/DIN EN 60204-1 gewährleisten.
Es besteht keine Potenzialtrennung zwischen Versorgungsspan-
nung und Ausgangssignal.
5.3 Ausgangsspannung 0 - 10 V
Anschluss an den Klemmen “A” und “GND” (I
max
Technische
Daten).
Information
•Die Ausgangsspannung ist direkt von der Versorgungsspan-
nung abhängig!
•Ausgänge mehrerer Geräte dürfen nicht miteinander verbunden
werden!
•Es besteht keine Potenzialtrennung zwischen Versorgungs-
spannung und Ausgangssignal.
Montage- und Betriebsvorschrift SA-5 10 Elektrische Installation
L-BAL-E328-D 2023/33 Index 002 Art.-Nr.
8/14
Im Auslieferungszustand sind den wählbaren Stufen folgende
Ausgangsspannungen zugeordnet:
Stufe 0 0 V
Stufe 1 2 V
Stufe 2 4 V
Stufe 3 6 V
Stufe 4 8 V
Stufe 5 10 V
Potenziometer "Offset"
Offset
75 100%
Über das interne Potenziometer "Offset" kann die Ausgangsspan-
nung reduziert werden.
•Rechtsanschlag (Werkseinstellung) keine Reduzierung.
•Linksanschlag maximale Reduzierung der Ausgangsspan-
nung um 25 %.
Stecker "J1 Step 5"
10V
Offset
J1
Step 5
Mit internem Stecker "J1 Step 5" kann gewählt werden, ob die
Einstellung mit dem Potenziometer "Offset" auch für die Stufe 5
wirksam sein soll.
•Stecker "J1" in Position oben "Offset" (Werkseinstellung)
Einstellung "Offset" wirkt auf Stufen 1 - 5.
•Stecker "J1" in Position unten "10 V" Einstellung "Offset"
wirkt nur auf Stufen 1 - 4.
Montage- und Betriebsvorschrift SA-5 10 Elektrische Installation
L-BAL-E328-D 2023/33 Index 002 Art.-Nr.
9/14
Beispiel: Stufen und mögliche Ausgangsspannungen
04.02.2016
v_u_out_S-5EC.vsd
Uout
[V]
10
0123 4 5
1
2
3
4
5
0
8
6
4
2
A: Offset = 100 %
B: Offset = 90 %, J1 = Offset
C: Offset = 75 %, J1 = 10 V
Montage- und Betriebsvorschrift SA-5 10 Elektrische Installation
L-BAL-E328-D 2023/33 Index 002 Art.-Nr.
10/14
Tabla de contenidos
Idiomas:
Otros manuales de Cambiar de Helios
