Montage- und Gebrauchsanweisung S. 3/12
1. Zu dieser Anleitung
Lesen Sie diese Montage- und Gebrauchsanweisung gut durch und bewahren
Sie sie in der Nähe des Gerätes auf. So können Sie jederzeit Informationen zu
Ihrer Sicherheit und zur Bedienung nachlesen.
Symbole in Warnhinweisen
In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine
Gefahr ausgeht, ein Warnhinweis angebracht. Befolgen Sie diese Warnhinweise
unbedingt. So vermeiden Sie Sachschäden und Verletzungen, die im schlimmsten
Fall sogar tödlich sein können.
In den Warnhinweisen werden Signalwörter verwendet, die folgende Bedeutun-
gen haben:
GEFAHR!
Wenn Sie diesen Warnhinweis nicht beachten, sind Tod oder schwere
Verletzungen die Folge.
WARNUNG!
Wenn Sie diesen Warnhinweis nicht beachten, können Tod oder schwere
Verletzungen die Folge sein.
VORSICHT!
Wenn Sie diesen Warnhinweis nicht befolgen, können leichte Verletzun-
gen die Folge sein.
ACHTUNG!
Dieses Signalwort warnt Sie vor Sachschäden.
Andere Symbole
Dieses Symbol kennzeichnet Tipps und nützliche Hinweise.
Bedienungsanleitung lesen
Montage- und Gebrauchsanweisung S. 4/12
2. Wichtige Hinweise zu Ihrer Sicherheit
Das Fernstart-System ist nach anerkannten sicherheitstechnischen
Regeln gebaut. Dennoch können bei der Verwendung Gefahren
entstehen. Befolgen Sie deshalb die folgenden Sicherheitshinweise
und die speziellen Warnhinweise in den einzelnen Kapiteln.
2.1. Bestimmungsgemäßer Gebrauch
Das Fernstart-System ermöglicht das Schalten des Fernstartes ei-
ner Sauna-Steuerung über Geräte wie Smartphone, Tablet, Alexa,
Google home etc.
Der Fernstart-System darf nur zum Schalten eines Saunaofens,
der die Abdeckprüfung nach Absatz 19.101 der EN 60335-2-53
besteht, verwendet werden. Alternativ muss eine entsprechende
Sicherheitsabschaltung beim Ofen oder eventuell auch ein Türkon-
taktschalter installiert werden.
Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungs-
gemäß. Nicht bestimmungsgemäßer Gebrauch kann zur Beschä-
digung des Produkts, zu schweren Verletzungen oder Tod führen.
2.2. Sicherheitshinweise
ƔDie Montage darf nur durch eine Elektrofachkraft oder eine ver-
JOHLFKVZHLVHTXDOL¿]LHUWH3HUVRQDXVJHIKUWZHUGHQ
ƔMontage- und Anschlussarbeiten an die Saunasteuerung dürfen
nur im spannungsfreien Zustand durchgeführt werden.
ƔBeachten Sie auch die örtlichen Bestimmungen am Aufstellort.
ƔDas Gerät darf nicht von Kindern unter 8 Jahren verwendet
werden.
DE
Montage- und Gebrauchsanweisung S. 5/12
ƔDas Gerät darf von Kindern über 8 Jahren, von Personen mit
verringerten psychischen, sensorischen oder mentalen Fähig-
keiten und von Personen mit Mangel an Erfahrung und Wissen
unter folgenden Bedingungen verwendet werden:
– wenn sie beaufsichtigt werden.
– wenn ihnen die sichere Verwendung gezeigt wurde und sie
die Gefahren, die entstehen können, verstehen.
ƔStellen Sie sicher, dass keine brennbaren Gegenstände auf dem
Saunaofen liegen, bevor Sie die Saunasteuerung einschalten.
Ɣ :HQQ6LHXQWHUGHP(LQÀXVVYRQ$ONRKRO0HGLNDPHQWHQRGHU
Drogen stehen, verzichten Sie aus gesundheitlichen Gründen
auf das Saunabad.
ƔBei Problemen, die in den Montageanweisungen nicht ausführ-
lich genug behandelt werden, wenden Sie sich zu Ihrer eigenen
Sicherheit an Ihren Lieferanten.
Montage- und Gebrauchsanweisung S. 6/12
3. Produktbeschreibung
3.1. Lieferumfang
ƔFernstart-System
ƔKurzanleitung
3.2. Produktfunktionen
Der Fernstart-System ermöglicht das Schalten des Fernstartes einer Sauna-
Steuerung über Geräte wie Smartphone, Tablet, Alexa, Google Home etc.
Kompatible Saunasteuerungen:
ƔPro-Serie
ƔXenio
Ɣ;D¿U
Die Bedienung erfolgt über eine App, welche für Android (Google Play Store)
und für IOS (App Store) kostenlos erhältlich ist.
4. Montage
Beachten Sie bei der Montage die Technischen Daten auf Seite 12:
55 mm
85 mm
85 mm 12 mm
ƔDas Fernstart-System hat die Schutz-
klasse IP65
ƔDie Umgebungstemperatur muss im
Bereich von -40 °C und +40 °C liegen.
ƔDie Kabel müssen bis 150 °C tempera-
turbeständig sein, wenn Sie in der Ka-
binenwand verlegt werden (Spannungs-
versorgung mit Silikonkabel verlängern)
DE
Montage- und Gebrauchsanweisung S. 7/12
5. Anschlussplan
Beachten Sie beim elektrischen Anschluss der Saunasteuerung folgende Punkte:
ƔArbeiten an der Saunasteuerung dürfen nur im spannungsfreien Zustand
durchgeführt werden.
ƔBeachten Sie die Montageanleitung der jeweiligen Saunasteuerung.
schwarz - ST1 ...............
braun- L1 ......................
grau - N .........................
rot - S (Fernstart) ..........
rot - B (Fernstart) ..........
bei 4 und 5:
ƔPolung nicht relevant
Ɣbei Verwendung mit Türberwachung beachten Sie die Anleitung
der Türüberwachung
123 45

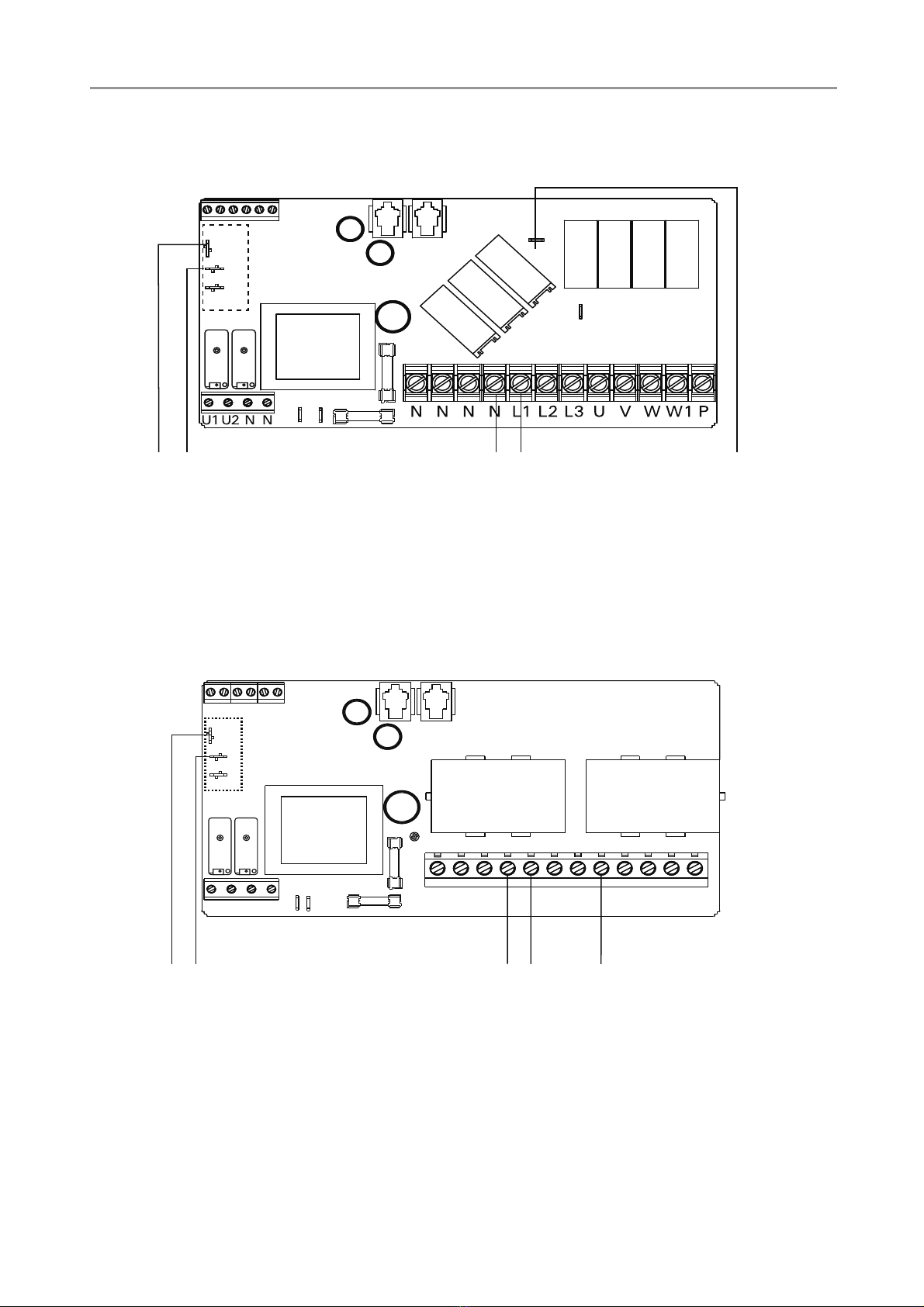

5.1. Anschluss an Pro-Serie (Pro B2/3, Pro C2/3, Pro D)
1
2
3
4
5
Montage- und Gebrauchsanweisung S. 8/12
5.3. Anschluss an Xar (CS110C, CS170)
5.2. Anschluss an Xenio (CX110C, CX170)
[
[
;7
;
;
;
1
23
4
5
18 8 1
111 1 / / / . :
. 98
;7
;
;
;
1234
5
DE
Montage- und Gebrauchsanweisung S. 9/12
6. Inbetriebnahme
Nachdem alle Kabel-Verbindungen hergestellt wurden, kann das Fernstart-System
in Betrieb genommen werden.
Die Geräte (Smartphone und Fernstart-System) müssen sich im selben Netzwerk
EH¿QGHQ

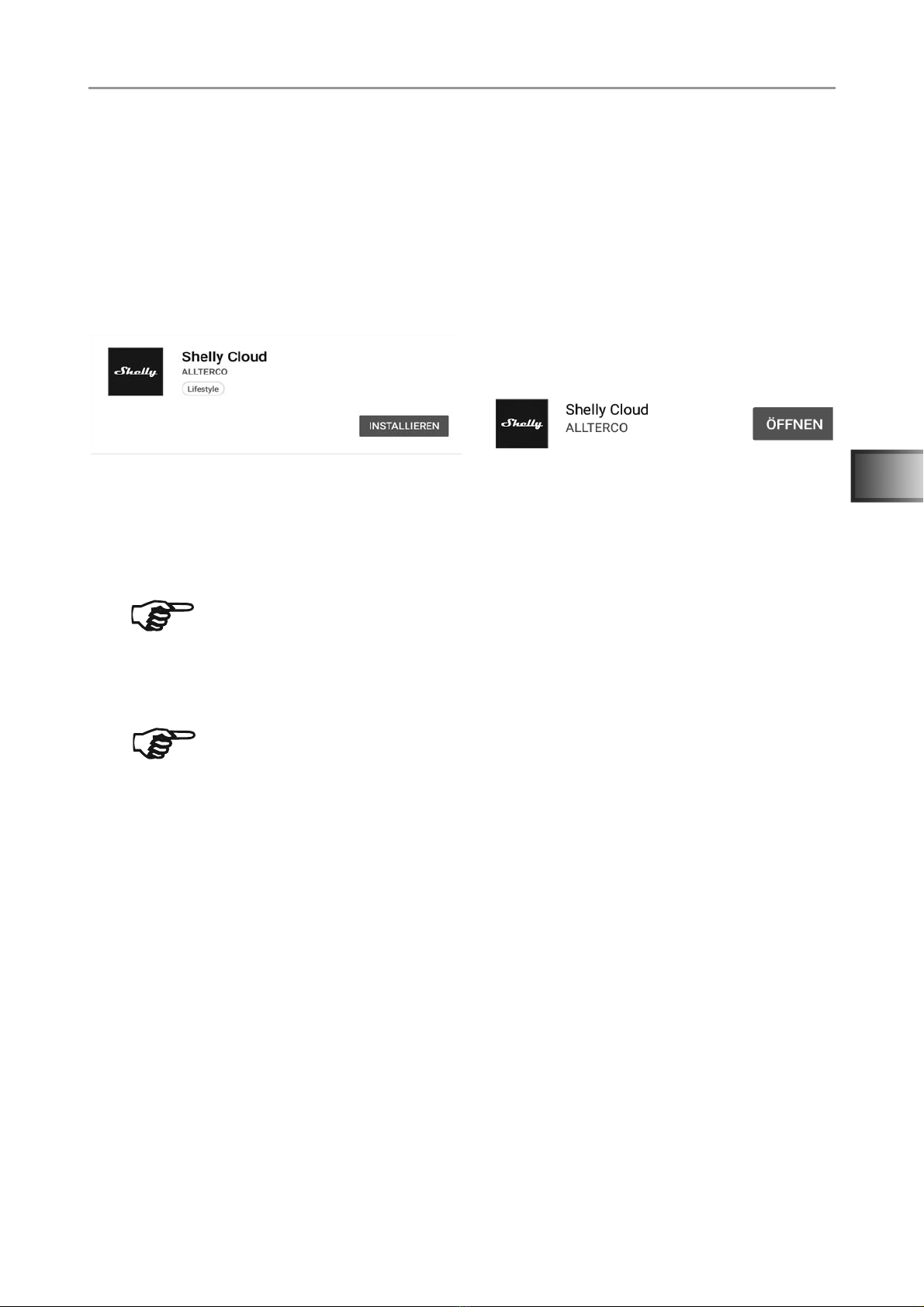

ƔÖffnen Sie Playstore und installieren Sie die App „Shelly Cloud“
Ɣ
Ɣ
Ɣ
Ɣ
ƔNach dem Öffnen folgende Schritte durchführen:
- Sprache auswählen
- Neuen Benutzer (Account) erstellen
AGB bestätigen
- Email-Adresse eingeben
- Passwort festlegen
- „Benutzerkonto anlegen“(bei Erst-Installation) oder „Ich habe einen
Account“ auswählen
Es folgt eine Bestätigung, dass dies funktioniert hat.
Loggen Sie sich nun mit dem Passwort ein und bestätigen Sie noch ein-
mal die AGB.
Seien Sie vorsichtig, wenn Sie bei der Registrierung Ihre Email-
Adresse eingeben, da diese benötigt wird, falls Sie Ihr Passwort
vergessen.
Im Fall, dass Sie Ihr Passwort vergessen haben, geben Sie einfach
die Email-Adresse, welche Sie bei der Registrierung verwendet
haben, ein. Sie erhalten dann Anweisungen zum Ändern des Pass-
wortes.
Montage- und Gebrauchsanweisung S. 10/12
7. Bedienung
Nach der Registrierung erstellen Sie einen Raum.
Raumname (z. Bsp.: Sauna) und ordnen dem Raum ein Bild zu. Als Bild kann
auch ein Foto aus Ihrer Gallerie verwendet werden.
Drücken Sie Gerät hinzufügen und starten Sie die Suche nach einem neuen Gerät.
Folgen Sie den Anweisungen am Gerät (Zugriff Standort freigben,Auswahl W-
LAN, Eingabe Passwort, ...)
