Montageanleitung

Talis E

33455000

33457000

Talis S

32475000

32477000

Focus S

31743000

Focus E

31744000

Talis E²

31645000

31646000

D Achtung!

Die Armatur muss nach den gültigen Normen

montiert, gespült und geprüft werden.

Eigensicher gegen Rückfließen.

Rückflussverhinderer müssen gemäß DIN EN

1717 regelmäßig in Übereinstimmung mit na-

tionalen oder regionalen Bestimmungen (DIN

1988 einmal jährlich) auf ihre Funktion geprüft

werden.

F Attention!

La robinetterie doit être installée, rincée et con-

trôlée conformément aux normes valables.

Avec dispositif anti-retour.

Les clapets anti-retour doivent être examinés

régulièrement conformément à la norme EN

1717 ou conformément aux dispositions na-

tionales ou régionales quant à leur fonction

(au moins une fois par an).

GB Attention!

The fitting must be installed, flushed and tested

after the valid norms.

Back flow and vacuum breaker.

The non return valves must be checked regularly

according to DIN EN 1717 in accordance with

national or regional regulations (at least once

a year).

I Attenzione!

La rubinetteria deve essere installata, pulita e

testata secondo le istruzioni riportate.

Sicurezza antiriflusso

La valvola di non ritorno deve essere controllata

regolarmente come da DIN EN 1717, secondo

le normative nazionali e regionali (almeno una

volta all'anno).

E Atención! El grifo tiene que ser instalado, pro-

bado y testado, según las normas en vigor.

Seguro contra el retorno

Las válvulas anti-retorno tienen que ser controladas

regularmente según la norma DIN EN 1717,

en acuerdo con las regulaciones nacionales o

regionales (una vez al año, por lo menos).

NL Let op! Leidingen doorspoelen volgens Norm.

De mengkraan vervolgens monteren en contro-

leren.

Beveiligd tegen terugstromen

Keerkleppen moeten volgens DIN EN 1717

regelmatig en volgens plaatselijk geldende ei-

sen op het funktioneren gecontroleerd worden.

(Tenminste een keer per jaar)

DK Bemærk! Ifølge gældende regler, skal arma-

turet monteres, skylles igennem og afprøves.

Med indbygget kontraventil

Ifølge DIN EN 1717 skal gennmestrømnings-

begrænsere i overenstemmelse med nationale

regler afprøves regelmæssigt (mindst en gang

om året).

P Atenção! A misturadora deve ser instalada,

purgada e testada de acordo com as normas

em vigor.

Função anti-retorno e anti-vácuo

As válvulas anti-retorno devem ser verificadas

regularmente de acordo com a DIN EN 1717

segundo os regulamentos nacionais ou regio-

nais (pelo menos uma vez por ano).

PL Uwaga! Armatura musi być zamontowa-

na, przepłukana i wypróbowana według

obowiązujących norm!

Zabezpieczenie przed przepływem zwrotnym

Zawory zwrotne muszą być, według normy

DIN EN 1717 na regionalnych warunkach,

kontrolowane (przynajmniej raz w roku).

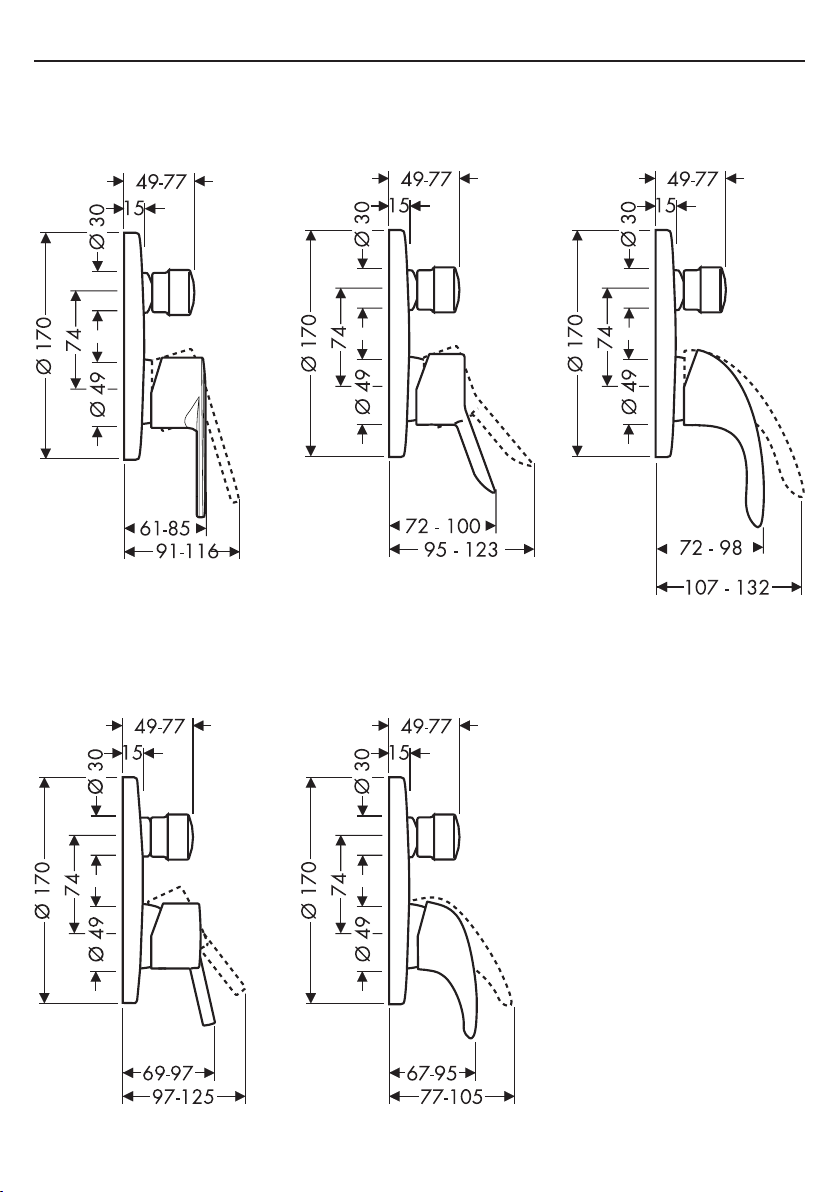

Talis E²

31645000

31646000

Talis E

33455000

33457000

Talis S

32475000

32477000

Focus S

31743000 Focus E

31744000

1.1

43x1,5

13x2

16x2,3 20x2,5

30x5

48x5

Sicherheitseinrichtungen

safety device

1.1

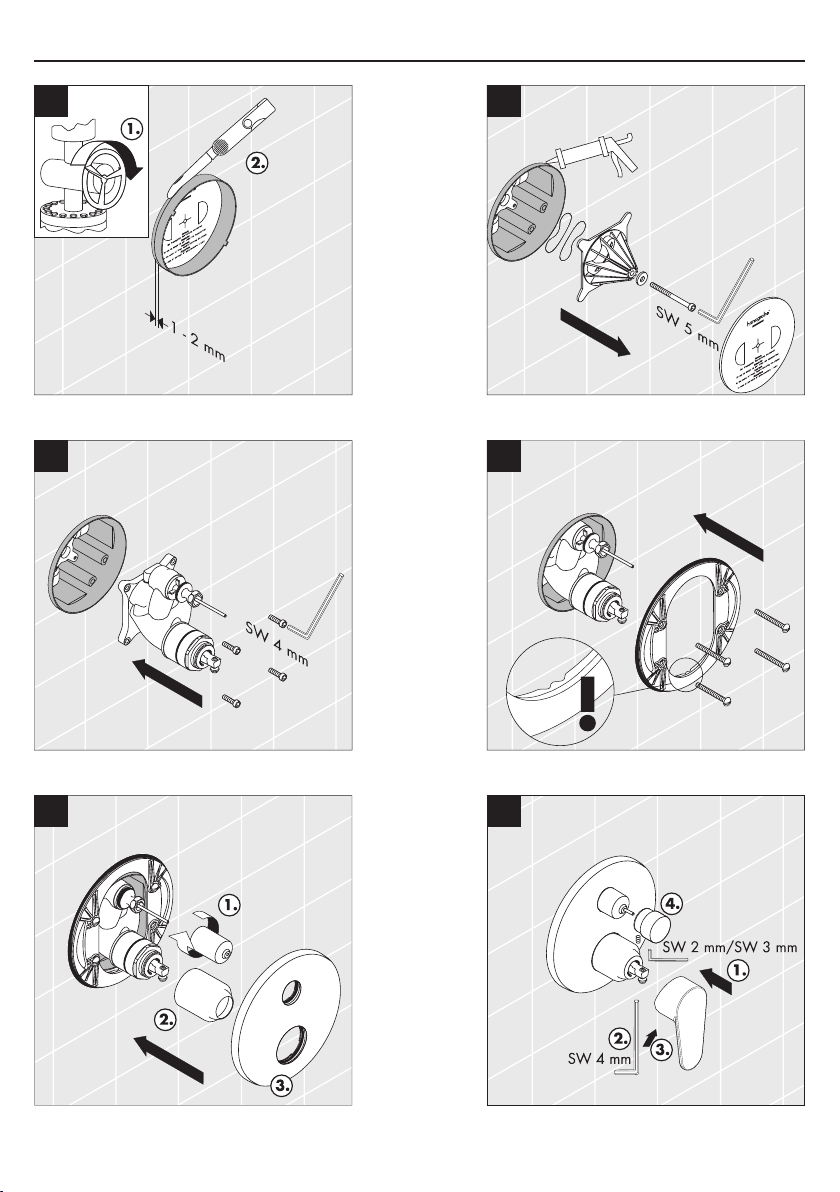

1 2

3 4

5 6

Bedienung

Durch Ziehen am Griff wird der Mischer geöffnet.

Schwenkung nach links = warmes Wasser,

Schwenkung nach rechts = kaltes Wasser.

Umstellen zur Handbrause durch Ziehen am Um-

stellerknopf. Die Rückstellung erfolgt nach Schließen

des Griffes automatisch.

Technische Daten

Betriebsdruck: max. 1 MPa

Empfohlener Betriebsdruck: 0,1 - 0,5 MPa

Prüfdruck: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Heißwassertemperatur: max. 80° C

Empfohlene Heißwassertemperatur: 65° C

Abgang Wanne bei 0,3 MPa: ca. 24 l/min

Abgang Brause bei 0,3 MPa: ca. 24 l/min

Prüfzeichen:

31743000/31744000/

32475000/33455000: DVGW

33455000: PA-IX 9059/ICA

31645000/31743000/31744000/

32475000/33455000: PA-IX 9709/ICC

32477000/33457000: PA-IX 18097/IDC

32477000/33457000:

SVGW 0004-4251

31645000/31743000/31744000/

32475000/33455000:

SVGW 0411-4903

Hansgrohe Einhandmischer können in Verbindung

mit hydraulisch und thermisch gesteuerten Durch-

lauferhitzern eingesetzt werden, wenn der Fließdruck

mindestens 0,15 MPa beträgt.

Deutsch

Einhandmischer mit Warmwasserbegrenzung,

Justierung siehe Seite 15.

In Verbindung mit Durchlauferhitzern darf keine

Warmwassersperre eingebaut sein!

Da bei einem Defekt der Funktionsteile Wasser an der

Ibox austreten kann, muss die Ibox über der Wanne

montiert werden, damit austretendes Wasser in die

Wanne abfließen kann!

Die Sicherheitseinrichtungen der Armaturen

31646000/32477000/33457000 müssen einmal

jährlich auf ihre Funktion geprüft werden.

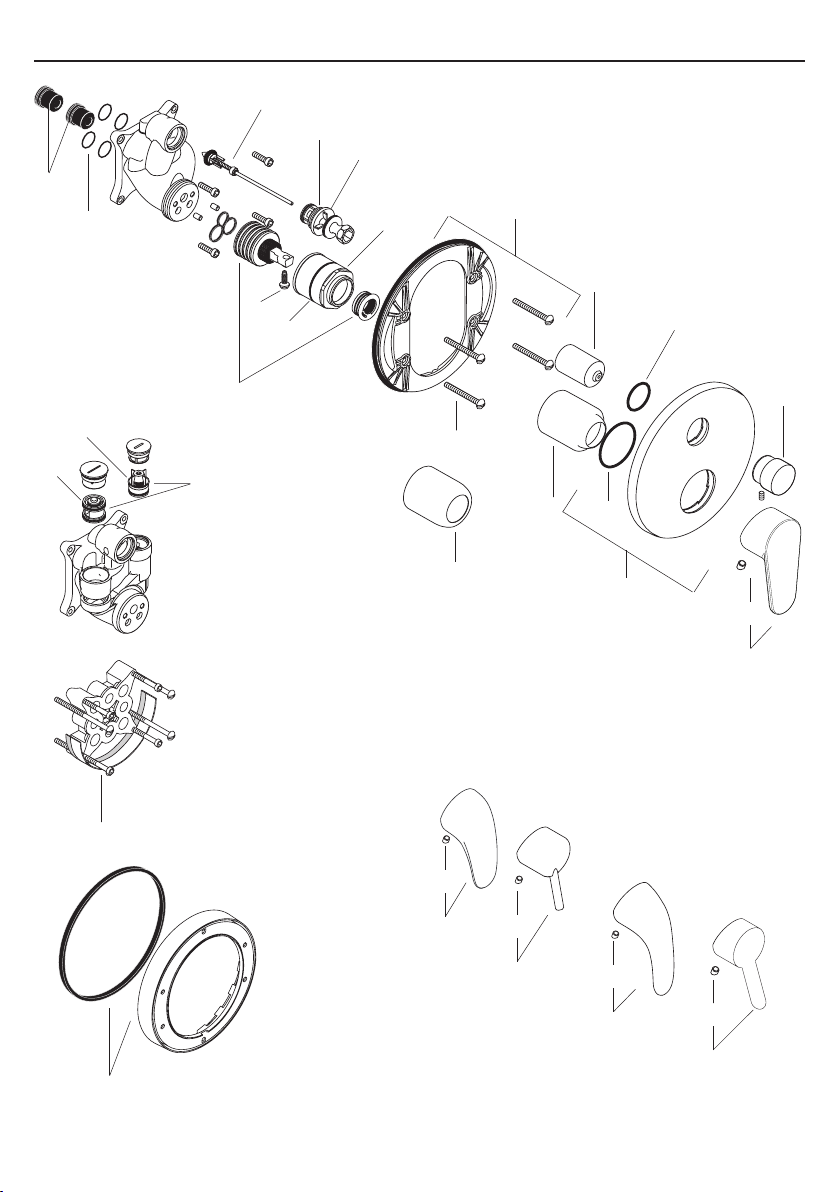

Serviceteile (siehe Seite 4)

1 Griff Talis E² 31692000

1.1 Griffstopfen 96338000

2 Griff Focus S 31793000

3 Griff Focus E 31791000

4 Griff Talis S 32092000

5 Griff Talis E 33091000

5.1 Griffstopfen 94191000

6 Rosette 96453000

7 Kugelrosette Talis E² 96348000

8 Trägerschrauben (4) 96454000

9 Trägerrosette 96447000

10 Mutter 95007000

11 Sicherungsschraube 96059000

12 Schalldämpfer 94073000

13 Umsteller 95014000

14 Kartusche kpl. 92730000

15 Umstellerhülse 96448000

16 Zugknopf 13471000

17 Kugelrosette 95010000

18 Verlängerung 25 mm 13595000

19 Verlängerung 22 mm 13596000

20 Rohrbelüfter 96753000

21 Rückflussverhinderer 96655000

Störung Ursache Abhilfe

Mischer schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen

Mischer tropft - Kartusche defekt, Ablagerungen - Kartusche austauschen

Umsteller funktioniert nicht - Zu geringer Wasserdruck

- Umsteller defekt - Wasserdruck erhöhen

- Umsteller austauschen

Zu niedere Heißwassertemperatur,

kein Kaltwasser

Durchlauferhitzer springt an, wenn

Kaltwasser angewählt wird

- Warmwasserbegrenzung falsch

eingestellt

- Kreuzfluss

- Warmwassserbegrenzung

einstellen

- Kartusche austauschen

Français

Instructions de service

En levant ou en baissant l'étrier de commande on

actionne l'ouverture ou la fermeture du mitigeur.

En tournant sur la droite = eau froide,

en tournant sur la gauche = eau chaude.

Tirer le bouton pour l’inversion à la douchette.

L’inverseur revient automatiquement après la fer-

meture d’eau.

Informations techniques

Pression max. de service autorisée:1 MPa

Pression de service conseillée: 0,1 - 0,5 MPa

Pression maximum de contrôle: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Température max. d'eau chaude: 80° C

Température recommandée: 65° C

Débit à 0,3 MPa:

env. 24/24 l/min

Claasification accoustique et débit:

32477000/33457000:

SVGW 0004-4251

31645000/31743000/31744000/

32475000/33455000:

SVGW 0411-4903

Les mitigeurs monocommandes Hansgrohe fonction-

nent également en association à des chauffe-eau à

commande hydraulique ou thermique à condition

que la pression soit au minimum de 0,15 MPa.

Mitigeur avec limitation de la température: consulter

la page 15 pour le réglage

Une limitation de la température n’est pas nécessaire

quand le mitigeur est alimenté par un chauffe-eau

instantané.

Parceque l’eau pourrait fuir de l’ibox pour une dé-

faillance des pièces de fonctionnement, l’ibox doit

être monter au dessus de la baignoire pour que la

fuite puisse s’écouler dans la baignoire.

Pièces détachées (voir pages 4)

1 Poignée Talis E² 31692000

1.1 Cache vis 96338000

2 Poignée Focus S 31793000

3 Poignée Focus E 31791000

4 Poignée Talis S 32092000

5 Poignée Talis E 33091000

5.1 Cache vis 94191000

6 Rosace 96453000

7 Rosace Talis E² 96348000

8 Vis du support (4) 96454000

9 Support de rosace 96447000

10 Écrou 95007000

11 Vis 96059000

12 Silencieux 94073000

13 Inverseur 95014000

14 Cartouche cpl. 92730000

15 Douille d`inverseur 96448000

16 Bouton d’inverseur 13471000

17 Rosace 95010000

18 Jeu de rallonge 25 mm 13595000

19 Jeu de rallonge 22 mm 96753000

21 Clapet anti-retour 96655000

Disfonctionnement Cause Solution

Dureté de fonctionnement - Cartouche défectueuse,entartrée - Changer la cartouche

Le mitigeur goutte - Cartouche défectueuse, entartrée - Changer la cartouche

L’inverseur ne fonctionne pas - Pression d’alimentation

insuffisante

- Inverseur défectueux

- Augmenter la pression

d’alimentation

- Changer l’inverseur

Température d’eau chaude trop

basse, pas d´eau froide

Le chauffe eau instantanése met en

route quand on puise de l’eau froide

- Limiteur de température mal

positionné

- Flux inversé

- Positionner le limiteur de

température

- Changer la cartouche

English

Operation

The mixer is activated by pulling the lever handle.

Turning to the left = warmer water,

turning to the right = cooler water.

The flow is changed from bath to shower function

by pulling the diverter knob. After shutting off the

water flow, the mixer returns automatically to the

bath function.

Technical Data

Operating pressure: max. 1 MPa

Recommended operating pressure: 0,1 - 0,5 MPa

Test pressure: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Hot water temperature: max. 80° C

Recommended hot water temperature: 65° C

Rate of flow 0,3 MPa: approx.

24/24 l/min

Test certificate:

32475000 / 33455000: WRAS

Hansgrohe single lever mixers can be used together

with hydraulically and thermically controlled con-

tinuous flow heaters if the flow pressure is at least

0,15 MPa.

To adjust the hot water limiter on single lever mixers,

please see page 15.

Don’t install a hot-water-barrier in combination with

flow-heater!

Install the ibox always above the bath-tup. If parts of

the ibox will broken, the water can flow in there!

The safety device of 31646000/32477000/

33457000 must be checked once a year.

Install the ibox always above the bath-tup. If parts of

the ibox will broken, the water can flow in there!

Spare parts (see page 4)

1 handle Talis E² 31692000

1.1 screw cover 96338000

2 handle Fcus S 31793000

3 handle Focus E 31791000

4 handle Talis S 32092000

5 handle Talis E 33091000

5.1 screw cover 94191000

6 flange 96453000

7 flange Talis E² 96348000

8 fixing screw (4) 96454000

9 sub plate 96447000

10 nut 95007000

11 locking screw for handle 96059000

12 noise reduction 94073000

13 selector assy 95014000

14 cartridge cpl. 92730000

15 sleeve 96448000

16 diverter knob 13471000

17 flange 95010000

18 extension 25 mm 13595000

19 extension 22 mm 13596000

20 vacuum breaker 96753000

21 non return valve 96655000

Fault Cause Remedy

Mixer stiff - Cartridge defective, calcified - Exchange cartridge

Mixer dripping - Cartridge defective

Sedimentation - Exchange cartridge

Diverter not operating - Water pressure to low

- Diverter defective - Increase water pressure

- Exchange diverter

Hot water temperature too low

No cold water

Instantaneous water heater

starts up when cold water is

selected

- Hot water limiter incorrectly set

- Crossflow - Set hot water limiter

- Exchange cartridge

Italiano

Uso

Il miscelatore si apre tirando la maniglia a forma

di staffa.

Rotazione verso sinistra = acqua calda,

rotazione verso destra = acqua fredda.

Si può cambiare la funzione da vasca a doccia

tirando il pomello deviatore. Dopo la chiusura del

flusso dell’acqua, il miscelatore torna automatica-

mente alla funzione vasca.

Dati tecnici

Pressione d'uso: max. 1 MPa

Pressione d'uso consigliata: 0,1 - 0,5 MPa

Pressione di prova: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura dell'acqua calda: max. 80° C

Temp. dell'acqua calda consigliata: 65° C

Portata in erogazione: 24/24 l/min

0,3 MPa

Segno di verifica:

32477000/33457000:

SVGW 0004-4251

31645000/31743000/31744000/

32475000/33455000:

SVGW 0411-4903

I miscelatori Hansgrohe possono venire usati con

caldaie a “bassa pressione” se la pressione del

flusso è almeno di 0,15 MPa.

Regolazione del limitatore di erogazione di acqua

calde dei miscelatori monocomando, vedere pa-

gina 15.

In combinazione con le caldaie istantanee, il

limitatore di erogazione di acqua calda non è

necessario.

Installare sempre l’ibox sopra alla vasca o al piatto

doccia, poiché in caso di fuoriuscita d’acqua questa

verrà convogliata allo scarico.

Parti di ricambio (vedi pagg. 4)

1 Maniglia Talis E² 31692000

1.1 Tappino 96338000

2 Maniglia Focus S 31793000

3 Maniglia Focus E 31791000

4 Maniglia Talis S 32092000

5 Maniglia Talis E 33091000

5.1 Tappino 94191000

6 Copertura 96453000

7 Cappuccio Talis E² 96348000

8 Vite portante (4) 96454000

9 Copertura portante 96447000

10 Ghiera di fissaggio 95007000

11 Avvitare di sicurezza 96059000

12 Sorbente acustico 94073000

13 Deviatore 95014000

14 Cartuccia completa 92730000

15 Cappuccio 96448000

16 Pomello 13471000

17 Cappuccio 95010000

18 Prolunga 25 mm 13595000

19 Prolunga 22 mm 96753000

21 Valvola antiriflusso 96655000

Guasto Causa Soluzione possibile

Miscelatore duro - cartuccia difettosa, pieno di

calcare - sostituire la cartuccia

Miscelatore gocciola - cartuccia difettosa - sostituire la cartuccia

Deviatore non funziona - pressione d’acqua troppo

bassa

- deviatore difettoso

- alzare la pressione d’acqua

- sostituire il deviatore

Temperatura dell’acqua calda

troppo bassa, niente acqua

fredda, caldaia istantanea si

accende

quando si seleziona acqua

fredda

- limitazione dell’acqua calda

regolata male

- flusso incrociato

- regolare la limitazione

dell’acqua calda

- sostituire la cartuccia

Español

Manejo

El mezclador se abre levantando la manecilla.

Giro hacia la izquierda = agua caliente,

giro hacia la derecha = agua fría.

Al estirar del inversor, se pasa a la función de tel-

educha. Al cerrar el mando vuelve automáticamente

a su posición inicial.

Datos técnicos

Presión en servicio: max .1 MPa

Presión recomendada en servicio: 0,1 - 0,5 MPa

Presión de prueba: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura del agua caliente: max. 80° C

Temp. recomendada del

agua caliente: 65° C

Caudal máximo:

24/24 l/min 0,3 MPa

Los mezcladores Hansgrohe pueden ser utilizado

junto con calentadores continuos de agua que sean

manejados de manera hidráulica o térmica, siempre

que la presión del caudal ascienda a un mínimo

de 0,15 MPa.

Mezclador monomando con limitación del caudal

de agua caliente; ajuste ver pagina 15.

En combianción con calentadores instantáneos no

es necesario una limitación del caudal de agua

caliente.

Instalar el ibox siempre por encima de la bañera ya

que, si se rompiera alguna pieza del ibox, el agua

estaría contenida.

Repuestos (ver página 4)

1 Manecilla Talis E² 31692000

1.1 Tapón 96338000

2 Manecilla Focus S 31793000

3 Manecilla Focus E 31791000

4 Mando Talis S 32092000

5 Manecilla Talis E 33091000

5.1 Tapón 94191000

6 Embellecedor 96453000

7 Florón Talis E² 96348000

8 Tornillo portador (4) 96454000

9 Florón portador 96447000

10 Tuerca 95007000

11 Tornillo 96059000

12 Silenciador 94073000

13 Inversor 95014000

14 Cartucho completo 92730000

15 Carcasa del inversor 96448000

16 Tirador inversor 13471000

17 Florón 95010000

18 Prolongación 25 mm 13595000

19 Prolongación 22 mm 96753000

21 Válvula antirretorno 96655000

Fallo Causa Remedio

Manecilla va dura - cartucho calcificado / dañado - cambiar cartucho

Grifo pierde agua - cartucho calcificado / dañado - cambiar cartucho

Iversor no funciona - falta presión

- inversor defecto - aumentar presión

- cambiar inversor

temperatura del agua

demasiado baja no hay agua

fría calentador se dispara al

abrir agua fría

- tope de agua caliente mal

puesto

- flujo cruzado

- ajustar tope

- cambiar cartucho

Otros manuales para Talis E2

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Accesorio de baño de Hans Grohe

Hans Grohe

Hans Grohe Euphoria/Retro-fit Shower System 27 867 Manual de usuario

Hans Grohe

Hans Grohe Talis Classic 14145 Series Manual de usuario

Hans Grohe

Hans Grohe MySelect 240 Showerpipe 26758400 Manual

Hans Grohe

Hans Grohe Croma 100 Vario27441000 Manual de usuario

Hans Grohe

Hans Grohe Rainfinity 130 3jet 26865 7 Series Manual

Hans Grohe

Hans Grohe Versostat 15345000 Manual

Hans Grohe

Hans Grohe Metropol S 14465 Series Manual

Hans Grohe

Hans Grohe Trio Stop 15981180 Manual de usuario

Hans Grohe

Hans Grohe Pulsify S 1jet EcoSmart 24125 Series Manual de usuario

Hans Grohe

Hans Grohe Flat Duschpaneel 27170000 Manual de usuario

Hans Grohe

Hans Grohe Metropol Classic 13425007 Manual de usuario

Hans Grohe

Hans Grohe AXOR Starck 10932 1 Series Manual de instrucciones

Hans Grohe

Hans Grohe Croma Select E Multi Wallbar Set 049410... Manual de instrucciones

Hans Grohe

Hans Grohe Locarno 04822 0 Series Manual de instrucciones

Hans Grohe

Hans Grohe Crometta E 240 1jet Reno Green Manual de usuario

Hans Grohe

Hans Grohe Croma 04908 0 Series Manual de instrucciones

Hans Grohe

Hans Grohe AXOR Citterio 39620000 Manual

Hans Grohe

Hans Grohe Axor Universal Accessories 42870000 Manual de usuario

Hans Grohe

Hans Grohe Raindance AIR Manual

Hans Grohe

Hans Grohe Raindance Rainfal 28433 Series Manual

Hans Grohe

Hans Grohe Axor Citterio 39961 1 Series Manual de instrucciones

Hans Grohe

Hans Grohe Croma 100 Multi 28538000 Manual de usuario

Hans Grohe

Hans Grohe PuraVida 28430 Series Manual

Hans Grohe

Hans Grohe AXOR Terrano 37965 1 Series Guía de instalación

Manuales populares de Accesorio de baño de otras marcas

DURAVIT

DURAVIT C.1 C15240 0090 Manual

Heatstore

Heatstore HSTRL500WTN Manual de usuario

Sunshower

Sunshower PURE SOLO Manual de usuario

Delabie

Delabie Delabie Sporting 714700 Manual de usuario

Kohler

Kohler K-13056 Instrucciones de montaje

ESS

ESS Container TCL-11 Manual de usuario

Mustee

Mustee 22C Manual de usuario

VITRA

VITRA V-Flow Manual de usuario

baliv

baliv DUK-80.30 T Manual de usuario

Malmet

Malmet B105BT Manual de usuario

bathstore

bathstore Transition H1690MM Guía

BELLOSTA

BELLOSTA Edward 0800/M Manual de usuario

baliv

baliv DU-5160 Manual de usuario

Franke

Franke PRTR0006 Manual de usuario

Gessi

Gessi RILIEVO 59011 Manual de usuario

noken

noken VITAE 100188525-N299998810 Manual de usuario

Allen + Roth

Allen + Roth 1142VA-30-201 Manual de usuario

Britex

Britex HBDA Manual de usuario
