Hans Grohe Status L Manual

DE Gebrauchsanleitung / Montageanleitung 2

FR Mode d'emploi / Instructions de montage 3

EN Instructions for use / assembly instructions 4

IT Istruzioni per l'uso / Istruzioni per Installazione 5

ES Modo de empleo / Instrucciones de montaje 6

NL Gebruiksaanwijzing / Handleiding 7

DK Brugsanvisning / Monteringsvejledning 8

PT Instruções para uso / Manual de Instalación 9

PL Instrukcja obsługi / Instrukcja montażu 10

CS Návod k použití / Montážní návod 11

SK Návod na použitie / Montážny návod 12

ZH 用户手册 / 组装说明 13

RU Руководство пользователя / Инструкция по

монтажу 14

HU Használati útmutató / Szerelési útmutató 15

FI Käyttöohje / Asennusohje 16

SV Bruksanvisning / Monteringsanvisning 17

LT Vartotojo instrukcija / Montavimo instrukcijos 18

HR Upute za uporabu / Uputstva za instalaciju 19

TR Kullanım kılavuzu / Montaj kılavuzu 20

RO Manual de utilizare / Instrucţiuni de montare 21

EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22

SL Navodilo za uporabo / Navodila za montažo 23

ET Kasutusjuhend / Paigaldusjuhend 24

LV Lietošanas pamācība / Montāžas instrukcija 25

SR Uputstvo za upotrebu / Uputstvo za montažu 26

NO Bruksanvisning / Montasjeveiledning 27

BG Инструкция за употреба / Инструкция за

употреба 28

SQ Udhëzuesi i përdorimit / Udhëzime rreth

montimit 29

AR  30

Status L

32861000

Montage siehe Seite 31

Prüfzeichen (siehe Seite 40)

Serviceteile (siehe Seite 37)

Wartung (siehe Seite 36)

Rückﬂussverhinderer müssen gemäß DIN EN

1717 regelmäßig in Übereinstimmung mit

nationalen oder regionalen Bestimmungen

(DIN 1988 einmal jährlich) auf ihre Funktion

geprüft werden.

Reinigung (siehe Seite 36) und bei-

liegende Broschüre

Bei vermindertem Wasserdurchsatz

Schmutzfangsieb zwischen Faustbrause und

Schlauch reinigen.

Bedienung (siehe Seite 35)

Hansgrohe empﬁehlt, morgens oder nach

längeren Stagnationszeiten den ersten hal-

ben Liter nicht als Trinkwasser zu verwenden.

Durchﬂussdiagramm

(siehe Seite 34)

 Normalstrahl mit EcoSmart®

 Normalstrahl ohne EcoSmart®

 Brausestrahl mit EcoSmart®

 Brausestrahl ohne EcoSmart®

Maße (siehe Seite 34)

Justierung (siehe Seite 33)

Einstellen der Warmwasserbegrenzung. In

Verbindung mit Durchlauferhitzern ist eine

Warmwassersperre nicht zu empfehlen.

Kein essigsäurehaltiges Silikon verwenden!

Symbolerklärung

Sicherheitshinweise

Bei der Montage müssen zur Vermeidung von

Quetsch- und Schnittverletzungen Handschuhe

getragen werden.

Große Druckunterschiede zwischen den Kalt- und

Warmwasseranschlüssen müssen ausgeglichen

werden.

Montagehinweise

• Vor der Montage muss das Produkt auf Transportschä-

den untersucht werden. Nach dem Einbau werden

keine Transport- oder Oberﬂächenschäden anerkannt.

• Die Leitungen und die Armatur müssen nach den gülti-

gen Normen montiert, gespült und geprüft werden.

• Die in den Ländern jeweils gültigen Installationsrichtli-

nien sind einzuhalten.

Technische Daten

Betriebsdruck: max. 1 MPa

Empfohlener Betriebsdruck: 0,1 - 0,5 MPa

Prüfdruck: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Heißwassertemperatur: max. 70°C

Empfohlene Heißwassertemperatur: 65°C

Thermische Desinfektion: max. 70°C / 4 min

Das Produkt ist ausschließlich für Trinkwasser konzipiert!

Deutsch

Montage voir pages 31

Classiﬁcation acoustique et

débit (voir pages 40)

Pièces détachées (voir pages 37)

Entretien (voir pages 36)

Les clapets anti-retour doivent être examinés

régulièrement conformément à la norme

EN 1717 ou conformément aux dispositions

nationales ou régionales quant à leur fonc-

tion (au moins une fois par an).

Nettoyage (voir pages 36) et bro-

chure ci-jointe

En cas de baisse du débit dévisser la dou-

chette poing et nettoyer le ﬁltre.

Instructions de service (voir

pages 35)

Hansgrohe recommande de ne pas utiliser

le premier demi-litre le matin ou après une

période de stagnation prolongée.

Diagramme du débit

(voir pages 34)

 Jet de pluie avec EcoSmart®

 Jet de pluie sans EcoSmart®

 Jet d'eau avec EcoSmart®

 Jet d'eau sans EcoSmart®

Dimensions (voir pages 34)

Etalonnage (voir pages 33)

Réglage de la limitation d'eau chaude. En

liaison avec les chauﬀe-eau, un blocage de

l'eau chaude n'est pas recommandable.

Ne pas utiliser de silicone contenant de

l'acide acétique!

Description du symbole

Consignes de sécurité

Lors du montage, porter des gants de protection

pour éviter toute blessure par écrasement ou

coupure.

Il est conseillé d'équilibrer les pressions de l'eau

chaude et froide.

Instructions pour le montage

• Avant son montage, s'assurer que le produit n'a

subi aucun dommage pendant le transport Après le

montage, tout dommage de transport ou de surface

ne pourra pas être reconnu.

• Les conduites et la robinetterie doivent être montés,

rincés et contrôlés selon les normes en vigueur.

• Les directives d'installation en vigueur dans le pays

concerné doivent être respectées.

Informations techniques

Pression de service autorisée: max. 1 MPa

Pression de service conseillée: 0,1 - 0,5 MPa

Pression maximum de contrôle: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Température d'eau chaude: max. 70°C

Température recommandée: 65°C

Désinfection thermique: max. 70°C / 4 min

Le produit est exclusivement conçu pour de l'eau

potable!

Français

Assembly see page 31

Test certiﬁcate (see page 40)

Spare parts (see page 37)

Maintenance (see page 36)

The check valves must be checked regularly

according to DIN EN 1717 in accordance

with national or regional regulations (at least

once a year).

Cleaning (see page 36) and en-

closed brochure

If the waterﬂow drops, clean the ﬁlter

located between hose and handspray.

Operation (see page 35)

Hansgrohe recommends not to use as drink-

ing water the ﬁrst half liter of water drawn

in the morning or after a prolonged period

of non-use.

Flow diagram

(see page 34)

 Normal spray with EcoSmart®

 Normal spray without EcoSmart®

 Regular with EcoSmart®

 Regular without EcoSmart®

Dimensions (see page 34)

Adjustment (see page 33)

To adjust the hot water limiter. Using a hot

water limiter in combination with a continu-

ous ﬂow water heater is not recommended.

Do not use silicone containing acetic acid!

Symbol description

Safety Notes

Gloves should be worn during installation to prevent

crushing and cutting injuries.

The hot and cold supplies must be of equal pres-

sures.

Installation Instructions

• Prior to installation, inspect the product for transport

damages. After it has been installed, no transport or

surface damage will be honoured.

• The pipes and the ﬁxture must be installed, ﬂushed

and tested as per the applicable standards.

• The plumbing codes applicable in the respective

countries must be oberserved.

Technical Data

Operating pressure: max. 1 MPa

Recommended operating pressure: 0,1 - 0,5 MPa

Test pressure: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Hot water temperature: max. 70°C

Recommended hot water temp.: 65°C

Thermal disinfection: max. 70°C / 4 min

The product is exclusively designed for drinking water!

English

Montaggio vedi pagg. 31

Segno di veriﬁca (vedi pagg. 40)

Parti di ricambio (vedi pagg. 37)

Manutenzione (vedi pagg. 36)

La valvola di non ritorno deve essere control-

lata regolarmente come da DIN EN 1717,

secondo le normative nazionali e regionali

(almeno una volta all'anno).

Pulitura (vedi pagg. 36) e brochure

allegata

In caso di diminuzione dell'erogazione

pulire il ﬁltro situato tra la doccetta ed il

ﬂessibile.

Procedura (vedi pagg. 35)

Hansgrohe raccomanda, di mattina oppure

dopo lunghi tempi di stagnazione, di non

utilizzare il primo mezzo litro come acqua

potabile.

Diagramma ﬂusso

(vedi pagg. 34)

 Getto normale a pioggia con Eco-

Smart®

 Getto normale a pioggia senza Eco-

Smart®

 Getto doccia con EcoSmart®

 Getto doccia senza EcoSmart®

Ingombri (vedi pagg. 34)

Taratura (vedi pagg. 33)

Regolazione del limitatore di erogazione

d'acqua calda. Un limitatore di erogazione

di acqua calda in combinazione con le

caldaie istantanee non è consigliabile.

Non utilizzare silicone contenente acido

acetico!

Descrizione simbolo

Indicazioni sulla sicurezza

Durante il montaggio, per pevitare ferite da schiac-

ciamento e da taglio bisogna indossare guanti

protettivi.

Attenzione! Compensare le diﬀerenze di pressione

tra i collegamenti dell'acqua fredda e dell'acqua

calda.

Istruzioni per il montaggio

• Prima del montaggio è necessario controllare che non

ci siano stati danni durante il trasporto. Una volta ese-

guito il montaggio, non verranno riconosciuti eventuali

danni di trasporto o delle superﬁci.

• Montare, lavare e controllare tubature e rubinetteria

rispettando le norme correnti.

• Vanno rispettate le direttive di installazione nazionali

vigenti nel rispettivo paese.

Dati tecnici

Pressione d'uso: max. 1 MPa

Pressione d'uso consigliata: 0,1 - 0,5 MPa

Pressione di prova: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura dell'acqua calda: max. 70°C

Temp. dell'acqua calda consigliata: 65°C

Disinfezione termica: max. 70°C / 4 min

Il prodotto è concepito esclusivamente per acqua

potabile!

Italiano

Montaje ver página 31

Marca de veriﬁcación (ver pági-

na 40)

Repuestos (ver página 37)

Mantenimiento (ver página 36)

Las válvulas anti-retorno tienen que ser con-

troladas regularmente según la norma DIN

EN 1717, en acuerdo con las regulaciones

nacionales o regionales (una vez al año,

por lo menos).

Limpiar (ver página 36) y folleto

anexo

En el caso que se redusera el caudal deberá

limpiarse el ﬁltro situado entre la ducha de

mano y el tubo.

Manejo (ver página 35)

Hansgrohe recomienda no utilizar el

primer medio litro como agua potable por

las mañanas o tras un largo periodo de

inactividad.

Diagrama de circulación

(ver página 34)

 Chorro de lluvia con EcoSmart®

 Chorro de lluvia sin EcoSmart®

 Chorro de ducha con EcoSmart®

 Chorro de ducha sin EcoSmart®

Dimensiones (ver página 34)

Ajuste (ver página 33)

Ajuste del límite de agua caliente. En com-

binación con calentadores continuos no es

recomendable utilizar un bloqueo de agua

caliente.

No utilizar silicona que contiene ácido

acético!

Descripción de símbolos

Indicaciones de seguridad

Durante el montaje deben utilizarse guantes para

evitar heridas por aplastamiento o corte.

Grandes diferencias de presión en servicio entre

agua fría y agua caliente deben equilibrarse.

Indicaciones para el montaje

• Antes del montaje se debe examinarse el producto

contra daños de transporte. Después de la instala-

ción no se reconoce ningún daño de transporte o de

superﬁcie.

• Los conductos y la grifería deben montarse, lavarse y

comprobarse según las normas vigentes.

• Es obligatorio el cumplimiento de las directrices de

instalación vigentes en el país respectivo.

Datos técnicos

Presión en servicio: max. 1 MPa

Presión recomendada en servicio: 0,1 - 0,5 MPa

Presión de prueba: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura del agua caliente: max. 70°C

Temp. recomendada del agua caliente: 65°C

Desinfección térmica: max. 70°C / 4 min

El producto ha sido concebido exclusivamente para

agua potable.

Español

Montage zie blz. 31

Keurmerk (zie blz. 40)

Service onderdelen (zie blz. 37)

Onderhoud (zie blz. 36)

Keerkleppen moeten volgens DIN EN 1717

regelmatig en volgens plaatselijk geldende

eisen op het funktioneren gecontroleerd

worden. (Tenminste een keer per jaar).

Reinigen (zie blz. 36) en bijgevoeg-

de brochure

Bij verminderde waterdoorvoer zeefje tussen

vuistdouche en slang schoonmaken.

Bediening (zie blz. 35)

Hansgrohe raadt aan om 's morgens na

langere stagnatietijden de eerste halve liter

niet als dinkwater te gebruiken.

Doorstroomdiagram

(zie blz. 34)

 Normale douchestraal met EcoSmart®

 Normale douchestraal zonder EcoS-

mart®

 Douchestraal met EcoSmart®

 Douchestraal zonder EcoSmart®

Maten (zie blz. 34)

Instellen (zie blz. 33)

Instellen van de warmwaterbegrenzing.

In combinatie met een doorstromer is een

warmwaterblokkering niet aanbevelens-

waardig.

Gebruik geen zuurhoudende silicone!

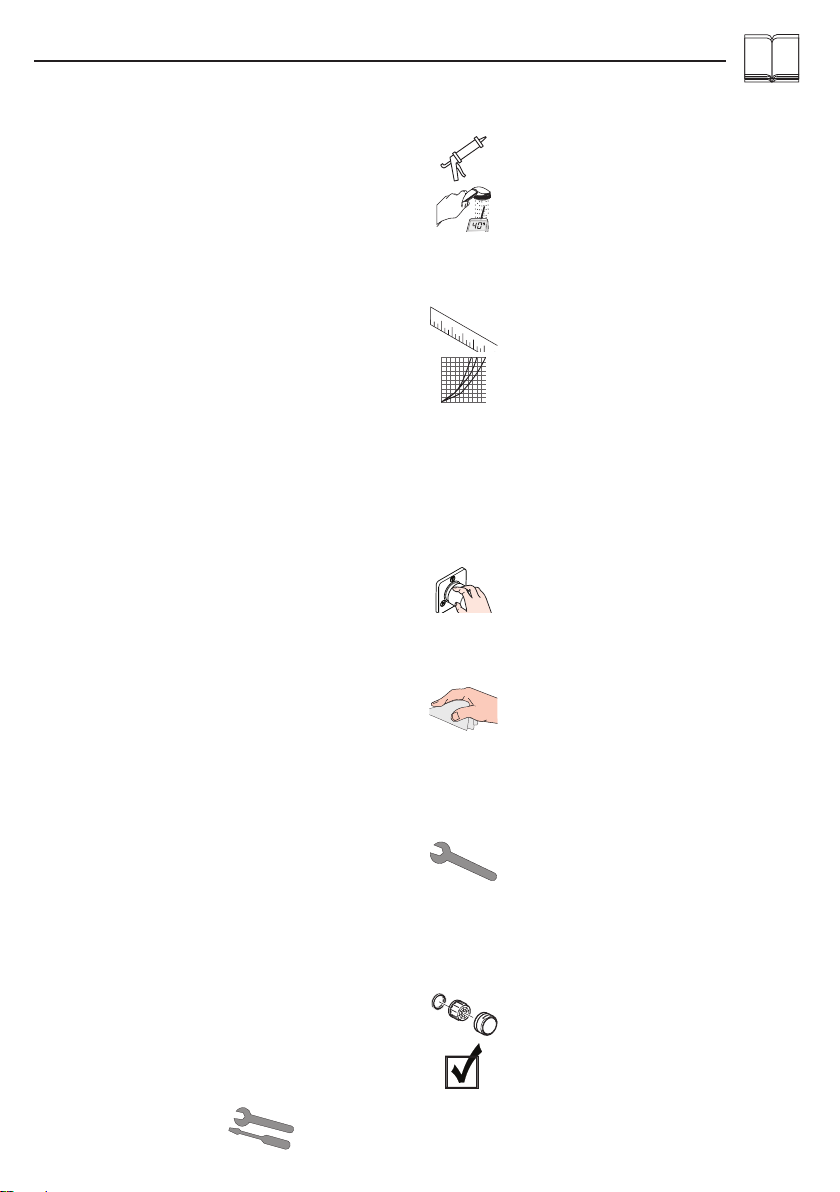

Symboolbeschrijving

Veiligheidsinstructies

Bij de montage moeten ter voorkoming van knel- en

snijwonden handschoenen worden gedragen.

Grote drukverschillen tussen de koud- en warmwater-

toevoer dienen vermeden te worden.

Montage-instructies

• Vóór de montage moet het product gecontroleerd

worden op transportschade. Na de inbouw wordt

geen transport- of oppervlakteschade meer aanvaard.

• De leidingen en armaturen moeten gemonteerd, ge-

spoeld en gecontroleerd worden volgens de geldige

normen.

• De in de overeenkomstige landen geldende installatie-

richtlijnen moeten nageleefd worden.

Technische gegevens

Werkdruk: max. max. 1 MPa

Aanbevolen werkdruk: 0,1 - 0,5 MPa

Getest bij: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatuur warm water: max. 70°C

Aanbevolen warm water temp.: 65°C

Thermische desinfectie: max. 70°C / 4 min

Het product is uitsluitend ontworpen voor drinkwater!

Nederlands

Montering se s. 31

Godkendelse (se s. 40)

Reservedele (se s. 37)

Service (se s. 36)

Ifølge DIN EN 1717 skal gennmestrømnings-

begrænsere i overenstemmelse med natio-

nale regler afprøves regelmæssigt (mindst en

gang om året).

Rengøring (se s. 36) og vedlagt

brochure

Ved formindsket vandmængde renses

perlatoren.

Brugsanvisning (se s. 35)

Hansgrohe anbefaler at den første halve liter

om morgenen eller efter længere stagne-

ringstider ikke anvendes som drikkevand.

Gennemstrømningsdiagram

(se s. 34)

 Normalstråle med EcoSmart®

 Normalstråle uden EcoSmart®

 Brusestråle med EcoSmart®

 Brusestråle uden EcoSmart®

Målene (se s. 34)

Forindstilling (se s. 33)

Indstilling af varmvandsbegrænsningen. I

forbindelse med gennemstrømningsvandvar-

mere anbefaler vi ikke en varmvandsspærre.

Der må ikke benyttes eddikesyreholdig

silikone!

Symbolbeskrivelse

Sikkerhedsanvisninger

Ved monteringen skal der bruges handsker for at

undgå kvæstelser og snitsår.

Større trykforskelle mellem koldt og varmt vand bør

udjævnes.

Monteringsanvisninger

• Før monteringen skal produktet kontrolleres for trans-

portskader. Efter monteringen godkendes transportska-

der eller skader på overﬂaden ikke længere.

• Ledningerne og armaturerne skal monteres, skylles og

kontrolleres iht. de gældende standarder.

• Installationsbestemmelserne, der gælder i det enkelte

land, skal overholdes.

Tekniske data

Driftstryk: max. 1 MPa

Anbefalet driftstryk: 0,1 - 0,5 MPa

Prøvetryk: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Varmtvandstemperatur: max. 70°C

Anbefalet varmtvandstemperatur: 65°C

Termisk desinfektion: max. 70°C / 4 min

Produktet er udelukkende beregnet til drikkevand!

Dansk

Montagem ver página 31

Marca de controlo (ver página

40)

Peças de substituição (ver página

37)

Manutenção (ver página 36)

As válvulas anti-retorno devem ser veriﬁca-

das regularmente de acordo com a DIN EN

1717 segundo os regulamentos nacionais

ou regionais (pelo menos uma vez por ano).

Limpeza (ver página 36) e brochura

em anexo

Se notar uma diminuição acentuada do

caudal, convém limpar o ﬁltro que está entre

o ﬂexível e a cabeça do chuveiro.

Funcionamento (ver página 35)

A Hansgrohe recomenda a não utilização

do primeiro meio litro de água, de manhã

ou após longas paragens, para ﬁns de

consumo.

Fluxograma

(ver página 34)

 operação normal com EcoSmart®

 operação normal sem EcoSmart®

 Chuveiro com EcoSmart®

 Chuveiro sem EcoSmart®

Medidas (ver página 34)

Aﬁnação (ver página 33)

Ajuste do limitador de água quente. Em

combinação com um esquentador, não é

recomendável o uso de um bloqueio de

água quente.

Não utilizar silicone que contenha ácido

acético!

Descrição do símbolo

Avisos de segurança

Durante a montagem devem ser utilizadas luvas de

protecção, de modo a evitar ferimentos resultantes

de entalamentos e de cortes.

Grandes diferenças entre as pressões das águas

quente e fria devem ser compensadas.

Avisos de montagem

• Antes da montagem deve-se controlar o produto rela-

tivamente a danos de transporte. Após a montagem

não são aceites quaisquer danos de transporte ou de

superfície.

• As tubagens e a torneira têm que ser montadas,

enxaguadas e veriﬁcadas de acordo com as normas

em vigor.

• A prescrições de instalação válidas nos respetivos

países devem ser respeitadas.

Dados Técnicos

Pressão de funcionamento: max. 1 MPa

Pressão de func. recomendada: 0,1 - 0,5 MPa

Pressão testada: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura da água quente: max. 70°C

Temp. água quente recomendada: 65°C

Desinfecção térmica: max. 70°C / 4 min

Este produto foi única e exclusivamente concebido para

água potável!

Português

Montaż patrz strona 31

Znak jakości (patrz strona 40)

Części serwisowe (patrz strona 37)

Konserwacja (patrz strona 36)

Działanie zabezpieczeń przed przepływem

zwrotnym, zgodnie z normą DIN EN 1717 i

miejscowymi przepisami, musi być kontrolo-

wane (DIN 1988, raz w roku).

Czyszczenie (patrz strona 36) i dołą-

czona broszura

Przy niskim ciśnieniu wody, wyczyścić sitko

pomiędzy prysznicem ręcznym a wężem.

Obsługa (patrz strona 35)

Hansgrohe zaleca, by z rana lub po dłuż-

szym czasie niekorzystania, pierwsze pół

litra wody nie używać jako wody pitnej.

Schemat przepływu

(patrz strona 34)

 Strumień normalny z EcoSmart®

 Strumień normalny bez EcoSmart®

 Strumień prysznica z EcoSmart®

 Strumień prysznica bez EcoSmart®

Wymiary (patrz strona 34)

Ustawianie (patrz strona 33)

Ustawianie ogranicznika ciepłej wody.

Używanie ogranicznika temperatury wody

w połączeniu z przepływowym podgrzewa-

czem wody nie jest zalecane.

Nie stosować silikonów zawierających kwas

octowy!

Opis symbolu

Wskazówki bezpieczeństwa

Aby uniknąć zranień, takich jak zgniecenia czy prze-

cięcia, podczas montażu należy nosić rękawice.

Znaczne różnice ciśnień na dopływach ciepłej i

zimnej wody muszą zostać wyrównane.

Wskazówki montażowe

• Przed montażem należy skontrolować produkt

pod kątem szkód transportowych. Po montażu nie

widać żadnych szkód transportowych ani szkód na

powierzchni.

• Przewody i armatura muszą być montowane, płukane

i kontrolowane według obowiązujących norm.

• Należy przestrzegać wytycznych instalacyjnych

obowiązujących w danym kraju.

Dane techniczne

Ciśnienie robocze: maks. 1 MPa

Zalecane ciśnienie robocze: 0,1 - 0,5 MPa

Ciśnienie próbne: 1,6 MPa

(1 MPa = 10 bary = 147 PSI)

Temperatura wody gorącej: maks. 70°C

Zalecana temperatura wody gorącej: 65°C

Dezynfekcja termiczna: maks. 70°C / 4 min

Produkt przeznaczony wyłącznie do wody pitnej!

Polski

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Accesorio de baño de Hans Grohe

Hans Grohe

Hans Grohe Logis Classic 71323 1 Series Manual de instrucciones

Hans Grohe

Hans Grohe Montreux 16320 Series Manual

Hans Grohe

Hans Grohe Raindance E 27380 1 Series Guía de instalación

Hans Grohe

Hans Grohe Crometta S 240 1jet Showerpipe Manual

Hans Grohe

Hans Grohe Metris Puro 31468000 Manual

Hans Grohe

Hans Grohe AXOR Massaud 18010000 Manual de usuario

Hans Grohe

Hans Grohe Crometta 85 Vario/Unica'Crometta Set... Manual

Hans Grohe

Hans Grohe Talis S Instrucciones de montaje

Hans Grohe

Hans Grohe Verso Mono 28722000 Manual de usuario

Hans Grohe

Hans Grohe Unica'S Puro 28631 Series Manual de usuario

Hans Grohe

Hans Grohe 28587000 Manual de usuario

Hans Grohe

Hans Grohe Metris S 31161 1 Series Manual de instrucciones

Hans Grohe

Hans Grohe Raindance Showerpipe 27235000 Manual

Hans Grohe

Hans Grohe Vernis Blend Showerpipe 200 1jet Reno 26272... Manual

Hans Grohe

Hans Grohe Raindance Select 2jet Showerpipe 27126 1... Manual de instrucciones

Hans Grohe

Hans Grohe Axor ShowerSelect Round 36726000 Manual

Hans Grohe

Hans Grohe Fina 14867000 Manual de usuario

Hans Grohe

Hans Grohe Croma 100 Vario27441000 Manual de usuario

Hans Grohe

Hans Grohe Axor Bouroullec 42601000 Manual

Hans Grohe

Hans Grohe Croma Select S 180 Showerpipe 27253400 Manual

Hans Grohe

Hans Grohe Metris S 31460019 Manual

Hans Grohe

Hans Grohe Raindance Showerpipe Eco Manual de usuario

Hans Grohe

Hans Grohe Raindance Showerpipe 27235000 Manual

Hans Grohe

Hans Grohe AXOR Carlton 17451 Series Manual

Manuales populares de Accesorio de baño de otras marcas

DURAVIT

DURAVIT C.1 C15240 0090 Manual

Heatstore

Heatstore HSTRL500WTN Manual de usuario

Sunshower

Sunshower PURE SOLO Manual de usuario

Delabie

Delabie Delabie Sporting 714700 Manual de usuario

Kohler

Kohler K-13056 Instrucciones de montaje

ESS

ESS Container TCL-11 Manual de usuario

Mustee

Mustee 22C Manual de usuario

VITRA

VITRA V-Flow Manual de usuario

baliv

baliv DUK-80.30 T Manual de usuario

Malmet

Malmet B105BT Manual de usuario

bathstore

bathstore Transition H1690MM Guía

BELLOSTA

BELLOSTA Edward 0800/M Manual de usuario

baliv

baliv DU-5160 Manual de usuario

Franke

Franke PRTR0006 Manual de usuario

Gessi

Gessi RILIEVO 59011 Manual de usuario

noken

noken VITAE 100188525-N299998810 Manual de usuario

Allen + Roth

Allen + Roth 1142VA-30-201 Manual de usuario

Britex

Britex HBDA Manual de usuario
