Hans Grohe Axor Nendo Manual de instrucciones
Nendo
26031001
THIS PRODUCT MUST BE
INSTALLED IN ACCORDANCE WITH
THE APPLICABLE INSTALLATION
CODE BY A PERSON FAMILIAR
WITH THE CONSTRUCTION AND
OPERATION OF THE PRODUCT
AND THE HAZARDS INVOLVED.
CE PRODUIT DOIT ÊTRE
INSTALLÉ CONFORMÉMENT AUX
DISPOSITIONS APPLICABLES
CODE D'INSTALLATION PAR
UNE PERSONNE FAMILIÈRE
AVEC LA CONSTRUCTION ET LE
FONCTIONNEMENT DU PRODUIT
ET LES RISQUES.
ESTE PRODUCTO DEBE SER
INSTALADO DE ACUERDO CON
EL CÓDIGO DE INSTALACIÓN POR
UNA PERSONA FAMILIARIZADA
CON LA CONSTRUCCIÓN Y EL
FUNCIONAMIENTO DEL PRODUCTO
Y DE LOS PELIGROS QUE
ENTRAÑA.
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
2
English
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly be-
fore beginning installation. Make sure that you
have all tools and supplies needed to complete
the installation.
• This showerhead is for use with rough 26909181
(not included).
• Nendo showerhead 26031001 includes a low
voltage transformer.
• The transformer must be connected to a properly
installed and grounded 110 V GFCI wall switch.
The switch must be installed by a licensed,
professional electrician following all applicable
local electrical codes.
• The transformer must be installed in the wall in
a safe, dry, accessible location. It should be
installed in a standard electrical box larger than
2⅜" diameter (not included).
Do not install the transformer inside
the 26909181 rough.
• The transformer includes 7 meters (22.9 feet) of
cable to connect the transformer to the light.
• The plastic conduit included with the rough may
not be permitted by local code in some areas. In
this case, the installer must provide code compli-
ant ¾" conduit. Hansgrohe is not respon-
sible for the cost of the conduit.
• To prevent scald injury, the maximum output
temperature of the shower mixing valve (not
included) must be no higher than 120°F. In
Massachusetts, the maximum output temperature
can be no higher than 112° F.
• This showerhead is for use with an automatically
compensating valve rated at 8.3 L/min (2.2
GPM) or less.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
This unit meets or exceeds the following:
• ASME A112.18.1
• CSA B125.1
• Listed by IAPMO for use in the US
and Canada
This unit meets or exceeds the following:
• UL 1598, 3rd ed./ CSA C22.2
No. 250.0-08
• UL 8750, 1st ed.
• Listed by IAPMO for use in the US
and Canada
Technical Information
Flow rate (max) 2.5 GPM
3
Français
À prendre en considération pour l’installation
• Cet adaptateur est fourni avec 7 mètres
(22,9 pieds) de câble pour connecter
l'adaptateur au luminaire.
• Le tube protecteur en plastique inclut avec la boîte
d'encastrement peut ne pas être autorisé par le
code local dans certaines régions. Dans ce cas,
l'installateur doit fournir un tube protecteur de ¾ po
conforme au code. Hansgrohe n'est pas re-
sponsable du coût du tube protecteur.
• Pour empêcher des blessures par ébouillante-
ment, la température de sortie maximale du
robinet de douche ne doit pas excéder 120°F. Au
Massachusetts, la température de sortie maximale
du robinet de douche ne doit pas excéder 112°F.
• Cette pomme de douche est à utiliser avec des
valves de compensation automatiques ayant un
débit de 8,3 L/min (2,2 GPM) ou inférieur.
• Conservez ce livret et le reçu (ou une autre preuve
sur laquelle figurent la date et l’endroit de l’achat)
pour ce produit dans un endroit sûr. Le reçu est
requis si vous commandez des pièces sous garantie.
• Pour de meilleurs résultats, Hansgrohe recom-
mande que ce produit soit installé par un plom-
bier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous de dis-
poser de tous les outils et du matériel nécessaires
pour l’installation.
• Cette pomme de douche requiert une pièce
intérieure 26909181.
• La pomme de douche Nendo 26031001 inclut
un adaptateur à basse tension.
• L'adaptateur doit être connecté à un interrupteur
mural de type disjoncteur de fuite de terre de
110 V, correctement installé et mis à la terre.
L’interrupteur doit être installé par un électricien
professionnel agréé en respectant tous les codes
d’électricité locaux en vigueur.
• L'adaptateur doit être installé dans le mur à un
endroit accessible, sec et sûr. Il doit être installé
dans une boîte de dérivation standard dont le
diamètre est supérieur à 2⅜ po (non incluse).
Ne pas installer l'adaptateur dans la
boîte d'encastrement 26909181.
Données techniques
Capacité nominale 2.5 GPM
4
Español
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
• La unidad requiere una pieza interior de válvula
26909181.
• El cabezal de ducha Nendo 26031001 incluye
un transformador de baja tensión.
• El transformador debe estar conectado a un
interruptor GFCI (disyuntor de descarga a tierra)
de pared de 110 V, debidamente instalado y con
descarga a tierra. El interruptor debe ser insta-
lado por un electricista profesional matriculado
que cumpla con todos los códigos de electric-
idad locales aplicables.
• El transformador debe instalarse en una
ubicación segura, seca y accesible. Debería
instalarse en una caja eléctrica estándar de más
de 2⅜" de diámetro (no incluida).
No instale el transformador dentro
de la pieza interna 26909181.
• Este transformador incluye 7 metros (22,9 pies)
de cable para conectarlo a la luz.
• Es posible que el uso del conducto plástico in-
cluido con la pieza interna no esté autorizado en
algunas áreas por el código local. Si ese es el
caso, el instalador debe brindar un conducto de
¾" que cumpla con el código. Hansgrohe no
se hará cargo del costo del conducto.
• Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe ex-
ceder los 120°F. En Massachusetts, la máxima
temperatura de salida de la válvula de la ducha
no debe exceder los 112°F.
• Este cabezal de ducha está diseñado para uso
con válvulas de compensación automáticas cali-
ficado a 8,3 L/min (2,2 GPM) o menos.
• Mantenga este folleto y el recibo (u otro compro-
bante del lugar y fecha de compra) de este pro-
ducto en lugar seguro. El recibo se requiere en caso
de ser necesario solicitar piezas bajo garantía.
Datos tecnicos
Caudal máximo 2.5 GPM
5
Tools Required / Outiles Requis /
Herramientas Útiles
17 mm
10 mm
16⅞"
22¼"
15"
9"
1⅛"
10⅞"
4½"
5" 5½"
G ½
5°
5°
3½"
75° 75°
7
.
5
°
7
.
5
°
6

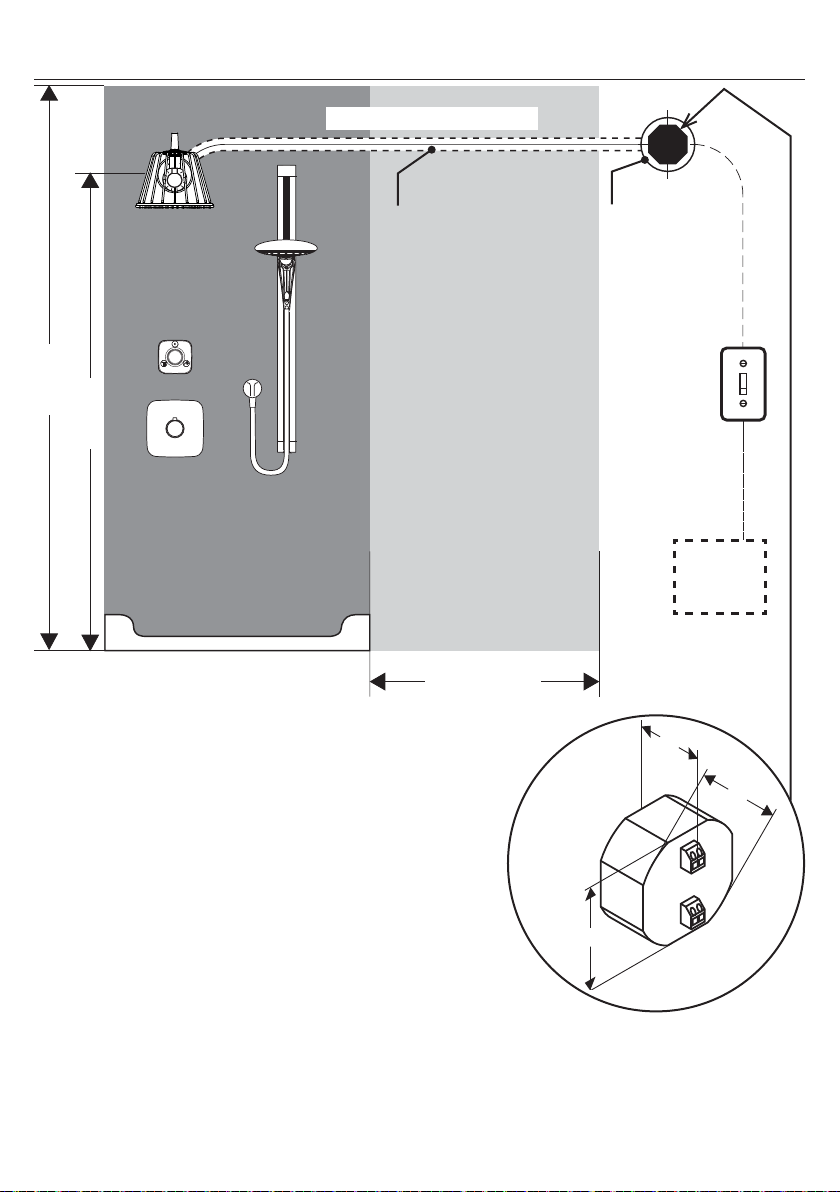

Installation Suggestions / Suggestions d'installation / Sugerencias para la
instalación
88⅝"
84⅝"
min. 24"
110 V
2⅛"
2¼"
1⅜"
IN: 110 V
light switch
interrupteur de lampe
interruptor de pared
electrical box
caja eléctrica
ubicación segura
OUT: 12 V DC / 1 A
Transformer - included with 26031001
L'adaptateur est inclus avec 26031001
El transformador está incluido con 26031001
¾" conduit
21.25' long
tube de 20 mm,
6500 mm de long
conducto de 20 mm,
6500 mm de largo
7
English Français Español
Remove the insert from the rough.
Installation / Installation / Instalación
Retirez le cache amovible de la
boîte d'encastrement.
Retire el inserto de la pieza
interior.
Cut the plaster shield so that it
extends ¹⁄₁₆" outside the surface of
the finished wall.
Coupez la coque de protection
de façon à ce qu’elle dépasse de
¹⁄₁₆ po à l'extérieur de la surface
du mur fini.
Corte el protector de yeso de
modo que sobresalga ¹⁄₁₆" de la
superficie de la pared terminada.
¹⁄₁₆"
1 2
8
English Français Español

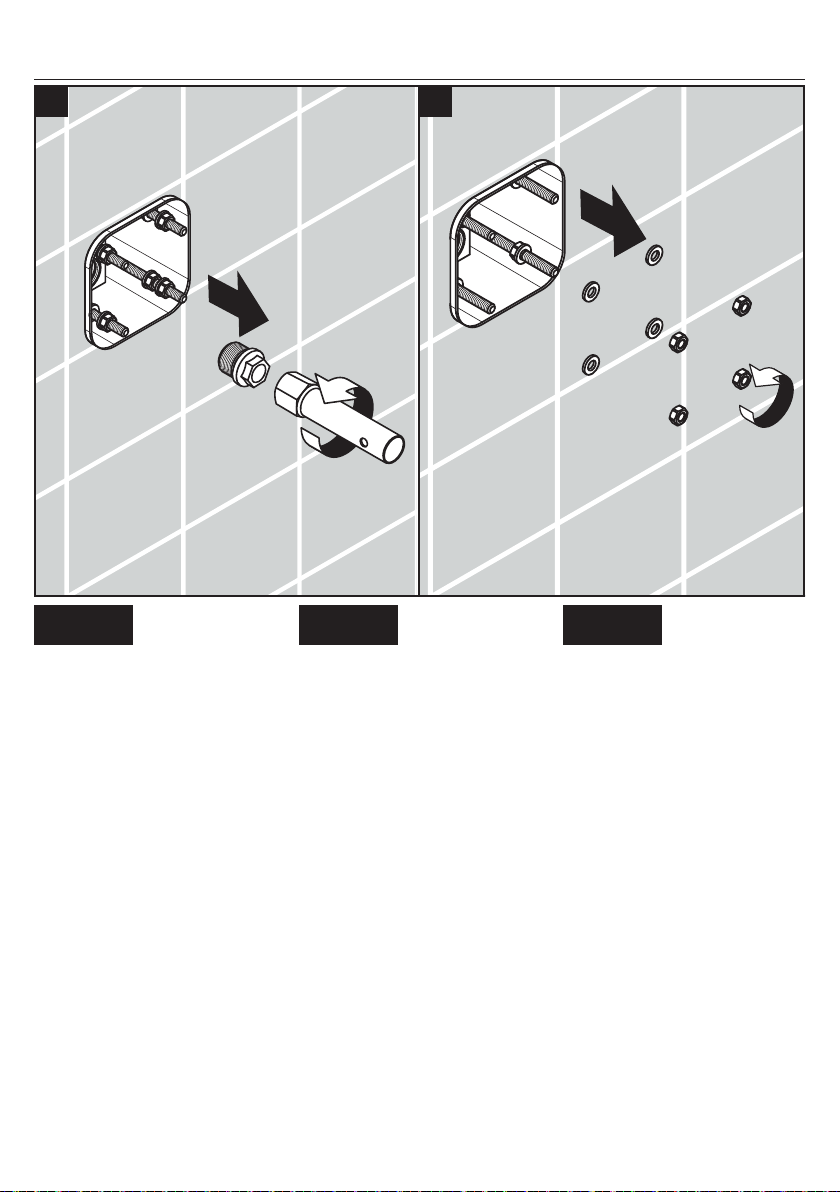

Remove the plug. Enlevez le bouchon. Retire el tapón.
Remove 4 nuts and 4 washers
from the rough.
Nuts and washers will remain in
side the rough.
Retirez 4 écrous et 4 rondelles de
la boîte d'encastrement.
Les écrous et les rondelles
resteront à l'intérieur de la boîte
d'encastrement.
Retire las 4 tuercas y 4 arandelas
de la pieza interior.
Las tuercas y arandelas per-
manecerán dentro de la pieza
interior.
3
17 mm
4
9
English Français Español
Mark the threaded studs at a point
¾" from the outside edge of the
plaster shield.
Marquez les goujons filetés à un
point situé à ¾ po du bord extéri-
eur de la coque de protection.
Marque los espárragos roscados
en un punto de ¾" desde el borde
externo hasta el protector de yeso.
Cut the threaded studs at that
point.
Coupez les goujons filetés à cet
endroit.
Corte los espárragos roscados en
ese punto.
5 6
¾"
10
English Français Español
Measure the distance from the
outside edge of the plaster shield
and the water outlet ("X").
Mesurez la distance entre le bord
extérieur de la coque de protec-
tion et l'orifice de sortie d'eau
(« X »).
Mida la distancia desde el borde
externo del protector de yeso y la
salida de agua ("X").
Add 1¼" to X.
Cut the connecting thread so that
it is X + 1¼" long.
Ajoutez 1¼ po à la mesure « X ».
Coupez le manchon de jonction
afin que sa longueur soit X +
1¼ po.
Agregue 1¼" a X.
Corte la rosca de conexión para
que tenga X + 1¼" de largo.
1¼"
X
7
X
X + 1¼"
8
Otros manuales para Axor Nendo
3
Este manual sirve para los siguientes modelos
1
Tabla de contenidos
Otros manuales de Accesorio de baño de Hans Grohe
Hans Grohe
Hans Grohe Croma Select S 280 1jet 26557000 Manual
Hans Grohe
Hans Grohe Finoris 76620 Series Manual
Hans Grohe
Hans Grohe AXOR Uno 38113 Series Manual
Hans Grohe
Hans Grohe Logis Fine 240 71258 1 Series Manual de instrucciones
Hans Grohe
Hans Grohe Metropol 14007 Series Manual de usuario
Hans Grohe
Hans Grohe Croma Showerpipe 220 Manual
Hans Grohe
Hans Grohe AXOR Urquiola 11901 1 Series Manual de instrucciones
Hans Grohe
Hans Grohe Raindance 28105000 Manual de usuario
Hans Grohe
Hans Grohe AXOR Montreux Manual de instrucciones
Hans Grohe
Hans Grohe Raindance E 27372000 Manual
Hans Grohe
Hans Grohe Push open 50100 Series Manual de usuario
Hans Grohe
Hans Grohe Axor Massaud Manual de usuario
Hans Grohe
Hans Grohe AXOR Starck 10458 Series Manual de usuario
Hans Grohe
Hans Grohe Cento XXL Manual de usuario
Hans Grohe
Hans Grohe Crometta 85 Multi 28563003 Manual
Hans Grohe
Hans Grohe Croma Select S 180 2jet 26522000 Manual
Hans Grohe
Hans Grohe Logis C 41611 Series Manual
Hans Grohe
Hans Grohe Croma 160 1jet 27450000 Manual de usuario
Hans Grohe
Hans Grohe Metropol 32517 1 Series Manual de instrucciones
Hans Grohe
Hans Grohe Crometta E 240 1jet Showerpipe EcoSmart 27281... Manual
