Hans Grohe 31453 Guía de configuración

G A R A N T I E - P A S S

mit Montage- und Pflegeanleitung

avec la notice de montage et de l'entretien

with assembling and cleaning instructions

con instruzioni per l'installazione e la pulizia

con instrucciones para el montaje y el mantenimiento

met wenken voor het montage en onderhoud

31453 / 31653

DN20 (¾")

120

47 90

DN15 (½")

AD 153 mm

165

DN20 (¾")

DN15 (½")

144

40 90

AD 153 mm

31453

31653

1.1

38°

1.1

Serviceteile

1 Griff 31091

1.1 Griffstopfen

2 Kugelrosette 94130

3 Mutter 94106

4 Service Set 13952

5 Manschettensatz 13962

6 Steuerkugel 13964

7 Kartusche kpl. 14096

8 Luftsprudler kpl. 13485

9 Umsteller kpl. 94103

10 Zugknopf 94102

11 Rückflußverhinderer

12 Schalldämpfer

Montage

1 Zulaufleitungen fachgerecht durchspülen.

2 Armatur mit Dichtungen festschrauben.

Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen müssen ausge-

glichen werden.

Bedienung

Durch Anheben des Bügelgriffes wird der Mischer geöffnet.

Schwenkung nach links = warmes Wasser.

Schwenkung nach rechts = kaltes Wasser.

Umstellen zur Handbrause durch Ziehen am runden Knopf auf der Oberseite des Auslaufs.

Die Rückstellung erfolgt nach Schließen des Bügelgriffes automatisch.

Technische Daten

Betriebsdruck: max. 10 bar

Empfohlener Betriebsdruck: 1 - 5 bar

Prüfdruck: 16 bar

Heißwassertemperatur: max. 80° C

Empfohlene Heißwassertemperatur: 65° C

Anschlußmaße: 153 mm

Anschlüsse: kalt rechts - warm links DN20 (¾")

Durchflußleistung: ca. 22 l/min. 3 bar

Hansgrohe Einhandmischer können in Verbindung mit hydraulisch und thermisch gesteuerten

Durchlauferhitzern eingesetzt werden wenn der Fließdruck mindestens 1,5 bar beträgt.

Einhandmischer mit Warmwasserbegrenzung, Justierung siehe Seite 7.

In Verbindung mit Durchlauferhitzern ist eine Warmwassersperre nicht notwendig.

Montage

1 Purger les conduites d'alimentation.

2 Mettre les joints et visser le corps.

Il est conseillé d'équilibrer les pressions de l'eau chaude et froide.

Instructions de service

En levant ou baissant l'étrier de commande on actionne l'ouverture ou la fermeture du mitigeur.

Tournant sur la droite = eau froide,

tournant sur la gauche = eau chaude.

Informations techniques

Pression maximum de service autorisée: 10 bars

Pression de service conseillée: 1 - 5 bars

Pression maximum de contrôle: 16 bars

Température maximum d'eau chaude: 80° C

Température recommandée: 65° C

Raccordement: eau froide à droite

eau chaude à gauche

entr'axe 153 mm ¾"

Débit: env. 22 l/min. à 3 bars

Les mitigeurs monocommandes Hansgrohe fonctionnent également en association à des

chauffe-eau à commande hydraulique ou thermique à condition que la pression soit au

minimum de 1,5 bars.

Mitigeur avec limitation de la température: pour le réglrage voir page 7.

Une limitation de la température n'est pas nécessaire quand le mitigeur est alimenté par un

chauffe-eau instantané.

Pièces détachées

1 étrier de commande 31091

1.1 cache vis rouge et bleu

2 rosace 94130

3 écrou 94106

4 set de service 13952

5 set des joints 13962

6 sphère de commande 13964

7 cartouche cpl. 14096

8 mousseur 13485

9 inverseur 94103

10 manette d'inversion 94102

11 clapet anti-retour

12 membrane anti bruit

Montaggio

1 Spurgare bene le tubazioni di alimentazione.

2 Avvitare il rubinetto.

Attenzione!

Compensare le differenze di pressione tra i collegamenti dell'acqua fredda e dell'acqua calda.

Uso

Il miscelatore si apre tirando la maniglia a forma di staffa.

Rotazione verso sinistra = acqua calda,

rotazione verso destra = acqua fredda.

Dati tecnici

Pressione d'uso: max. 10 bar

Pressione d'uso consigliata: 1 - 5 bar

Pressione di prova: 16 bar

Temperatura dell'acqua calda: max. 80° C

Temperatura dell'acqua calda consigliata: 65° C

Distanza di raccordo: 153 mm

Raccordi: ¾"

Potenza di erogazione: 22 l/min. 3 bar

I miscelatori Hansgrohe possono venire usati con caldaie a "bassa pressione" se la pressione

del flusso è almeno di 1,5 bar.

Regolazione del limitatore di erogazione di acqua calde dei miscelatori monocomando,

vedere pagina 7. In combinazione con le caldaie istantanee, il limitatore di erogazione di

acqua calda non è necessario.

Parti di ricambio

1 Maniglia 31091

1.1 Tappino

2 Cappuccio 94130

3 Ghiera di fissaggio 94106

4 Set di servizio 13952

5 Gommini e mollette 13962

6 Sfera miscelazione 13964

7 Cartuccia completa 14096

8 Rompigetto 13485

9 Deviatore 94103

10 Pomello 94102

11 Valvola antiriflusso

12 Sorbente acustico

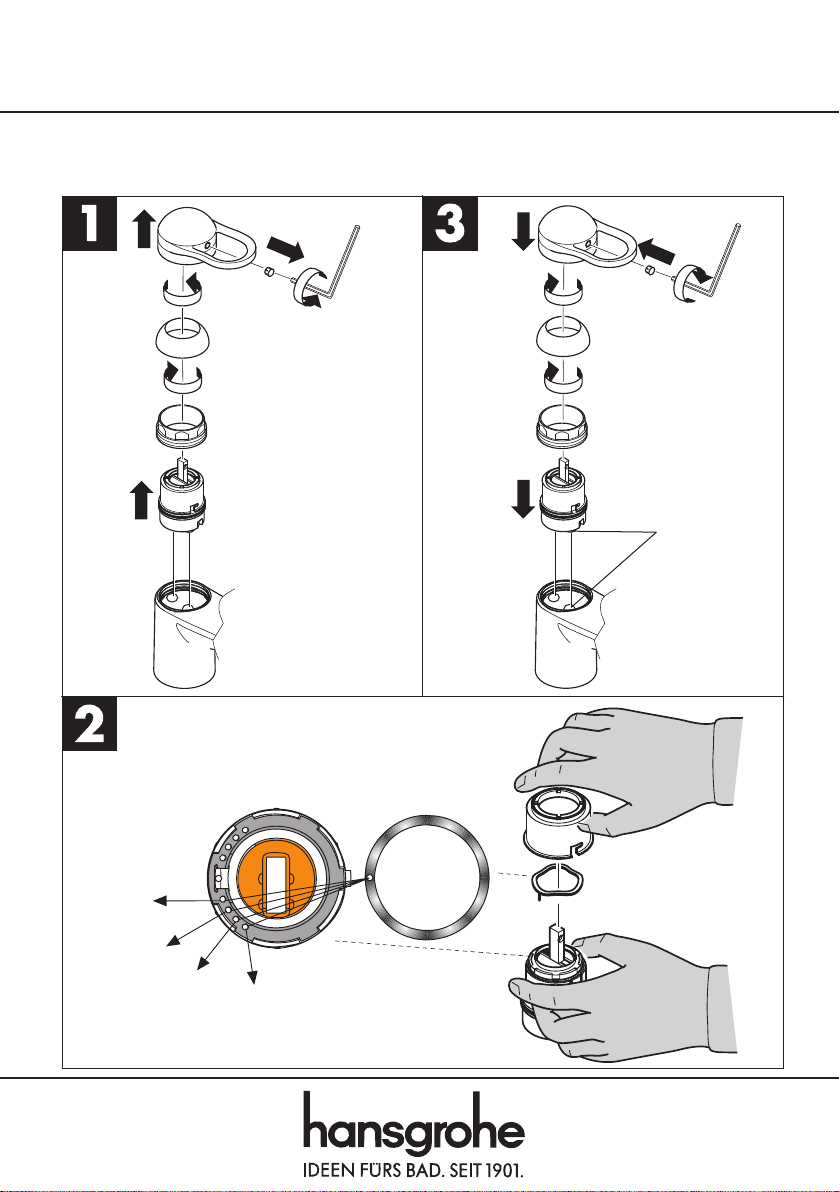

ca. 33°C

ca. 36°C

ca. 44°C

ca. 55°C

Warmwasserbegrenzung: Warmwassertemperatur 60°C, Kaltwassertemperatur 10°C, Fließ

Limiteur d'eau chaude: Température d'eau chaude 60°C, Température d'eau froide 10°C,

limitatore di acqua calda: temperatura dell'acqua calda, temperatura dell'acqua f

SW 3SW 3

2/1996

9.07817.01
