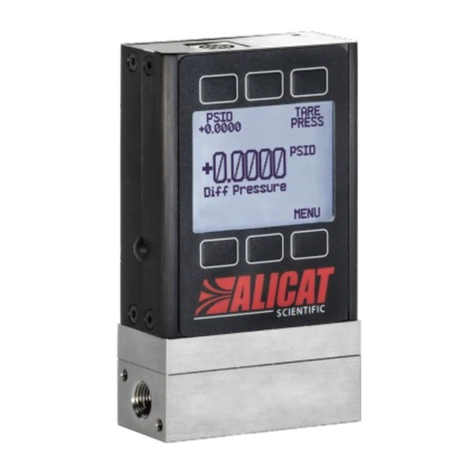

Halma ALICAT SCIENTIFIC PC Manual de usuario

Download the full manual: Alicat.com/manuals

Annual Calibration • Troubleshooting • Questions:

+1 520-290-6060 • info@alicat.com • Live web chat at Alicat.com

+0.0000

PSIG SETPT

+0.0000

Ga Press

PSIG

+0.0000

I/O Port

(shape varies)

Light

Switch

Controls

Valve

Display

Flow

Body

Process

Connections

Mounting

Holes

Pressure Controller

Quick Start Guide

Models PC, PCS, PCR, PCRS

for gauge or absolute pressure

DOC-MANUAL-PC-PSIG-QUICK-US

Rev   2020-07-31

Get Started:

This box includes:

• Alicat device

• NIST traceable calibration certiﬁcate

• Optional accessories

(cables, power adapters, ﬁlters)

Power

The power supply input

is on top. Most devices

require 1224Vdc and

A. See Power and

Signal Connections in

the manual for details.

Engineering Units

Ensure the proper units

are selected. Press the

top-left button, then SET

DEVICE ENG UNITS.

Tare

Before installing

the device into your

process, press the TARE

PRESS button on the

main screen. This will

zero out (tare) your unit.*

1 2 3

* Tare unavailable on

absolute pressure units

Download the full manual: Alicat.com/manuals

Annual Calibration • Troubleshooting • Questions:

+1 520-290-6060 • info@alicat.com • Live web chat at Alicat.com

You’re Ready to Connect:

Gas

Supply

Pressure

Regulator

Alicat

Controller Process Flow

Exit Port

Upstream Valve Application Downstream Valve Application

Gas

Supply

Pressure

Regulator

Alicat

Controller

Process Vent

Flow

4Ensure the ﬂow

path is the same

direction as the ﬂow

arrow on your unit. 5Verify the location of your valve. Devices with

upstream valves will control forward pressure.

Devices with downstream valves will control

back pressure. Connect the device, and start

control by setting a non-zero setpoint.
