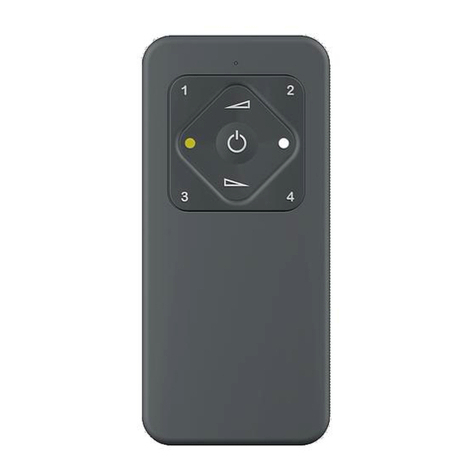

Halemeier S-Mitter basic MultiWhite2 Manual de usuario
cm
Typ: HA-ZBM-MW²
Halemeier GmbH - Lange Straße 51 - D 49326 Melle Neuenkirchen - www.halemeier.de
120.10.2021
48
10,7
105
ON - OFF
rote Anzeige-LED
4x
CR 3032 /3V
cool White
warm White
Speichertasten
1-4 Speicherplätze für
persönliche Farbein-
stellungen einlernen /
überschreiben durch
längeres Halten (ca.4s)
der Wunschtaste
145 160160
46,5
16
31.125.01
36.257.01
25.825.09 /
Funkfernbedienung
Baerie: CR 3032 /3V
de Technik in Kürze
HINWEIS: Bie lesen Sie diese Anweisung aufmerksam vor Installaon und Inbetriebnahme
Kombinierbar mit:
Funkonsbeschreibung
Zigbee Sender:
hps://cloud.halemeier.de:444/index.php/s/SmartHomeByHalemeier
Unter dem QR-Code bzw. der unten aufgeführten Internetadresse nden Sie die CE/RED Erklärung
und zusätzliche Anleitungen zur Einbindung in Ihr SmartHome System (Hue, Echo Plus, usw.)
Achtung:
de
Bedienung / Programmierung
Konguraon: Wenn Sie den Empfänger in einem Set mit einem Sender bezogen haben, ist dieser bereits eingelernt. Nach Mon-
tage und Inbetriebnahme können Sie die Funkonen zur Einstellung des angeschlossenen Beleuchtungssystem direkt nutzen.
Wenn der Sender in ein bestehendes System integriert werden soll, befolgen Sie die Anweisungen in dieser Anleitung.
Halemeier Zigbee Controller zur Steuerung
von MulWhite² Leuchten.
Geräteunterstützung:
• Nutzt das Protokoll Zigbee 3.0
• Unterstützt Zigbee TouchLink
• Kompabel mit Zigbee Gateway-
Universalprodukten
S-Mier Basic MulWhite²
1-Kanal Sender Zigbee
31.118.01 Smartempfänger MulWhite² 12VDC / 24VDC
cm
Typ: HA-ZBM-MW²
Halemeier GmbH - Lange Straße 51 - D 49326 Melle Neuenkirchen - www.halemeier.de
220.10.2021
4x
2x
<10cm
>3s
drücken + halten
on 6x
3s 3x
25.825.09 /
Einlernen – Verbindung
über Touchlink zu einem anderen kompablen Gerät, wie z.B. Halemeier Zigbee Smartempfänger.
Factory Reset – Enernen aller Verbindungen, um eine neue Konguraon zu starten
!!! Alle Verbindungen zu Geräten und die Verbindung zum Netzwerk werden gelöscht!!!
Durch gleichzeigen Drücken und Halten der beiden Tasten ON/OFF und Speichertaste 2 setzen sie die
Fernbedienung zurück. Das wird mit einem 3-fachen Blinken der Anzeige-LED quiert.
Durch Drücken und Halten der Speichertasten a & b versetzen Sie den Sender in den Einlern-Modus.
Der erfolgreiche Start wird mit schnellem Blinken der roten Anzeige-LED bestägt. Bei gelungener Anbindung
blinkt die Rote LED 6 Mal. Die erfolgreiche Verbindung wird auch durch Blinken der angeschlossenen LED
Leuchte bestägt.
Start Einlern-Modus der Halemeier
Zigbee Empfänger: 4x Prog. Taste drücken
Einlernen mit 1-Kanal Empfänger.
Tasten 1 & 2 >3s drücken + halten
S-Mier Basic MulWhite²
1-Kanal Sender Zigbee
cm
Typ: HA-ZBM-MW²
Halemeier GmbH - Lange Straße 51 - D 49326 Melle Neuenkirchen - www.halemeier.de
320.10.2021
48
10,7
105
ON - OFF
red indicator LED
4x
CR 3032 /3V
cool White
warm White
145 160160
46,5
16
31.125.01
36.257.01
25.825.09 /
S-Mier Basic MulWhite²
1-channel Zigbee Transmier
31.118.01 Smart Receiver MulWhite² 12VDC / 24VDC
Smart Remote Control
Baery: CR2032 / 3V
en Technical details
Device support
• Uses the Zigbee 3.0 protocol
• Supports Zigbee TouchLink
• Compable with Zigbee gateway univer-
sal products
Halemeier Zigbee Controller for controlling
MulWhite lights.
NOTE: Please read these instrucons carefully before installaon and commissioning
Combinable with:
Funconal descripon
Zigbee transmier:
Operaon / Programming
Conguraon: If you purchased the receiver in a set with a transmier, it has already been taught. Aer installaon and com-
missioning, you can directly use funcons to adjust the connected lighng system.
If the transmier is to be integrated into an exisng system, follow the instrucons in this manual.
en Please note:
Under the QR code or the Internet address listed below, you will nd the CE/RED explanaon and
addional instrucons for integraon into your SmartHome system (Hue, Echo Plus, etc.)
hps://cloud.halemeier.de:444/index.php/s/SmartHomeByHalemeier
cm
Typ: HA-ZBM-MW²
Halemeier GmbH - Lange Straße 51 - D 49326 Melle Neuenkirchen - www.halemeier.de
420.10.2021
4x
2x
<10cm
>3s
press + hold
on 6x
3s 3x
25.825.09 /
S-Mier Basic MulWhite²
1-channel Zigbee Transmier
Teach-in with 1-channel receiver
Press + hold buons 1 & 2 >3s
Teach-in – Connecon
via Touchlink to another compable device, e.g. Halemeier Zigbee Transmier
First, the receiver is set to teach-in mode.
Zigbee receiver: Press Prog. buon 4x
The successful start is conrmed by a fast ashing of the red indicator LED. If the connecon is successful, the red LED ashes
6 mes. The successful connecon is also conrmed by the ashing of the connected LED light
Factory reset – Remove all connecons to start a new conguraon
!!! All connecons to devices and the connecon to the network will be deleted!!!
Press and hold the ON/OFF buon and memory buon 2 at the same me to reset the remote control.
This is acknowledged by the indicator LED ashing 3 mes.
