HAGOR HP Counterbalanced Wall Manual de usuario
HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de
Installationsanleitung
HP Counterbalanced Mobile | Art.-Nr.: 8221
HP Counterbalanced Mobile HD | Art.-Nr.: 8222
DE Installationsanleitung
ES Guía de instalación
GB Installation manual
FR Guide d‘installation
SE Installationsanvisning
TR Yükleme Rehberi
RU инструкция по установке
NL Installatievoorschrift
CN 安装指南
HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de
DE
GB
Achtung!
Technische Geräte stellen einen beträchtlichen Wert dar. Sie sollten daher bei
der Installation vorsichtig mit den Komponenten umgehen und diese bei Bedarf
schützen.
Auch sollte, falls nötig, der Installtionsbereich abgesichert werden. Herabfallen-
de Teile können zu Verletzungen und Materialschäden führen.
Die im Lieferumfang enthaltenen Materialien sind unter Umständen nicht für die
speziellen Gegebenheiten am Installationsort geeignet. Bitte prüfen Sie dies
vorab und ersetzen Sie diese bei Bedarf durch geeignete Materialien.
Falls Sie Bezüglich der Installation des Produkts unsicher sind oder noch Fra-
gen haben wenden Sie sich an uns oder anderes ausgebildetes Fachpersonal.
Caution!
Technical devices are of considerable value. You should therefore handle the
components carefully during installation and protect them if necessary.
If necessary, the installation area should also be secured. Falling parts can cause
injuries and material damage.
The materials included in the scope of delivery may not be suitable for the spe-
cial conditions at the installation site. Please check this in advance and replace it
with suitable materials if necessary.
If you are unsure about the installation of the product or have any questions,
please contact us or other trained specialists.
HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de

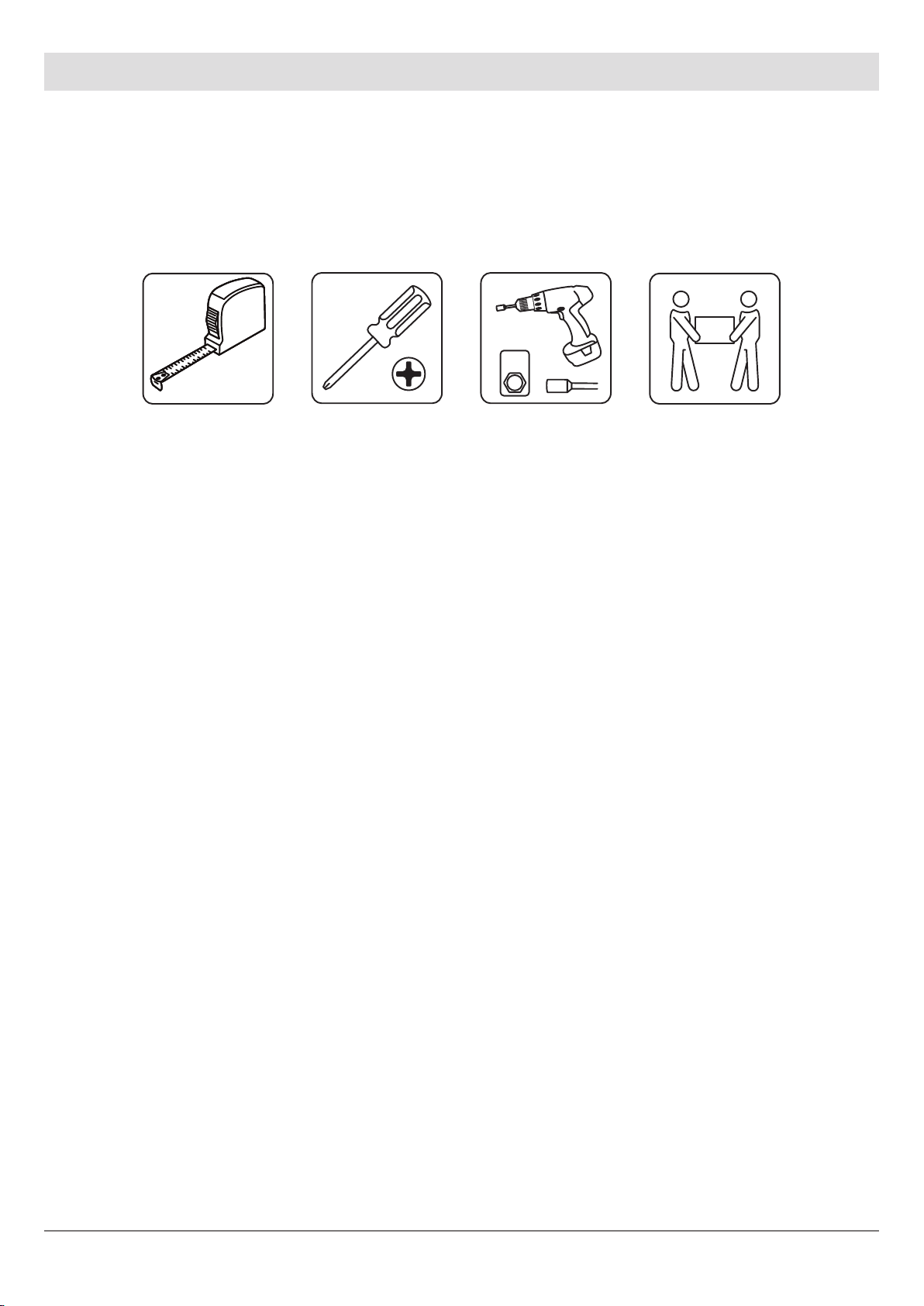

Bitte beachten! | Please note!
13
HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de

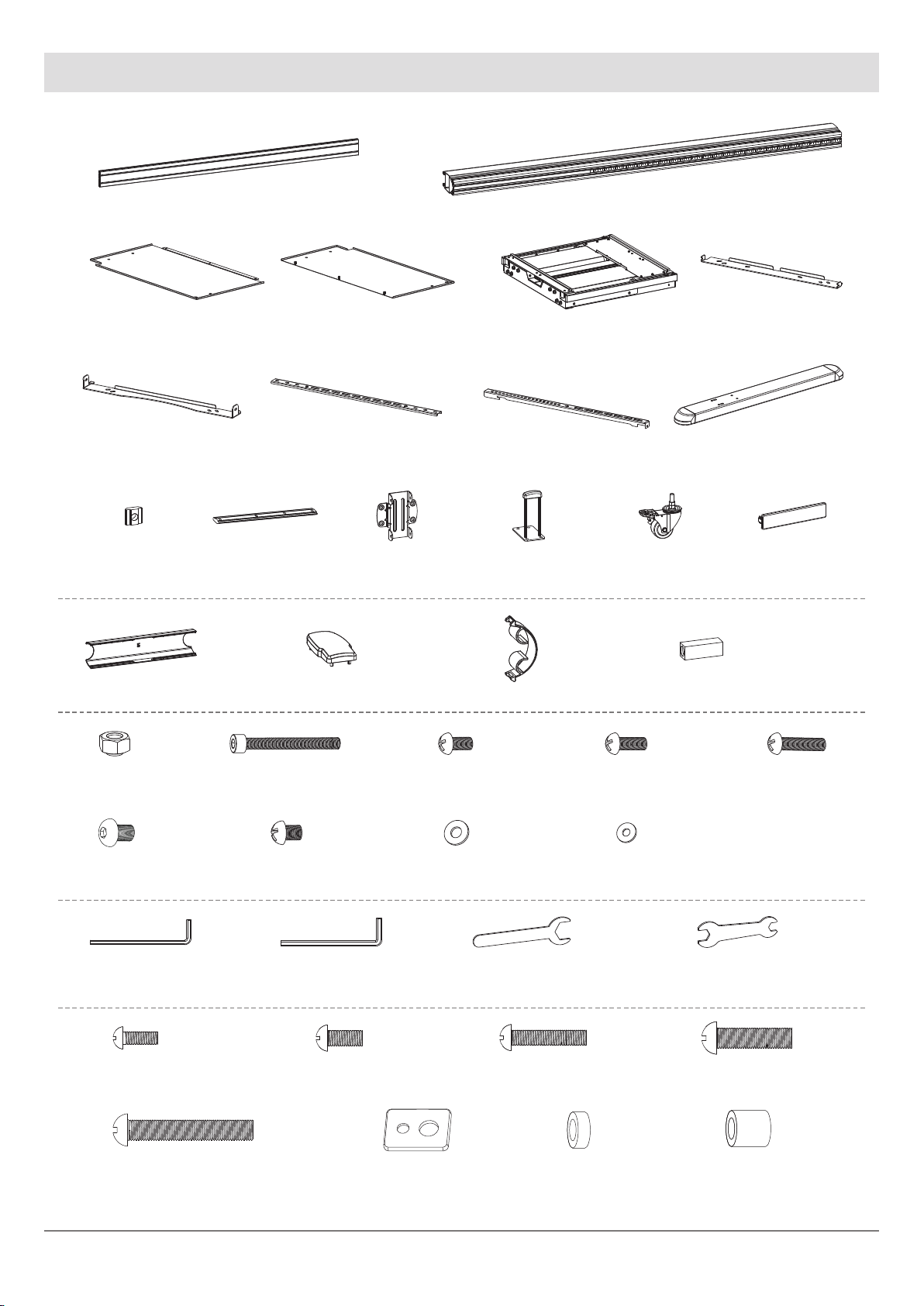

Lieferumfang | Scope of delivery
A(x2)
B (x2)
P (x4)
6 mm
E1 (x1)
5 mm
D1 (x1)
J
R (x2)
Q (x12)
B1 (x4)
O (x4)
M8x90
V (x8)
M8x12
Z (x38)
M8x10
A1 (x4)
F1 (x1)
M-F (x4) M-G (x8) M-H (x8)
M8x50
M-E (x4)
M5x14
M-A (x4)
M6x14
M-B (x4)
M6x30
M-C (x4)
M8x30
M-D (x4)
M (x4)
S (x4)
M6x12
W (x4)
F (x1)
G (x1) H (x2) I (x2)
M6x16
X (x2)
M6x25
Y (x2)
C (x1) D (x1) E (x1)
U (x3)
L (x4)
T (x1)
G1 (x1)
N (x2)
K (x36)
C1 (x4)
HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de
490 mm
Z
M
D1
BVON OBEN
TOP VIEW
K
1:1
D1
K
B
Z
10 mm
VON OBEN
TOP VIEW

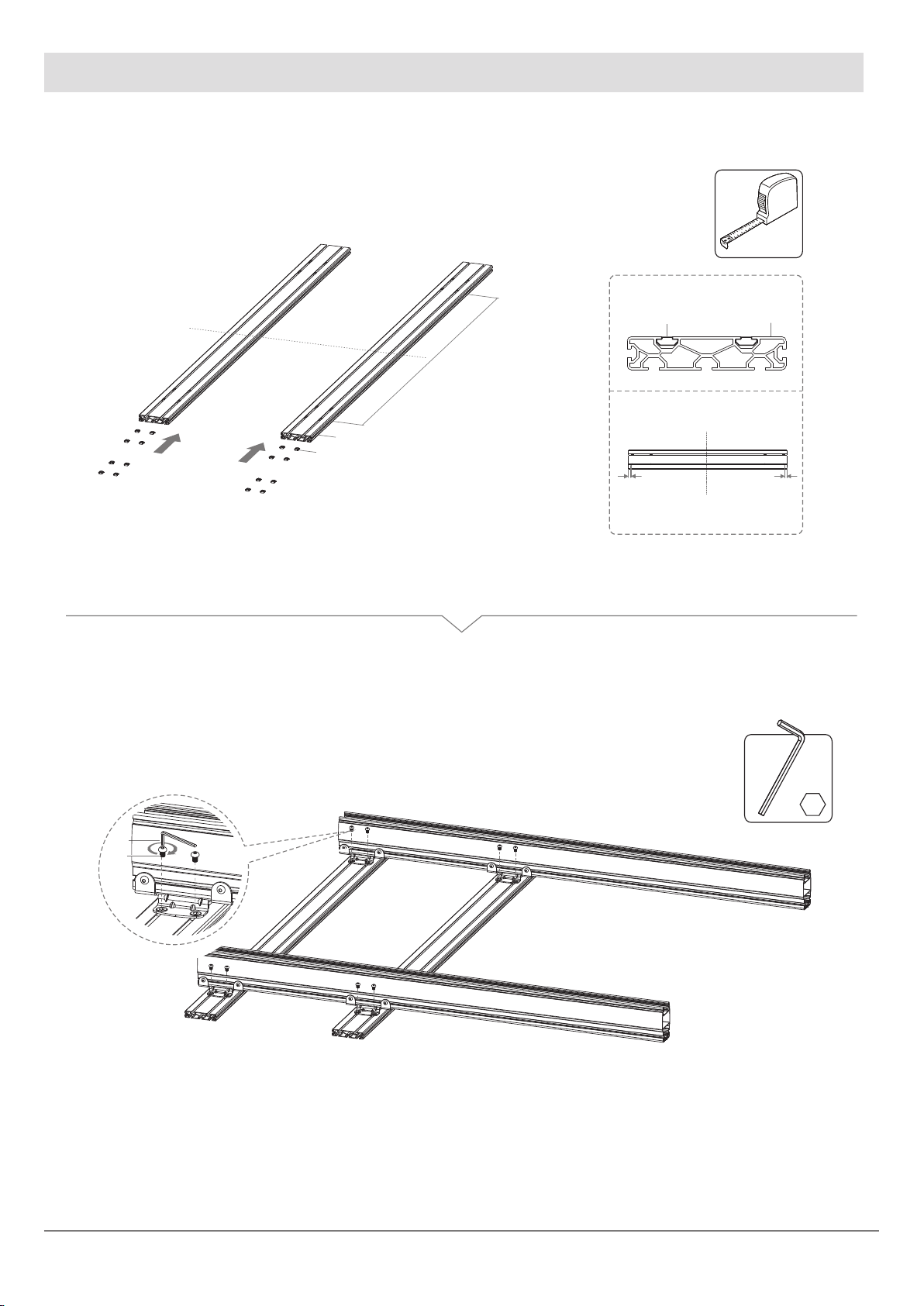

1 | Montage der Rail Adapter | Mounting the rail adapter
HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de
840 mm
K
A
KA
Mitte | center
Seitenansicht
Side view
Mitte | center
15mm 15mm
1:1
D1
D1
Z

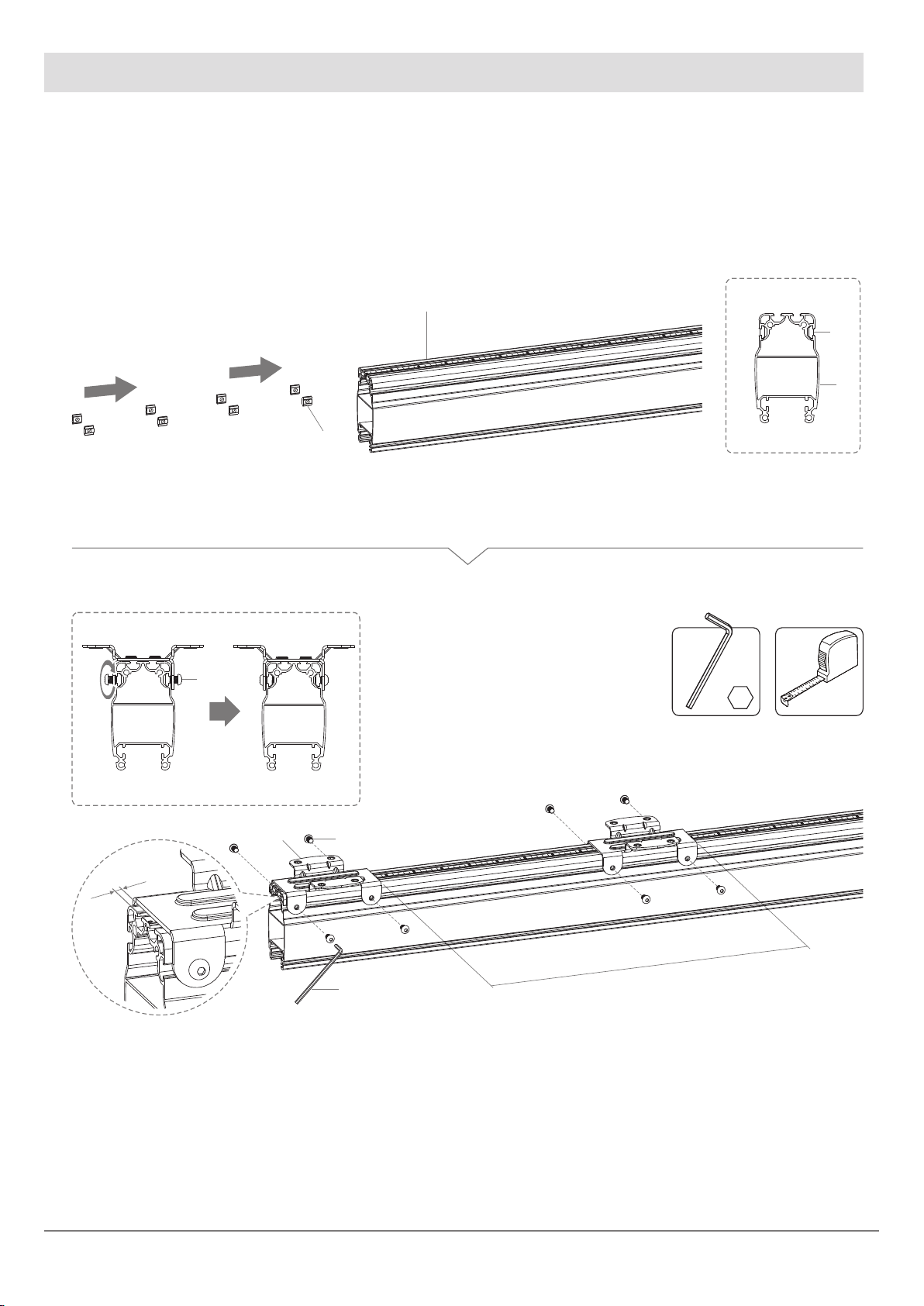

2 | Montage der Rails | Assembly of the rails
HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de
C
L
Z
UG1
F
G
D
1:1
D1
D1
LAL
A

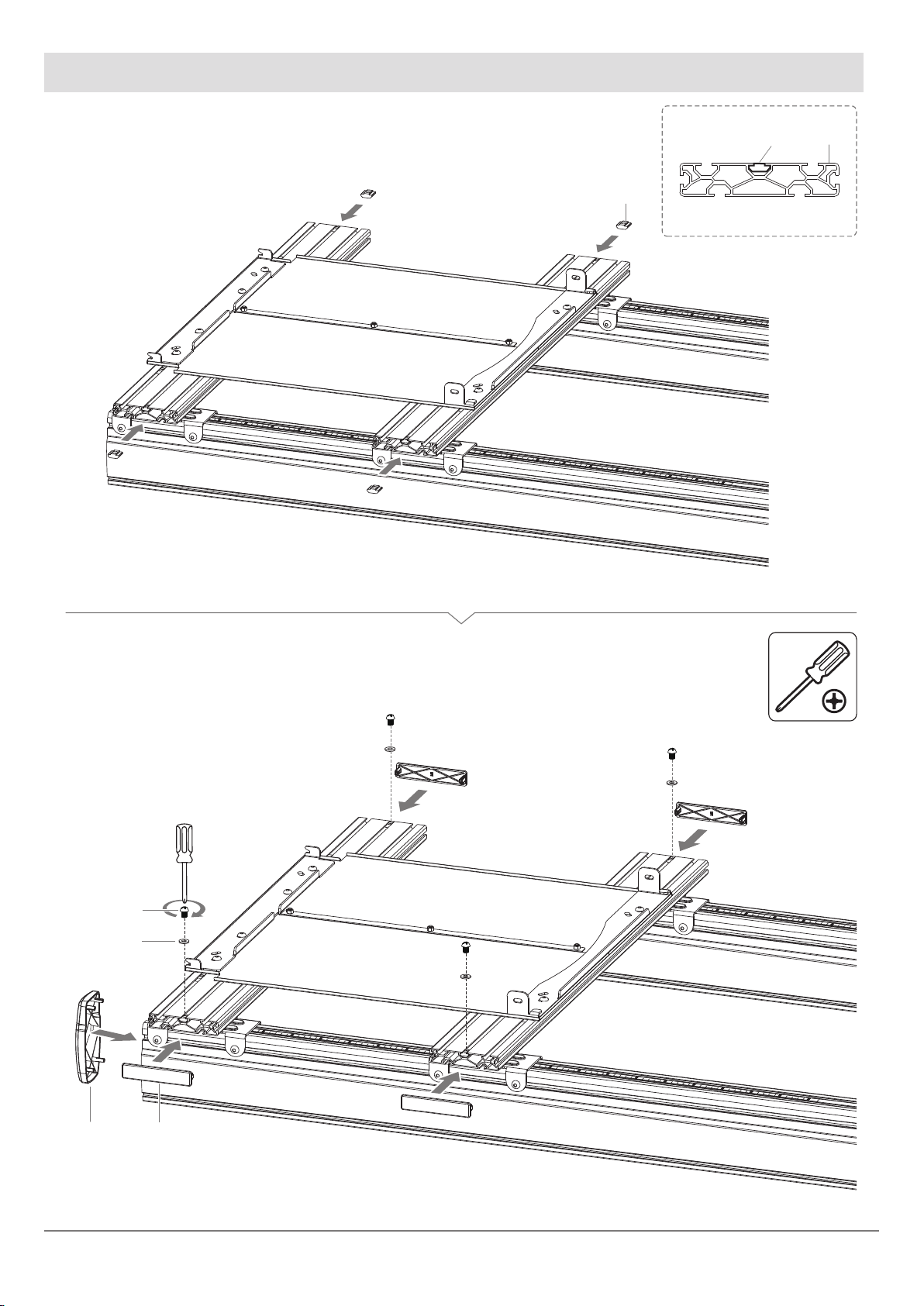

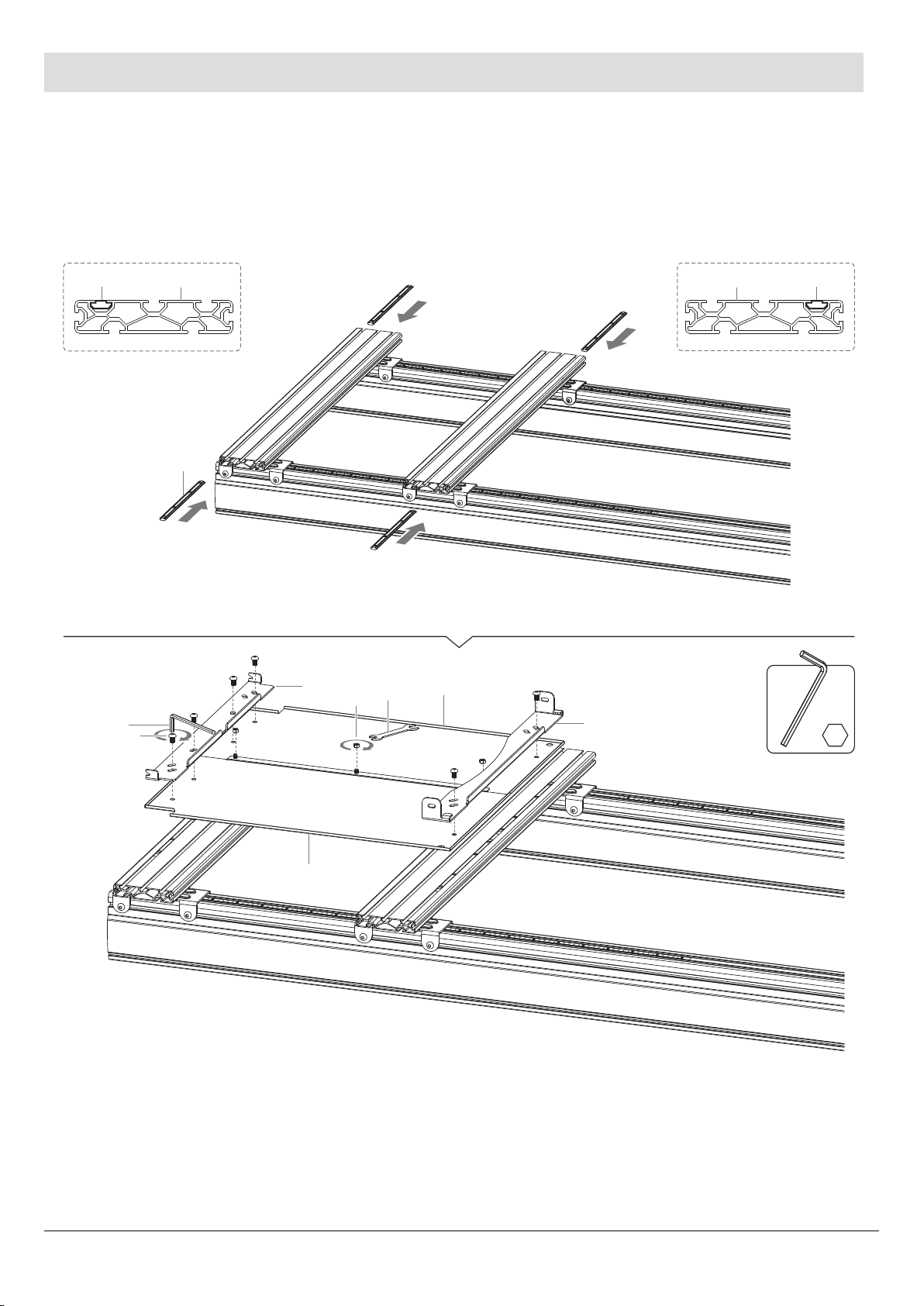

3 | Montage der Montageplatte | Assembly of the mounting plate
HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de
K
R
A1
B1
P
A
K
Seitenansicht
Side view
4 | Montage der Abdeckungen | Assembly of the covers
HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de
N
E1
V
N
J
1:1
E1
T

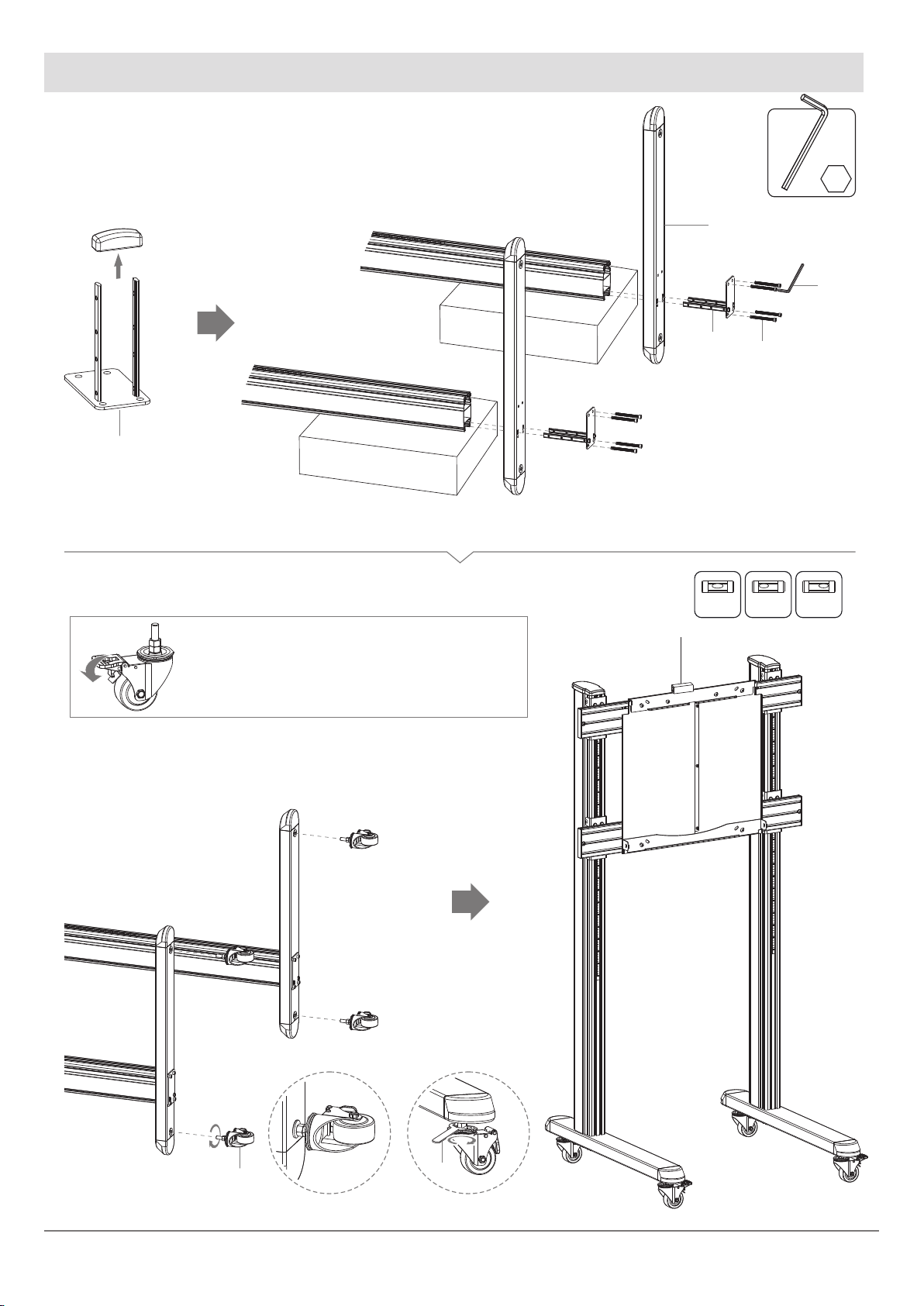

Bitte beachten! Blockieren Sie die Festetellbremse
um plötzliche Bewegungen während der Installation
zu vermeiden.
Note! Lock the brakes on the casters to avoid
any sudden movements during installation.
F1
O
5 | Montage der Bodengruppe | Assembly of the base
HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de

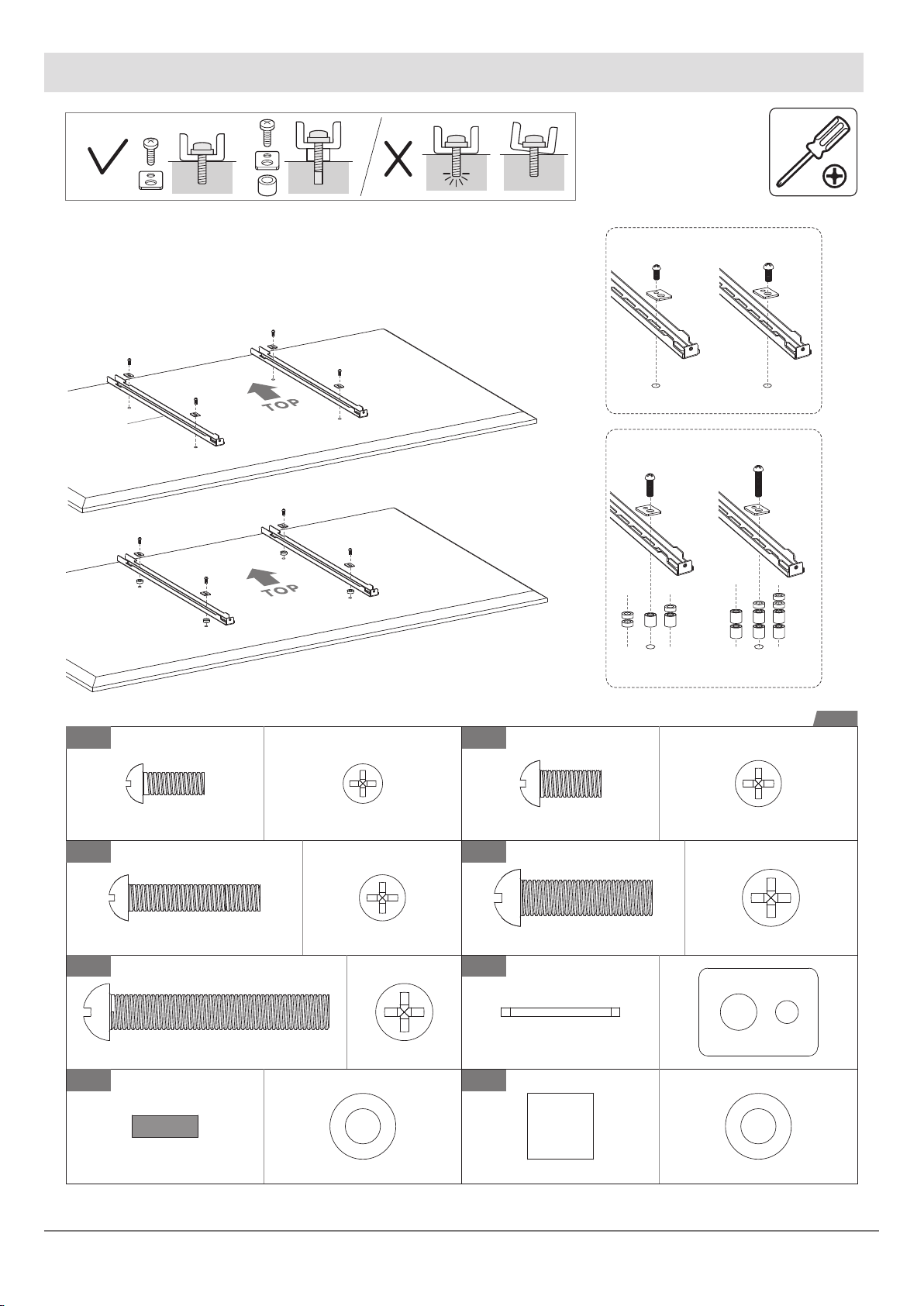

Horizontal: max. 500 mm | Vertical: max. 600 mm
M-A M-B
1:1
M-C M-D
M-E M-F
M-G M-H
I
M-A M-B
1:1
M-C M-D
M-E M-F
M-G M-H
H
M-F
M-A
M-F
M-B
Bildschirme mit flacher Rückseite
For Flat Back Screen
M-F
M-C
M-D
M-F
M-E
M-G
M-H
M-G
M-H
Bildschirme mit gewölbter Rückseite
M-F
M-A
M-F
M-B
For Flat Back Screen
M-F
M-C
M-D
M-F
M-E
M-G
M-H
M-G
M-H
For Irregular Back Screen
For Irregular Back Screen
Bildschirme mit flacher Rückseite
Bildschirme mit gewölbter Rückseite
6 | Montage der TV-Halterung | Assembly of the bracket
