HAGOR BrackIT-C-Stopper Manual de usuario

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de

Installationsanleitung

BrackIT®-C-Stopper | Art.-Nr.: 2227

DE Installationsanleitung

ES Guía de instalación

GB Installation manual

FR Guide d‘installation

SE Installationsanvisning

TR Yükleme Rehberi

RU инструкция по установке

NL Installatievoorschrift

CN 安装指南

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de

Achtung!

Technische Geräte stellen einen beträchtlichen Wert dar. Sie sollten daher bei

der Installation vorsichtig mit den Komponenten umgehen und diese bei Bedarf

schützen.

Auch sollte, falls nötig, der Installtionsbereich abgesichert werden. Herabfallen-

de Teile können zu Verletzungen und Materialschäden führen.

Die im Lieferumfang enthaltenen Materialien sind unter Umständen nicht für die

speziellen Gegebenheiten am Installationsort geeignet. Bitte prüfen Sie dies

vorab und ersetzen Sie diese bei Bedarf durch geeignete Materialien.

Falls Sie Bezüglich der Installation des Produkts unsicher sind oder noch Fra-

gen haben wenden Sie sich an uns oder anderes ausgebildetes Fachpersonal.

Caution!

Technical devices are of considerable value. You should therefore handle the

components carefully during installation and protect them if necessary.

If necessary, the installation area should also be secured. Falling parts can cause

injuries and material damage.

The materials included in the scope of delivery may not be suitable for the spe-

cial conditions at the installation site. Please check this in advance and replace it

with suitable materials if necessary.

If you are unsure about the installation of the product or have any questions,

please contact us or other trained specialists.

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de

Lieferumfang | Scope of delivery

170 mm

M6X87 mm

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de

Using the allen key C to loose the screw

Using the allen key C to tighten the screw

Using the allen key C to loose the screw

Using the allen key C to tighten the screw

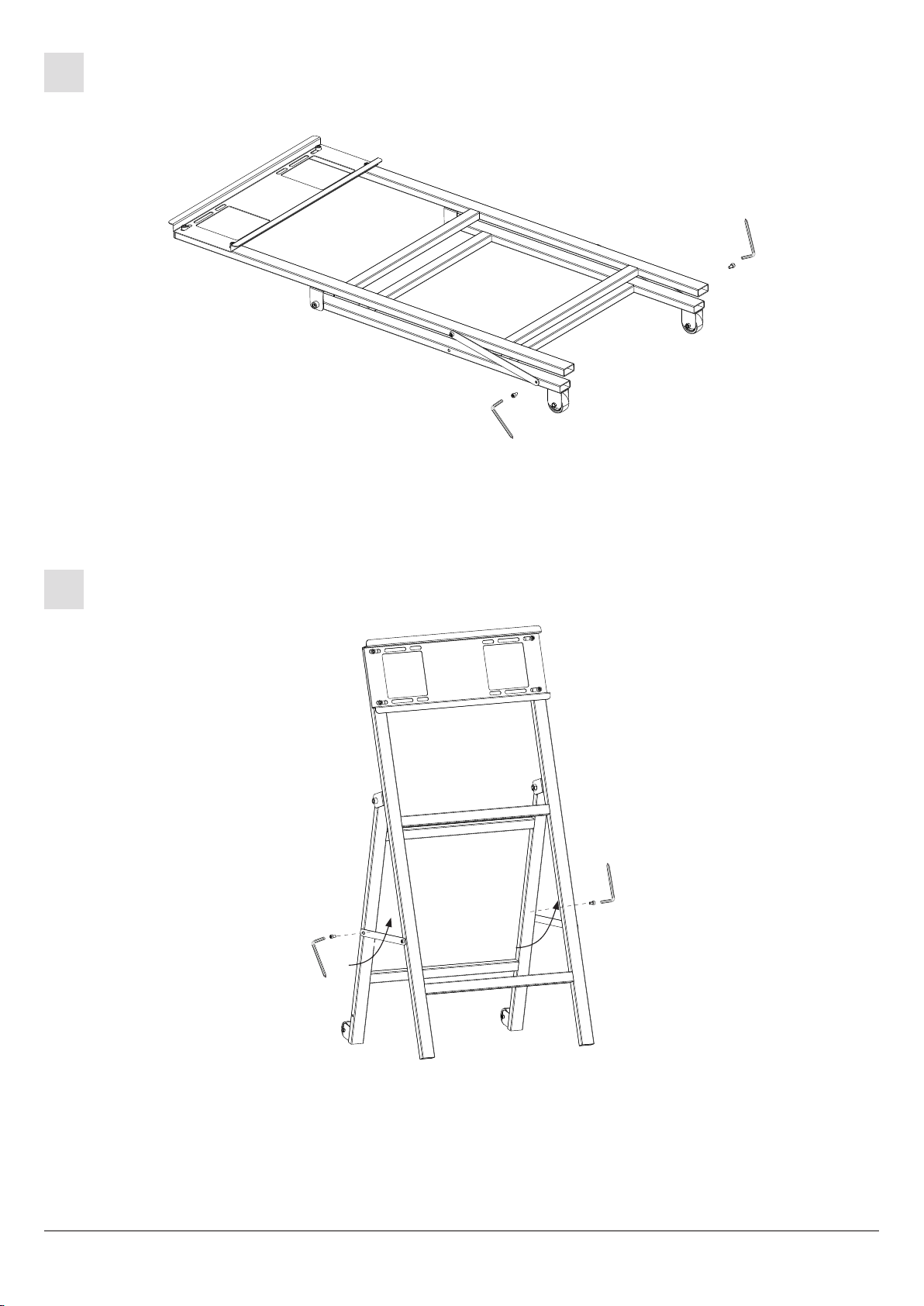

Lösen Sie die Schrauben mit dem Inbusschlüssel (C).

Use the allen key to loosen the screws.

Richten Sie das System auf und ziehen Sie die Schrauben wieder fest (C).

Raise the system and tighten the screws (C).

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de

a/b/cx4

dx4

e/fx4

a/b/cx4

dx4

e/fx4

Montieren Sie die VESA-Arme (A) rückseitig am Bildschirm.

Mount the VESA arms (A) on the back of the screen.

Schieben Sie den Bildschirm mit den VESA-Armen seitlich auf die Montageplatte auf.

Slide the screen with the VESA arms sideways onto the mounting plate.

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de

Ziehen Sie die Sicherungsschraube an der Unterseite jedes VESA-Arms fest.

Tighten the securing screw at the bottom of each arm.

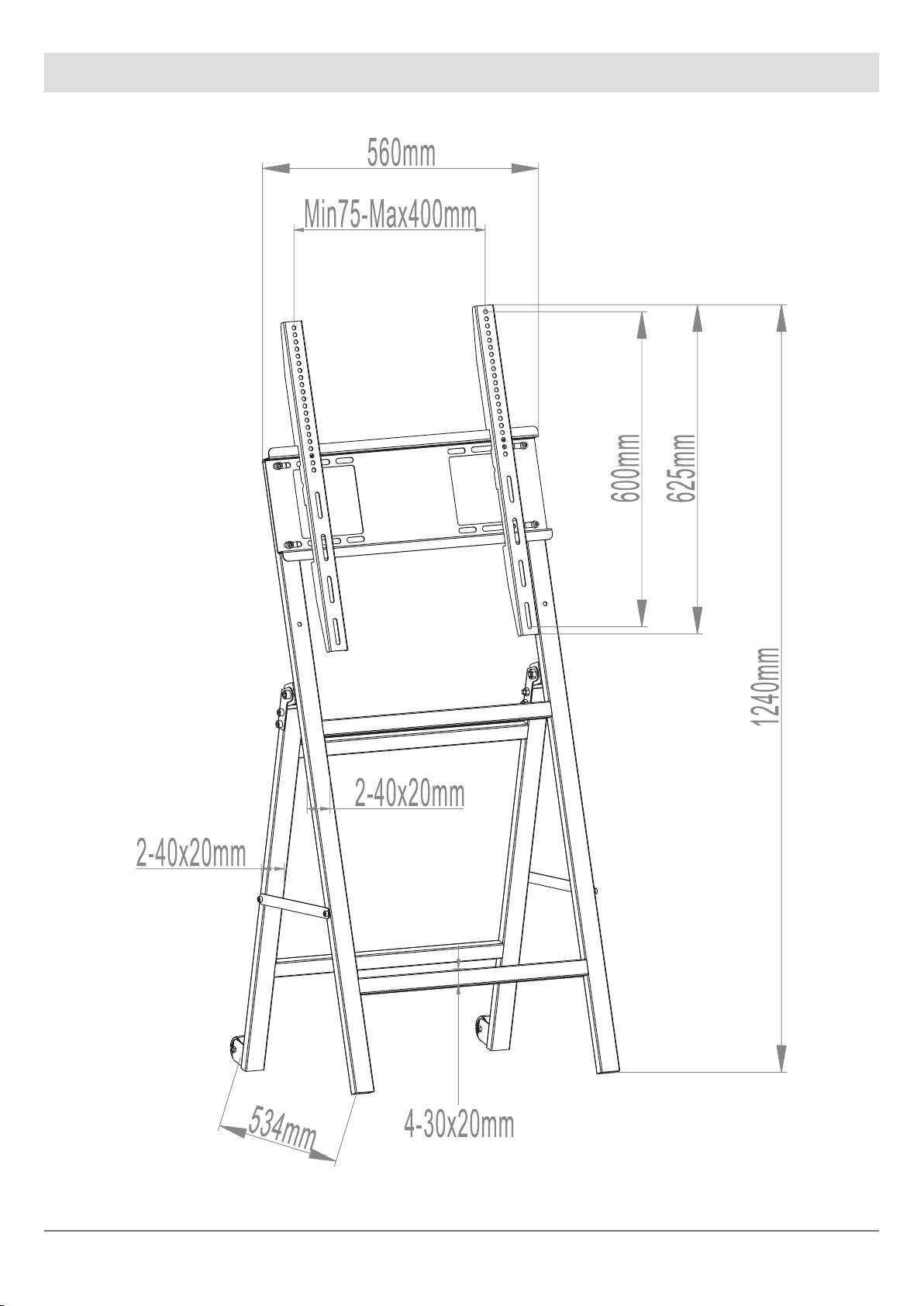

Abmessungen | Dimensions

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de
