RTN300X · RTN301X
IP Türlautsprecher-Modul
IP Door Module
Module Porte IP
IP-deurluidsprekermodule
Anleitung - Manual - Manuel - Handleiding
DeutschEnglishFrançaisNederlands
Inhalt
Einführung 2
Netzwerk-Anschluss und Versorgung 2
Anschluss Ruftaster, Beleuchtung, Relais 3
LED-Status Anzeigen 3
Erweiterungs-Port für Display-Call, Tastatur 4
Werkseitige Einstellungen 4
Reset auf werkseitige Einstellungen 4
Installationskonzepte und Konfiguration 5
Quickstart-Konfiguration mit RTD110X 6 - 7
Experten-Konfiguration 8 - 11
RTN300X · RTN301X
Einführung / Anschluss und Versorgung
Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft gemäß den einschlägigen Installationsnormen,
Richtlinien, Bestimmungen, Sicherheits- und Unfallverhütungsvorschriften des Landes erfolgen. Für Arbeiten an Anlagen mit Netzan-
schluss 230 V~ sind die Sicherheitsanforderungen nach DIN VDE 0100 zu beachten. Bei Nichtbeachten der Anleitung können Schä-
den am Gerät, Brand oder andere Gefahren entstehen. Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden
verbleiben.
Systeminformation und bestimmungsgemäßer Gebrauch
Dieses Gerät ist ein Produkt des IP Türsprechanlagen-Systems und kann nur innerhalb der definierten Installationsszenarien einge-
setzt werden. Detaillierte Fachkenntnisse durch IP-Schulungen werden zum Verständnis vorausgesetzt. Die Funktion des Gerätes ist
konfigurationsabhängig. Nähere Informationen zum jeweiligen Funktionsumfang entnehmen Sie den entsprechenden Anwendungs-
beschreibungen in der Produktdatenbank.
IP Türlautsprecher-
Modul per PoE-Switch
Der INPUT-Port des IP Türlautsprecher-Moduls wird
über ein Netzwerkkabel (ab CAT5) mit einem PoE-Switch
(nach IEEE 802.3af) verbunden.
Achtung: Das Modul darf nicht direkt über einen, auf
Verlegekabel gecrimpten, Stecker angeschlossen wer-
den. Vercrimpen Sie eine Buchse und benutzen Sie da-
zwischen ein kurzes flexibles Netzwerkkabel.
IP Türlautsprecher-Modul
per Netzteil 28VDC
Verbinden Sie die Klemmen 0V und +UB des IP Türlautsprecher-Moduls
mit einem 28VDC Netzteil (RED013X). Der INPUT-Port wird über ein Netz-
werkkabel (ab CAT5) mit einem Ethernet-Switch verbunden.
Achtung: Ein am OUTPUT-Port angeschlossenes RTN500X IP Kamera-
Modul wirdebenfallsmitversorgt.EshandeltsichhierabernichtumeineStan-
dard-PoE-Versorgung. Andere (PoE-)Geräte können über diesen Port zwar
netzwerktechnisch angeschlossen, aber generell nicht mitversorgt werden.
S3B
GND
+5V
LEDB
Z1
Z2
Z3
Z4
GND
0V
+UB
REL1.1
REL1.2
REL2.1
REL2.2
+24V
ELAN
GND
PE
NETWORK
INPUT
NETWORK
OUTPUT
EPORT
S3B
GND
+5V
LEDB
Z1
Z2
Z3
Z4
GND
0V
+UB
REL1.1
REL1.2
REL2.1
REL2.2
+24V
ELAN
GND
PE
NETWORK
INPUT
NETWORK
OUTPUT
NL
+-
EPORT
Netzwerk-Anschluss und Versorgung
2 Technische Änderungen vorbehalten www.hager.com
RTN300X · RTN301X
Anschluss und Versorgung
Anschluss der Ruftaster, Namenschild-Beleuchtung und Relais
0V
+UB
REL1.1
REL1.2
REL2.1
REL2.2
+24V
ELAN
GND
PE S3B
GND
+5V
LEDB
Z1
Z2
Z3
Z4
GND
EPORT
Erdungskontakt
Bezugsmasse +UB
Betriebsspannung von externem
Netzgerät (28VDC, 1A)
Relais (Schließer) potentialfrei,
max. 24V / 2A
Relais (Schließer) potentialfrei,
max. 24V / 2A
Ausgang 24VDC, 200mA
nicht belegt / keine Funktion
Masse für +24V Ausgang
Zentralruf-Taster
Masse für Zentralruf-Taster
nicht belegt / keine Funktion
nicht belegt / keine Funktion
Anschluss Ruftaster 1
Anschluss Ruftaster 2
Anschluss Ruftaster 3
Anschluss Ruftaster 4
Masse für Ruftaster 1 - 4
Erweiterungsport
für den Anschluss von IP Displaycall-Modul RTN710X,
IPDirektwahl-Tastaturmodul RTN100XundIP Dioden-
matrix-Modul RTN720X.
S3B
GND
+5V
LEDB
Z1
Z2
Z3
Z4
GND
0V
+UB
REL1.1
REL1.2
REL2.1
REL2.2
+24V
ELAN
GND
PE
NETWORK
INPUT
NETWORK
OUTPUT
EPORT
LED Status-Anzeigen
LED2
LED1
IN
OUT
OUT (Grün) Dauerhaft an: Ein Gerät ist mit dem Output-
Netzwerkport verbunden und in Betrieb. Kur-
zes Aufblinken signalisiert: Datenverkehr.
IN (Grün) Das Türlautsprecher-Modul ist mit dem Netz-
werk verbunden und in Betrieb. Kurzes Auf-
blinken signalisiert: Datenverkehr.
LED1 (Orange) Dauerhaft an: Türlautsprechermodul befindet
sich in einer Sprechverbindung. Blinken: Der
Werksreset ist abgeschlossen.
LED2 (Rot) Dauerhaft an: Das Türlautsprechermodul ist
nicht am SIP-Server registriert.
Deutsch
Technische Änderungen vorbehalten 3www.hager.com
RTN300X · RTN301X
Anschluss und Versorgung / Werkseinstellungen
Werkseitige Einstellungen
Zugangsdaten - Administration
Passwort: 1234
IP-Adresse Türlautsprecher-Modul 192.168.42.41 IP-Adresse-RTD:8041 (Beispiel!)
Hauptnetz-Zugriff über RTD110X
Reset auf werkseitige Einstellungen
Erweiterungs-Port für IP Displaycall und Direktwahl-Tastaturmodul
Z3
Z4
GND
+24V
ELAN
GND
NETWORK
INPUT
NETWORK
OUTPUT
EPORT
EPORT
Z3
Z4
GND
+24V
ELAN
GND
NETWORK
INPUT
NETWORK
OUTPUT
EPORT
EPORT
Am Erweiterungsport des IP Türlaut-
sprecher-Moduls kann das IP Display-
call- und Direktwahl-Tastaturmodul an-
geschlossen werden.
Die Ruftaster-Anschlüsse Z1 bis Z4 kön-
nen zusätzlich genutzt werden. Weitere
Informationen entnehmen Sie bitte dem
aktuellen IP Systemhandbuch.
Hinweis: Eines dieser Module wird direkt
über den Türlautsprecher versorgt. Am
Displaycall-Modul können auch noch wei-
tere Displaycall-Module oder ein Direkt-
wahl-Tastaturmodul (z.B. für eine Code-
Lock-Zugangskontrolle) angeschlossen
werden. In diesem Fall ist eine separate
Spannungsversorgung für die zusätzli-
chen Module vorzusehen.
EPORT
#1
OFF
LF
#2
LED2
LED1
IN
OUT
#3
#4
OFF
LF
#5
1. Trennen Sie das IP Türlautsprecher-Modul von der Span-
nungsversorgung (Power-over-Ethernet oder Netzteil).
2. Stellen Sie den seitlichen Reset-Schalter auf LF (Load Fac-
tory Defaults): Frontplatte nach unten, Schalter nach links.
3. Verbinden Sie das Türlautsprecher-Modul wieder mit der
Spannungsversorgung.
4. Warten Sie, bis die LED1 (Orange) permanent blinkt.
5. Stellen Sie (ohne die Spannungsversorgung zu trennen) den
Reset-Schalter wieder zurück auf die ursprüngliche Posi-
tion. Das Türlautsprecher-Modul ist nun zurückgesetzt.
Hinweis: Telefonbuch-Einträge werden dadurch nicht zurück-
gesetzt. Bitte nehmen Sie diese Änderungen jeweils manuell vor.
192.168.42.41
4 Technische Änderungen vorbehalten www.hager.com
RTN300X · RTN301X
Konfigurations-Oberfläche / Installationskonzept
Installationskonzept und Konfiguration
Quickstart-Konfiguration
mit IP Sprechanlagen-Server RTD110X
Konfigurations-Bereich für die Installation mit dem IP Sprech-
anlagen-Server RTD110X. Bitte verwenden Sie für die Inbetrieb-
nahme unbedingt den Easy-Installation-Guide.
Experten-Konfiguration
für individuelle Installationen
Konfigurations-Bereich für die Integration in (Firmen-)Netzwerke
in Kombination mit bestehenden IP Telefonanlagen. Für weitere
Informationen verwenden Sie das IP Systemhandbuch.
Update
Administrations-Bereich für Firmware-Updates
und Einstellungsdateien.
Hilfe
Informationen zu Installations-Anleitungen
auf der Homepage und Produktdatenbank.
Deutsch
Technische Änderungen vorbehalten 5www.hager.com
RTN300X · RTN301X
Quickstart-Konfiguration
Quickstart-Konfiguration mit IP Sprechanlagen-Server RTD110X
SUBNETZ HAUPTNETZ
RTD110X
Das Szenario zeigt eine Installation mit dem IP Sprechanlagen-Server RTD110X. Alle Sprechanlagen-Komponenten werden
in einem separaten Subnetz konfiguriert und über den RTD110X an das Hauptnetz (Heim-/Firmennetzwerk) weitergeleitet.
Bei dieser Installationsvariante
wird zuerst die komplette Logik
der Sprechanlagen-Installation
im RTD110X Server definiert. Erst
danach wird der Anschluss und
die Anpassung von den IP Gerä-
ten vorgenommen.
Nach Anschließen des Türlaut-
sprecher-Moduls erfolgt der Zu-
griff sehr komfortabel über die in
der Konfigurations-Oberfläche
des Sprechanlagen-Servers an-
gezeigten Geräte-Links im Be-
reich Außenenheiten & IP Geräte.
WICHTIG:
Folgen Sie bitte unbedingt dem
zum IP Sprechanlagen-Server
RTD110X beigelegten Easy-In-
stallation-Guide.
6 Technische Änderungen vorbehalten www.hager.com
RTN300X · RTN301X
Quickstart-Konfiguration

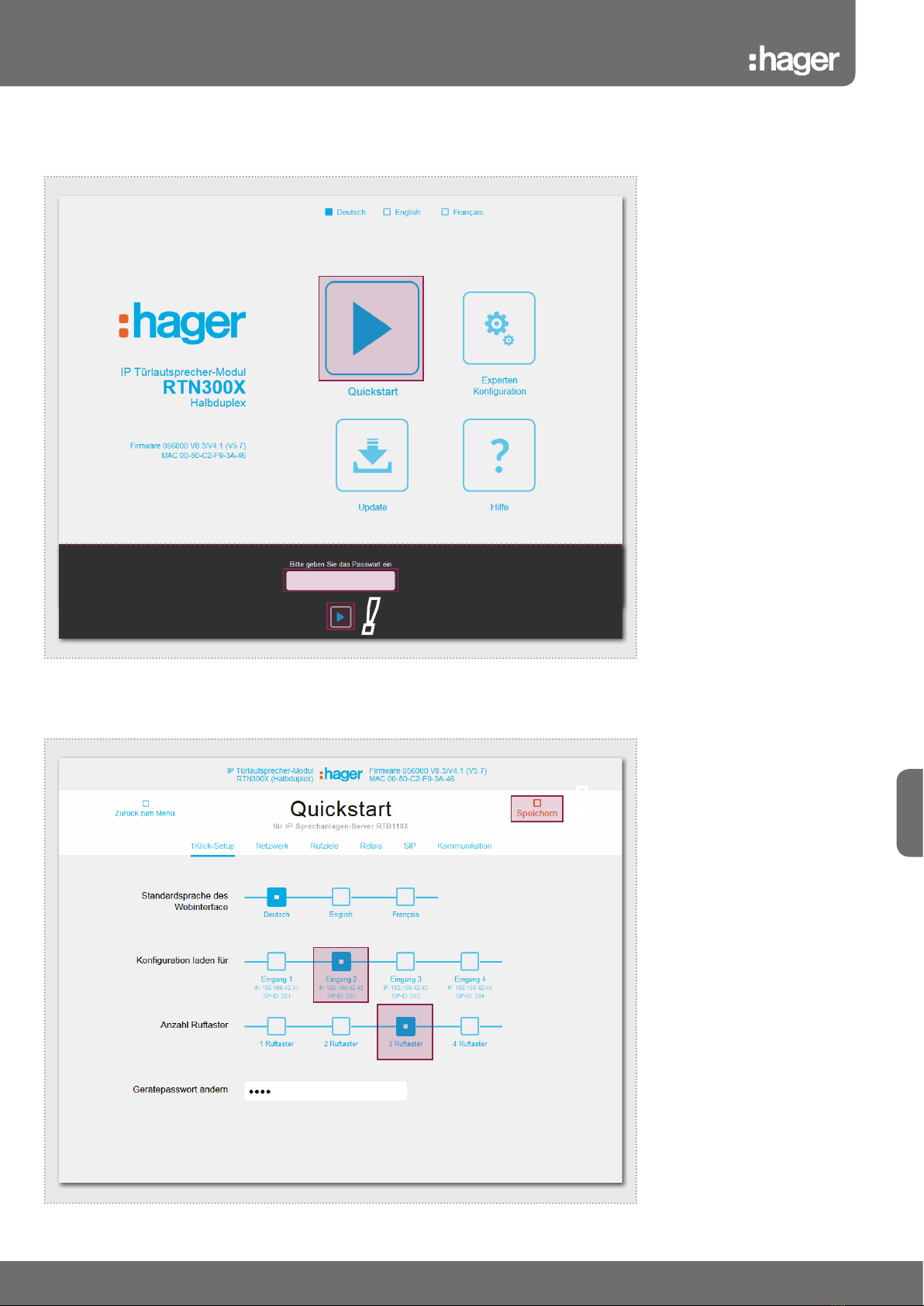

Nach Aufruf der Weboberfläche
wählen Sie den Bereich „Quick-
start“ aus und melden sich mit
dem werkseitigen
Passwort: 1234
am IP Türlautsprecher-Modul an.
HINWEIS:
Im „Quickstart“-Bereich finden
Sie auch weitere grundsätzliche
Einstellungen (z.B. Lautstärke
und Mikrofon-Empfindlichkeit).
Im „Experten“-Bereich sind bei
dieser Installationsvariante kei-
ne Einstellungen vorzunehmen.
Quickstart-Konfiguration mit IP Sprechanlagen-Server RTD110X
Stellen Sie das Türlautsprecher-
Modul (bei mehreren Eingän-
gen) auf den jeweiligen Eingang
und die Anzahl der verwendeten
Ruftasten ein. Bestätigen Sie
die Einstellung mit „Speichern“
IP Adresse, SIP Registrierungs-
daten und Ruftaster-Einträge
des Türlautsprecher-Moduls sind
nun auf die im IP Sprechanlagen-
Server definierte Konfiguration
angepasst.
WICHTIG:
In der Regel sind keine weiteren
Einstellungen notwendig. Weite-
re Informationen entnehmen Sie
bitte dem aktuellen Easy-Ins-
tallation-Guide und bei speziel-
leren Einstellungen dem IP Sys-
temhandbuch.
Der Quickstart-Bereich ist speziell für die Subnetz-Konfiguration des IP Sprechanlagen-Servers angepasst.
Die Komponenten im Subnetz sollten nicht über die beschriebenen Änderungen hinaus geändert werden.
!
!
Deutsch
Technische Änderungen vorbehalten 7www.hager.com
RTN300X · RTN301X
Experten-Konfiguration
HAUPTNETZ
Öffnen Sie das „Netzwerk- und Freigabe-
center“ und wählen Sie hier „Adapterein-
stellungen ändern“. Jetzt ein Doppelklick
auf den Netzwerk-Adapter mit dem Sie
verbunden sind. Im sich öffnenden Fens-
ter klicken Sie auf „Eigenschaften“.
Wählen Sie „Internetprotokoll Version 4“
aus und klicken Sie auf Eigenschaften.
Stellen Sie „Folgende IP-Adresse verwen-
den“ ein und vergeben Sie eine Adresse
mit 192.168.42.xxx (nicht 41). Bei Sub-
netzmaske tragen Sie 255.255.255.0 ein.
Danach bestätigen Sie mit „OK“. Sie kön-
nen nun auf das Gerät zugreifen.
Experten-Konfiguration für individuelle Installationen
Das Szenario zeigt die Integration in ein bestehendes Netzwerk (z.B. im Firmenumfeld) mit Anbindung an eine bestehende
IP Telefonanlage. Alle Sprechanlagen-Komponenten müssen auf die vorhandenen Gegebenheiten konfiguriert werden.
Netzwerk-Adapter auf IP Adresse im Bereich des Türlautsprechers einstellen
8 Technische Änderungen vorbehalten www.hager.com
RTN300X · RTN301X
Experten-Konfiguration

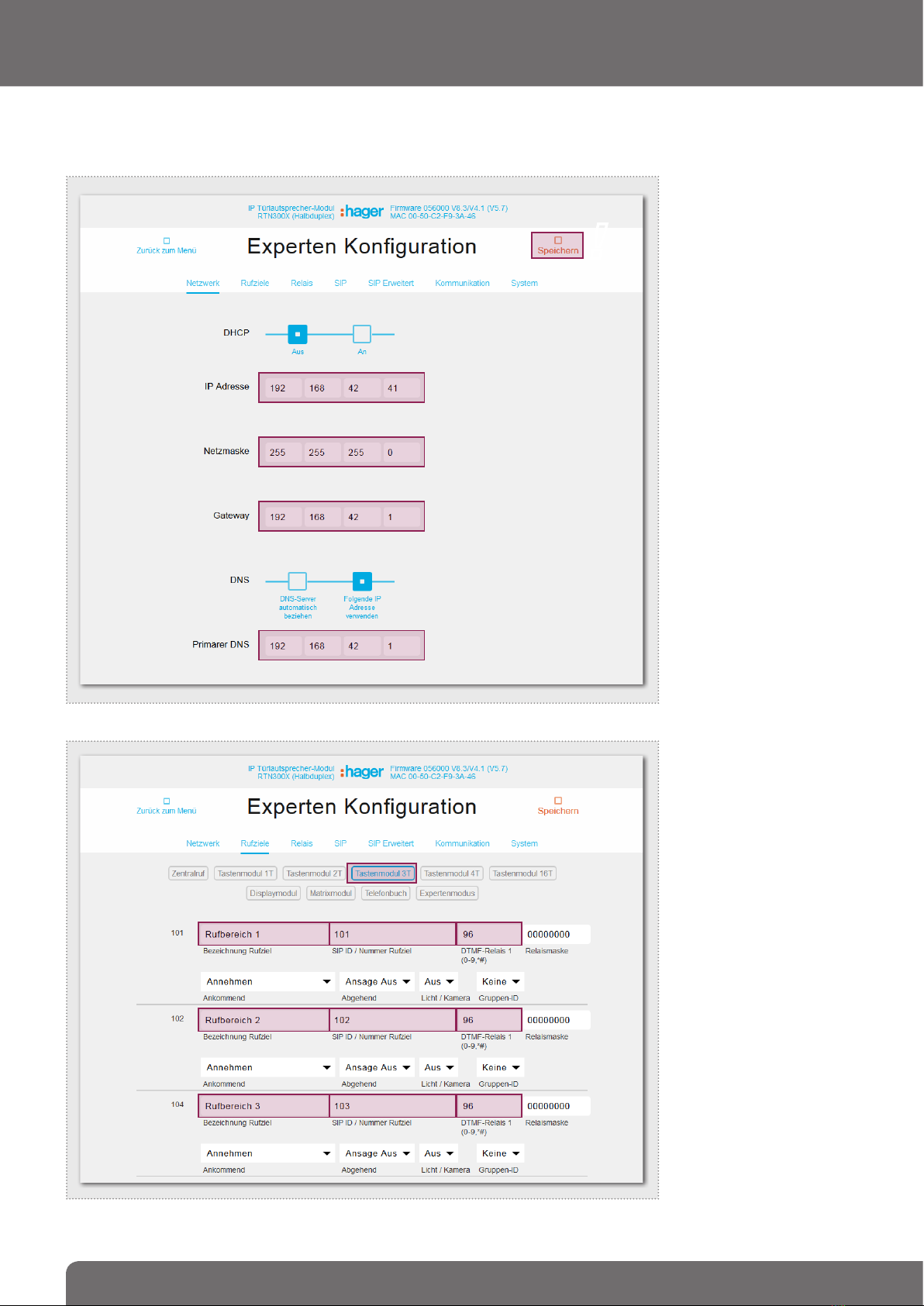

Experten-Konfiguration für individuelle Installationen
Netzwerk
IP Adresse, Gateway und DNS
Rufziele
Ruftaster-Belegung, Verhalten bei
ein- und abgehenden Anrufen
sowie DTMF-Relaisschaltung
Relais
Funktion und Schaltdauer der
integrierten Relais
SIP
Angabe von SIP Server/Domain,
SIP ID und Authentifizierung
SIP Erweitert
DTMF Modus, Ports und Regis-
trierungs-Einstellungen, Verhal-
ten bei „Unbekannter Anrufer“,
Gespräch und Rufaufbau
Kommunikation
Audio-Codecs, Mikrofon- und
Lautsprecher-Einstellungen
System
Status-/Fernsteuer-Meldungen,
Erweiterungs-Port, Sprache und
Passwort
Der Experten-Bereich ist für die Anbindung des IP Türlautsprecher-Moduls an eine vorhandene IP Telefonanlage (SIP Server)
vorgesehen. Hier finden Sie alle Optionen für spezielle Anforderungen und Einstellungen (siehe IP Systemhandbuch).
Nach Aufruf der Weboberfläche
wählen Sie den Bereich „Exper-
ten-Konfiguration“ aus und mel-
den sich mit dem werkseitigen:
Passwort: 1234
am IP Türlautsprecher-Modul an.
HINWEIS:
Das IP Türlautsprecher-Modul
folgt dem SIP-Standard nach
RFC3261 mit seinen Konfigura-
tions-Optionen.
Bestimmte Einstellungen müs-
sen möglicherweise an die Vor-
gaben der IP Telefonanlage (SIP
Server) angepasst werden. Dies
betrifft häufig das DTMF-Signa-
lisierungsverfahren oder erlaub-
te Reregistrierungsintervalle.
Machen Sie sich im Vorfeld mit
den Gegebenheiten vertraut.
!
Deutsch
Technische Änderungen vorbehalten 9www.hager.com
RTN300X · RTN301X
Experten-Konfiguration
Experten-Konfiguration für individuelle Installationen
Netzwerk
Stellen Sie hier das IP Türlaut-
sprecher-Modul auf die Gege-
benheiten des vorhandenen
Netzwerks ein.
IP Adresse
Eine nicht belegte IP Adresse,
möglichst außerhalb des DHCP-
Bereichs.
Netzmaske
Eine zur Netzwerkstruktur pas-
sende Netzwerkmaske (Stan-
dard 255.255.255.0)
Gateway
IP Adresse des Routers.
Primärer DNS
IP Adresse des „Domain Name
Servers“. In der Regel wird die-
se Funktion ebenfalls vom Rou-
ter übernommen.
Hinweis zum Speichern:
Änderungen an den Einstellun-
gen müssen nicht für jedes Menü
einzeln gespeichert werden. Sie
können alle Konfigurationsme-
nüs durcharbeiten und dann in
einem Schritt abspeichern.
Rufziele (Telefonbuch)
Hier wird das Anwahl-Verhalten
angeschlossener Ruftaster oder
Rufanwahl-Module festgelegt.
Wählen Sie den Typ des ange-
schlossene Moduls aus, um die
betreffenden Telefonbuch-Ein-
träge anzuzeigen.
Bezeichnung Rufziel
Name für das Rufziel. Dient nur
der Information, ist aber funkti-
onstechnisch ohne Bedeutung.
SIP ID / Nummer Rufziel
(Telefon-)Nummer des anzuru-
fenden Ziels, in der Regel eine
Gruppenruf-Nummer.
DTMF-Relais 1
Code der am Telefon zu wählen
ist, um den Türöffner zu betätigen.
Alle weiteren Einstellungen und
deren Funktionsweise werden im
IP Systemhandbuch ausführlich
beschrieben.
!
10 Technische Änderungen vorbehalten www.hager.com
Este manual sirve para los siguientes modelos
1
Tabla de contenidos
Idiomas:
Otros manuales de Unidad de control de hager
hager
hager TRB221A-5A Manual de usuario
hager
hager TXA101 Manual de usuario
hager
hager RCBO-AFDD Manual de usuario
hager
hager TYA606A Manual de usuario
hager
hager TK 301 Manual de usuario
hager
hager TYB621C Manual de usuario
hager
hager Vega D FD Series Manual de usuario
hager
hager NH00 Manual de usuario
hager
hager RTN100X Manual de usuario
hager
hager EE100 Manual de usuario
hager
hager TN002 Manual de usuario
hager
hager TYA610A Manual de usuario
hager
hager tebis TX100 Manual de usuario
hager
hager TRM600AU Manual de usuario
hager
hager H3 x250 Manual de usuario
hager
hager TYF61 Series Manual de usuario
hager
hager TYM632C Manual de usuario
hager
hager TYB601A Manual de usuario
hager
hager RE 310 Series Manual de usuario
hager
hager TYA606 Series Manual de usuario
Manuales populares de Unidad de control de otras marcas
Festo
Festo Compact Performance CP-FB6-E Manual de lista de piezas
Elo TouchSystems
Elo TouchSystems DMS-SA19P-EXTME Manual de usuario
JS Automation
JS Automation MPC3034A Manual de usuario
JAUDT
JAUDT SW GII 6406 Series Guía rápida
Spektrum
Spektrum Air Module System Manual de usuario
BOC Edwards
BOC Edwards Q Series Manual de usuario
