POWERDUCTION 110LG / 160LG FR

Notice originale

INSTRUCTIONS DE SÉCURITÉ

Ce manuel d’utilisation comprend des indications sur le fonction-

nement de votre appareil et les précautions à suivre pour votre

sécurité. Merci de le lire attentivement avant la première utilisation

et de le conserver soigneusement pour toute relecture future. Ces

instructions doivent être lues et bien comprises avant toute opéra-

tion. Toute modification ou maintenance non indiquée dans le ma-

nuel ne doit pas être entreprise. Tout dommage corporel ou maté-

riel dû à une utilisation non-conforme aux instructions de ce manuel

ne pourra être retenu à la charge du fabricant. En cas de pro-

blème ou d’incertitude, veuillez consulter une personne qualifiée

pour manier correctement l’appareil. Cet appareil doit être utilisé

uniquement pour chauffer des matériaux ferreux dans les limites

indiquées sur l’appareil et le manuel. Il faut respecter les instruc-

tions relatives à la sécurité. En cas d’utilisation inadéquate ou dan-

gereuse, le fabricant ne pourra être tenu responsable. Toute autre

utilisation non mentionnée dans cette notice est strictement inter-

dite, et potentiellement dangereuse. Le produit est semi-automa-

tique et requiert la présence d’un opérateur.

Cet appareil peut être utilisé par des enfants âgés d’au moins 8

ans et par des personnes ayant des capacités physiques, senso-

rielles ou mentales réduites ou dénuées d’expérience ou de

connaissance, s’ils (si elles) sont correctement surveillé(e)s ou si

des instructions relatives à l’utilisation de l’appareil en toute sécu-

rité leur ont été données et si les risques encourus ont été appré-

hendés. Les enfants ne doivent pas jouer avec l’appareil. Le net-

toyage et l’entretien par l’usager ne doivent pas être effectués par

des enfants sans surveillance.

Ne pas utiliser l’appareil, si le cordon d’alimentation ou la fiche

de secteur sont endommagés.

Ne pas couvrir l’appareil.

Risque d’explosion et d’incendie !

• N’utilisez pas l’appareil en atmosphère explosive.

• Maintenez les AIRBAG, les bombes aérosol et autres réci-

pients pressurisés éloignés de l’équipement de chauffage par

induction.

Attention risque de chaleur et de amme

• Ne surchauffez pas les pièces et les adhésifs.

• Soyez vigilant au feu, maintenez un extincteur à proximité.

• Ne pas disposer l’appareil sur, ou à proximité de surfaces

inflammables.

• N’installez pas l’appareil près de substances inflammables ou

comburantes.

Attention ! Surface très chaude. Risque de brûlures.

• Les pièces et l’équipement chauds peuvent causer des brûlures.

• Ne pas toucher les pièces chaudes à main nue.

• Attendre le refroidissement des pièces et de l’équipement

avant de les manipuler.

POWERDUCTION 110LG / 160LG FR

Notice originale

• Veiller à ce que des bijoux (alliance en particulier) ou pièces

métalliques ne viennent pas à proximité du système d’induction

et de l’inducteur lors du fonctionnement.

• Enlevez tous les bijoux et autres objets en métal de votre corps

avant d’utiliser cet équipement

• Les personnes avec des implants en métal dans le corps ne

doivent pas utiliser cet équipement.

• En cas de brulure, rincer abondamment à l’eau et consulter un

médecin sans tarder.

Dangerosité des vapeurs et gaz

• Maintenir la tête hors des fumées, ner pas respirer les vapeurs.

• En travail intérieur, aérer le secteur et/ou utiliser un extracteur

d’air pour évacuer les vapeurs et des gaz.

• Le chauffage par induction de certains matériaux, adhésifs, et

flux peut produire des vapeurs et des gaz. La respiration de ces

vapeurs et gaz peut être dangereuse pour la santé. Par exemple

le chauffage de l’uréthane libère un gaz : le cyanure d’hydro-

gène, qui peut être mortel aux humains.

• Si la ventilation est insuffisante, utiliser un respirateur agréé.

• Lire les fiches techniques d’hygiène et sécurité des produits

(MSDS) et les instructions du fabricant pour les adhésifs, les

flux, les métaux, les consommables, les enduits, les nettoyants,

et les décapants.

• Travailler dans un espace confiné seulement s’il est bien aéré,

ou en utilisant un respirateur agréé. Veiller à garder une per-

sonne qualifiée pour vous surveiller. Les vapeurs et les gaz résul-

tants du chauffage peuvent remplacer l’oxygène de l’air et pro-

voquer un accident ou la mort. S’assurer de la qualité de l’air

respiré.

• Ne pas utiliser le chauffage sur des parties en cours de dégrais-

sage, ou de pulvérisation. La chaleur peut réagir avec les va-

peurs et former des gaz fortement toxiques et irritants.

• Ne pas surchauffer les métaux, tel que l’acier galvanisé, revêtus

de plomb ou de cadmium, à moins que le revêtement soit enlevé

de la surface à chauffer, que l’aire de travail soit bien ventilée, et

au besoin, en portant un respirateur agréé. Les pièces de fonderie

et tous les métaux contenant ces éléments peuvent dégager les

vapeurs toxiques si surchauffés. Se référer au MSDS concernant

les informations relatives aux températures.

Attention danger électrique

Risque d’émission optique lorsque les éléments métalliques

chauffés approchent et atteignent la fusion

Attention ! Champ magnétique important. Les personnes

porteuses d’implants actifs ou passifs doivent être infor-

mées.

POWERDUCTION 110LG / 160LG FR

Notice originale

Dans le cas où les meures dépassent les niveaux d’émission, il faut

donner des informations pour l’utilisation et pour la maintenance.

Aucune mesure de protection supplémentaire n’est nécessaire

lorsque la machine est utilisée seule. Des restrictions et/ou des

mesures de protection supplémentaires peuvent être nécessaires

dans les autres cas.

Lors d’une maintenance les niveaux de champ doivent être vérifiés

avant la remise en service du matériel.

En fonctionnement, ne jamais approcher l’inducteur au niveau de

la tête ou des organes vitaux

Les porteurs de stimulateur cardiaque ne doivent pas s’approcher

à moins d’un mètre de l’ensemble de l’appareil lorsque celui-ci est

en fonctionnement. Risque de perturbation du fonctionnement des

stimulateurs cardiaques à proximité de l’appareil.

Consulter un médecin et évaluer les risques avant d’aller à proxi-

mité d’un système de chauffage à induction.

Risques de projection de métal ou d’adhésif

• Portez les verres de sécurité approuvés avec des protections

latérales ou utilisez un écran sur le visage.

• Portez un vêtement de travail

• Portez des gants.

Ne pas obstruer les ouvertures de ventilation. Se référer à la partie

installation avant d’utiliser l’appareil.

Raccordement :

• Cet appareil doit être raccordé à un socle de prise de courant

relié à la terre.

• Ce matériel destiné aux environnements industriels (classe A)

n’est pas prévu pour être utilisé dans un site résidentiel où le cou-

rant électrique est fourni par le réseau public d’alimentation

basse tension. Il peut y avoir des difficultés potentielles pour

assurer la compatibilité électromagnétique dans ces sites, à

cause des perturbations conduites, aussi bien que rayonnées à

fréquence radioélectrique.

• Ce matériel n’est pas conforme à la CEI 61000-3-12 et est desti-

né à être raccordé à des réseaux basse tension privés connectés

au réseau public d’alimentation seulement au niveau moyenne et

haute tension. S’il est connecté à un réseau public d’alimentation

basse tension, il est de la responsabilité de l’installateur ou de

l’utilisateur du matériel de s’assurer, en consultant l’opérateur du

réseau de distribution, que le matériel peut être connecté.

• Ce matériel est conforme à la CEI 61000-3-11.

POWERDUCTION 110LG / 160LG FR

Notice originale

Entretien :

• Si le câble d’alimentation est endommagé, il doit être remplacé

par le fabricant, son service après-vente ou des personnes de

qualification similaire afin d’éviter un danger.

• Avertissement ! Débrancher toujours la fiche de la prise sec-

teur avant d’effectuer des travaux sur l’appareil.

À l’intérieur du produit, les tensions et intensités sont élevés et

dangereuses.

• Si le fusible interne est fondu, il doit être remplacé par le fabri-

cant, son service après-vente ou des personnes de qualification

similaire afin d’éviter un danger.

• Régulièrement, enlever le capot et dépoussiérer à la soufflette.

En profiter pour faire vérifier la tenue des connexions électriques

avec un outil isolé par un personnel qualifié.

• N’utiliser en aucun cas des solvants ou autres produits nettoyants

agressifs.

• Nettoyer les surfaces de l’appareil à l’aide d’un chiffon sec.

Réglementation:

•Appareil conforme aux directives européennes.

•La déclaration de conformité est disponible sur notre site internet.

•Marque de conformité EAC (Communauté économique Eurasienne)

• Appareil conforme aux normes Marocaines.

• La déclaration Cم(CMIM) de conformité est disponible sur notre

site internet.

Mise au rebut :

•Ce matériel fait l’objet d’une collecte sélective. Ne pas jeter dans

une poubelle domestique.

•Produitdontlefabricantparticipeàlavalorisationdesemballages

en cotisant à un système global de tri, collecte sélective et

recyclage des déchets d’emballages ménagers

•Produit recyclable qui relève d’une consigne de tri selon le décret

n°2014-1577.

POWERDUCTION 110LG / 160LG

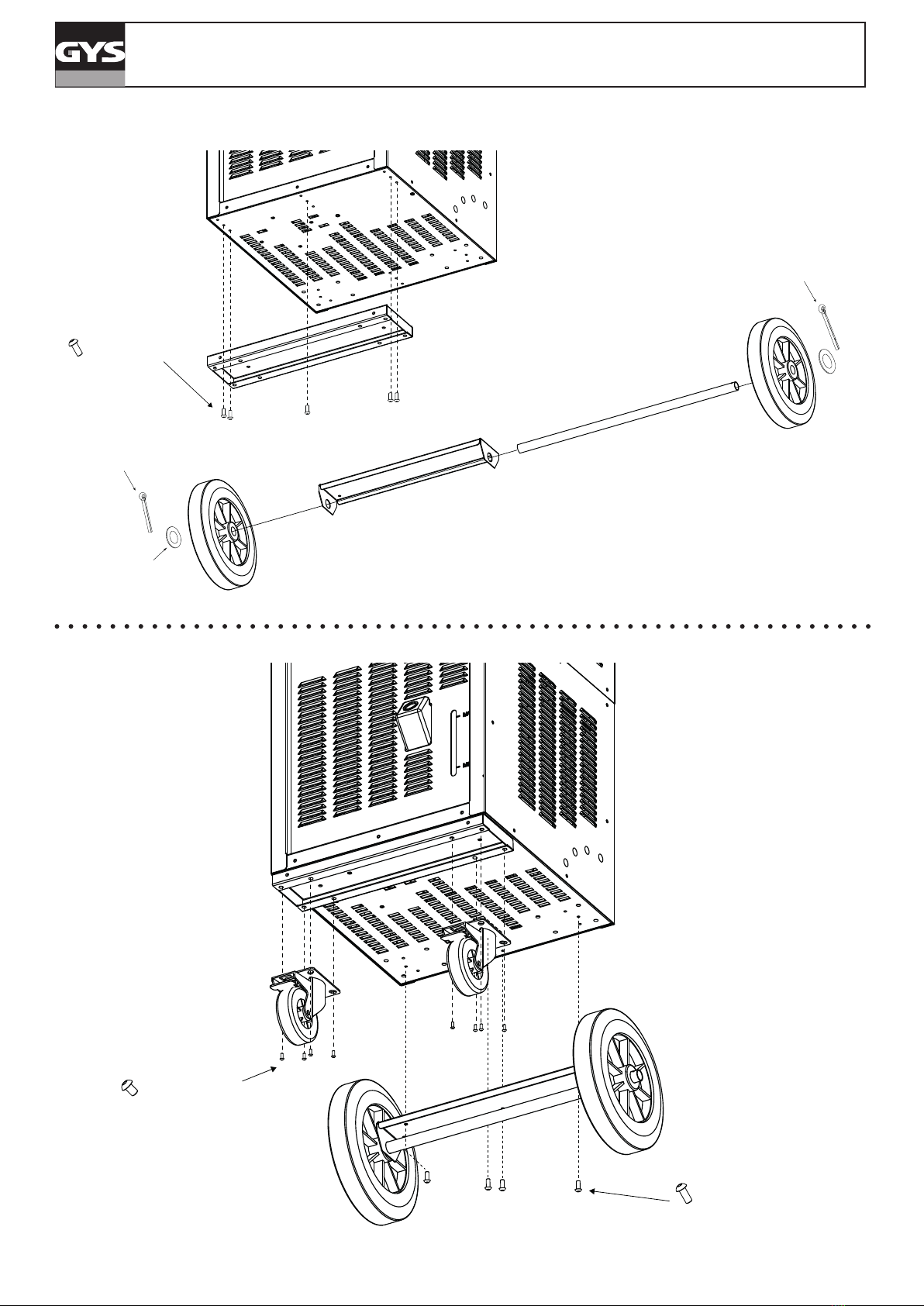

110LG

4 vis M5x16

41072

8 vis M8x12

41281

41214

42032

5 vis M5x16

41072

POWERDUCTION 110LG / 160LG

6 vis M6x20

41026

1 vis tôle

41086

2 vis M8x40

42066

2 vis M8x40

42066

2 vis M5x16

41072

2 vis M5x10

41025

POWERDUCTION 110LG / 160LG

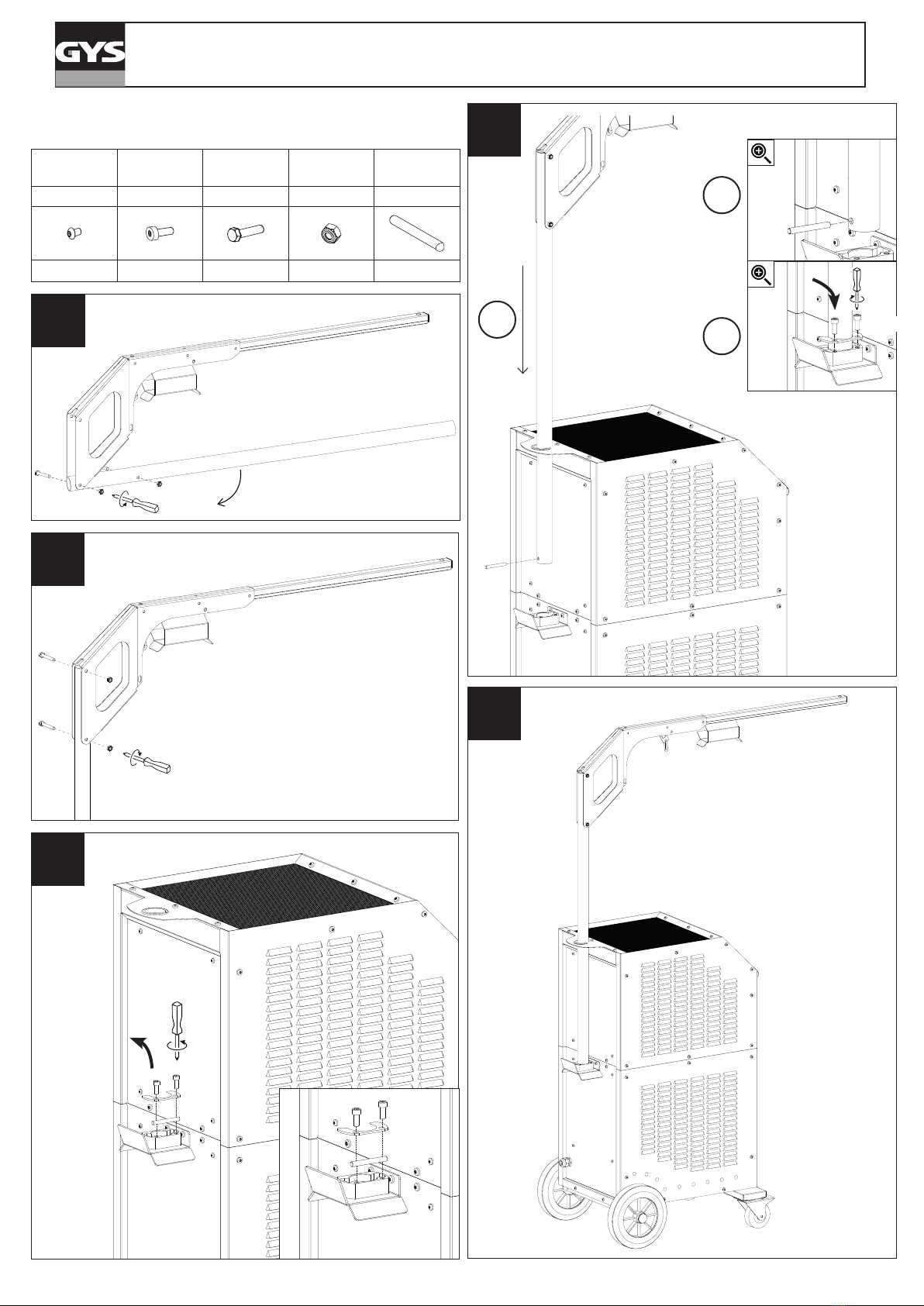

160LG

Vis

Screw Vis

Screw Écrou frein

Lock-nut Goupille

Dowel pin

M6x10 M8x20 M8x60 M8 8x65

x 2 x 4 x2 x 2 x 1

90°

2Vis / Screw M8x60 (x2)

Écrou frein / Lock-nut M8 (x2)

4Goupille / Dowel pin 8x65

1M8x20

POWERDUCTION 110LG / 160LG

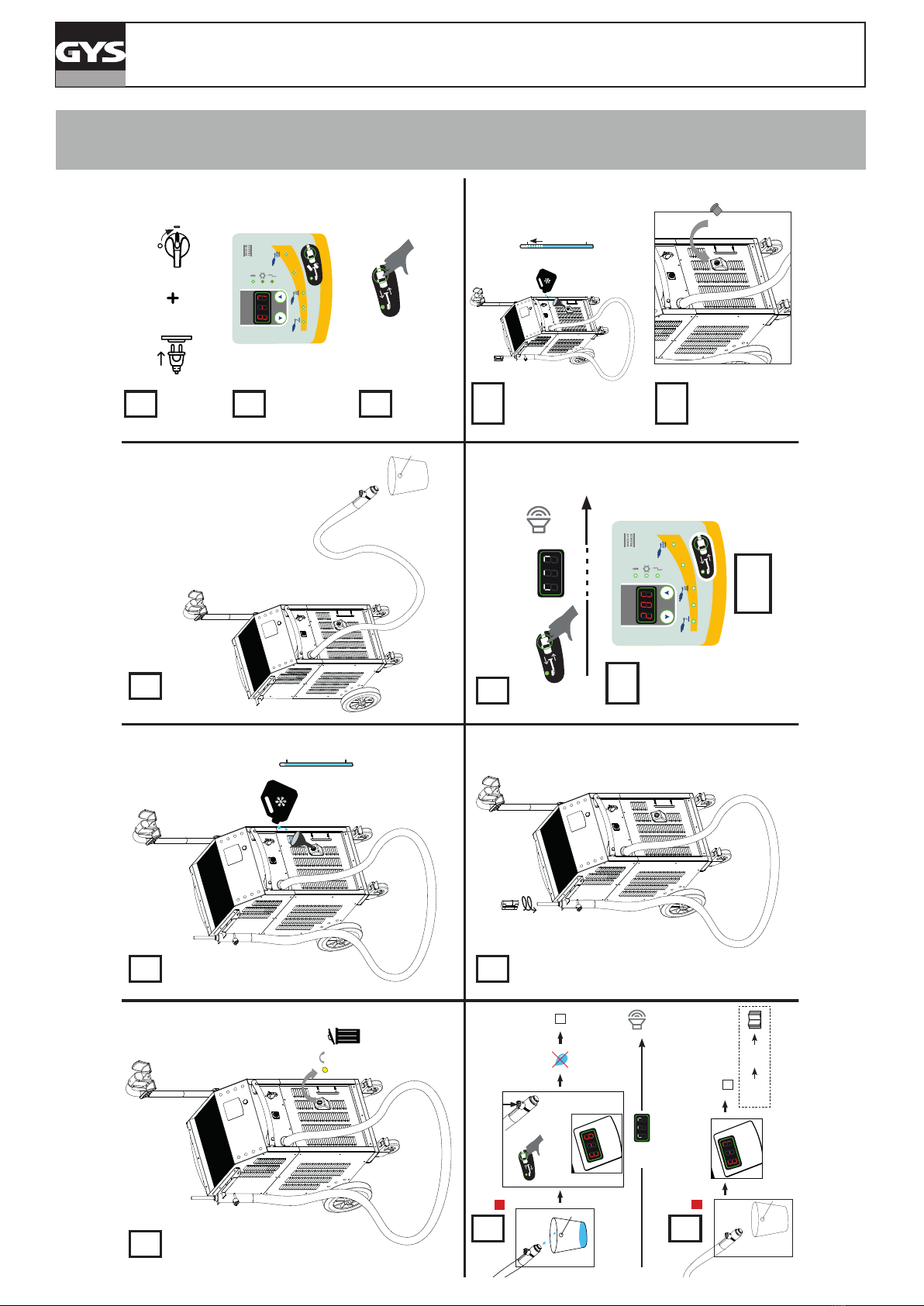

MISE EN EAU DU RÉSERVOIR / IMPOUNDMENT OF THE RESERVOIR / BEWÄSSERUNG DES SPEICHERS /

RIEGO DEL EMBALSE / ПОЛИВ ВОДОХРАНИЛИЩА / BEWATERING VAN HET RESERVOIR / IRRIGA-

ZIONE DEL SERBATOIO

110LG

POWERDUCTION 110LG

Réf. 058590 - 13/11/19

1 2

MAX

MIN

Press x 2

return to

go to

press

BIP BIP

5 sec

wait

5x max if NOK

8 9

Press x 2

BIP BIP

5 sec



MAX

MIN

Adjust if necessary

POWERDUCTION 110LG / 160LG

160LG

POWERDUCTION 160LG

14/10/2019

1 2

MAX

MIN

Press x 2

return to

go to

press

BIP BIP

5 sec

wait

5x max if NOK

8 9

Press x 2

BIP BIP

5 sec



Otros manuales para POWERDUCTION 110LG

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Sistema de soldadura de GYS

GYS

GYS TRIMIG 385-4S Manual de usuario

GYS

GYS TITANIUM 400 AC/DC Manual de usuario

GYS

GYS PORTASPOT 230 Manual de usuario

GYS

GYS 031043 Manual de usuario

GYS

GYS GYSPRESS 10T Manual de usuario

GYS

GYS TIG 168DC Manual de usuario

GYS

GYS NEOMIG-i 400 G Manual de usuario

GYS

GYS GYSPOT PTI s7 220 V Manual de usuario

GYS

GYS 031531 Manual de usuario

GYS

GYS CUTTER 70 CT Manual de usuario

GYS

GYS COMBIDUCTION AUTO 50 LG Manual de usuario

GYS

GYS GYSPOT 2600 Manual de usuario

GYS

GYS MAGYS 350-4 Manual de usuario

GYS

GYS M1 GYS AUTO Manual de usuario

GYS

GYS Gysmi E200 FV Manual de usuario

GYS

GYS GYSPOT 2700 Manual de usuario

GYS

GYS MAGYS 261 Manual de usuario

GYS

GYS Gyspot 39.02 Manual de usuario

GYS

GYS EASYCUT 40 Manual de usuario

GYS

GYS GYSPOT INVERTER BP.X Manual de usuario

GYS

GYS PEARL 150-2 Manual de usuario

GYS

GYS GYSARC 220 FV CEL Manual de usuario

GYS

GYS KRONOS 400T G Manual de usuario

GYS

GYS Gysmi 250 A TRI Manual de usuario

Manuales populares de Sistema de soldadura de otras marcas

Berner

Berner PLASMACUT 54 Manual de usuario

Pro Spot

Pro Spot PR-155 Manual de usuario

Forney

Forney 210 Manual de usuario

Thermal Arc

Thermal Arc 400S Manual de usuario

Lincoln Electric

Lincoln Electric HANDYMIG 170I Manual de usuario

TAFA

TAFA 30*8B35 Manual de usuario

Lincoln Electric

Lincoln Electric INVERTEC V350-PRO CE Manual de usuario

ESAB

ESAB Buddy Arc 145 Manual de usuario

CIGWELD

CIGWELD 636804 Guía rápida

Red-D-Arc

Red-D-Arc DC-400 Manual de usuario

Hobart Welding Products

Hobart Welding Products Spool Gun DP 3035-10 Manual de usuario

Elettro

Elettro HI-MIG 3000 SYNERGIC Manual de usuario

WIA

WIA Weldmatic 270 CP132-2 Manual de usuario

Sonics

Sonics H520T Manual de usuario

Miller

Miller Big Blue 400D Manual de usuario

NewArc

NewArc RT2000 Guía de inicio rápido

Hypertherm

Hypertherm powermax1000 Manual de usuario

Lincoln Electric

Lincoln Electric POWER WAVE I400 Manual de usuario
