Guardian G1-303DWX1 Guía de instalación

G1-303DWX1

STEEL DROP-ARM

COMMODE

USER INSTRUCTIONS AND WARRANTY

Weight capacity 300 lbs

SILLA RETRETE DE ACERO

CON BRAZOS ABATIBLES

INSTRUCCIONES PARA

EL USUARIO Y GARANTÍA

Capacidad de carga de 136 kg

This product is not made with natural rubber latex.

Este producto no está hecho con caucho natural seco.

GARANTÍA

LIMITADA

DE POR VIDA

Family-owned. Trusted by hospitals for over 50 years.

Empresa familiar. Cuenta con la conﬁanza de hospitales

por más de 50 años.

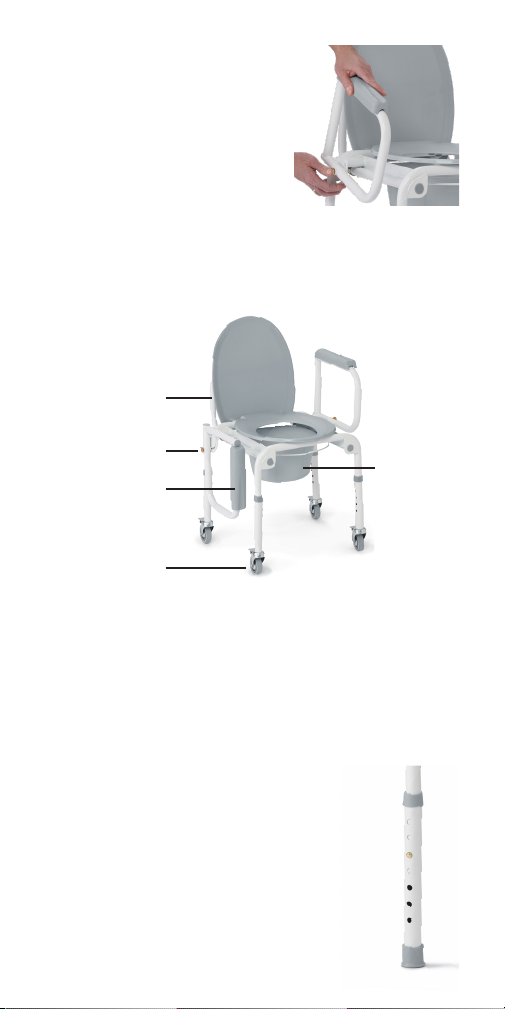

Figure 1

BACKREST

LOCKING

EASY-ROLL

WHEELS

DROP IN

BUCKET

RELEASE BUTTON

DROP ARM

MAINTENANCE

Periodic visual inspection of this commode is

recommended to ensure that all parts and hardware are

secure, that components are in good working order and

not worn, torn, frayed, or loose, and that there are no

obstructions or impediments to normal, safe operation. If

any part or mechanism appears to be unsafe or damaged,

do not use the product. If you experience problems, please

contact Medline at 1-800-MEDLINE.

ASSEMBLY and USE:

Frame is shipped pre-assembled. If exposed to cold

temperatures, allow contents to come to room temperature

before completing assembly.

1. Remove contents from box, making sure you have all

parts described here. Locate backrest bar and snap into

frame at the rear of the commode.

2. Align the toilet seat clamps onto the back rail of the

frame. (Both clamps should sit outside the pail brackets).

Push down on seat until clamps snap ﬁrmly into place.

Repeat the same process to install the lid.

3. To drop the arms for access,

depress the release button and

allow armrest to gently drop.

(Figure 1)

4. When removing the seat or lid,

always remove lid ﬁrst and then

the seat. To remove, grasp the

back of the lid and/or seat and lift.

G1-303DWX1 (PIC-00244)

REVISED: 02/14/20

Figure 2

5. Install commode bucket by dropping into bucket frame.

6. Remove bucket by lifting up out of the frame.

7. The commode is equipped with four locking wheels.

To engage the lock, press down the lever on each of

the wheels. To unlock, ﬂip up the lever on each of the

wheels. Ensure that all wheels are properly locked

during use.

Adjusting Leg Height

1. Before using the commode, make

sure all legs are set to the same

preferred height.

2. To adjust leg height, depress

pushbutton and slide each leg

to desired height by aligning

with proper holes and letting the

pushbutton snap into the correct

hole to lock leg in place. (Figure 2)

3. Make sure legs are locked into

place by pushing down and pulling

up on each leg.

CAUTIONS:

1. Toilet seat must be in down position before use. Failure

to do so may result in possible injury or breaking the

commode.

2. Do NOT assemble and use commode without ﬁrst

reading and understanding this assembly and instruction

sheet. If you cannot understand these instructions,

contact a healthcare dealer or technical professional

before attempting to install. Otherwise, injury or damage

may occur.

3. Inspect all parts for possible damage before assembling.

If there is any damage - DO NOT USE. Contact dealer/

carrier for further instructions.

4. Make sure that the height adjusting pushbuttons fully

extend through the same corresponding hole of each

leg extension. This ensures that the leg extensions are

securely locked in place at an even height.

5. Make sure all screws, nuts and/or bolts are tightened.

G1-303DWX1 (PIC-00244)

REVISED: 02/14/20

6. Make sure the wheels and wheel locks are in place on

the leg extensions and not worn, broken or missing.

Replace any missing or damaged parts before use.

7. Wheels of all four leg extensions MUST touch the ﬂoor

simultaneously at all times. Always ensure the wheel

locks are properly engaged during use.

8. Users with limited physical strength should be

supervised or assisted while using commode.

9. Use the arm supports only for assistance. DO NOT

attempt to use the arms to support full body weight.

10.Arms should be unlatched and dropped to assist in

transfer on or off the device.

11.NEVER stand on commode.

NOTE: To maintain appearance and promote good hygiene,

clean periodically with mild soap and rinse with warm

water. Wipe bath seat dry after each use.

MANTENIMIENTO

Se recomienda inspeccionar visual y periódicamente esta

silla retrete para asegurarse de que todas las piezas y los

herrajes estén seguros, que los componentes estén en buen

estado de funcionamiento y que no estén desgastados,

rotos, deshilachados o sueltos, y que no haya obstrucciones

o impedimentos para un funcionamiento normal y seguro.

Si alguna pieza o mecanismo parece ser inseguro o estar

dañado, no use el producto. Si tiene problemas, por favor

comuníquese con Medline llamando al 1-800-MEDLINE.

MONTAJE y USO:

El armazón se envía premontado. Si el contenido se expone

a temperaturas frías, deje que alcance la temperatura

ambiente antes de completar el montaje.

1. Saque el contenido de la caja cerciorándose de que estén

todas las piezas descritas aquí. Ubique la barra del respaldo

y encájela en el armazón en la parte trasera de la silla retrete.

2. Alinee las abrazaderas del asiento del inodoro en el riel

trasero del armazón. (Ambas abrazaderas deben quedar

fuera de los soportes del cubo). Empuje el asiento hacia

abajo hasta que las abrazaderas encajen firmemente en

su lugar. Repita el mismo proceso para instalar la tapa.

G1-303DWX1 (PIC-00244)

REVISED: 02/14/20

Figura 1

Figura 2

RESPALDO

CUBO

INODORO

BOTÓN DE

LIBERACIÓN

BRAZO

ABATIBLE

RUEDAS DE

FÁCIL ROTACIÓN

CON BLOQUEO

3. Para bajar los brazos y permitir

el acceso, oprima el botón

de liberación y deje que el

reposabrazos descienda

suavemente. (Figura 1)

4. Cuando retire el asiento o

la tapa, siempre quite la tapa

primero y luego el asiento.

Para ello,tome la parte posterior de la

tapa y/o del asiento y levántela.

5. Instale el cubo de la silla retrete depositándolo en el

armazón del cubo.

6. Retire el cubo levantándolo del armazón.

7. La silla retrete está equipada con cuatro ruedas de

bloqueo. Para activar el bloqueo, presione la palanca

en cada una de las ruedas. Para desactivarlo, suba la

palanca en cada una de las ruedas. Cerciórese de que

todas las ruedas estén apropiadamente bloqueadas

durante el uso.

Ajuste de la altura de las patas

1. Antes de usar la silla retrete,

cerciórese de que todas las patas

estén a la misma altura deseada.

2. Para ajustar la altura de las patas,

oprima el pulsador y deslice cada

pata a la altura deseada

G1-303DWX1 (PIC-00244)

REVISED: 02/14/20

G1-303DWX1 (PIC-00244)

REVISED: 02/14/20

alineándola con los orificios adecuados y dejando que el

pulsador encaje en el orificio correcto a fin de bloquear

la pata en su lugar. (Figura 2)

3. Cerciórese de que las patas estén bloqueadas en su

lugar empujándolas hacia abajo y tirando de cada una

hacia arriba.

PRECAUCIONES:

1. El asiento del inodoro debe estar en posición baja antes

del uso, de lo contrario, podrían producirse lesiones o la

silla retrete podría romperse.

2. NO monte ni use la silla retrete sin antes leer y entender

esta hoja de montaje e instrucciones. Si no entiende

estas instrucciones, póngase en contacto con un

distribuidor o profesional técnico de atención médica

antes de intentar la instalación, de lo contrario, podrían

producirse lesiones o daños.

3. Antes del montaje, inspeccione todas las piezas por si

sufrieron posibles daños. Si hubiera alguno, NO LAS

USE. Comuníquese con el distribuidor/la empresa de

transportes para obtener más instrucciones.

4. Cerciórese de que los pulsadores que ajustan la altura

sobresalgan completamente a través del mismo orificio

respectivo de cada extensión de pata. Esto garantizará

que las extensiones de las patas estén firmemente

bloqueadas a una altura uniforme.

5. Cerciórese de que todos los tornillos, tuercas y/o pernos

estén apretados.

6. Cerciórese de que las ruedas y sus bloqueos estén

en su lugar en las extensiones de las patas y no estén

desgastados, rotos o falten. Antes del uso, reemplace las

piezas faltantes o dañadas.

7. Las ruedas de las cuatro extensiones de las patas DEBEN

tocar el suelo simultáneamente en todo momento.

Siempre cerciórese de que los bloqueos de las ruedas

estén apropiadamente activados durante el uso.

8. Los usuarios con fuerza física limitada deben ser

supervisados o asistidos cuando usen la silla retrete.

9. Use los soportes de los brazos solo como ayuda. NO

los use para soportar el peso de todo el cuerpo.

G1-303DWX1 (PIC-00244)

REVISED: 02/14/20

10.Los brazos deben estar destrabados y bajados para

ayudar en la transferencia al o desde el dispositivo.

11.NUNCA se pare en la silla retrete.

NOTA: Para mantener su aspecto y promover la higiene

correcta, limpie periódicamente con jabón suave y

enjuague con agua tibia. Seque el asiento de baño con un

paño después de cada uso.

LIMITED WARRANTY

Your Medline product is warranted to be free of defects in materials and workmanship for

the duration of use by the original purchaser. This device was built to precise standards and

carefully inspected prior to shipment. This limited warranty is an expression of our conﬁdence

in the materials and workmanship of our products and assures years of convenient, dependable

service. In the event of a defect covered by this warranty, we will, at our option, repair or replace

the device. This warranty does not cover device failure due to owner misuse or negligence,

or normal wear and tear. The warranty does not extend to non-durable components, such as

rubber accessories, casters and grips, which are subject to normal wear and replacement.

GARANTÍA LIMITADA

Su producto Medline está garantizado contra defectos de material y mano de obra durante el

periodo de uso por parte del comprador original. Este dispositivo fue fabricado según estándares

exactos e inspeccionado exhaustivamente antes de su envío. Esta garantía limitada es una

expresión de nuestra confianza en los materiales y la mano de obra de nuestros productos,

y asegura años de servicio conveniente y confiable. En caso de un defecto cubierto por esta

garantía, reemplazaremos o repararemos, a nuestra opción, el dispositivo. Esta garantía no cubre

fallas del dispositivo debidas a mal uso o negligencia del propietario, ni el desgaste normal.

La garantía no se extiende a componentes no duraderos, tales como accesorios de caucho,

ruedecillas y empuñaduras, los cuales están sujetos al desgaste y reemplazo normales.

Some products may not be available for sale in Mexico or Canada. Please contact your Account

Representative for additional information. We reserve the right to correct any errors that may

trademarks of Medline Industries, Inc.

Es posible que algunos productos no se comercialicen en México o Canadá. Sírvase contactar

a su Representante de Cuenta para información adicional. Nos reservamos el derecho a corregir

y Medline son marcas comerciales registradas de Medline Industries, Inc.

Medline United States Medline Canada Medline Mexico

1-800-MEDLINE (633-5463) 1-800-396-6996 01-800-831-0898

www.medline.com www.medline.ca medlinemexico.com

[email protected] [email protected] [email protected]

Medline Industries, Inc.

Three Lakes Drive

Northﬁeld, IL 60093 USA

Tabla de contenidos

Otros manuales de Ayuda a la movilidad de Guardian

Guardian

Guardian G3-100KBX1 Guía de instalación

Guardian

Guardian MDS86850ES Guía de instalación

Guardian

Guardian G2-202KX1 Guía de instalación

Guardian

Guardian MDS86850E Guía de instalación

Guardian

Guardian Garnet Manual de instalación y operación

Guardian

Guardian MDS86825 Guía de instalación

Guardian

Guardian MDS86800XW Guía de instalación

Guardian

Guardian DELUXE G2-104AX2 Guía de instalación

Guardian

Guardian G2-102KX4 Guía de instalación

Guardian

Guardian MDS86615P Guía de instalación

Guardian

Guardian 98120 Manual de usuario

Guardian

Guardian Guardian 931150 Manual de instalación y operación

Guardian

Guardian Aspire M10 Manual de instalación y operación

Guardian

Guardian G2-300KRX1 Guía de instalación

Guardian

Guardian Sidestepper Guía de instalación

Guardian

Guardian G3-100KBRX1 Guía de instalación

Guardian

Guardian Signature G07749 Guía de instalación

Guardian

Guardian Envoy 480 Manual de usuario

Guardian

Guardian MDS864104 Guía de instalación

Guardian

Guardian MDS89664 Manual de usuario

Guardian

Guardian MDS89740RWA Manual de usuario

Guardian

Guardian MDS86012CHRG Manual de usuario

Guardian

Guardian G1-400BX2 Guía de instalación

Guardian

Guardian G1-505LX1 Guía de instalación

Manuales populares de Ayuda a la movilidad de otras marcas

Alber

Alber Scalamobil iQ Manual de usuario

Ferno

Ferno CCT-PX Manual de usuario

HEPRO

HEPRO Gripo Manual de usuario

Otto Bock

Otto Bock Pheon 3R62 Manual de usuario

NRS Healthcare

NRS Healthcare M11090 Manual de usuario

Medline

Medline MDS86835DSHEC Guía de instalación

Guldmann

Guldmann Twin Turner II Manual de usuario

Drive

Drive ROOMBA Manual de usuario

Gate

Gate Balder Manual de usuario

Decon wheel

Decon wheel TNS Notos Manual de usuario

ExoAtlet

ExoAtlet ExoAtlet-II Manual de usuario

Invacare

Invacare Storm Series Manual de instrucciones

Rhythm Healthcare

Rhythm Healthcare B3800F Manual de usuario

AMF-BRUNS

AMF-BRUNS PROTEKTOR Manual de usuario

Drive DeVilbiss Healthcare

Drive DeVilbiss Healthcare OTTER Manual de usuario

Rhythm Healthcare

Rhythm Healthcare C500U Manual de usuario

Lumex

Lumex RJ4200A Manual de usuario

Rebotec

Rebotec Jumbo Manual de usuario
