Ground Zero GZIA 1.600HPX-II Manual de usuario

IRIDIUM-SERIES

VERSTÄRKER

ANLEITUNG

GZIA 1.600HPX-II

GZIA 2080HPX-II GZIA 2130HPX-II

GZIA 2235HPX-II GZIA 4115HPX-II

Ausstattungsmerkmale

•4 Ohm / 2 Ohm stabil Stereo

•1 Ohm stabil Mono (GZIA 1.600HPX-II)

•Einschalt- und Schutzanzeige

•Bass Boost (1.600HPX-II)

•Hochpass regelbar (GZIA 2080HPX-II / 2235HPX-II / 2130HPX-II / 4115HPX-II)

•Tiefpass regelbar

•Auto-On @ High Level Input

•Regelbare Eingangsempfindlichkeit

•Einschaltverzögerung

•Bass Lautstärkeregler (1.600HPX-II / 2235HPX-II & GZIA 2130HPX-II optional)

•Temperatur / Kurzschluss / Überlast-Schutz

Benötigte Materialien und Werkzeuge zur Installation

•Kreuzschlitz Schraubendreher

•Bohrmaschine, 3 mm Metallbohrer

•Befestigungsschrauben

•Stromkabel min. 10 mm²

•Massekabel min 10 mm²

•Lautsprecherkabel min. 2 x 1,5 mm²

Bitte unbedingt beachten!

•Fahrzeugbatterie vor der Installation abklemmen! (Hinweise in der Betriebsanleitung des KFZ beachten!)

•Keine Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!

•Kabel niemals über scharfe Kanten führen. Es ist empfehlenswert, die Stromversorgung der Endstufe mit einem Kondensator

(Powercap) min. 1 F zu puffern, um eine stabile Betriebsspannung zu gewährleisten.

WARNUNG !

Hochleistungsaudiosysteme in Fahrzeugen können den Schallpegel eines „Live“ Konzertes erzeugen. Dauerhaft extrem lauter Musik

ausgesetzt zu sein, kann den Verlust des Hörvermögens oder Hörschäden zur Folge haben. Das Hören von lauter Musik beim Autofahren

kann auch die Wahrnehmung (Warnsignale) beeinträchtigen. Im Interesse der allgemeinen Sicherheit empfehlen wir, beim Autofahren die

Musik auf geringer Lautstärke zu hören.

Planung

Vor der Installation sollten Sie folgende Punkte berücksichtigen:

a) Bitte beachten Sie bei der Wahl des Einbauortes, daß eine ausreichende Luftzirkulation zur Kühlung des Gerätes gewährleistet

ist.

b) Wenn Ihr Radio mit Vorverstärkerausgängen ausgerüstet (RCA) ist, ist es ratsam, diese zu nutzen.

Einbau des Verstärkers

a) Den passenden Einbauplatz auswählen, zu dem die Leitungen leicht verlegt werden können und an dem es genügend Platz

für die Luftzirkulation und Kühlung gibt.

b) Den Verstärker als Schablone benutzen, um die Einbaustellen zu markieren. Den Verstärker entfernen und 4 Löcher bohren.

Den Verstärker mit den vorgesehenen Schrauben befestigen.

Warnung

Bitte diese Systeme so einbauen, dass Elektroanbindungen vor Beschädigungen geschützt sind.

+12 Volt DC Elektrokabel müssen auf der Batterieseite abgesichert sein. Bitte sicherstellen, dass das Radio und andere Geräte

ausgeschaltet sind, wenn Sie die Geräte anschließen.

Wenn es notwendig ist, eine Gerätesicherung zu erneuern, verwenden Sie nur eine gleichwertige Sicherung. Wenn eine minderwertigere

Sicherung benutzt wird, kann sie Schaden an dem ganzen System verursachen Dieser ist von der Garantie ausgeschlossen.

Einstellungen und Funktionen – GZIA 1.600HPX-II

Einstellungen und Funktionen – GZIA 2080HPX-II

Einstellungen und Funktionen – GZIA 2130HPX-II

Einstellungen und Funktionen – GZIA 2235HPX-II

Einstellungen und Funktionen – GZIA 4115HPX-II

Einstellungen und Funktionen

Lautsprecheranschlüsse

Zum Anschluss der Lautsprecher

Stromanschluss

GND -> Masse Anschluss

REM -> Remote Antennenanschluss [nicht bei Nutzung der High Level Eingänge (5)]

BATT -> +12 Volt

Zustandsanzeige

GRÜN – OK

ROT – Fehler

Cinch Eingänge

An diesen Anschlüssen schließen Sie die Cinchleitungen an.

Um Störungen zu vermeiden, verwenden Sie bitte hochwertige Cinchkabel.

WICHTIG:

Betreiben Sie niemals die High Level und die Cincheingänge parallel. Dies kann zu Schäden

am Gerät führen.

Nutzen Sie entweder die Cinch ODER die High Level Eingänge

High Level Eingänge

Diese Eingänge müssen genutzt werden, falls Ihre Steuereinheit nicht über einen Low Level

Cinchausgang verfügt.

Verbinden Sie diesen Eingang mit den Lautsprecherausgängen der Steuereinheit. Die

Endstufe schaltet automatisch ein, sobald ein Signal anliegt (Auto-On).

Der Remote Anschluss des Strom-Terminals (2) bleibt frei.

WICHTIG:

Betreiben Sie niemals die High Level und die Cincheingänge parallel. Dies kann zu Schäden

am Gerät führen.

Nutzen Sie entweder die Cinch ODER die High Level Eingänge

High Pass Regler

Setzen Sie den Filter - Schalter auf “HIGH”. Justieren Sie die variable HPF

Übergangsfrequenz mit dem Regler auf die gewünschte Frequenz. Es werden alle

Frequenzen unterhalb 40 - 3000 Hz gefiltert.

Low Pass Regler

Es werden nur noch Frequenzen unterhalb von 30 – 250 Hz wiedergegeben (abhängig von

der Reglerstellung des LPF Filters). Setzen Sie den Filter - Schalter auf “LOW”. Justieren Sie

die variable LPF Frequenz mit dem Regler auf die gewünschte Frequenz.

Mode Schalter

Stellen Sie die Weiche für die ausgewählte Anwendung ein.

LPF - Nur Bassfrequenzen (unter 30 – 250 Hz) werden wiedergegeben.

FLAT - Alle Frequenzen werden übertragen.

HPF - Nur mittlere und hohe Frequenzen (über 40 – 3000 Hz) werden übertragen.

Remote Control Eingang

Zum Anschluss des Bass Lautstärkereglers.

(GZIA 2130HPX-II & 2235HPX-II optional/1.600HPX-II)

Gain Level Regler

Hier justieren Sie die Eingangsempfindlichkeit des Verstärkers

Bass Boost

Zur Regelung einer Bassanhebung bei 45 Hz von 0 – 12 dB

High Level Input

Bei Benutzung der High Level Eingänge kann es je nach Anlagen und Fahrzeug-Konfiguration zu

Störgeräuschen kommen.

Bitte nutzen Sie den mittleren zusätzlichen Masse-Anschluss dieses Eingangs, um diese Geräusche zu

verringern, ggf. sogar komplett zu unterbinden.

Die Auto-On Funktion erlaubt Ihnen, den Verstärker ohne zusätzlichen Remote-Anschluss zu betreiben.

Dies ermöglicht u.a. den Betrieb an OEM Headunits und OEM Aktivsystemen, welche weder über

Cinchausgänge, noch über einen geschalteten Remote-Ausgang verfügen.

High Level Input – GZIA 1.600HPX-II

Bei Benutzung der High Level Eingänge kann

es je nach Anlagen und Fahrzeug-Konfiguration

zu Störgeräuschen kommen.

Bitte nutzen Sie den mittleren zusätzlichen

Masse-Anschluss dieses Eingangs, um diese

Geräusche zu verringern, ggf. sogar komplett zu unterbinden.

Verbinden Sie dieses Kabel mit GND des Powerterminals.

Alternativ kann eine Verbindung mit dem GND / Masse Anschluss der Signalquelle ebenfalls hilfreich sein.

Die Auto-On Funktion erlaubt Ihnen, den Verstärker ohne

zusätzlichen Remote-Anschluss zu betreiben.

Der Remote-Anschluss des Powerterminals bleibt demnach frei.

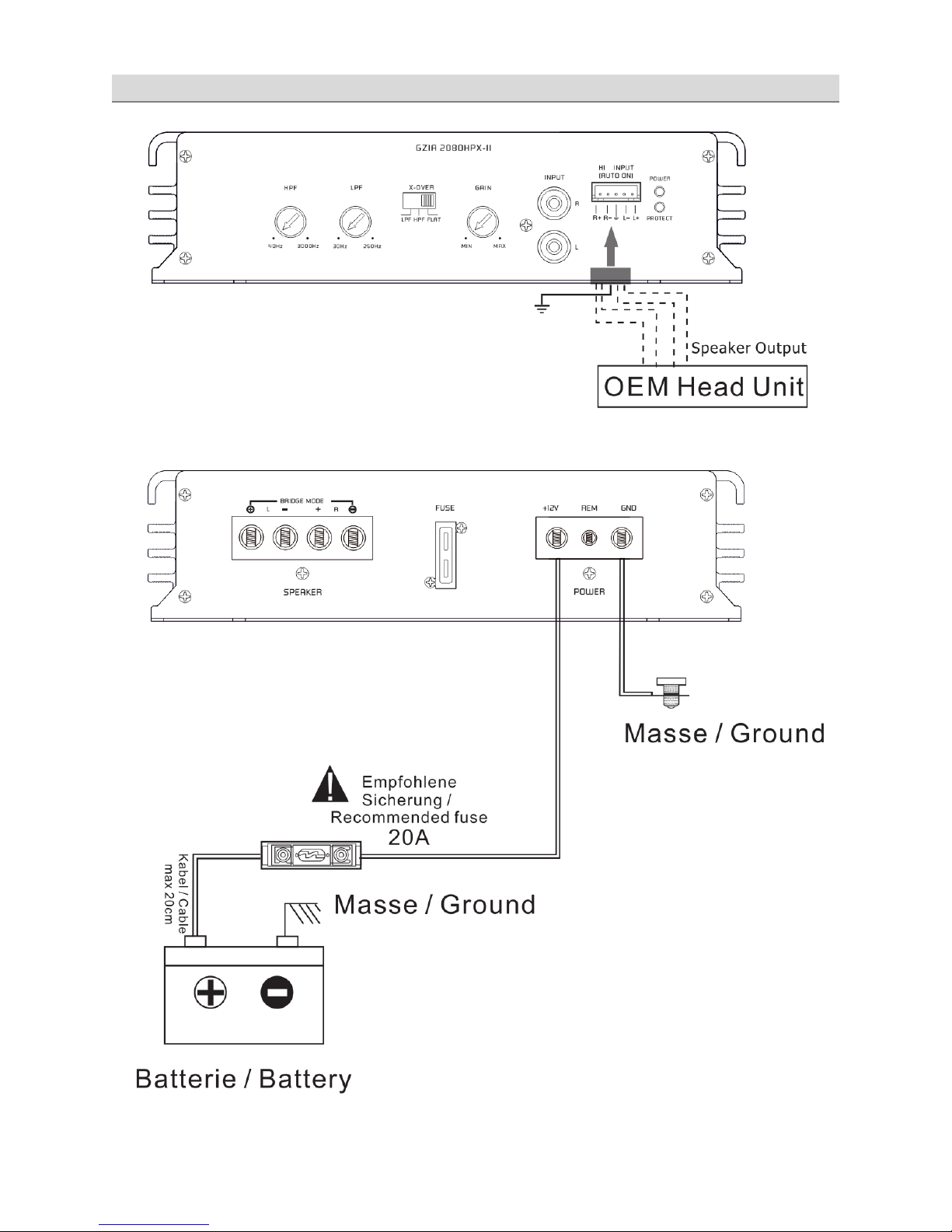

High Level Input – GZIA 2080HPX-II

Bei Benutzung der High Level Eingänge kann

es je nach Anlagen und Fahrzeug-Konfiguration

zu Störgeräuschen kommen.

Bitte nutzen Sie den mittleren zusätzlichen

Masse-Anschluss dieses Eingangs, um diese

Geräusche zu verringern, ggf. sogar komplett zu unterbinden.

Verbinden Sie dieses Kabel mit GND des Powerterminals.

Alternativ kann eine Verbindung mit dem GND / Masse Anschluss der Signalquelle ebenfalls hilfreich sein.

Die Auto-On Funktion erlaubt Ihnen, den Verstärker ohne

zusätzlichen Remote-Anschluss zu betreiben.

Der Remote-Anschluss des Powerterminals bleibt demnach frei.
