Ground Zero GZCA 1.2K-SPL Manual de usuario

COMPETITION SERIES

VERSTÄRKER

ANLEITUNG

GZCA 1.2K-SPL

Ausstattungsmerkmale

•1 Ohm stabile Mono-Fullrange-Endstufe

•Hocheffiziente Class D Technologie

•LED Status-Anzeige

•Beleuchtetes GZ Logo

•Bis zu 12 dB regelbarer Bass Boost (@ 35 bis 55Hz)

•Regelbare Hochpass-Weiche

•Regelbare Tiefpass-Weiche

•Regelbare Eingangsempfindlichkeit

•Temperatur / Kurzschluss / Überlast-Schutz

Empfohlener Kabelquerschnitt

GZCA 1.2K-SPL

Lautsprecherleitungen

min 2.5 mm²

Stromversorgungsleitungen

min 16.0 mm²

Remote Leitung

min 0.75 mm²

Montagehinweise

•Fahrzeugbatterie vor der Installation abklemmen! (Hinweise in der Betriebsanleitung des KFZ beachten!)

•+12 Volt Stromkabel muss max. 20 cm nach der Batterie abgesichert werden. Identischer Sicherungswert, wie die Summe

aller einzelnen Sicherungen der daran angeschlossenen Geräte

•Defekte Sicherungen ausschließlich durch identische Werte ersetzen

•Keine Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!

•Kabel niemals über scharfe Kanten führen

•Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen

•Signal- und Lautsprecherkabel grundsätzlich getrennt von Stromkabeln verlegen

•Die Endstufe verfügt über einen thermische Schutzschaltung, welche bei Überhitzung das Gerät abschaltet; nach der

Abkühlung schaltet sich dieses wieder selbstständig ein. Um einen Wärmestau zu vermeiden, sollte für ausreichende

Luftzufuhr zur Kühlung gesorgt werden. Die Oberfläche des Kühlkörpers darf nicht vollflächig abgedeckt werden

•Gerät nicht auf stark vibrierenden Bauteilen oder Oberflächen montieren (z.B. Subwoofer Gehäuse)

•Wenn das Steuergerät (Radio) mit Vorverstärkerausgängen (Cinch) ausgerüstet ist, wird empfohlen, diese zu nutzen

WARNUNG !

Leistungsstarke Car Audio Systeme können extreme Schallpegel, ähnlich denen eines Live-Konzertes, erzeigen. Dauerhaft sehr lauter Musik

ausgesetzt zu sein, kann zu Hörschäden oder sogar zum Hörverlust führen. Außerdem kann laute Musik beim Autofahren die

Wahrnehmung im Straßenverkehr beeinträchtigen. Im Interesse der allgemeinen und der eigenen Sicherheit wird daher empfohlen, während

des Führens eines Fahrzeuges, Musik mit angemessen niedriger Lautstärke zu hören.

Einstellungen und Funktionen – GZCA 1.2K-SPL

Einstellung und Funktionen – GZCA 1.2K-SPL

INPUT / Eingang

Buchse zum Anschluss des RCA-Kabels (Cinch) vom Radio/Wiedergabequelle*

OUTPUT / Ausgang

Buchse zum Anschluss weiterer Verstärker / liefert das originale Audiosignal

Tiefpass-Weiche Regler

Mithilfe des Reglers wird die Übergangsfrequenz gewählt. Oberhalb der gewählten

Einstellung werden hohe Frequenzen gefiltert (50 Hz - 500 Hz)

Tiefpass-Weiche Schalter

(LPF)

LPF Stellung

-> Tiefpass-Weiche ist an

FULL Stellung -> Tiefpass-Weiche ist aus

MUTE Stellung -> Stummschaltung ist an

Hochpass-Weiche Regler

Mithilfe des Reglers wird die Übergangsfrequenz gewählt. Unterhalb der gewählten

Einstellung werden tiefe Frequenzen gefiltert (5 Hz - 60 Hz)

LEVEL Regler

Zum Einstellen der Eingangsempfindlichkeit

BASS BOOST Regler

Zum Einstellen des Bass Boost Levels im Bereich von 0 bis +12 dB

BOOST FREQ. Regler

Zum Einstellen der Bass Boost Frequenz zwischen 35 und 55 Hz

Lautsprecheranschluss

(+)

Anschluss des positiven Lautsprecherkabels

( - ) Anschluss des negativen Lautsprecherkabels

Stromanschluss

+BAT

-> Anschluss an den positive Batteriepol /+12 V

REM -> Anschluss an den geschalteten Ausgang des Steuergerätes (Radio)

GND -> Erdung / Masseanschluss

STATUS Anzeigen

Betriebsanzeige (POWER)

Schutzschaltungsanzeige (PROTECTION)

Übersteuerungsanzeige (CLIPPING)

* Um einen fehlerfreien Betrieb zu gewährleisten, sollten ausschließlich hochwertige Cinch Kabel verwendet werden!

Eingang und Ausgang – GZCA 1.2K-SPL

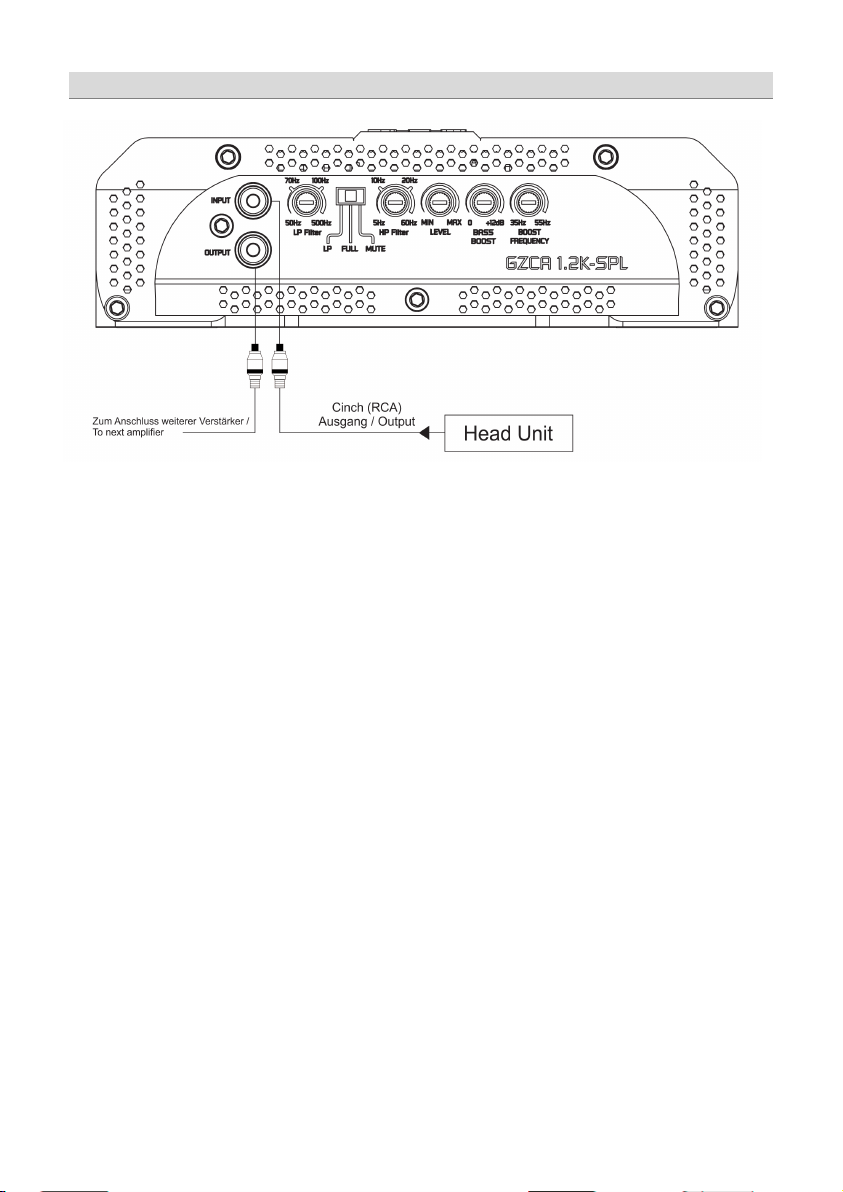

Signaleingang – GZCA 1.2K-SPL

Technische Daten

Model

GZCA 1.2K-SPL

Typ

Mono Fullrange Class D

RMS Power @ 2 Ω

gemessen bei 14.4 V

675 W (0.1% THD+N)

RMS Power @ 1 Ω

gemessen bei 14.4 V

1350 W (0.1% THD+N)

RMS Power @ 1 Ω

gemessen bei 12.6 V

1200 W (0.1% THD+N)

Rauschabstand

99 dB (LPF 15 KHz / Nennleistung)

THD+N

0.1 % (bei Nennleistung / 100 Hz / LPF 15 KHz)

Dämpfungsfaktor

> 1000 (bei 100 Hz / Nennleistung)

Tiefpass Weiche

50 Hz ~ 500 Hz

Hochpass Weiche

5 Hz ~ 60 Hz

Bandpass Weiche

5 Hz ~ 500 Hz

Bass Boost

0 ~ +12 dB (35 Hz ~ 55 Hz)

Frequenzgang

10 Hz ~ 30 KHz

(± 1 dB)

Eingangsempfindlichkeit

500 mV ~ 8 V

Betriebsspannung

9 V ~ 16 V

Sicherung(en)

80 A (muss getrennt installiert werden!)

Abmessungen

B x H x L (mm)

184 x 56 x 214

Gewicht

1.6 kg

Batteriekapazität

min. 65 A / 130 A empfohlen

Fehlerdiagnose

Garantie- und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der

Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der

Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben

entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne

den Kunden darüber zu informieren.

Ground Zero GmbH

Erlenweg 25, 85658 Egmating, Germany

Tel. +49 (0)8095/873 830 Fax -8310

www.ground-zero-audio.com

Anzeichen

Überprüfung / Ursache

Fehlerbehebung

Kein Ton hörbar

Leuchtet die Anzeige gelb auf? Nein?

Möglicherweise ist die Stromversorgung

unterbrochen

Hauptsicherung(en) prüfen

Fernbedienungsleitung des Steuergerätes prüfen

Stromanschluss + 12 Volt und Kabel prüfen

Erdung / Masseanschluss prüfen

Blinkt die Anzeige 10mal? Ja?

Batteriespannung ist zu hoch oder zu niedrig Betriebsspannung muss 9 -16V betragen

Blinkt die Anzeige 10mal? Ja?

Impedanz/Lautsprecheranschluss unter 1 Ohm

Möglicher Kurzschluss der Lautsprecherkabel

Verkabelung und Lautsprecher prüfen

Möglicherweise kommt kein Signal an Signalkabel (RCA) des Steuergerätes prüfen

Leuchtet die Anzeige rot auf? Ja?

Betriebstemperatur des Gerätes ist zu hoch

Schalten Sie das Gerät aus und warten Sie, bis es

wieder abgekühlt ist

Blinkt die Anzeige dauerhaft rot? Ja?

Das Gerät ist möglicherweise beschädigt

Das Gerät muss bei einem autorisierten

Servicepartner gewartet/repariert werden

Gerät schaltet nicht ein

Leuchtet die Anzeige gelb auf? Nein?

Möglicherweise ist die Stromversorgung

unterbrochen

Hauptsicherung(en) prüfen

Fernbedienungsleitung des Steuergerätes prüfen

Stromanschluss + 12 Volt und Kabel prüfen

Erdung / Masseanschluss prüfen

Blinkt die Anzeige dauerhaft rot? Ja?

Das Gerät ist möglicherweise beschädigt

Das Gerät muss bei einem autorisierten

Servicepartner gewartet/repariert werden

Verzerrte Wiedergabe

Leuchtet die Anzeige rot auf? Ja?

Das Ausgangssignal ist übersteuert / verzerrt

Eingangsempfindlichkeit anpassen oder die

Lautstärke des Steuergerätes reduzieren

Gerät in Betrieb, jedoch… Blinkt die Anzeige im Betrieb? Ja?

Die Batteriespannung liegt unter 9.5 V

Batterie prüfen und ggf. aufladen

COMPETITION SERIES

AMPLIFIER

OWNER’S MANUAL

GZCA 1.2K-SPL

Features

•1 Ohm stable mono fullrange amplifier

•High efficient class D technology

•Status LED monitoring

•Illuminated GZ logo

•Up to 12 dB adjustable bass boost (@ 35 to 55 Hz)

•Adjustable high-pass filter

•Adjustable low-pass filter

•Adjustable input sensitivity

•Thermal / short circuit / overload protection

Recommended wiring

GZCA 1.2K-SPL

Speaker wires

min 2.5 mm² / 13 AWG

Power supply wires

min 16.0 mm² / 5 AWG

Remote wire

min 0.75 mm² / 20 AWG

Mounting instructions

•As a precaution, it is recommended to disconnect the vehicles battery before mounting (also note the vehicles manual!)

•The power supply wire (+12 V) has to be protected within max. 20 cm / 8” by a main fuse holder with matching fuse value

(Main fuse value has to be equal to the sum of the recommended fuses of all connected devices to the power wire)

•If necessary, replace a defective fuse with the identical value only

•Never drill a hole to the vehicles gas tank or brake lines, to wirings or any other important vehicle part!

•Never pass wires over sharp edges or vehicle parts

•Keep the wiring away from the antenna and electronic devices contributing to radio reception

•Lay the power supply wiring always separated from speaker wiring

•The amplifier contains a temperature protection circuit that turns the device off in case of overheating. After a cooling time,

it will turn on again automatically. To avoid heat build-up, sufficient air supply for cooling must be provided. Never cover the

surface of the heatsink entirely.

•The amplifier should not be mounted on a strongly vibrating part or surface (e.g. subwoofer enclosure)

•Some amplifiers offer a high-level input option, however if a pre-amplified output (RCA) is available ( at the head unit),

it is strongly recommended to make use of them.

WARNING !

Powerful car audio systems are able to create extremely high SPL similar to real live concert levels. Permanent exposure to excessively high

sound levels may cause damage to or loss of the hearing.

Furthermore, operation of a motor vehicle while listening to audio equipment at high volume levels may impair your ability to concentrate

on road traffic and external sounds such as horns, warning signals or emergency vehicles. In the interest of general and own safety, it is

recommended to listen to music at appropriately low volume levels while driving.
