Godox TT685N Thinklite TTL Manual de usuario

迅丽TTL机顶闪光灯

Thinklite TTL Camera Flash

INSTRUCTION MANUAL

说明手册

中英文双语 / Chinese English Bilingual

在使用本产品之前：

请先仔细阅读本手册，以确保您能安全使用。请保存好本手册以备将

来查询参考。

For Nikon

Before using this product:

Please read this user manual carefully in order to ensure your safety

and the proper operation of this product. Keep for future reference.

705-TT685N-00

请勿让本产品淋雨或受潮，以免发生火灾或触电。

本产品内部有高压元件，切勿自行拆解或维修。如果接触产品内

部的高压电路，可能会发生触电。需要修理时，请送往指定地点

进行专业维修。

在使用过程中，如果本产品由于跌落、受到挤压或遭受强烈冲击

而造成外壳破裂的，请勿继续使用，以免因接触到内部电子元件

而受到电击伤害。

请勿在近距离将闪光灯头正对人眼闪光（特别是婴儿的眼睛），

否则可能会在短时间内造成视力障碍。在使用闪光灯拍摄婴儿

时，建议闪光灯距离婴儿至少1米以上，也可以使用反射闪光来

减少闪光可能对视力造成的伤害。

请勿在化学品、可燃性气体或其他特殊物质附近使用闪光灯，这

些物质在特殊情况下可能对闪光灯发出的瞬间强光敏感，有可能

导致火灾或电磁干扰。在这些场合下，请注意相关警告标识。

请勿将本产品放置在超过50摄氏度的环境下，否则可能对元器件

造成损坏。

本产品不能防水，在雨天及潮湿环境下请注意防水。

感谢您购买神牛产品。

该型号机顶闪光灯适用于Nikon系列相机，兼容i-TTL自动闪光。

使用i-TTL闪光灯。您将获得更简单的拍摄体验，在光线变化复杂的

情况下，可以自动获得准确的闪光曝光，拍摄轻松自如。产品特点突

出表现在以下几方面：

● GN (m ISO 100, @ mm), 22级调光(1/1~1/128)

● 兼容尼康i-TTL

支持i-TTL自动闪光，可作为无线多灯闪光系统的主控或从属

单元，拍摄更简单快捷

● 点阵液晶屏

显示直观，操作更加简易

● 内置2.4G无线传输

收发一体，超远距离，创意无限

● 无线功率遥控触发

选购FT-16S遥控器，可对离机闪光灯进行无线功率调节等参数

设置，同时触发引闪

● 功能齐全，无限享用

支持手动和频闪闪光模式，高速同步/第二帘快门同步/闪光曝

光补偿等i-TTL功能

● 光学研究，输出稳定

高速连闪，每次输出亮度和色温连续一致(5600±200K)，光线

均匀分布

● 固件升级，兼容无忧

跟随原厂相机步伐，可对软件进行再升级

60 200

安全须知

前言

- 01 - - 02 -

前言

安全须知

部件名称

装卸闪光灯

电源管理

闪光模式 — i-TTL自动闪光模式

闪光模式 — M: 手动闪光

闪光模式 — RPT: 频闪闪光

无线闪光拍摄: 光学传输

无线闪光拍摄：无线电(2.4G)传输

其他应用

C.Fn：设置自定义功能

保护功能

规格参数

故障排除指南

固件升级

兼容相机列表

维护保养

机身

控制面板

LCD液晶显示屏

标配物品

可选购附件

闪光曝光补偿

高速同步

第二帘快门同步

无线设置

设置主控闪光灯的闪光模式

设置通讯频道

i-TTL：全自动无线闪光拍摄

M：手动无线闪光拍摄

RPT：手动无线闪光拍摄

外置无线控制功能

同步插孔触发

造型闪光

自动辅助对焦灯

反射闪光

创建眼神光

ZOOM：设置闪光覆盖范围并使用广角散光板

电池电量低警示

本说明书中使用的约定

● 此使用说明书中的操作步骤假定相机和闪光灯的电源开关已开启。

● 参考页码由(第**页)表示。

● 此使用说明书中使用以下警告符号：

　　该“小心”符号表示避免出现拍摄问题的警告。

　　该“注意”符号提供补充信息。

- 03 - - 04 -

迅丽TTL机顶闪光灯

Thinklite TTL Camera Flash

E l e c t r o n i c C a m e r a F l a s h

01. 眼神光板 08. 热靴

02. 内置广角散光板 09. 点阵液晶显示屏

03. 闪光灯头 10. 固定旋钮

04. 无线传感器 11. 电池仓

05. 辅助对焦灯 12. USB端口

06. 无线控制插座 13. 从属单元状态指示灯

07. 同步插孔 14. 外部电源插槽

● 机身

15. <MODE>闪光模式选择按钮 20. < >试闪按钮/回电指示灯

16. < >无线按钮 21. 功能按钮1

17. 调节旋钮 22. 功能按钮2

18. <SET>设置按钮 23. 功能按钮3

19. ON/OFF电源开关 24. 功能按钮4

● 控制面板

22 23

20 18

● LCD液晶显示屏

部件名称

- 05 - - 06 -

RST 24

(1)i-TTL自动闪光

Zoom : 变焦显示(第20页)

: 自动

: 手动(第11页)

i-TTL : i-TTL自动闪光

焦距(闪光覆盖/第20页)

: 高速同步

(第10页)

: 后帘同步

(第10页)

F : 光圈值(第9页)

: 闪光曝光补偿(第9页)

距离指示显示

有效闪光范围(第9页)

闪光曝光补偿量

(2)M手动闪光

● 显示屏将只显示当前应用的设置。

● 在功能按钮1至功能按钮4上方显示的功能(如< >和

< >)根据设置的状态发生变化。

● 当操作按钮或拨盘时，液晶显示屏点亮。

SYNC

M : 手动闪光

手动闪光输出

(3)RPT频闪闪光

RPT : 多重(频闪)闪光

闪光次数

闪光频率

曝光补偿

频道

闪光模式

Gr : 组闪光(无线电传输)

闪光组

: 无线电传输无线拍摄

: 光学传输无线拍摄

● 可选购附件

可搭配本公司以下摄影附件使用，以获得最佳的拍摄效果和使用体

验：X1N TTL引闪器、FT-16S功率遥控器、迷你柔光箱、反光板、

蜂巢、色片、束光布等。

- 07 - - 08 -

● 标配物品

1、灯体　2微型底座保护包说明书、　3、　4、

装卸闪光灯

安装闪光灯。

1● 滑动闪光灯固定座使其完

全插入相机的热靴插座。

拧紧闪光灯。

2● 旋转固定座上的锁定旋

钮，直到锁定闪光灯。

取下闪光灯。

3● 旋转固定座上的锁定旋钮，

直到闪光灯解除锁定。

电源管理

＊ON/OFF电源开关控制该产品的打开和关闭，长时间不使用时请关

闭电源。本产品设计有电源自动关闭功能。作为主控单元在长时间

（约90秒）无人操作时，闪光灯会自动关闭，半按快门按钮或机身任

意键唤醒；作为从属单元在60分钟（或者选择30分钟）无任何操作

时，闪光灯会进入休眠状态，此时可按机身任意键唤醒。

(4)无线电传输拍摄/光学传输无线拍摄

● 主控单元

● 从属单元

: 从属

: 从属图标

离机使用时，建议通过自定义功能使“自动关闭电源”

无效。(C.Fn-APO 第21页）

“从属单元自动关闭电源计时器”出厂默认设置为60分

钟，也可自定义选择30分钟。(C.Fn-SvAPOT 第21页）

C.Fn

- 09 - - 10 -

闪光模式：i-TTL自动闪光模式

该闪光灯有i-TTL自动闪光，M手动闪光，RPT频闪闪光三种模式。

在i-TTL模式下，相机的测光系统会侦查从主体反射回来的闪光照

明，从而自动调节闪光输出量，使主体和背景得到均衡曝光。支持曝

光补偿、高速同步、第二帘快门同步、光圈预览造影闪光等功能。

＊按下< MODE >模式选择按钮，三种闪光模式将会依次出现在液

晶屏上。

i-TTL模式

通过按< MODE >模式选择按钮，将闪光灯设置为<i-TTL >, 可以使

闪光灯进入i-TTL模式。

● 半按相机快门按钮进行对焦，光圈值和有效闪光范围将会显示在显

示屏上。

● 在快门释放前的瞬间进行一次预闪，闪光灯接收相机信息进行主闪

光。

　　闪光曝光补偿

该闪光灯可以在±3档间以1/3档为增量调节闪光曝光补偿。由于环境

的需求而需要微调TTL系统时，这个功能非常有用。

设置闪光曝光补偿：

按下功能按钮2< >，

1令屏幕显示< >图标，并

且闪光曝光补偿量被突出显

示

设置闪光曝光补偿量。

2● 转动调节旋钮设置曝光补

偿量。

● "0.3"表示1/3档，"0.7"表

示2/3档。

● 要取消闪光曝光补偿，将

闪光曝光补偿量设为

"+0"。

按下< SET >设置按钮，确

3定闪光曝光补偿。

高速同步

使用高速同步(FP闪光)，您可以在所有的快门速度下同步使用闪光

灯。高速同步模式下，使用光圈优先对人像进行填充闪光时特别方

便。

选择高速同步< >。

● 如果在尼康相机机身设置中，将闪光同步速度设置为

1/320秒(自动FP)或1/250秒(自动FP)，无论实际的快门速度

是多少，闪光灯屏幕上的< >图标都会显示。

● 使用高速同步时，快门速度越高，有效的闪光范围就越小。

● 要恢复普通闪光，请在尼康相机机身设置中，将闪光同步速

度设置为非(自动FP)选项，半按快门时，闪光灯屏幕上的

< >图标会消失。

● 在高速同步模式下，无法设置频闪闪光。

● 连续高速同步闪光15次后，闪光灯热保护功能可能会被激

活。

第二帘快门同步

使用慢速快门，您可以在被摄体后创建一条光线轨迹。在快门关闭前

的瞬间闪光灯闪光。

●

同步速度设置为1/320秒 (自动

FP)或1/250秒(自动FP)，半按快

门键，闪光灯屏幕显示高速同步

< >图标。此时闪光灯高速

同步功能启动。

● 转动相机拨盘，快门速度能设置

为1/250s或更高的快门速度。

● 要确认目前是否正在使用FP高速

同步功能，通过相机取景器检查

快门速度即可判断。如果快门速

度为1/250s或更高，表示高速同

步功能启动。

在尼康相机机身设置中，将闪光

●

Rear闪光方式，半按快门键，闪

光灯屏幕显示后帘同步< >图

标。

● 在尼康相机机身设置中，选择非

Rear闪光方式，半按快门键，闪

光灯屏幕上的后帘同步< >图

标不再显示。

在尼康相机机身设置中，选择

您可以在1/128功率至1/1全功率间以1/3档为增量设置闪光输出。

为获得正确的闪光曝光，请使用手持的闪光测光表确定所需的闪光输

出。

按 <MODE>模式选择按

1钮，屏幕显示<M>。

转动调节旋钮设置闪光输出

2功率。

显示闪光输出

拍摄过程中更改闪光输出时，下表将清楚地显示光圈值是如何更改

的，如1/2-0.3→1/2+0.3。您可以在增加或减少闪光输出时查看光圈

值的更改规律。

例如，将闪光输出量减少至1/2、1/2-0.3或1/2-0.7，然后再将其增

加至大于1/2、1/2+0.3、1/2+0.7时，将显示1/1。

减少闪光输出指数→

←增加闪光输出指数

1/41/21/1

1/1–0.3

1/2+0.7

1/1-0.7

1/2+0.3

1/2-0.3

1/4+0.7

1/2-0.7

1/4+0.3

······

闪光模式：M 手动闪光

- 11 - - 12 -

按下<SET>设置按钮，确定

3闪光输出功率。

● 只有在M模式下才支持S1/S2光控引闪模式。

S2光控单元设置

在M手动闪光模式下，按<S1/S2>可以使用S2功能，闪光灯可作为

副灯使用，适用于TTL闪光环境。具有防预闪功能，使用带一次预闪

功能的相机能用光控实现同步拍摄。它会与主闪光灯的第二次闪光同

步触发闪光，即2次光控引闪。

S1光控单元设置

在M手动闪光模式下，按<S1/S2>可以使用S1功能，闪光灯可作为

副灯使用，创造多种照明效果，适用于手动闪光环境。它会与主闪光

灯的第一次闪光同步触发闪光，效果与使用无线引闪器一致。

SYNC

手动离机高速设置

在M手动闪光模式下，按选择高速模式，显示。此时引

闪，会进行高速闪光。

闪光模式：RPT 频闪闪光

使用频闪闪光，可以发出一系列快速的闪光。它可以在一张照片上拍

摄移动物体的多个图像。

您可以设置闪光频率(每秒的闪光次数，以Hz表示)、闪光次数和闪光

输出。

按<MODE>闪光模式选择

1按钮，屏幕显示<RPT>。

转动调节旋钮设置闪光输出

2功率。

计算快门速度

在频闪闪光过程中，到闪光停止为止快门应保持开启状态。使用下面

的公式计算快门速度，然后用相机进行设置。

闪光次数/闪光频率＝快门速度

例如，如果闪光次数是10，闪光频率是5Hz，快门速度则至少为2秒。

为防止闪光灯头过热并损坏，请勿执行连续10次以上的频闪

闪光连拍。闪光10次后，请让闪光灯至少冷却15分钟。如果

您试图执行连续10次以上的频闪闪光连拍，为防止闪光灯头

过热，闪光可能自动停止。如果发生了这种情况，请让闪光

灯至少冷却15分钟。

●

反光很强的被摄体在暗背景前使用频闪闪光更加有效。

推荐使用三脚架和遥控开关。

闪光输出为1/1和1/2时不能设置频闪闪光。

频闪闪光时也可以使用“buLb”。

如果闪光次数显示为--，则闪光灯会连续闪光，直到快门或

电池耗尽。如下表所示，闪光次数将受到限制。

最大频闪闪光次数

1/4

1/8

1/16

1/32

1/64

1/128

6-7

8-9

闪

光输出 Hz

设置闪光频率和闪光次数。

3● 按功能按钮3< >选

择闪光次数，旋转调节旋

钮设定数字。

● 按功能按钮4< >选

择闪光频率，旋转调节旋

钮设定数字。

● 按下<SET>设置按钮确

定，所有设置都将显示出

来。

MULTI

1/4

1/8

1/16

1/32

1/64

1/128

20-50

60-100

闪

光输出 Hz

无线闪光拍摄：光学传输

该产品支持尼康创意闪光系统(CLS)，具备无线闪光功能，具有主控

闪光和从属闪光功能。作为主控单元，可以控制并引闪SB-900、SB-

910等尼康闪光灯。作为从属单元，受控SB-900、SB-910闪光灯无

线信号和D7100/D7000/D800等相机内闪指令，从而实现无线闪光。

●

通过此款产品，支持创建三个从属单元组，并实现i-TTL自动闪

光。您可以通过i-TTL自动闪光轻松获取多种照明效果。

使用主控单元按组分别设置的任何i-TTL自动闪光，手动闪光和频

闪闪光设置都会被自动传输到从属单元。因此，在拍摄时无需操作

从属单元。只需在主控单元上对每个从属组进行单独设置就可完成。

将此产品设置为主控单元时，可以在i-TTL/M/RPT/OFF四种闪光

模式下工作。

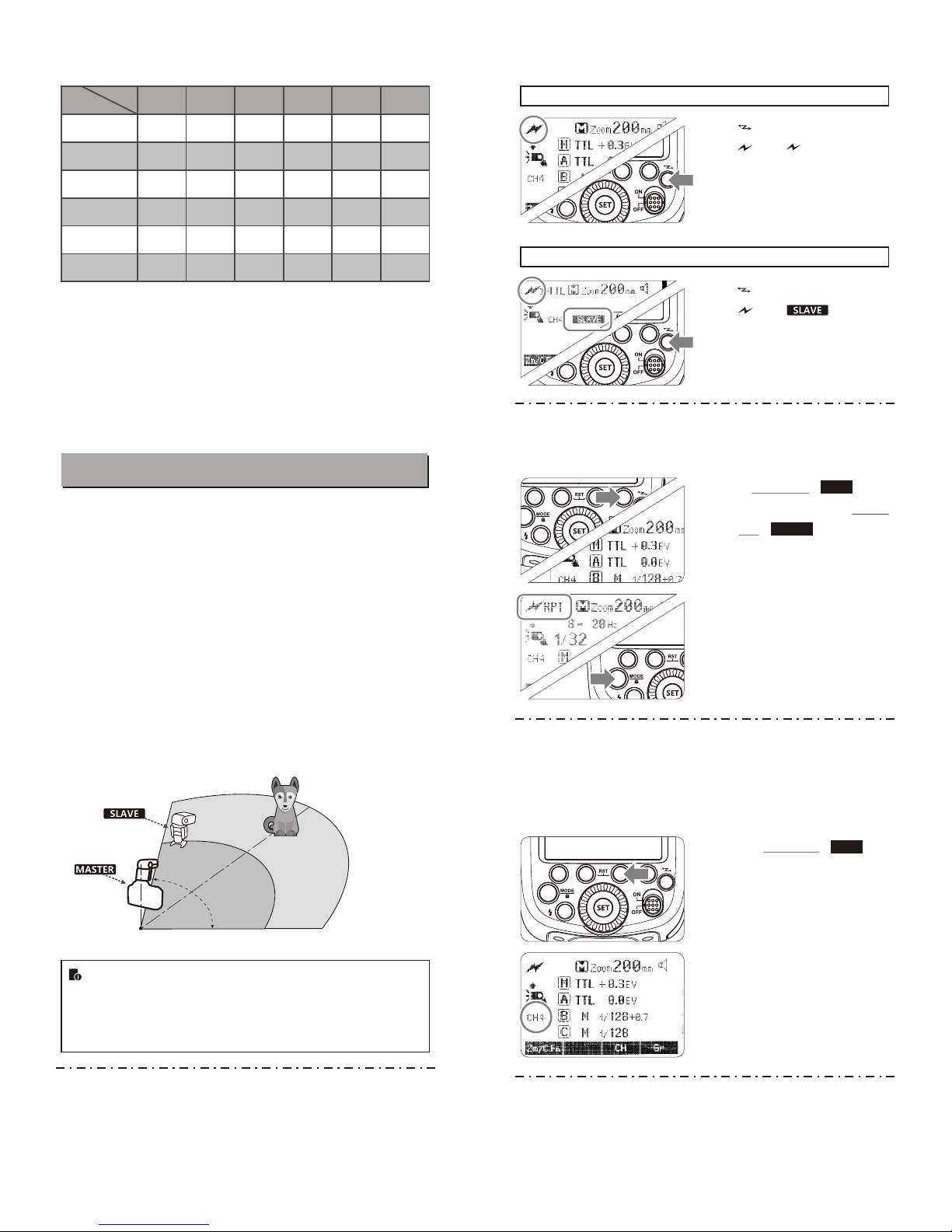

主控单元/从属单元设置位置和范围

●

即使有多个从属单元，主控单元也可通过无线控制所有的闪

光灯。

本说明手册中，“主控单元”指安装在相机上的闪光灯，

“从属单元”指通过无线控制的闪光灯。

1、无线设置

您可以在普通闪光和无线闪光之间切换。对于普通闪光，请务必将无

线设置设为“关”。

室内

室外

15米(49.2英尺)

10米(32.8英尺)

80°

8米(26.2英尺) 12米(39.4英尺)

- 13 - - 14 -

从属单元设置

按下< >无线设置按钮，令屏幕

显示< >和< RPT >。

此时背光显示绿色。

主控单元设置

按下< >无线设置按钮，令屏幕

显示< >和< >。

此时背光显示橙色。

2、设置主控闪光灯的闪光模式

在禁用主控单元闪光模式下，只有从属单元的闪光灯闪光。

按功能按钮4< >选择

1M/A/B/C组别，再按功能按

钮3< >，选择主控

单元的闪光模式可以在

OFF/i-TTL/M之间进行切

换，选择其中一种作为主控

单元的闪光模式。

3、设置通讯频道

如果在拍摄现场不止一个无线闪光系统，您可以通过更改通讯频道来

防止信号干扰。保证主控单元和从属单元设置为相同的频道编号即

可。

按“MODE/锁定”按钮可

2切换至RPT模式。

按下功能按钮3< >，

1旋转调节旋钮从1至4中选择

频道。

按下<SET>设置按钮确定。

MODE

- 17 - - 18 -

无线闪光拍摄：无线电(2.4G)传输

使具有无线电传输无线拍摄功能的闪光灯(主控/从属)，可按照与普通

i-TTL自动闪光拍摄同样的方法，轻松利用高级无线多重闪光照明进

行拍摄。

基本相对位置和操作范围如图所示，只要将主控单元设定为<i-TTL>

就可以进行无线自动闪光拍摄。

定位和操作范围(无线闪光拍摄的示例)

● 使用一个从属单元进行自动闪光拍摄(第15页)

● 使用附带的微型支架定位从属单元。

● 开始拍摄前请进行测试闪光和试拍。

● 受从属单元的位置、周围环境、天气状况等影响，传输距离

可能更短。

(主控)

(从属)

传输距离约100米

可以将从属单元分割为两个或三个组同时进行i-TTL自动闪光拍摄。

此外，可以为各闪光组(最多5个组)设定并用不同的闪光模式拍摄。

● 用两个从属组进行自动闪光拍摄。

● 用三个从属组进行自动闪光拍摄。

无线多重闪光拍摄

无线电传输比光学传输的拍摄具有优势，距离更远，耗电更少，受障

碍物的影响更小。无线电传输和光学传输的差异：

功能

传输距离

频道

受干扰程度

无线电传输

100m

1~32

难

光学传输

15m

1~4

易

其他应用

外置无线控制功能

闪光灯内置无线控制插座，配合特定遥控器使

用，您可以实现对闪光灯的无线控制。将FT系

列遥控器的接收端插入无线控制插座，手持遥

控器发射端，即可远程控制闪光灯的功率开关

和大小、闪光灯触发等。您也可以将发射端置

于相机热靴上，通过相机快门来进行同步引

闪。

● 更多遥控器的使用方法，请查阅FT系列遥控器的说明书。

同步插孔触发

同步插孔规格为Φ3.5mm，此处可插入同步线或者触发器触发插头对

闪光灯进行同步引闪。

造型闪光

如果相机有景深预视按钮，按下该按钮将会进行1秒钟的连续闪光，

这种现象称之为造型闪光。您可以通过造型闪光查看被摄体上的光影

效果及照明平衡，不管是无线拍摄还是普通闪光拍摄，都可以进行造

型闪光。

● 请勿连续触发10次以上造型闪光。如果连续进行10次造型

闪光，请让闪光灯至少冷却10分钟，以防止闪光灯头过热或

损坏。
