ITALIANO

Avvertenza per l’utente

1. Grazie per aver acquistato l’analizzatore d’urina “Urine Analyzer”! Prima di

usare il prodotto, si prega di leggere attentamente il presente manuale

dell’utente. Il manuale descrive le procedure da seguire per un corretto uso

del prodotto, pertanto si prega di attenervisi scrupolosamente.

2. Il presente manuale illustra nel dettaglio i passaggi cui prestare attenzione

durante l’uso, perché possono condurre ad anomalie. La nostra Azienda

non si riterrà responsabile dei danni personali o al dispositivo dovuti

all’inosservanza delle norme prescritte dal manuale d’uso relative all’impiego,

alla manutenzione e allo stoccaggio, non assumendosi altresì alcuna

responsabilità concernente la sicurezza, l’afdabilità o le prestazioni.

Il servizio di garanzia del fornitore non copre simili casi!

3. L’azienda non si assume alcuna responsabilità per la perdita dei dati dovuta

ad un uso improprio del dispositivo di memorizzazione o a danni dolosi

di quest’ultimo.

4. Le strisce del test possono funzionare solo con prodotti standard:

è consigliabile usare quelle fornite con il dispositivo per garantire

l’accuratezza del test.

5. La nostra Azienda si riserva il diritto di apportare variazioni al contenuto

del presente manuale senza alcun preavviso.

3ITALIANO

Dichiarazione

Il presente manuale d’uso contiene informazioni di proprietà dell’azienda,

l’adattamento o la traduzione di qualsiasi parte del manuale senza il previo

consenso scritto dell’azienda. La nostra Azienda non si assume alcuna

responsabilità per danni incidentali o consequenziali causati da errori presenti

in questo documento. In caso di modiche e aggiornamenti del prodotto,

le informazioni contenute nel presente manuale saranno soggette a variazioni

senza alcun preavviso. La nostra Azienda si riserva il diritto denitivo

di chiarimento.

Signiﬁcato del simbolo:

Nota: Consigli e suggerimenti

Attenzione: Si prega di fare attenzione ai segnali per garantire un corretto

uso di “Urine Analyzer” e per far in modo che il prodotto fornisca risultati

afdabili.

Apparecchiatura medica in vitro

Apparecchiatura protetta in tutte le sue parti mediante doppio

isolamento o isolamento rinforzato.

Leggere il libretto di istruzioni

SN Numero di serie

Data di fabbricazione

Fabbricante

ISO7000-0659, Rischio biologico

RAEE (2002/96/EC)

Questo articolo è conforme alla direttiva sui dispositivi medici

diagnostici in vitro 98/79 / CE di Dec. 27,1998, una direttiva della

Comunità Economica Europea

IVD Σ

PHTHALATES

30°C

86°F

2°C

35°F

IVD Σ

PHTHALATES

30°C

86°F

2°C

35°F

IVD Σ

PHTHALATES

30°C

86°F

2°C

35°F

IVD Σ

PHTHALATES

30°C

86°F

2°C

35°F

IVD Σ

PHTHALATES

30°C

86°F

2°C

35°F

IVD Σ

PHTHALATES

30°C

86°F

2°C

35°F

IVD Σ

PHTHALATES

30°C

86°F

2°C

35°F

IVD Σ

PHTHALATES

30°C

86°F

2°C

35°F

ITALIANO

Sommario

Capitolo 1 Sguardo d’insieme ..................................................................5

1.1 Informazioni in breve.................................................................5

1.2 Precauzioni per l’uso.................................................................5

1.3 Speciche tecniche...................................................................6

Capitolo 2 Installazione.............................................................................7

2.1 Ambito delle operazioni.............................................................7

2.2 Installazione e disinstallazione ..................................................7

2.3 Aspetto e struttura ....................................................................8

2.3.1 Vista frontale.....................................................................8

2.3.2 Vista dal retro ...................................................................8

2.4 Alimentazione............................................................................9

Capitolo 3 Funzionamento........................................................................9

3.1 Pulsanti......................................................................................9

3.2 Alimentazione accesa .............................................................10

3.3 Test di avvio.............................................................................11

3.4 Alimentazione spenta..............................................................13

3.5 Menù delle impostazioni .........................................................13

3.5.1 Registrazioni...................................................................14

3.5.2 Unità (unit) ......................................................................15

3.5.3 Orologio (clock) ..............................................................15

3.5.4 Lingua (language) ...........................................................15

3.5.5 Impostazioni di fabbrica (factory settings) .....................15

Capitolo 4 Manutenzione ........................................................................18

4.1 Manutenzione..........................................................................18

4.2 Montaggio e smontaggio del carrello della carta....................18

4.3 Pulizia del vassoio della carta .................................................19

4.4 Disinfezione.............................................................................19

4.5 Smaltimento dei riuti..............................................................20

4.6 Risoluzione dei problemi.........................................................20

Appendice ................................................................................................21

5ITALIANO

Capitolo 1

SGUARDO D’INSIEME

1.1 Informazioni in breve

Il test delle urine rappresenta fra i test clinici il metodo diagnostico più comune.

In particolare, la striscia d’urina rappresenta la metodica più efcace. La striscia

e il campione d’urina produrranno una reazione chimica, la quale provocherà

un cambiamento di colore in apposite zone test colorate della striscia.

Osservando tale cambiamento, si potranno interpretare i risultati del test.

Il prodotto è stato concepito e sviluppato avvalendosi delle più moderne

tecnologie fotoelettriche che fanno uso di microprocessori per test clinici delle

urine, abbinando così la facilità e la velocità d’uso alla rigorosità del risultato.

Caratteristiche:

• LuminanzaelevataeLEDdicolorebianco.Miglioramentodelrapporto

segnale/disturbo.

• Componentifotoelettriciadaltaprestazioneecapacitàricettiva,principio

del test RGB che dota l’analizzatore di una buona capacità anti-interferenza

e di una buona adattabilità.

• Interfacciauser-friendly,disposizionedellecaratteristicheinmodopratico

e conveniente. La tecnologia ash-memory consente una memorizzazione

dei dati sincronizzata durante la procedura dei test e i dati non vanno persi

quando il dispositivo viene spento o si arresta inaspettatamente.

• Puòmemorizzarenoa500risultatiditest,catalogatiperdataeper

campione NO, permettendo così una consultazione agevole.

• Compatibileconconfezionida8,10e11striscepertestdelleurine.

• Dotatodibatteriaricaricabilechepuòessereprovatainqualunque

momento e dappertutto.

Scopo: Utilizzo con strisce apposite per test clinici delle urine.

Vita del dispositivo: in condizioni di manutenzione ordinaria giornaliera,

l’apparecchio ha una vita non inferiore ai cinque anni.

1.2 Precauzioni per l’uso

Nota

• Primadell’uso,sipregadileggereattentamenteilmanualeediattenersi

strettamente alle direttive in esso contenute.

• Sipregadinonutilizzareaccessorinonfornitidall’azienda.Sipregadinon

utilizzare il prodotto con strisce scadute o danneggiate.

• Sipregaditrasportareilprodotto,installarloemetterloinfunzione

seguendo le istruzioni contenute nel manuale.

ITALIANO

• Pergarantirel’accuratezzalatemperaturad’eserciziodeveessere

compresa tra i 10°C e i 30°C. Se supera questa soglia collocarlo in un luogo

che abbia i requisiti consigliati per almeno 20/30 minuti prima dell’uso.

• Tenerelontanodaicampielettromagneticiintensi(campimagnetici)durante

l’uso ed evitare fonti luminose dirette.

• Usarelastrisciaperitestcheèstatafornitadallanostraazienda.

1.3 Speciﬁche tecniche

Oggetto del test:

Modalità del test:

Lingua:

Display:

Principio:

Interfaccia

di comunicazione:

Ripetibilità:

Stabilità:

Modalità

di registrazione:

Umidità relativa:

Alimentazione:

Range del test:

Ambiente di lavoro:

Dimensioni:

Glucosio (GLU), Bilirubina (BlL), Gravità specica (SG),

PH,Corpichetonici(KET),Sangueocculto(BLD),

Proteine (PRO), Urobilinogeno (URO), Nitrito (NlT),

Leucociti(LEU),Acidoascorbico(VC)

Test monofase

Cinese e inglese

LCD, risoluzione: 320x240

Principio del test: RGB tricolore

Interfaccia micro USB, comunicazione bluetooth

wireless (facoltativo)

CV≤1%

Display LCD, memorizzazione dei dati FlashROM

≤80%

Batteria ricaricabile al litio 7.4V, 2000mAh.

Computer ospite DC 5 V 1A. Adattatore:

AC 100V~240V, 50/60Hz

Fare riferimento alla tabella dei gradienti in appendice

Temperatura: 10°C~30°C, umidità relativa: ≤80%

Pressione atmosferica: 76kPa~106kPa. Tenere lontano

dai campi elettromagnetici intensi (campi magnetici)

durante l’uso ed evitare fonti luminose dirette.

126mm(L)x73.5mm(W)x30mm(H)

7ITALIANO

Capitolo 2

INSTALLAZIONE

2.1 Ambito delle operazioni

Come nel caso di tutti gli strumenti di precisione elettronici, l’analizzatore d’urina

non deve essere collocato per lungo tempo a temperature elevate e in ambienti

umidi. Per ottenere risultati ottimali, si prega di mantenere una temperatura

relativa stabile (10°C~30°C) e un’umidità (≤80%). Il piano di lavoro su cui

posizionare il dispositivo deve essere piatto.

Ambiente di lavoro:

Temperatura: 10°C~30°C

Umidità relativa: ≤80%

Pressione atmosferica: 76hPa~06hPa

Ambiente di trasporto e stoccaggio:

Temperatura: -40°C~55°C

Umidità relativa: ≤95%

Pressione atmosferica: 76kPa~106kPa

Attenzione!

Non usare l’analizzatore nei seguenti luoghi:

• Zoneconesposizionesolaredirettaoesposteacorrentid’aria;

• Inpresenzadigasinammabiliedesplosivi;

• Inprossimitàdifontidicaloreoventilatori;

• Inpresenzadifontiluminoseintense.

2.2 Installazione e disinstallazione

Disimballare il prodotto e togliere i materiali usati per il trasporto. Conservare

l’imballaggio per eventuali trasporti futuri o per lo stoccaggio.

1) Estrarrel’analizzatorediurinedall’imballaggio.

2) Rimuovere la carta d’imballaggio ed estrarre l’analizzatore dall’imballaggio

di plastica.

3) Controllare i componenti elencati nella lista degli imballaggi. In presenza

di eventuali problemi, contattare immediatamente la nostra Azienda

o i nostri agenti.

IVD Σ

PHTHALATES

30°C

86°F

2°C

35°F

ITALIANO

2.3 Aspetto e struttura

2.3.1 Vista frontale

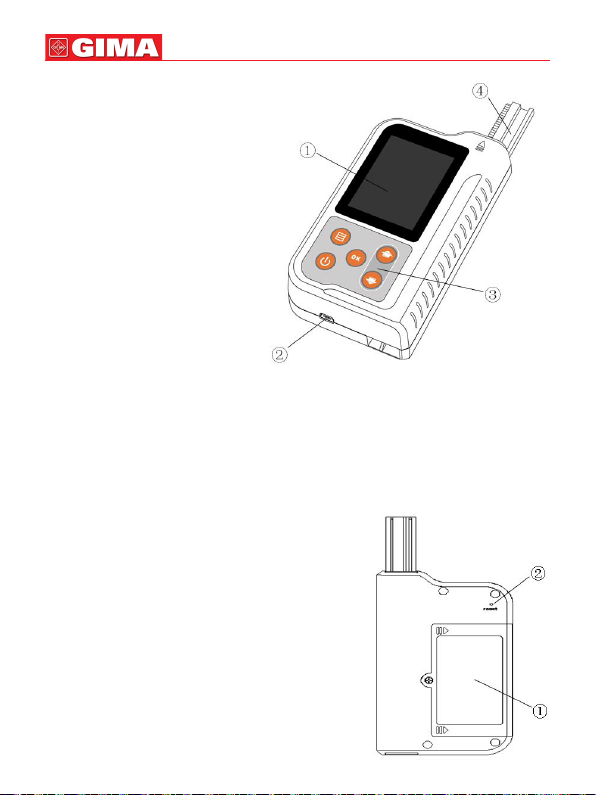

Figura 2-1 Vista frontale

1 Display LCD: nestra di dialogo uomo-macchina.

2 Presa Micro USB: adattatore di alimentazione AC, interfaccia

di trasmissione dati.

3 Tastiera: tastiera a membrana dell’analizzatore a 5 tasti con pulsantiera.

4 Vassoio per carta test: posizionare qui la striscia per eseguire il test.

2.3.2 Vista del retro

1 Coperchio della batteria:

è necessario aprirlo per installare

o togliere la batteria al litio.

2 Tasto di reset: se necessario,

premere questo bottone

per resettare l’analizzatore,

Figura 2-2 Vista del retro

9ITALIANO

2.4 Alimentazione:

Ildispositivopuòfarusoperl’alimentazionedellabatteriaricaricabileallitio

incorporata. Collegare l’analizzatore all’adattatore AC se la batteria incorporata

è bassa o deve usufruire della corrente esterna. Operazioni per la connessione

dell’adattatore AC:

1 Assicurarsi che la corrente AC sia compatibile con le speciche tecniche.

2 Inserire il cavo dati Micro USB che accompagna l’analizzatore.

Inserire il cavo dati nel quadro alimentazione dell’adattatore AC,

poi inserire quest’ultimo nella presa AC.

Attenzione!

• IlterminaledisboccoACdeveesseremessoaterracorrettamente

(messa a terra zero <5V).

• LacorrenteACdeveesserestabile,evitarediusareildispositivo

contemporaneamente ad apparecchi ad alta tensione.

• Sipregadispegnereimmediatamentel’alimentazioneedimettersiincontatto

con il centro assistenza qualora si dovessero riscontrare fumo, rumori o odori

insoliti provenienti dal dispositivo.

•

Staccando la corrente, si prega di tenere in mano l’adattatore e non il cavo dati.

Capitolo 3

FUNZIONAMENTO

3.1 Pulsanti

1) Pulsante ON/OFF:

Premere a lungo questo

pulsante per accendere/

spegnere il dispositivo.

2) Pulsante del menù:

Nell’interfaccia principale

premere questo pulsante

brevemente per modicare

l’utente attuale del test.

Nell’interfaccia principale

premere questo pulsante

per 2 secondi per entrare

nell’interfaccia delle

 impostazioni;inun’altra

interfaccia tale pulsante ritorna alla schermata precedente.

IVD Σ

PHTHALATES

30°C

86°F

2°C

35°F

Figura 3-1 Pulsanti

ITALIANO

3) Pulsante OK: Conferma l’operazione corrente. Nell’interfaccia

principale, premere questo pulsante per dare inizio al test.

4) Pulsante di direzione su: Nell’interfaccia principale, premere a lungo

  questopulsanteperspostareilvassoioversol’alto;nell’interfaccia

 dimenù,premerequestopulsanteperspostareilcursoreversol’alto;

nell’interfaccia della cronologia, premere questo pulsante per muovere

velocemente il cursore.

5) Pulsante di direzione giù: Nell’interfaccia principale, premere a lungo

  questopulsanteperspostareilvassoioversoilbasso;nell’interfaccia

 dimenù,premerequestopulsanteperspostareilcursoreversoilbasso;

nell’interfaccia della cronologia, premere questo pulsante per muovere

velocemente il cursore.

In condizioni di normale alimentazione, premere il pulsante ON/OFF

per 1 secondo. L’analizzatore di urina si accenderà ed esaminerà varie parti

del sistema. Dopo questo test automatico entrerà nell’interfaccia principale,

come mostrato dalla Fig.3-2:

3.2. Alimentazione accesa

Figura 3-2 Interfaccia principale

Batteria

Bluetooth

Conto alla rovescia

Numero utente

Numero Test

Ora

Tipo carta test

Oggetto del test

Otros manuales para BC401

Tabla de contenidos

Idiomas:

Manuales populares de Instrumento de medición de otras marcas

Suaoki

Suaoki D40 Manual de usuario

Elster

Elster BK-G1.6 Manual de usuario

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manual

Duratool

Duratool D03128 Manual de usuario

Vega

Vega VEGAPULS 65 Manual de usuario

Tonghui

Tonghui TH2618B Manual de usuario

Tenmars

Tenmars TM-801 Manual de usuario

MSR

MSR 145 Manual de usuario

TPS

TPS WP-82 Manual de usuario

ELMETRON

ELMETRON CP-511 Manual de usuario

PCB Piezotronics

PCB Piezotronics 003C30 Manual de usuario

Tenma

Tenma 72-10465 Manual de usuario

Endress+Hauser

Endress+Hauser Proline Promag 50 Especificaciones técnicas

Siemens

Siemens SITRANS F Coriolis FCT030 Manual de lista de piezas

KLINGER

KLINGER CMF V Series Manual de usuario

EXFO

EXFO FTB-2 Manual de operación y mantenimiento

Keysight

Keysight M8290A Manual de usuario

ADTEK

ADTEK MW-5 Manual de usuario
