GF JRGURED UP Manual

Bedienungs- und Wartungsanleitung

Notice d’utilisation et d’entretien

Istruzioni d’uso e manutenzione

Operating and maintenance instructions

JRGURED UP ¾“

Druckminderer D 2– 17

Réducteur de pression F 19–35

Riduttore di pressione I 37–53

Pressure reducing valve E 55–71

JRG Code 1380.320/1380.001/1381.320

Operating and maintenance instructions

JRGURED UP ¾“

Druckminderer D 2– 17

Réducteur de pression F 19–35

Riduttore di pressione I 37–53

Pressure reducing valve E 55–71

Aufbau

1 Gehäuse

2 JRGURED UP-Kartusche

3 Absperreinheit

4 Grobfilter

5 Sicherungshülse

6 Schutzrohr

7 Rosette

Bedienungs- und Wartungsanleitung

Bitte lesen Sie die vorliegende Bedienungs- und

Wartungsanleitung aufmerksam durch.

Die eingesetzten Symbole bedeuten:

Gefahr

Dieses Symbol weist auf ein hohes

Verletzungsrisiko für Personen hin.

Die Sicherheitshinweise müssen

zwingend beachtet werden.

Warnung

Dieses Symbol weist auf eine Informa-

tion hin, deren Nichtbeachtung zu um-

fangreichen Sachschäden führen kann.

Die Sicherheitshinweise sind zu

beachten.

Hinweis

Dieses Symbol weist auf eine Informa-

tion hin, die wichtige Angaben hinsicht-

lich der Verwendung enthält.

Das Nichtbefolgen kann zu Störungen

führen.

Allgemeines

Der Druckminderer JRGURED UP ist eine kom-

pakte Unterputz-Armatur für Trinkwasserinstal-

lationen, bestehend aus Wartungsabsperrventil,

Grobfilter und Druckminderer.

Die eingebaute Absperrfunktion dient für

Wartungsarbeiten am Druckminderer und

an der nachfolgenden Leitungsinstallation.

Funktion

Wasserdrücke in der Installation müssen auf

einen zulässigen Druck reduziert werden.

Der Druckminderer JRGURED UP reduziert den

Vordruck auf einen niedrigeren, konstanten

Nachdruck.

Der an der JRGURED UP-Kartusche eingebaute

Grobfilter hält Schwebstoffe, die grösser als

1‘000 µm sind, zurück. Bei merkbarem Druck-

abfall während der Wasserentnahme ist der

Grobfilter zu reinigen, ggf. zu ersetzten

(siehe Kap. 7).

Da Trinkwasser ein Lebensmittel ist,

sind der Grobfilter sowie andere Bau-

teile auch nur mit solchem, ohne Zusatz

von Reinigungsmitteln, zu reinigen.

Die vorliegende Wartungsanleitung ist

dabei einzuhalten.

Empfehlung

Schwebestoffe wie Kalk, Rost, Sand usw. können,

aufgrund von Reparaturen, Sanierungen etc. am

öffentlichen Versorgungsnetz, über die Gebäude

Anschlussleitung in das Hauswasser-Leitungs-

netz gelangen.

Um das Ventil JRGURED UP, wie auch das

gesamte Hauswassernetz vor Schwebestoffen

und Verunreinigungen aus dem öffentlichen

Versorgungsnetz zu schützen, empfehlen wir,

zentral einen JRG Feinfilter (1830-1881) mit

einer Filtereinheit von 100 µm einzubauen.

Hinweise

Am Druckminderer JRGURED UP dür-

fen keine Reparaturen vorgenommen

werden.

Allfällige Druckumstellungen sind

ausschliesslich durch einen Sanitär-

fachmann, gemäss der nachfolgenden

Bedienungsanleitung, auszuführen.

Für die Wartung des Grobfilters und

den Austausch der JRGURED UP-

Kartusche ist die Wartungsanleitung

zu beachten.

Die Bedienungs- und Wartungsanleitung ist bei

der Übergabe der Anlage dem Hauseigentümer/

Betreiber abzugeben.

Einsatzbereich

Der Druckminderer JRGURED UP, ist für folgende Einsatzbereiche zugelassen:

* Temperaturen kurzzeitig bis 90°C für thermische Desinfektion zulässig

Kennzeichnung

- ¾ (GN/Ventilgrösse)

- JRG (Herstellerzeichen)

- u(Durchflusspfeile)

Werkseinstellung

Die Druckminderer JRGURED UP werden werkseitig statisch auf 300 kPa (3 bar) eingestellt.

Bedienungs- und Wartungsanleitung

Vor dem Einbau der JRGURED UP-Kartusche und der Inbetriebnahme des Druckminderers

ist die Zuleitung gründlich zu spülen.

JRG Code PN Psek tmax *

1380.320 1‘600 kPa (16 bar) 250-450 kPa (2.5-4.5 bar) 70°C

Inbetriebnahme

Absperrventile vor dem Druckminderer

langsam öffnen.

Der Druckminderer JRGURED UP ist mit mon-

tierter JRGURED UP-Kartusche betriebsbereit.

Kapitel Seite

1. Ein- und Ausbau der

Sicherungshülse 7

2. Ein- und Ausbau des Bypass-

Stopfens 10

3. Durchführen einer Druckprüfung

im Sekundärbereich 11

4. Ein- und Ausbau der

JRGURED UP-Kartusche 12

5. Ein- und Ausbau der

Absperreinheit 14

6. Umstellung des Druckes 15

7. Betätigung der Absperreinheit 16

8. Filterreinigung 17

1. Ein-/Ausbau der Sicherungshülse

Der Ein- und Ausbau der Sicherungs-

hülse darf ausschliesslich durch eine

Fachperson durchgeführt werden.

Wenden Sie sich bitte dazu an Ihren

Sanitär-Installateur.

Um die Sicherungshülse einfach und

ohne Beschädigung zu entfernen wird

das Montagewerkzeug (JRG Code

8140.000) benötigt. Ohne Verwendung

dieses Werkzeugs, besteht die Gefahr

einer Beschädigung der Sicherungs-

hülse.

Eine beschädigte oder unvollständige

Sicherungshülse darf nicht wieder

eingebaut werden und muss durch

eine neue ersetzt werden (JRG Code

1386.320)!

Demontageablauf:

- Rosette entfernen.

- JRGURED UP-Kartusche oder Bypass-Stopfen –

mittels geeigneten Sechskant-Schlüssels – im

Gegenuhrzeigersinn komplett nach innen, bis

auf Anschlag drehen.

- Das zylindrische Ende des Montagewerkzeugs

auf die Sicherungshülse stecken und bis auf

Anschlag nach innen drücken.

- Die Sicherungshülse muss komplett vom

Werkzeug umfasst werden, dann kann diese

zusammen mit dem Werkzeug entnommen

werden.

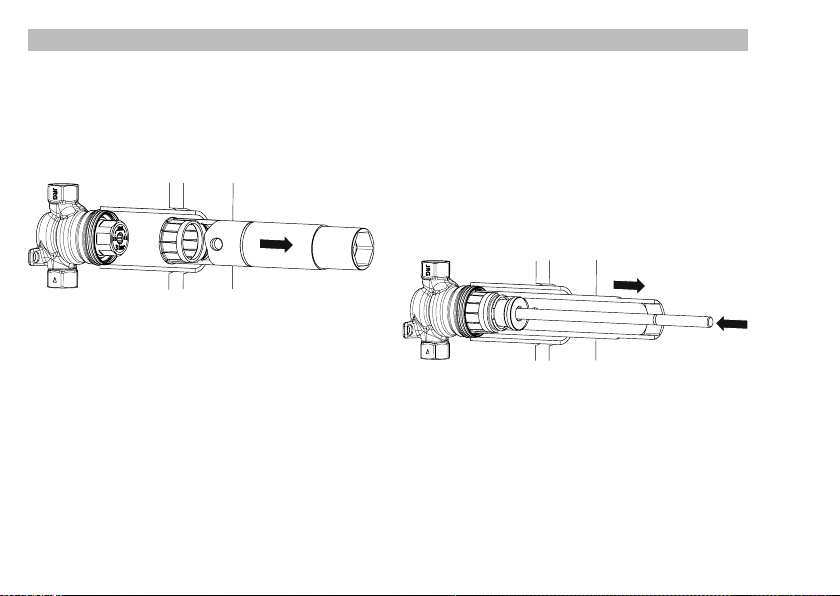

Montageablauf:

- Die Sicherungshülse mittels zylindrischem

Ende des Montagewerkzeugs einführen und

am Oberteil der JRGURED UP-Kartusche oder

des Bypass-Stopfens andrücken.

Mittels Betätigungsstange einen leichten

Druck nach innen aufbringen und dabei das

Werkzeug gleichzeitig nach aussen ziehen.

- Nach Montage der Sicherungshülse, muss die

JRGURED UP-Kartusche oder der Bypass-

Stopfen einmal betätigt werden. Dazu den

Sechskant-Stiftschlüssel (SW 10) im Uhr-

zeigersinn nach aussen drehen bis die

JRGURED UP-Kartusche/der Bypass-Stopfen

an der Sicherungshülse ansteht. Danach die

JRGURED UP-Kartusche/den Bypass-Stopfen

im Gegenuhrzeigersinn bis zum Anschlag

einschrauben, um die Absperreinheit zu öffnen.

Prüfen Sie die korrekte Montage der

Sicherungshülse, indem Sie die

JRGURED UP-Kartusche/der Bypass-

Stopfen bis zum Anschlag heraus-

drehen. Sollte kein Anschlag bemerkt

werden, muss die Sicherungshülse

demontiert und der Montagevorgang

wiederholt werden (siehe Kap. 1).

Beim Eindrehen des Bypass-Stopfens

wird die Absperreinheit geöffnet. Bitte

achten Sie darauf, dass die nachfolgen-

den Entnahmestellen nicht unkontrol-

liert geöffnet sind, da dort sonst Wasser

austritt.

- Für die Montage führen Sie den Bypass-

Stopfen in das Schutzrohr und schrauben

Sie diesen im Gegenuhrzeigersinn bis auf

Anschlag ins Gehäuse.

Beim Herausdrehen des Bypass-

Stopfens schliesst die eingebaute

Absperreinheit den Zulauf ab.

Jedoch kann das Restwasser durch

das Schutzrohr heraus fliessen.

2. Ein-/Ausbau des Bypass-Stopfens

- Nach Entfernung der Sicherungshülse

(siehe Kap. 1) kann der der Bypass-Stopfen

mittels geeigneten Innensechskant-Werk-

zeugs (SW 27) im Uhrzeigersinn heraus-

gedreht werden.
