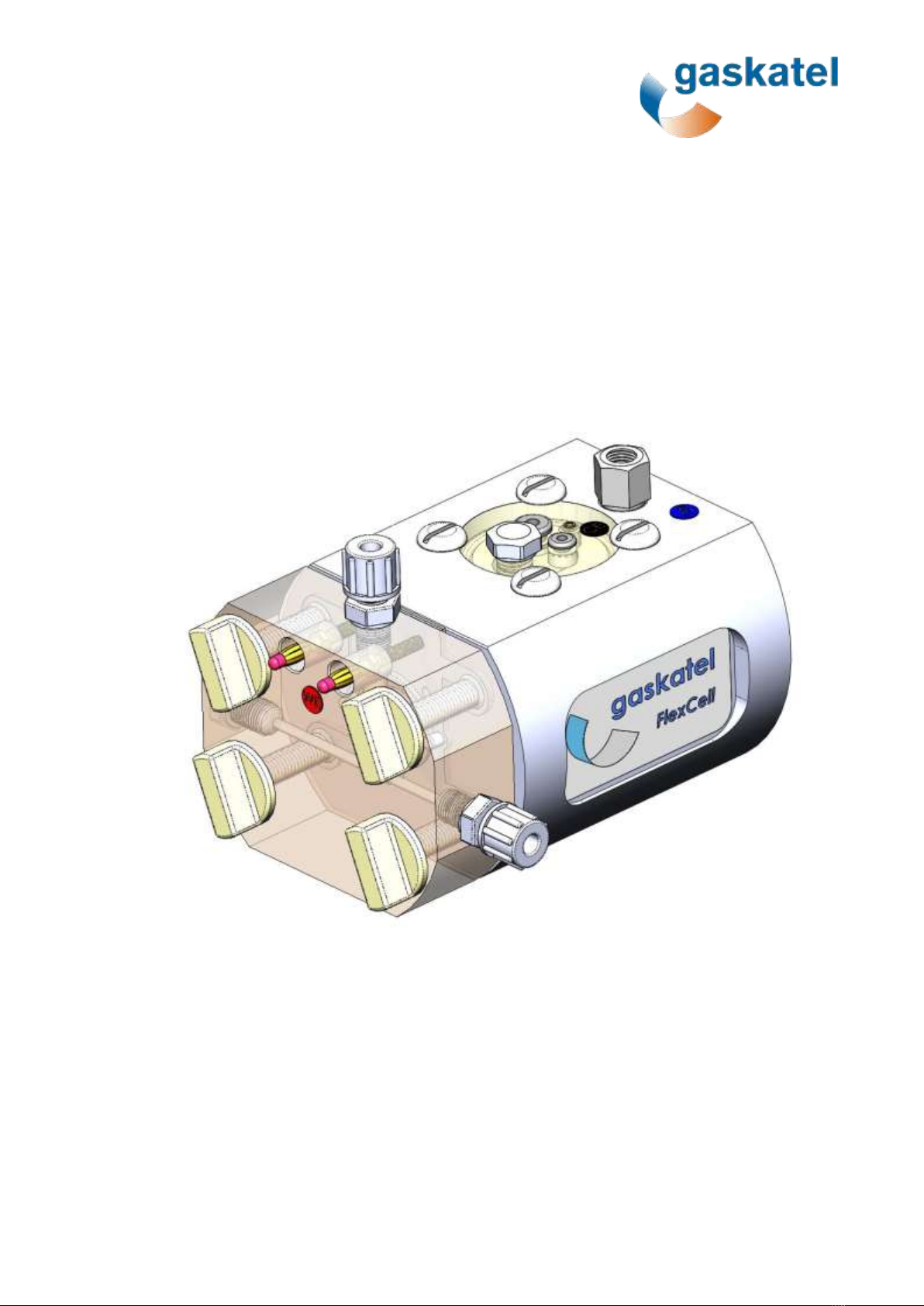

gaskatel FlexCell PTFE Manual de usuario
Test Cell FlexCell
Voltammetrische Messzelle PTFE / PP
Voltammetric Test Cell PTFE / PP
Artikelnummer / Item number 83100, 83200
User Manual
Version 2.0
DE - Seite 1
Bedienungsanleitung
Inhalt
Voltammetrische Messzelle PTFE / PP ..................................................................................... 1
Voltammetric Testcell PTFE / PP .............................................................................................. 1
Inhalt ............................................................................................................................................ 1
Übersicht .................................................................................................................................................2
Lieferumfang FlexCell PTFE 83100 ...................................................................................................... 2
Lieferumfang FlexCell PP 83200..........................................................................................................3
Optional erhältliches Zubehör............................................................................................................. 4
Konformitätserklärung ........................................................................................................................ 4
Allgemeines .............................................................................................................................................4
Zu dieser Anleitung..............................................................................................................................4
Bestimmungsgemäßer Gebrauch........................................................................................................4
Sicherheitshinweise.................................................................................................................................5
Verwendung ............................................................................................................................................6
Geräteüberblick................................................................................................................................... 6
Bedienung..............................................................................................................................................12
Betriebsbedingungen ............................................................................................................................ 17
Technische Daten ..................................................................................................................................18
Entsorgung.............................................................................................................................................19
Haftungsausschluss ...............................................................................................................................19
DE - Seite 2
Übersicht
Lieferumfang FlexCell PTFE 83100
1 FlexCell PTFE mit
1 Arbeitselektrodenhalter PSU (80547-PSU)
2 Einschraubverschraubungen ECTFE G1/8" (80013)
2 Lamellenstecker (89030)
3 PTFE Pins Ø 4 x 9.5 mm (80029)
1 Verschlussschraube G1/8" PTFE (80031)
1 Gegenelektrodenraum PTFE
1 PSU-Deckel (80515)
1 Durchführungstülle EPDM 4/8/11-3 (80040)
1 Durchführungstülle EPDM 3/5/8-2 (80041)
4 Flachrundschrauben Schlitz M6x16 PA 6.6 (83004)
1 O-Ring EPDM, 40 x 3 mm (80541)
1 Verschlussschraube G1/8" PTFE (80031)
1 Spiral-Gegenelektrode Pt-Ir, Ø 0.25 mm (830088-v02)
3 Nafionschläuche (83010)
2 Silikondichtungen (83001)
4 Flügelschrauben M8x50 PA6.6 (83006)
2 in Silikonkautschuk gegossene Heizelemente 200W, 30V (83013)
1 Verschlussschraube G1/4" PP (80030)
1 Verschlussschraube G1/8" PTFE (80031)
1 Anschlusskabel für Gegenelektrode CE (89013)
2 Anschlusskabel für Arbeitselektrode WE (89017)
4 Verbindungskupplungen rot (89022)
1 Verbindungskupplung schwarz (89023)
2 O-Ringe EPDM, 24 x 2 mm (80321)
1 Reduziernippel G1/8" G1/4" PTFE (80033)
1 Steckschlüssel-Schraubendreher 6 x125mm 6kt.
1 Bedienungsanleitung
DE - Seite 3
Lieferumfang FlexCell PP 83200
1 FlexCell PP mit
1 Arbeitselektrodenhalter PMMA (80547-PMMA)
2 Einschraubverschraubungen PP G1/8" (80012)
2 Lamellenstecker (89030)
3 PTFE Pins Ø 4 x 9.5 mm (80029)
1 Verschlussschraube G1/8" PP (80003)
1 Gegenelektrodenraum PP
1 PSU-Deckel (80515)
1 Durchführungstülle EPDM 4/8/11-3 (80040)
1 Durchführungstülle EPDM 3/5/8-2 (80041)
4 Flachrundschrauben Schlitz M6x16 PA 6.6 (83004)
1 O-Ring EPDM, 40 x 3 mm (80541)
1 Verschlussschraube G1/8" PP (80003)
1 Spiral-Gegenelektrode Pt-Ir, Ø 0.25 mm (830088-v02)
3 Nafionschläuche (83010)
2 Silikondichtungen (83001)
4 Flügelschrauben M8x50 PA6.6 (83006)
2 in Silikonkautschuk gegossene Heizelemente 80W, 30V (83012)
1 Verschlussschraube G1/4" PP (80030)
1 Verschlussschraube G1/8" PP (80003)
1 Anschlusskabel für Gegenelektrode CE (89013)
2 Anschlusskabel für Arbeitselektrode WE (89017)
4 Verbindungskupplungen rot (89022)
1 Verbindungskupplung schwarz (89023)
2 O-Ringe EPDM, 24 x 2 mm (80321)
1 Reduziernippel G1/8" G1/4" PP (80017)
1 Steckschlüssel-Schraubendreher 6 x125mm 6kt.
1 Bedienungsanleitung
DE - Seite 4
Optional erhältliches Zubehör
Wasserstoffreferenzelektrode Mini-HydroFlex 81020
Temperaturkontrollbox 83900
Analytraum PTFE 83110
Analytraum PP 83210
Konformitätserklärung
Dieses Produkt erfüllt alle für dieses Produkt gültigen EU-Richtlinien.
Allgemeines
Zu dieser Anleitung
Lesen Sie diese Anleitung sorgfältig. Um eine lange Lebensdauer und eine zuverlässige
Nutzung zu gewährleisten, sind sämtliche in dieser Anleitung erwähnten Hinweise zu
beachten und zu befolgen. Bitte heben Sie diese Anleitung griffbereit auf.
Sie können die Anleitung und weitere Informationen auf www.gaskatel.de abrufen.
Bestimmungsgemäßer Gebrauch
Die Messzelle FlexCell ist geeignet für elektrochemische Messungen an Gasdiffusions-
elektroden sowie anderen flächigen Proben wie z.B.Metalle.
Wir liefern passend zugeschnittene Silikondichtungen sowie O-Ringe aus EPDM mit.
Achten Sie auf einen guten Sitz der Dichtungen, bevor Sie die Messzellen
zusammenbauen.
Die Messzellen sind für die typische Dreielektrodenanordnung konstruiert. Eine
Gegenelektrode ist bereits integriert.
Die Messzellen sind über integrierte Heizelemente beheizbar. Diese dürfen ausschließlich
mit der Gaskatel Temperaturkontrollbox 83900 betrieben werden.
Sie werden parallel an die Temperaturkontrollbox angeschlossen.
Die Messzelle FlexCell PTFE darf bis 150°C betrieben werden.
Die Messzelle FlexCell PP darf bis 80°C betrieben werden.
Der Füllstand des Elektrolyten ist regelmäßig zu kontrollieren, da sich der Füllstand
während der Messungen deutlich verändern kann.
Die Messzellen dürfen nur in Laborumgebung betrieben werden.
DE - Seite 5
Sicherheitshinweise
Die Messzellen FlexCell sind nur für den oben genannten
Einsatzzweck bestimmt.
Der Hersteller haftet nicht für Schäden, die aus nicht
bestimmungsgemäßem Gebrauch resultieren.
Beachten Sie die nachfolgenden Hinweise, da die Messzellen sonst
beschädigt oder aber Messergebnisse verfälscht werden können.
Bei Arbeiten mit Chemikalien sind alle relevanten
Sicherheitsbestimmungen des Herstellers und des Labors
einzuhalten.
Die Zellheizung und / oder der von Ihnen angelegter Zellstrom
können die Halbzelle auf weit über 80°C/150°C aufheizen.
Die Messzelle muss auf eine wärmunempfindliche Unterlage gestellt
werden.
Stellen Sie keine wärmeempfindlichen Dinge auf die Messzelle.
Stellen Sie keine leicht entflammbaren Dinge in der Umgebung der
Messzelle ab.
Achten Sie auf korrekte Verlegung Ihrer Mess- und Heizkabel.
Wählen Sie Kabelisolierungen mit geeignetem Temperaturbereich
aus. Andernfalls besteht die Gefahr eines elektrischen Kurzschlusses
und Brandgefahr
Es werden ständig Elektrolytdämpfe entsprechend Dampfdruckkurve
von der Messzelle freigesetzt.
Die Messzelle soll auf einer wärmeunempfindlichen Laborschale,
welche das gesamte eingefüllte Elektrolytvolumen im Falle einer
Undichtigkeit sicher aufnehmen kann, betrieben werden.
Schützen Sie elektrische / elektronischen Geräte durch großen
Abstand, Trennwände oder Betrieb unter einem Abzug.
Schutzbrille tragen!
Der Elektrolyt kann bei Druckstößen auf den Gaseinlass oder
Erreichen des Siedepunktes aus der Messzelle spritzen.
Der Benutzer der Halbzelle muss mit ausreichender Labor –
Schutzausrüstung entsprechend den Sicherheitsdatenblättern und
Spezifikationen für Ihren Elektrolyten ausgestattet sein.
DE - Seite 6
Verwendung
Geräteüberblick
Aufbau
Heizelement
Gegenelektrodenraum
Arbeitselektrodenhalter mit
G1/8‘‘ Schraubanschlüssen
Kontaktschrauben
Befestigungsschrauben
Deckel mit
G1/8‘‘ Gewindebohrung
Durchführungstüllen
Silikondichtungen
Gegenelektrode
Fixierstift
Verschlussschraube
für Reservoir
Referenzelektrode
DE - Seite 7
Prinzip der Messzelle FlexCell
Um elektrochemische Prozesse zu charakterisieren, wird die sogenannte Drei-Elektroden-
Anordnung eingesetzt.
Die Drei-Elektroden-Anordnung besteht aus der Arbeitselektrode (Messelektrode), der
Referenzelektrode (Sensorelektrode) und der Gegenelektrode.
Gesteuert werden diese Messungen in der Regel von Potentiostaten oder Galvanostaten.
Eine Standardisierung ist bei elektrochemischen Testzellen bisher nicht erfolgt. Daher
existieren hier viele verschiedene Typen mit zum Teil gravierenden Fehlern.
Durch langjährige Erfahrung insbesondere im Brennstoffzellen- und Batteriebereich sowie
Korrosionsmessungen ist es Gaskatel gelungen, eine elektrochemische Messzelle zu
konstruieren, die diese bekannten Fehler weitgehend ausschließt bzw. minimiert.
Fertigung aus Kunststoff
Die Testzellen von Gaskatel sind in Gegensatz zu den üblichen Messzellen aus PTFE
bzw. PP gefertigt, denn Glas ist ein schlechter Werkstoff. Zum einen geht es schnell
kaputt. Zum anderen ist es chemisch nur bedingt stabil, denn Silikate gehen in Lösung.
Insbesondere bei aggressiven Lösungen wie Laugen ist dies ein Problem.
Lichtempfindliche Elektrolyte sind ebenfalls betroffen. Bei sehr schlecht leitfähigen
Elektrolyten sorgen dann die leitfähigen Silikatschichten für eine ungleichmäßige
Feldlinienverteilung.
Gaskatel-Messzellen aus PTFE und PP zeichnen sich durch eine hohe mechanische
Stabilität und hohe Chemikalienbeständigkeit aus. Die Kunststoffe nehmen keinen
Einfluss auf die Feldlinienverteilung.
DE - Seite 8
Detailansicht der Messzelle FlexCell
Elektrolytraum (1)
Nur Messzellen mit einer röhrenförmigen Anordnung bei gleichgroßer Mess- und
Gegenelektrode garantieren einen parallelen Feldlinienverlauf.
Parallele Feldlinien wiederum garantieren parallele Äquipotentialflächen und damit eine
reproduzierbare Potentialmessung, da die Referenzelektrode auf diesen Potentialflächen
misst.
Gaskatel-Messzellen haben einen solchen parallelen Feldlinienverlauf, da Arbeits- und
Gegenelektrode gleichgroße Flächen haben und durch den röhrenförmigen
Elektrolytraum parallel zueinander angeordnet sind.
Um die Wasserdampfverluste zu minimieren, wird die Zelle mit einem Deckel aus PSU (2)
verschlossen.
1
3
4
5
6
8
9
10
11
7
2
