Furuno MFD8 Manual

PUB. NO. MLG-44440-B

(0807, DAMI) MFD8/12/MFDBB

The purpose of this Operator’s Guide is to provide basic operating procedures for this equip-

ment. For more detailed information see the Operator's Manual.

General

Power on/off

Selecting a display

Chart, radar orientation

Selecting a range Scrolling the chart, radar picture

• Press RANGE OUT to

increase the range.

• Press RANGE IN to decrease

the range.

Press arrow or diagonal to

scroll chart, radar picture. To re-

center own ship, push SHIP/3D

button.

Operator's Guide

MULTI FUNCTION DISPLAY

MFD8/MFD12/MFDBB

ON: Momentary push

OFF: Long push (3 sec.)



Select

display.

DISP

OUT

RANGE SHIP

 

Select

orientation soft

control.

Select

orientation. Confirm

selection.

Head Up

Course Up

North Up



Confirm

selection.

North

Course

Long

push

All manuals and user guides at all-guides.com

all-guides.com

Chart Plotter

Creating a route

3D display

Placing a point at cursor location Going to cursor position

Point marked

on chart plotter

POINTS

ROUTE

Position

cursor.

PT 0001

GO TO

LIST



Select

location.

Cursor position

set as destination

POINTS

ROUTE



+

Place cursor

on 1st point

of route. Long push Drag cursor

to next point. Mark point.

Place remaining points. Save route.

Tip!

If you marked a point

at the wrong position

press to undo.

CANCEL



Long push to

activate or deactive.

Adjust

pitch.



Confirm

setting.

SHIP



Rotate

picture.



Confirm

setting. * This procedure is available when 3D/Pan Tilt

Mode in the Chart-General menu is active.

All manuals and user guides at all-guides.com

Radar

Suppressing interference, stretching echoes

Dual range display

The dual range display offers both short and long range pictures simultaneously.

Toggling TX,

STBY Adjusting gain, and rain and sea clutters

GAIN

Long push to

toggle transmit,

standby.



GAIN



Set level

and push.

Gain: Adjust receiver sensitivity.

Sea: Suppress sea clutter.

Rain: Suppress rain clutter.

GAIN

Select Gain,

Rain or Sea.



Select Filters

soft control.



Select

desired filter.



Turn filter

on/off

alternately.

Int Reject:Reject radar

interference.

Stretch: Stretch echoes.

Int Reject

Stretch

Confirm

selection.



Long

push.

Close-range display (0.25 nm) Longer range display (1.5 nm)



DISP

Select

radar icon

multiple

times.

Long

push

Select

a multiple

split screen.



Confirm

selection.



Select

radar

icon.



Confirm

selection.



All manuals and user guides at all-guides.com

Fish Finder

Selecting operating mode

Your fish finder can be operated automatically or manually. In automatic operation, gain, clutter,

TVG, echo offset and range* are automatically adjusted. (*: For ETR-6/10/30).

Selecting operating frequency

Picture advance speed, interference rejection

The picture advance speed determines how fast echoes are scrolled across the screen. Turn on

the interference rejector when interference appears on the screen.



Select Auto

soft control.

 

Choose Fishing

or Cruising for

Auto; Off for

Manual.

Fishing

Cruising

Off Confirm

selection.



Confirm

selection.



Select HF,

LF or Dual.

Dual

Choose Mode

soft control.



Confirm

selection.



Confirm

selection.

Interference

rejection


advance

speed

Select Picture

Advance or

Interference

Rejector.

Select Fish

Finder menu.

Select

option.

Interference



*: DFF only

DFF: DFF1, DFF3

ETR: ETR-6/10/30



Select

DFF

ETR.

All manuals and user guides at all-guides.com

www.furuno.co.jp

Le présent guide d’utilisation a pour objectif d’expliquer les procédures d’utilisation de base de cet

équipement. Pour obtenir des informations plus détaillées, reportez-vous au manuel d’utilisation.

Généralités

Mise en marche/arrêt

Sélection d’un affichage

Orientation de la carte ou de l'image radar

Sélection d'une échelle

Défilement de la carte, de l'image radar

• Appuyez sur RANGE OUT pour

augmenter l'échelle.

• Appuyez sur RANGE IN pour

réduire l' échelle.

Appuyez sur une flèche ou une

diagonale pour faire défiler la

carteoul'imageradar.Appuyez

sur le bouton SHIP/3D pour

recentrer la position du bateau.

MARCHE : appui bref

ARRET : appui prolongé (3 s.)



Sélectionnez

l'affichage.

DISP

OUT

RANGE

SHIP

 

Sélectionnez le

contrôle logiciel

orientation.

Sélectionnez

l'orientation. Confirmez

la sélection.

Ref. No

Ref. CAP

Ref. Ligne de

Ref. No

Ref. CAP

Ref. Ligne de



Confirmez

la sélection.

Réf.

Nord

Réf.

CAP

Réf. Ligne de foi

All manuals and user guides at all-guides.com

Traceur de carte

Création d’une route

Affichage 3D

Placement d'un point à

l'emplacement du curseur Aller à la position du curseur

Point marqué sur

le traceur de carte

POINTS

ROUTE



Positionnez

le curseur.

PT 0001

GO TO

LIST



Sélectionnez

emplacement.

Position du curseu

définie comme

destination

POINTS

ROUTE



+

Placez le curseur

sur le 1er point

de la route. Appui

prolongé Glissez le

curseur sur le

point suivant.

Marquez le

point.

Placez les points restants. Enregistrez la

route.

Conseil!

Si vous avez marqué un point

sur une position erronée appuyez

sur pour annuler.

CANCEL



Appui prolongé pour

activer ou désactiver.

Réglez

l'inclinaison.



Confirmez

le réglage.

SHIP



Tournez

l'image.



Confirmez

le réglage. * Cette procédure est disponible quand la

commande 3D/Pan Tilt Mode du menu

Chart-General est active.

All manuals and user guides at all-guides.com

all-guides.com

Radar

Suppression des interférences et amplification des échos

Affichage double échelle

L'affichage double échelle permet de montrer simultanément les images dans les modes longue

et courte échelle.

Permutation TX,

STBY Réglage du gain et des échos de la pluie et des

vagues

GAIN

Appui prolongé pour

permuter les modes

transmission et veille.



GAIN



Réglez le

niveau

et appuyez.

Gain : règle la sensibilité du récepteur.

Etatmer : supprime l'écho des

vagues.

Pluie : supprime l’écho de la pluie.

GAIN

Sélectionnez

Gain, Pluie ou

Etatmer.



Sélectionnez

le contrôle

logiciel Filtres.



Sélectionnez

le filtre

désiré.



Activez/

désactivez le filtre

(alternativement).

Reject. Interférence :

supprime les

interférences radar.

Grossi : amplifie les échos.

Confirmez la

sélection.



Appui

prolongé.

Affichage à courte échelle (0,25 nm) Affichage longue échelle (2 nm)



DISP

Sélectionnez

l'icône radar

plusieurs

fois.

Appui

prolongé Sélectionnez

un écran à

affichage multiple.



Confirmez la

sélection.



Sélectionnez

une icône

radar.



Confirmez la

sélection.



All manuals and user guides at all-guides.com

SONDEUR

Sélection du mode de fonctionnement

Votre SONDEUR peut fonctionner automatiquement ou manuellement. En mode automatique,

la distance, le gain et les échos sont réglés automatiquement.

Sélection de la fréquence de fonctionnement

Vitesse de défilement de l'image, suppression des interférences

La vitesse de défilement de l'image détermine la rapidité du défilement des échos sur l'écran.

Activez la suppression des interférences lorsque ces dernières apparaissent sur l'écran.



Sélectionnez

le contrôle

logiciel Auto.

 

Sélectionnez

Pêche ou Route

pour Auto;Arrêt

pour Manual.

Confirmez l

sélection.



Confirmez la

sélection.



Sélectionnez HF,

LF ou Dual.

DualDual

Sélectionnez

le contrôle

logiciel Mode.



Confirmez la

sélection.



Confirmez la

sélection.

Rejet des

interférences

Vitesse de

défilement

de l'image

Sélectionnez

Avance Image

ou Réjection

Interférence

dans le

sous-menu

et appuyez.

Sélectionnez

le menu

Sondeur et

appuyez.

Sélectionnez

l'option

et appuyez.

Interférence



All manuals and user guides at all-guides.com

www.furuno.co.jp

ElpropósitodeestaGuíadel operadores proporcionarlosprocedimientosbásicosde utilización

de este equipo. Para obtener información más detallada, consulte el Manual del operador.

Generalidades

Encendido y apagado

Selección de presentación

Carta, orientación del radar

Selección de escala Desplazamiento en la carta, imagen

del radar

• Pulse RANGE OUT para

aumentar la escala.

• Pulse RANGE IN disminuir

la escala.

Pulse la flecha o diagonal para

desplazarse por la carta,

imagen del radar. Para volver a

centrar el barco propio, pulse el

botón SHIP/3D.

Guía del operador

PANTALLA MULTIFUNCIÓN

MFD8/MFD12/MFDBB

ON: Pulsación breve

OFF: Pulsación larga (3 seg)



Seleccionar

presentación.

DISP

OUT

RANGE

SHIP

 

Seleccionar

control de

orientación.

Seleccionar

orientación. Confirmar

selección.

Norte

Curso A

Rumbo arriba

Norte

Curso A

Rumbo arriba



Confirmar

selección.

Norte

arriba

Curso

arriba

All manuals and user guides at all-guides.com

Plóter de la carta

Creación de una ruta

Presentación 3D

Ubicación de un punto en la

posición del cursor Ir a la posición del cursor

Punto marcado en

la carta del ploter

POINTS

ROUTE



Situar

el cursor.

PT 0001

GO TO

LIST



Seleccionar

ubicación.

Posición del curso

establecida como

destino

POINTS

ROUTE



+

Situar cursor en

el primer punto

de la ruta. Pulsación

larga Arrastrar cursor al

punto siguiente. Marcar punto.

Situar los demás puntos. Guardar ruta.

Sugerencia

Si se ha equivocado al

marcar un punto pulse

para deshacer.

CANCEL



Pulsación larga para

activar o desactivar.

Ajustar

cabeceo.



Confirmar

ajuste.

SHIP



Girar

imagen.



Confirmar

ajuste. * Este procedimiento está disponible cuando

está active el modo 3D/Pan Tilt en el menú

Chart-General.

All manuals and user guides at all-guides.com

Otros manuales para MFD8

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Equipos marinos de Furuno

Furuno

Furuno NAVpilot-611 Manual de usuario

Furuno

Furuno FE-800 Manual de usuario

Furuno

Furuno FI-301 Manual de usuario

Furuno

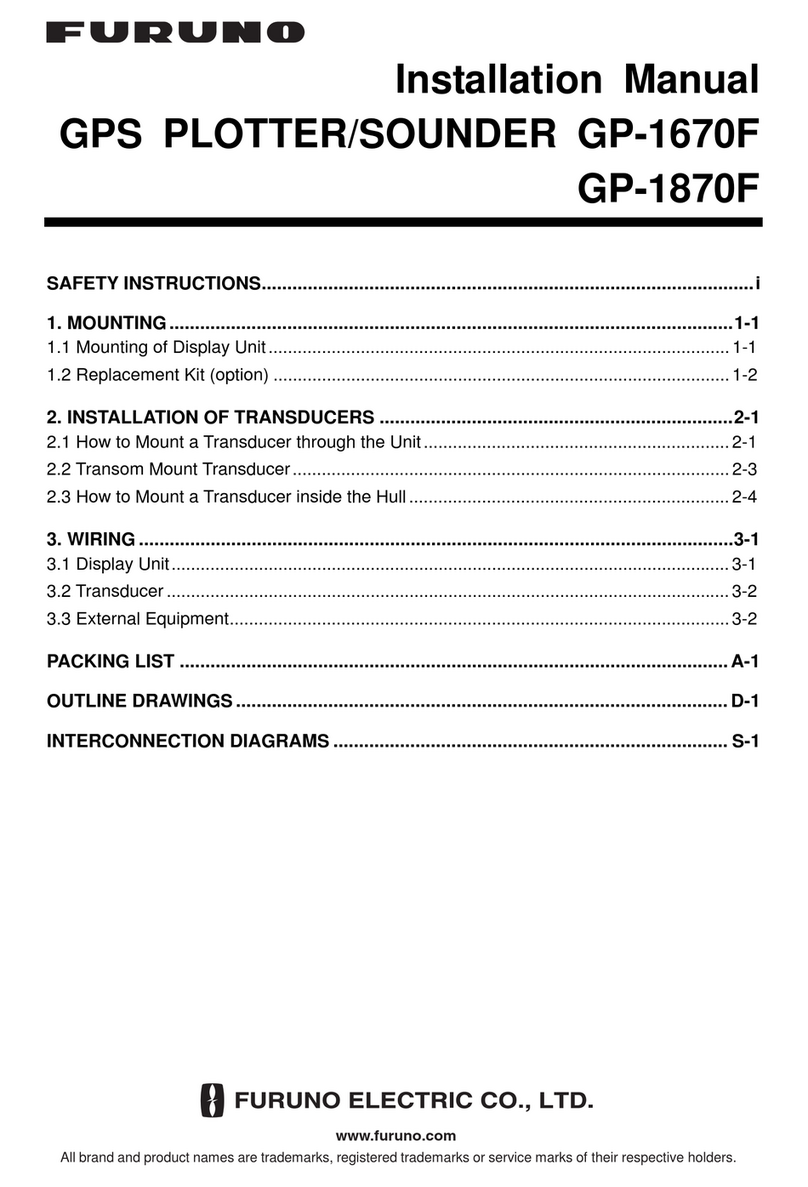

Furuno GP-1670F Manual de usuario

Furuno

Furuno FCV-582L Manual de usuario

Furuno

Furuno FMD3100 Manual de usuario

Furuno

Furuno LS-6100 Manual de usuario

Furuno

Furuno Sc 50 Manual

Furuno

Furuno MU-270W Instrucciones de uso

Furuno

Furuno FCV-360 Manual de usuario

Furuno

Furuno FMD-3200 Manual de usuario

Furuno

Furuno FCV-665 Manual de usuario

Furuno

Furuno FCV-1200L Manual de usuario

Furuno

Furuno FCV-1200L Manual de usuario

Furuno

Furuno FCV-292 Manual de usuario

Furuno

Furuno BBWX4 SiriusXM Guía de instalación

Furuno

Furuno FCV-271 Manual de usuario

Furuno

Furuno TZT9 Manual de usuario

Furuno

Furuno MF/HF DSC/Watch Receiver DSC-60 Manual de usuario

Furuno

Furuno CSH-5 MARK-2 Manual

Furuno

Furuno NAVpilot-711C Manual de usuario

Furuno

Furuno FI-70 Manual de usuario

Furuno

Furuno FE-700 Guía de inicio rápido

Furuno

Furuno FELCOM250 Manual de usuario

Manuales populares de Equipos marinos de otras marcas

Clarion

Clarion CMS2 Manual de reparación

EBS

EBS M7000 Manual de usuario

Kongsberg

Kongsberg M3 Bathy Manual de usuario

NPK

NPK SCS-1002 Manual de usuario

Harken

Harken 1561 Manual de usuario

Simrad

Simrad DD15 Manual de usuario

Notifier

Notifier FS-BSO Manual de usuario

Raymarine

Raymarine ST40 Manual de usuario

E2S

E2S E2XS112UL Manual de usuario

R2Sonic

R2Sonic 2026 Manual de usuario

COBHAM

COBHAM SAILOR 6000 Manual de usuario

Clarion

Clarion GR10BT Manual de reparación

Raymarine

Raymarine Maxiview ST80 Guía del usuario

GUIDANCE MARINE

GUIDANCE MARINE 20- Series Instrucciones de montaje

Raymarine

Raymarine ST60 Tridata Guía del usuario

olympia electronics

olympia electronics ΒS-531/1/MAR Manual de usuario

Sonic

Sonic 2024 Manual de usuario

Quicksilver

Quicksilver 88688A25 Manual
