Fujitsu D2420 Manual de usuario

Mainboard

Short Description

Deutsch, English

Mainboard D2420

Sie haben technische Fragen oder Probleme?

Wenden Sie sich bitte an:

●Ihren zuständigen Vertriebspartner oder Ihre Verkaufsstelle

●unsere Hotline über das Kontaktformular unter www.fujitsu-siemens.com/support/contact/

contact.html oder für Kunden, die ein einzelnes Mainboard gekauft haben: +49(0) 180 3777 005

Aktuelle Informationen und Updates (z. B. BIOS-Update) zu unseren Mainboards finden Sie im

Internet: www.fujitsu-siemens.com/mainboards

Are there any technical problems or other questions you need clarified?

Please contact:

●your sales partner or your sales outlet

●unsere Hotline über das Kontaktformular unter www.fujitsu-siemens.com/support/contact/

contact.html oder für Kunden, die ein einzelnes Mainboard gekauft haben: +49(0) 180 3777 005

The latest information and updates (e.g. BIOS update) on our mainboards can be found on the

Internet under: www.fujitsu-siemens.com/mainboards

Intel, Pentium and Celeron are registered trademarks of Intel Corporation, USA.

Microsoft, MS, MS-DOS and Windows are registered trademarks of Microsoft Corporation.

PS/2 and OS/2 Warp are registered trademarks of International Business Machines, Inc.

All other trademarks referenced are trademarks or registered trademarks of their respective

owners, whose protected rights are acknowledged.

All rights, including rights of translation, reproduction by printing, copying or similar methods,

even of parts are reserved.

Offenders will be liable for damages.

All rights, including rights created by patent grant or registration of a utility model or design,

are reserved. Delivery subject to availability.

Right of technical modification reserved.

Dieses Handbuch wurde erstellt von

cognitas. Gesellschaft für Technik-Dokumentation mbH – www.cognitas.de

Dieses Handbuch wurde auf Recycling-Papier gedruckt.

This manual has been printed on recycled paper.

Ce manuel est imprimé sur du papier recyclé.

Este manual ha sido impreso sobre papel reciclado.

Questo manuale è stato stampato su carta da riciclaggio.

Denna handbok är tryckt på recyclingpapper.

Dit handboek werd op recycling-papier gedrukt.

Herausgegeben von/Published by

Fujitsu Siemens Computers GmbH

Printed in the Federal Republic of Germany

AG 03/06

Ausgabe/Edition 1

Bestell-Nr./Order No.: A26361-D2420-Z110-1-7419

A26361-D2420-Z110-1-7419

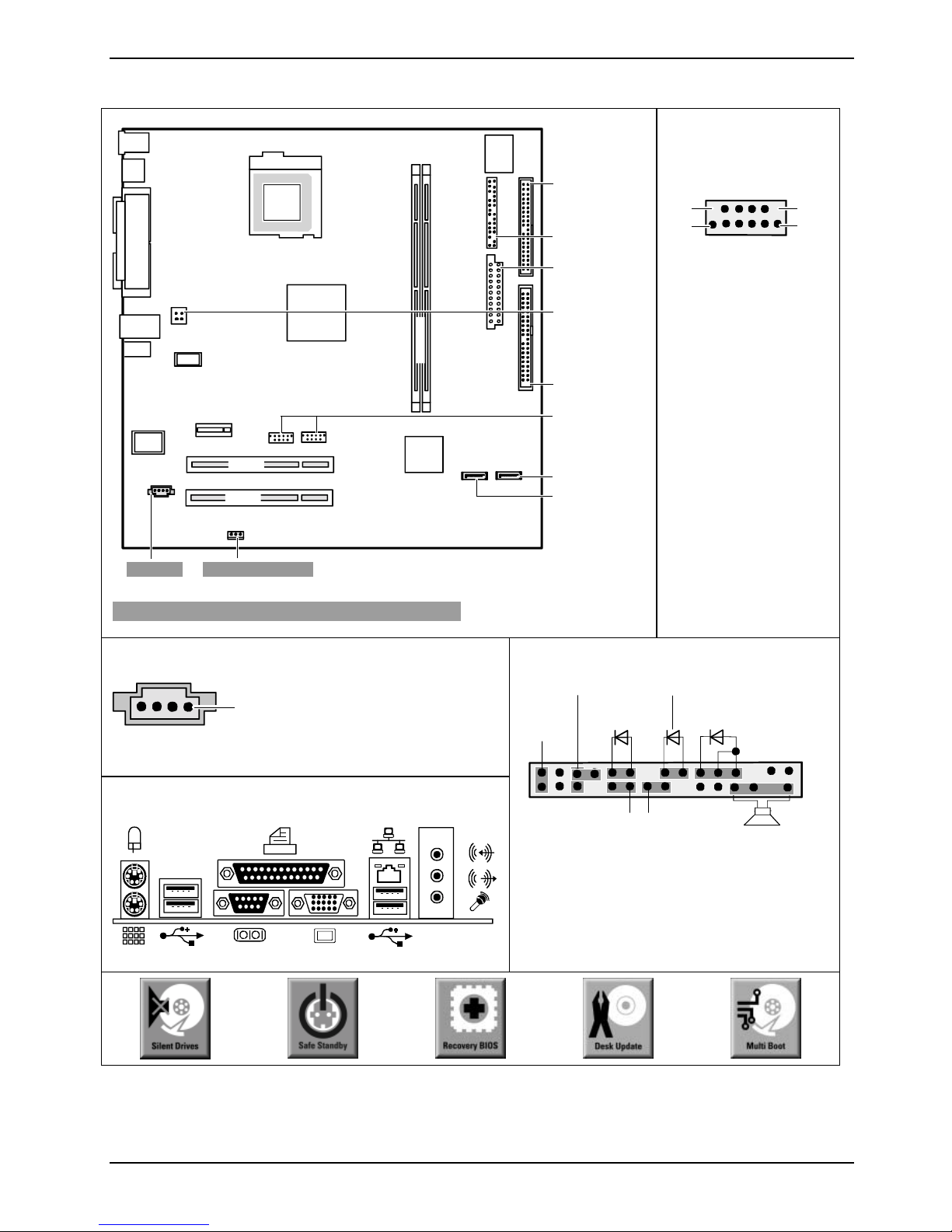

Mainboard D2420 - Internal connectors and slots

A26361-D2420-Z110-1-7419, Ausgabe 1

PCI 2

PCI 1

slot 1

slot 3

Channel A

PCI Express x1

Floppy disk

drive

Power supply

Front panel

IDE-drives 1/2

Serial ATA 2

Serial ATA 1

USB

Additional

Power supply

Audio in S/PDIF connector

Optionale Komponenten / Optional components

USB - dual channel

(internal or external via

special wire)

1 = Key

2 = Chipcard reader on

or not connected

3 = VCC X

4 = VCC Y

5 = Data negative X

6 = Data negative Y

7 = Data positive X

8 = Data positive Y

9 = GND

10 = GND

11 = Key

12 = Not connected

Audio In

1 = Left audio input

2 = Audio GND

3 = Audio GND

4 = Right audio input

Front panel

1) Both connector positions possible

2) 2pin or 3pin connector possible

HD-LED

Power On/Off

Recovery Password

Reset

Power On

LED 2)

Message LED

Speaker

External connectors

Recovery inserted = The system starts from

floppy and allows a BIOS recovery

Password inserted = System- and BIOS Pass-

word are skipped when device is switched on

A26361-D2420-Z140-1-7619

Mainboard D2420

A26361-D2420-Z110-1-7419, Ausgabe 1

List of onboard features D2420-A

Chipset Intel®915GV

Board size µATX

VGA !

Audio / 8-channel / S/PDIF 5.1 !/ - / -

Buzzer / int. Speaker Support - / !

LAN 1 Gbit / 100 Mbit / 10 Mbit !/ !/ !

LAN ASF / AoL / WoL / Boot - / - / !/ !

Serial ATA / ATA / RAID !/ !/ -

FireWireTM / USB 2.0 - / !

FAN monitored PSU* / CPU / AUX1 / AUX2 - / - / - / -

FAN controlled PSU* / CPU / AUX1 / AUX2 - / - / - / -

TEMP monitored CPU / ONB1 / ONB2 / OFFB !/ !/ - / -

SmartCard SystemLock (USB / serial) - / -

Fujitsu Siemens Computers Keyboard Power Button Support -

List of special onboard features

Silent Fan / Silent Fan LT / System Guard / Silent Drives - / - / - / !

Recovery BIOS / Desk Update / Multi Boot / Safe Standby !/ !/ !/ !

HDD Password -

Logo Boot / Intel On Screen Branding - / !

* Not supported by standard Power Supplies

Special Features

Silent Drives Noise reduction for optical and hard disk drives

Recovery BIOS Restores a disrupted BIOS

Desk Update Simple driver update with DU CD

Multi Boot Comfortable boot from any boot device

Safe Standby Prevents data loss in S3 (save-to-RAM)

Power Supply Requirements - for onboard components (worst case)

Source Voltage Maximal variation Mainboard current (Maximal)

+ 12 V ± 5 % 10.0 A

Main Power - 12 V ± 10 % 0.05 A

Supply + 5 V ± 5 % 6 A

+ 3.3 V ± 5 % 4 A

Aux. Power Supply + 5 V ± 5 % 2 A

A26361-D2420-Z110-1-7419, Ausgabe 1 Deutsch - 1

Mainboard D2420

Hinweise zu Baugruppen

Beachten Sie bei Baugruppen mit EGB unbedingt Folgendes:

●Sie müssen sich statisch entladen (z. B. durch Berühren eines geerdeten

Gegenstandes), bevor Sie mit Baugruppen arbeiten.

●Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung sein.

●Ziehen Sie den Netzstecker, bevor Sie Baugruppen stecken oder ziehen.

●Fassen Sie die Baugruppen nur am Rand an.

●Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf der Baugruppe.

Eine Übersicht der Leistungsmerkmale finden Sie im Datenblatt!

Besondere Merkmale

Ihr Mainboard ist in verschiedenen Ausbaustufen erhältlich. Abhängig von der Konfiguration Ihres

Mainboards besitzt oder unterstützt es bestimmte Merkmale.

In diesem Handbuch finden Sie die wichtigsten Eigenschaften dieses Mainboards beschrieben.

Weitere Informationen zu Mainboards finden Sie im Handbuch "Basisinformationen Mainboard" auf

der CD "User Documentation" oder "OEM Mainboard" bzw. im Internet.

Anschlüsse und Steckverbinder

Die Position der Anschlüsse und Steckverbinder Ihres Mainboards finden Sie am Anfang des

Handbuches.

Die markierten Komponenten und Steckverbinder müssen nicht auf dem Mainboard vorhanden sein.

Externe Anschlüsse

Die Position der externen Anschlüsse Ihres Mainboards finden Sie am Anfang des Handbuches.

PS/2-Tastaturanschluss, violett Serielle Schnittstelle, türkis

PS/2-Mausanschluss, grün

Parallele Schnittstelle/Drucker, burgund

LAN

LAN-Anschluss (RJ-45)

Mikrofonanschluss, rosa

Bildschirmanschluss, blau USB - Universal Serial Bus, schwarz

Audioeingang (Line in), hellblau Audioausgang (Line out), hellgrün

Mainboard D2420

2 - Deutsch A26361-D2420-Z110-1-7419, Ausgabe 1

Prozessor ein- / ausbauen oder tauschen (mit Kühlkörper)

Für alle hier beschriebenen Arbeiten muss Ihr System vollständig von der Netzspannung

getrennt sein! Nähere Angaben dazu finden Sie in der Betriebsanleitung Ihres Systems.

Technische Daten

●Intel Pentium 4 mit 533 / 800 MHz Front Side Bus in der Bauform LGA775 (Value FMB04A)

●Intel Celeron D mit 533 MHz Front Side Bus in der Bauform LGA775

●Eine aktuelle Liste der von diesem Mainboard unterstützten Prozessoren finden Sie im Internet

unter: www.fujitsu-siemens.com/support.

Fassen Sie auf keinen Fall die Unterseite des Prozessors an. Schon leichte

Verunreinigungen wie Fett von der Haut können die Funktion des Prozessors

beeinträchtigen oder den Prozessor zerstören.

Setzen Sie den Prozessor mit großer Sorgfalt in den Steckplatz, da die

Federkontakte des Steckplatzes sehr empfindlich sind und nicht verbogen werden

dürfen.

Sind ein oder mehrere Federkontakte verbogen, setzen Sie auf keinen Fall den

Prozessor ein, da dieser dadurch beschädigt werden könnte. Wenden Sie sich bitte

direkt an Ihren zuständigen Händler.

►Entfernen Sie den Kühlkörper.

Der Steckplatz für den Prozessor ist zum Schutz der Federkontakte mit einer Schutzkappe

abgedeckt. Im Garantiefall kann das Mainboard nur mit befestigter Schutzkappe von

Fujitsu Siemens Computers zurückgenommen werden!

►Drücken Sie auf den Hebel und haken Sie ihn aus.

►Klappen Sie die Halterung nach oben.

►Halten Sie den Prozessor mit Daumen und

Zeigefinger und stecken Sie ihn so in den

Steckplatz (b), dass die Markierung des

Prozessors mit der Markierung am Steckplatz von

der Lage her übereinstimmt (a).

►Klappen Sie die Halterung nach unten.

►Drücken Sie den Hebel nach unten, bis er wieder

einhakt.

►Entfernen Sie die Schutzkappe und verwahren

Sie diese.

Bitte beachten Sie, dass je nach

verwendetem Kühlkörper unterschiedliche

Kühlkörperhalterungen auf dem Mainboard

benötigt werden.

►Je nach Ausbau-Variante müssen Sie eine Schutzfolie vom Kühlkörper abziehen oder den

Kühlkörper mit Wärmeleitpaste bestreichen, bevor Sie ihn aufsetzen.

►Befestigen Sie den Kühlkörper - je nach Ausführung - mit vier Schrauben oder stecken Sie ihn

in die Befestigungen.

Mainboard D2420

A26361-D2420-Z110-1-7419, Ausgabe 1 Deutsch - 3

Hauptspeicher ein-/ausbauen oder tauschen

Technische Daten

Technologie: DDR2 533 SDRAM ungepufferte DIMM-Module

240-Pin; 1,8 V; 64 Bit, ohne ECC

Gesamtgröße: 256 Mbytes bis 2 Gbyte DDR2 533 SDRAM

Modulgrößen: 256, 512 oder 1024 Mbyte pro Modul

Eine aktuelle Liste der für dieses Mainboard empfohlenen Speichermodule finden Sie im Internet

unter: www.fujitsu-siemens.com/support.

Es muss mindestens ein Speichermodul eingebaut sein. Speichermodule mit unterschiedlicher

Speicherkapazität können kombiniert werden.

Es dürfen nur ungepufferte 1,8 V-Speichermodule ohne ECC verwendet werden.

DDR2-DIMM-Speichermodule müssen der PC2-3200U- oder PC2-4200U-Spezifikation

entsprechen.

Der Ein-/Ausbau ist im Handbuch "Basisinformationen Mainboard" beschrieben.

PCI-Bus-Interrupts - Auswahl des richtigen PCI-Steckplatzes

Umfangreiche Informationen zu diesem Abschnitt finden Sie im Handbuch "Basisinformationen

Mainboard".

Um optimale Stabilität, Performance und Kompatibilität zu erreichen, vermeiden Sie die

mehrfache Nutzung von ISA IRQs oder PCI IRQ Lines (IRQ Sharing). Sollte IRQ Sharing

nicht zu umgehen sein, so müssen alle beteiligten Geräte und deren Treiber IRQ Sharing

unterstützen.

PCI IRQ Lines verbinden AGP-, PCI-Steckplätze und Onboard-Komponenten mit dem Interrupt-

Controller. PCI IRQ Lines sind fest auf dem Mainboard verdrahtet.

Welche ISA IRQs den PCI IRQ Lines zugeordnet werden, wird normalerweise automatisch vom

BIOS festgelegt (siehe Beschreibung "BIOS-Setup").

Mainboard D2420

4 - Deutsch A26361-D2420-Z110-1-7419, Ausgabe 1

Monofunktionale Erweiterungskarten

Standard-AGP- und PCI-Erweiterungskarten benötigen maximal einen Interrupt, der als PCI-Interrupt

INT A bezeichnet wird. Erweiterungskarten, die keinen Interrupt benötigen, können in einen

beliebigen Steckplatz eingebaut werden.

Multifunktionale Erweiterungskarten oder Erweiterungskarten mit integrierter PCI-PCI Bridge

Diese Erweiterungskarten benötigen bis zu vier PCI-Interrupts: INT A, INT B, INT C, INT D. Wie viele

und welche dieser Interrupts verwendet werden, entnehmen Sie der mitgelieferten Dokumentation

der Karte.

Die Zuordnung der PCI-Interrupts zu den IRQ Lines finden Sie in der folgenden Tabelle:

Controller or slot INT

Mechanical slot

On board controller 1 2 3 4 - - -

USB 1.1

AC97 /

Audio

PCI Slot

PCI

INT

LINE

1st 2nd 3rd 4th

USB 2.0

SMBus

AC97

HD Audio

LAN

ADD2 support

PCIe x1

1 2 - - -

1 (A) - - - - - - - X - - B - - - - -

2 (B) - - - - - - X - - - C - - - - -

3 (C) - - - - - - - - - - D D C - - -

4 (D) - - - - - X - - X - A C D - - -

5 (E) - - - X - - - - - - - - - - - -

6 (F) - - X - - - - - - - - B A - - -

7 (G) - X - - - - - - - - - A B - - -

8 (H) X - - - X - - - - - - - - - - -

Verwenden Sie zuerst PCI-Steckplätze, die über eine einzige PCI IRQ Line verfügen (kein IRQ

Sharing). Wenn Sie einen anderen PCI-Steckplatz mit IRQ Sharing benutzen müssen, überprüfen

Sie, ob die Erweiterungskarte IRQ Sharing mit den anderen Geräten auf dieser PCI IRQ Line

einwandfrei unterstützt. Auch die Treiber aller Karten und Komponenten an dieser PCI IRQ Line

müssen IRQ Sharing unterstützen.

Tabla de contenidos

Idiomas:

Otros manuales de Placa madre de Fujitsu

Fujitsu

Fujitsu MB 91F467 Manual de usuario

Fujitsu

Fujitsu MS-6178MICROATX WH5 Manual de usuario

Fujitsu

Fujitsu D2917 Manual de usuario

Fujitsu

Fujitsu GA-8STXC P4 Titan-DDR Manual de usuario

Fujitsu

Fujitsu D3031 Manual de usuario

Fujitsu

Fujitsu F-Cue Manual de usuario

Fujitsu

Fujitsu D3313-S Manual de usuario

Fujitsu

Fujitsu D3173 Manual de usuario

Fujitsu

Fujitsu GA-8SGXP-FS P4 Titan Series Manual de usuario

Fujitsu

Fujitsu D3081 Manual de usuario

Fujitsu

Fujitsu D2109 Manual de usuario

Fujitsu

Fujitsu Siemens D1160 Manual de usuario

Fujitsu

Fujitsu D3071-S Manual de usuario

Fujitsu

Fujitsu D3034 Manual de usuario

Fujitsu

Fujitsu D2863 Manual de usuario

Fujitsu

Fujitsu D3161 Manual de usuario

Fujitsu

Fujitsu MB89PV930 Manual del operador

Fujitsu

Fujitsu MB86R11 Manual de usuario

Fujitsu

Fujitsu MB2146-401 Manual de usuario

Fujitsu

Fujitsu SK-91465X-100PMC Manual de usuario

Fujitsu

Fujitsu Value Mainboard D2660-C BTX Manual de usuario

Fujitsu

Fujitsu D3230 Manual de usuario

Fujitsu

Fujitsu D3358 Manual de usuario

Fujitsu

Fujitsu D1271 Manual de usuario

Manuales populares de Placa madre de otras marcas

DFI

DFI SD170 Manual de usuario

ASROCK

ASROCK ROMED8-2T Manual de usuario

Asus

Asus P2L97A Manual de usuario

Winmate

Winmate IC70 Manual de usuario

Asus

Asus MES-B Manual de usuario

Grantech

Grantech SYS8F377VGGA-3OMN Manual de usuario

Telit Wireless Solutions

Telit Wireless Solutions SL869-3DR Manual de usuario

Gigabyte

Gigabyte GA-9IVDT Manual de usuario

Texas Instruments

Texas Instruments ADS8372EVM Manual de usuario

Commell

Commell MS-C73 Manual de usuario

IBT Technologies

IBT Technologies MB860 Manual de usuario

Nvidia

Nvidia TEGRA DG-04927-001_V01 Manual de usuario

Biostar

Biostar M7VIT Bravo Instrucciones de funcionamiento e instalación

Intel

Intel D33217CK Manual de usuario

Asus

Asus F1A55-M LX PLUS R2.0 Manual de usuario

EPC

EPC EPC9147C Manual de usuario

Asus

Asus EX-B760M-V5 D4 Manual de usuario

EPOX

EPOX MU-8KHA0010 Manual de usuario
