Fuji Electric FRENIC-Multi Manual de usuario

取扱説明書 / Instruction Manual

セーフティ対応インバータ追補版

Supplement to Functional Safety Inverter

本取扱説明書は，セーフティ対応インバータ FRENIC-Multi（形式：-JSF1□）用の追補冊子であり，

FRENIC-Multi 取扱説明書：INR-SI47-1058□に対しての追加，変更箇所のみを記載しています。

その他の説明については，FRENIC-Multi 取扱説明書：INR-SI47-1058□をご参照ください。

本冊子は、セーフティ対応インバータ FRENIC-Multi（形式：-JSF1□）のためのオリジナルの

取扱説明書です。

This manual, a supplement to the FRENIC-Multi Instruction Manual (INR-SI47-1094□), contains

descriptions that exclusively apply to the functional safety inverter FRENIC-Multi (Inverter type:

FRN□□□E1□-□JSF1□). For other descriptions, refer to the FRENIC-Multi Instruction Manual

(INR-SI47-1094□).

This manual is the original instruction manual for the functional safety inverter FRENIC-Multi

(Inverter type: FRN□□□E1□-□JSF1□).

セーフティ対応インバータ FRENIC-Multi（形式：-JSF1□）は，欧州の安全規格 EN61800-5-2 SIL2

と EN ISO13849-1 PL=d Cat.3 に適合できます（セーフトルクオフ：STO）。欧州の安全規格 EN61800-5-2

SIL2 と EN ISO13849-1 PL=d Cat.3 に適合するためには，本取扱説明書，FRENIC-Multi 取扱説明書：

INR-SI47-1058□の 10.3 章「EMC 規格の適合について」および 10.5 章「欧州での低電圧指令の適

合について」を併せてご参照ください。

The functional safety inverter FRENIC-Multi (Inverter type: FRN□□□E1□-□JSF1□) is compliant with

European Safety Standard: EN61800-5-2 SIL2 and EN ISO13849-1 PL=d Cat. 3 (Safe Torque

off:STO). To comply with the requirements, refer to the original manual, Chapter 10, Section 10.3

"Compliance with EMC Standards" and Section 10.5 "Compliance with the Low Voltage Directive in

the EU" in conjunction with this manual.

セーフティ対応インバータ FRENIC-Multi

Functional Safety Inverter FRENIC-Multi

FRN□□□E1□-□JSF1□

Fuji Electric Co., Ltd. INR-SI47-1489b-JE

標準品の FRENIC-Multi からの変更点を以下に示します。

The following are the changes from the FRENIC-Multi for standard products.

標準品

Standard products

セーフティ対応品

Functional Safety products

形式

Type FRN□□□E1□-□□ 形式

Type FRN□□□E1□-□JSF1□

端子名称

Symbol 機能/Function 端子名称

Symbol 機能/Function

[EN1]

イネーブル入力１

SOURCE 入力固定

Enable input 1

Exclusive to SOURCE mode

input

[X5]

デジタル入力５ SINK/SOURCE

Digital input 5

SINK/SOURCE switchable

[EN2]

イネーブル入力２

SOURCE 入力固定

Enable input 2

Exclusive to SOURCE mode

input

[11] アナログコモン２端子

2 analog common terminals

⇒

[11] アナログコモン１端子

1 analog common terminal

この取扱説明書の著作権は，富士電機株式会社にあります。

本書に掲載されている会社名や製品名は，一般に各社の商標または登録商標です。

仕様は予告無く変更することがあります。

No part of this publication may be reproduced or copied without prior written permission from Fuji

Electric Co., Ltd.

All products and company names mentioned in this manual are trademarks or registered

trademarks of their respective holders.

The information contained herein is subject to change without prior notice for improvement.

欧州での低電圧指令への適合について

CE マーク付きのインバータは，以下の事項に従って設置することにより，欧州での低電圧指令

2006/95/EC に適合します。

1. 接地端子 Gを必ず接地し，漏電遮断器*RCD（Residual-current-operated protective device）

/ELCB（Earth Leakage Circuit Breaker）だけで感電保護を行わないでください。接地線は，

電源線以上のサイズの電線を使用してください。

*過電流保護機能付き

2. インバータ破損に伴う高電圧や事故の危険性から保護するため，電源側には以下の表に従

った仕様のヒューズを設置してください。

・遮断容量 10kA 以上，定格電圧 500V 以上

電源系列標準適用

モータ(kW)

インバータ

形式

ヒューズ定格

(A)

0.1 FRN0.1E1■-2JSF1 3(IEC60269-2)

0.2 FRN0.2E1■-2JSF1 6(IEC60269-2)

0.4 FRN0.4E1■-2JSF1 10(IEC60269-2)

0.75 FRN0.75E1■-2JSF1 15(IEC60269-2)

1.5 FRN1.5E1■-2JSF1 20(IEC60269-2)

2.2 FRN2.2E1■-2JSF1 30(IEC60269-2)

3.7 FRN3.7E1■-2JSF1 40(IEC60269-2)

5.5 FRN5.5E1■-2JSF1 125(IEC60269-4)

7.5 FRN7.5E1■-2JSF1 160(IEC60269-4)

11 FRN11E1■-2JSF1 160(IEC60269-4)

３相

２００Ｖ

15 FRN15E1■-2JSF1 200(IEC60269-4)

0.4 FRN0.4E1■-4JSF1□ 3(IEC60269-2)

0.75 FRN0.75E1■-4JSF1□ 6(IEC60269-2)

1.5 FRN1.5E1■-4JSF1□ 10(IEC60269-2)

2.2 FRN2.2E1■-4JSF1□ 15(IEC60269-2)

3.7 FRN3.7E1■-4JSF1

4.0 FRN4.0E1■-4JSF1E 20(IEC60269-2)

5.5 FRN5.5E1■-4JSF1□ 80(IEC60269-4)

7.5 FRN7.5E1■-4JSF1□ 80(IEC60269-4)

11 FRN11E1■-4JSF1□ 125(IEC60269-4)

３相

４００Ｖ

15 FRN15E1■-4JSF1□ 125(IEC60269-4)

0.1 FRN0.1E1■-7JSF1 6(IEC60269-2)

0.2 FRN0.2E1■-7JSF1□ 6(IEC60269-2)

0.4 FRN0.4E1■-7JSF1□ 10(IEC60269-2)

0.75 FRN0.75E1■-7JSF1□ 15(IEC60269-2)

1.5 FRN1.5E1■-7JSF1□ 30(IEC60269-2)

単相

２００Ｖ

2.2 FRN2.2E1■-7JSF1□ 40(IEC60269-2)

注) インバータの形式の■には英字が入ります。(Ｓ(標準形)，Ｅ(EMC フィルタ内蔵形)

（□）は仕向け先によって，”なし”または”E”となります。（□）が”E”の場合には，

EMC フィルタ内蔵タイプ，３相２００V タイプおよび単相２００V の 0.1kW はありません。

3. 配線用遮断器（MCCB），漏電遮断器（RCD/ELCB）または電磁接触器（MC）は EN また

はIEC 規格に適合したものを使用してください。

4. インバータは汚染度２の環境でご使用ください。汚染度３，４の環境で使用するときは，

IP54 以上の盤内に設置してください。

日本語

欧州での低電圧指令への適合について（続き）

5. 人が活電部に触れて感電するのを防止するために，インバータ，交流リアクトル（ACR）ま

たは直流リアクトル（DCR），入力フィルタまたは出力フィルタを IP2X 以上の盤内に設置

してください。盤に人が容易に触れられる場合は，盤の上面を IP4X 以上としてください。

6. 漏電遮断器（RCD/ELCB）を直接または間接接触に対する感電保護のために使用する場合，

３相 200V および３相 400V は，必ず，タイプＢの漏電遮断器（RCD/ELCB）をインバータの

入力側（１次側）に設置してください。単相 200V のインバータについてはタイプＡの漏電

遮断器を使用してください。漏電遮断器を使用しない場合は，インバータを周囲から二重

絶縁または強化絶縁するか，トランスで電源と絶縁してください。

この製品は保護接地導体に直流電流が流れる可能性があります。残留電流デバイス（RCD）

または漏電流監視デバイス（RCM）が、直接または間接的な接触の場合の保護のために使用

されている場合は、RCD または RCM のタイプ B のみが、この製品の電源側に使用すること

を許可されています。

保護接地導体の最小サイズは、4 ページの 15 項に記載の値を使用してください。

7. EMC フィルタが内蔵されていないインバータを欧州での EMC 指令に適合させるためには，

インバータの外部に適切な EMC フィルタを接続し，適切な方法で設置してください。イン

バータ設置後の機械全体が EMC 指令に適合するように設置してください。

8. 接地端子に銅線を直接接続しないでください。錫（すず）または同等のメッキが施された

圧着端子を使用して接続してください。

9. ３相 200V，単相 200V 系列のインバータを過電圧カテゴリⅢの電源に接続した場合および

３相 400V 系列のインバータを過電圧カテゴリⅡまたはⅢの電源に接続した場合，制御回路

に付加絶縁が必要です。

10. 標高が 2,000m を超える場所でインバータを使用する場合、制御回路の絶縁は基礎絶縁とな

ります。標高が 3,000m を超える場所では使用できません。

11. 制御回路には 300V,75℃の電線を使用してください。

12. 1 つの端子には、配線を 2 本まで接続することができます。

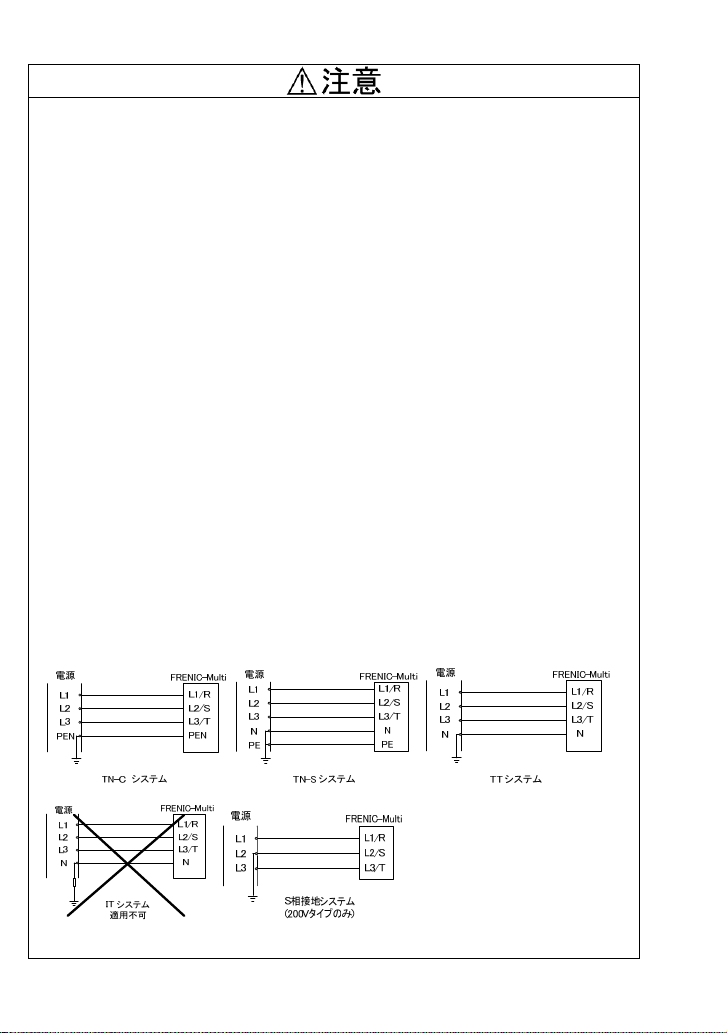

13.インバータは以下の条件の電源で使用する必要があります。

欧州での低電圧指令への適合について（続き）

14. インバータは、以下のように絶縁されています。保護クラスは、クラス 1 機器です。

過電圧カテゴリ II III

FRN0.1 to 3.7E1■-2JSF1

FRN0.1 to 2.2E1■-7JSF1□

強化絶縁

FRN0.4 to 3.7E1■-4JSF1

FRN0.4 to 4.0E1■-4JSF1E 基礎絶縁 *

基礎絶縁 *

FRN5.5 to 15E1■-2JSF1

電源回路と

制御回路間

(入出力低

電圧回路を

含む)

FRN5.5 to 15E1■-4JSF1□

強化絶縁強化絶縁

FRN0.1 to 3.7E1■-2JSF1

FRN0.1 to 2.2E1■-7JSF1□

FRN0.4 to 3.7E1■-4JSF1

FRN0.4 to 4.0E1■-4JSF1E

FRN5.5 to 15E1■-2JSF1

電源回路と

保護接地間

FRN5.5 to 15E1■-4JSF1□

基礎絶縁 *

FRN0.1 to 3.7E1■-2JSF1

FRN0.1 to 2.2E1■-7JSF1□

FRN0.4 to 3.7E1■-4JSF1

FRN0.4 to 4.0E1■-4JSF1E

FRN5.5 to 15E1■-2JSF1

電気的分離

リレー出力

と

制御回路間

(入出力低

電圧回路を

含む)

FRN5.5 to 15E1■-4JSF1□

強化絶縁基礎絶縁 *

注) インバータの形式の■には英字が入ります。(Ｓ(標準形)，Ｅ(EMC フィルタ内蔵形)

（□）は仕向け先によって，”なし”または”E”となります。（□）が”E”の場合には，

EMC フィルタ内蔵タイプ，３相２００V タイプおよび単相２００V の 0.1kW はありません。

* 据付時の ELV 接続の安全性を確実にするために、補助絶縁を行ってください。

FRN0.4E1E-2JSF1□ FRN15E1E-2JSF1□

日本語

欧州での低電圧指令への適合について（続き）

15. IEC60364-5-52 に記載の電線を使用してください。

推奨電線サイズ (mm２)

配線用遮断器（ MCCB）

または

漏電遮断器

（RCD/ELCB）*1

定格電流 (A)

主電源入力 *2

[L1/R,L2/S,L3/T]

[L1/L, L2/N]

インバータ接地

[G]

電源系列

標準

適用

モータ

(kW)

インバータ

形式

直流

リアクトル

あり

直流

リアクトル

なし*3

直流

リアクトル

あり

直流

リアクトル

なし*3

イン

バータ

出力

[U ,V, W]

直流

リアク

トル・

制動

抵抗器

接続用

[P1 ,P( +) ,

DB ]

制御

回路

用

0.1 F RN0.1E1■ -2J SF1

0.2 F RN0.2E1■ -2J SF1

0.4 F RN0.4E1■ -2J SF1

0.75 F RN0.75E1■ -2 JSF1

1.5 F RN1.5E1■ -2J SF1 15

2.2 F RN2.2E1■ -2J SF1

2.5 *4

3.7 F RN3.7E1■ -2J SF1 20 30

2.5 *4

4.0 *4

2.5 2.5

5.5 F RN5.5E1■ -2J SF1 30 50 4.0 *4 6.0 *4 4.0 4.0

7.5 F RN7.5E1■ -2J SF1 40 75 6.0 *4 10 *4 6.0 6.0

11 F RN11E1■ -2JS F1 50 100 10 *4 16 *4 10 16

3 相 200V

15 F RN15E1■ -2JS F1 75 125 16 *4 25 *4 16 25

0.5

0.4 F RN0.4E1■ -4J SF1□

0.75 F RN0.75E1■ -4 JSF1□

1.5 F RN1.5E1■ -4J SF1□

2.2 F RN2.2E1■ -4J SF1□ 15

3.7 F RN3.7E1■ -4J SF1

4.0 F RN4.0E1■ -4J SF1E

10 20

5.5 F RN5.5E1■ -4J SF1□ 15 30

2.5 *4

7.5 F RN7.5E1■ -4J SF1□ 20 40

2.5 *4

4.0 *4

2.5 2.5

11 F RN11E1■ -4JS F1□ 30 50 4.0 *4 6.0 *4 4.0 4.0

3 相 400V

15 F RN15E1■ -4JS F1□ 40 60 6.0 *4 10 *4 6.0 6.0

0.5

0.1 F RN0.1E1■ -7J SF1

0.2 F RN0.2E1■ -7J SF1□

0.4 F RN0.4E1■ -7J SF1□

0.75 F RN0.75E1■ -7 JSF1□ 10 15

2.5 *4

1.5 F RN1.5E1■ -7J SF1□ 15 20

2.5 *4

4.0 *4

2.5

単相 200V

2.2 F RN2.2E1■ -7J SF1□ 20 30 4.0 *4 6.0 *4

2.5

4.0

0.5

MCCB: Molded case circuit breaker RCD: Residual-current-operated protective device

ELCB: Earth leakage circuit breaker

注) インバータの形式の■には英字が入ります。(Ｓ(標準形)，Ｅ(EMC フィルタ内蔵形)

（□）は仕向け先によって，”なし”または”E”となります。（□）が”E”の場合には，

EMC フィルタ内蔵タイプ，３相２００V タイプおよび単相２００V の 0.1kW はありません。

*1 配線用遮断器（MCCB）または漏電遮断器（RCD/ELCB）（過電流保護機能付き）のフレームサイズおよび機

種は電源トランスの容量によって変わります。詳細な選定方法は関連する技術資料を参照ください。

*2 主回路端子への推奨電線サイズは，70℃ 600V PVC 電線を使用して周囲温度 40℃の場合を示します。

*3 直流リアクトルなしの場合，電源容量 500kVA および電源インピーダンス 5%の条件で算出した入力実効電

流値に基づいて選定しています。

*4 接地端子（保護ボンディング）には 10 mm2の電線を（銅導体）を使用してください。 3.7 kW 以下の場合

には、二重保護ボンディングのために 2 つのアース端子の両方を使用してください。

第１章ご使用の前に

1.1 現品の確認

TYPE : インバータ形式

日本語

第２章据付けと配線

2.3 配線

2.3.2 端子配置図とねじ仕様

(3) 制御回路端子（欧州安全規格 EN ISO13849-1 PL=d 対応形）

2.3.6 制御回路端子の配線

セーフティ対応インバータ FRENIC-Multi シリーズには，デジタル入力端子 X5 はありません。

機能コード E05（端子 X5(機能選択)）には“1007”が設定されており，変更できません。

表 2.10 制御回路端子の機能説明 (補足)

区

分

端子

記号端子名称機能説明

デジタル入力

EN1

EN2

イネーブル

入力

(1) 端子 EN1-PLC 間または端子 EN2-PLC 間が OFF の時，インバータの出

力トランジスタの動作を停止する（セーフトルクオフ：STO）。

(2) 端子 EN1,EN2 の入力モードはソース固定です。シンクへ切り換える

ことはできません。

(3) EN1 または EN2 のどちらか一方だけの入力が OFF の場合はアラーム

(ECF)を発生します（50 ms を超えると不一致と判断します）。この

要因のアラームは電源再起動でのみアラームリセットが可能です。

<デジタル入力回路仕様>

PLC

󳈱󳈅󳈤󳈇󳈳󳉅

<󰒏󱾾󲆒>

6.3kΩ

DC+24 V

EN1

6.3kΩ

EN2

項目最小最大

ON レベル 22V 27V

動作電圧

OFF レベル 0V 2V

ON 時動作電流

(入力電圧 27V 時)

2.5mA 5mA

OFF 時許容漏れ電流 - 0.5mA

第３章タッチパネルから操作する

3.4.5 入出力信号状態をチェックする「I/O チェック」

 制御回路端子の入出力表示

制御回路端子の入出力信号状態は，端子台の入出力状況を「LED 各セグメントの点灯／消灯による

表示」と「16 進数表示」の２通りで表示します。

z LED 各セグメントの点灯／消灯による表示

表 3.17 と下図に示すように，LED1 のセグメント a～g は，デジタル入力端子（FWD，REV，X1～X4,

EN1, EN2）が ON の時点灯し，OFF の時に消灯します。LED3 のセグメント a，b は，出力端子 Y1，

Y2-CMY 間が閉じた時に点灯し，開いた時に消灯します。LED4 のセグメント a は端子 30A/B/C 表示

用です。端子 30C が端子 30A と短絡した時に LED4 のセグメント a が点灯し，開放した時に消灯し

ます。

全ての信号が開放時には，全て（LED1～LED4）のセグメント g が点灯（「

----

」）します。

表 3.17 外部信号情報のセグメント表示（制御回路）

日本語

セグメント LED4 LED3 LED2 LED1

ａ 30A/B/C Y1-CMY ― FWD

ｂ ― Y2-CMY ― REV

ｃ ― ― ― X1

ｄ ― ― ― X2

ｅ ― ― ― X3

ｆ ― ― (XF)*1 X4

ｇ ― ― (XR)*1 EN

ｄｐ ― ― (RST)*1 ―

―: 対応制御端子なし

*1 (XF)，(XR)，(RST)は通信用です。次ページの 通信時制御信号の

入出力表示を参照してください。

*2 デジタル入力端子 EN1,EN2 が両方 ON 時に点灯します。

z 16 進数表示

各入出力端子を 16 桁の２進数 0 ビットから 15 ビットに割り付けています。割り付けられていない

ビットは"0"と見なされます。割り付けられたデータは LED モニタに４桁の 16 進数（

～

）で

表示されます。

デジタル入力端子 FWD と REV はビット 0 とビット 1 に，X1～X4,EN はビット 2～6 に割り付けられ

ます。各ビットには各入力端子が ON の時に"1"，OFF の時に"0"がセットされます。例えば，端子

FWD と X1 が ON，他はすべて OFF のときは，LED4～LED1 の表示は

0005

となります。

デジタル出力端子 Y1，Y2 はビット 0，1 に割り付けられ，出力端子 Y1，Y2-CMY 間を短絡した時に

"1"，開放した時に"0"がセットされます。接点出力端子 30A/B/C の状態はビット 8 に割り付けられ

ます。出力端子 30A-30C 間が閉じた時に"1"，30A-30C 間が開いた時に"0"がセットされます。例え

ば，端子 Y1 が ON で Y2 が OFF，30A-30C 間が閉のときは，LED4～LED1 の表示は

0101

となります。

0～15 ビットに割り付けた端子および７セグメント LED による 16 進数表示例を以下に示します。

表 3.18 7 セグメント LED による 16 進数表示

LED 番号 LED4 LED3 LED2 LED1

ビット 15 14 13 12 11 10 9 876543210

入力端子

(RST)

(XR)* (XF)* - - - - - - EN X4 X3 X2 X1 REV FWD

出力端子 - - - - - - - 30A/

B/C ----- - Y2 Y1

２進数 0 0 0 0 0 0 0 000000101

表示例(入力端子)

16 進数

LED

モニタ

―: 対応制御端子なし

* (XF)，(XR)，(RST)は通信用です。下記の 通信時制御信号の入出力表示を参照してください。

 通信時制御信号の入出力表示

通信時制御信号の入出力表示は，RS-485 および各種オプションの通信から指令される入力（通信

専用機能コード S06 による）を「LED 各セグメントの点灯／消灯による表示」と「16 進数表示」の

２通りで表示します。内容的には制御回路端子の入出力表示と同様ですが，入力として(XF)，(XR)，

(RST)が追加になります。ただし，通信時制御信号の入出力表示は，アクティブ ON（論理反転はし

ない信号）で表示されます。

 通信から指令される入力については，「RS-485 通信ユーザーズマニュアル」または各種オプ

ションの取扱説明書を参照してください。

Otros manuales para FRENIC-Multi

Tabla de contenidos

Otros manuales de Inversor de Fuji Electric

Fuji Electric

Fuji Electric frenic mini series Manual de usuario

Fuji Electric

Fuji Electric FRENIC-Mini (C2) Manual de usuario

Fuji Electric

Fuji Electric FRENIC-MEGA Manual de usuario

Fuji Electric

Fuji Electric FRENIC-Ace series Manual de usuario

Fuji Electric

Fuji Electric FRENIC 5000 G5 Manual de usuario

Fuji Electric

Fuji Electric FRENIC-Eco Series Manual de usuario

Fuji Electric

Fuji Electric FRENIC-Lift LM2C Series Manual de usuario

Fuji Electric

Fuji Electric FVR0.75AS1S-4 Guía de referencia

Fuji Electric

Fuji Electric BU22-2C Manual de usuario

Fuji Electric

Fuji Electric FVR-E11S-7EN Manual de usuario

Fuji Electric

Fuji Electric frenic mini series Manual de usuario

Fuji Electric

Fuji Electric frenic mini series Manual de usuario

Fuji Electric

Fuji Electric frenic-hvac Manual de usuario

Fuji Electric

Fuji Electric FRENIC-MEGA Manual de usuario

Fuji Electric

Fuji Electric Frenic Mini FRNF12C1S-2U Manual de usuario

Fuji Electric

Fuji Electric FRENIC-Mini 100 V Series Manual de usuario

Fuji Electric

Fuji Electric FRN0001C2S-2AFRN0002C2S-2AFRN0004C2S-2AFRN0006C2S-2AFRN0010C2S-2AFRN0012C2S-2AFRN0020C2S-2AFRN0025C2S-2AFRN0033C2S-2AFR Manual de usuario

Fuji Electric

Fuji Electric Frenic lift Cómo utilizar

Fuji Electric

Fuji Electric FRENIC-Multi Manual de usuario

Fuji Electric

Fuji Electric FRENIC-Multi Manual de usuario

Fuji Electric

Fuji Electric Frenic Eco Series Manual

Fuji Electric

Fuji Electric FRENIC-eHVAC Manual de usuario

Fuji Electric

Fuji Electric FRENIC-MEGA Cómo utilizar

Fuji Electric

Fuji Electric FRENIC-Lift LM2A Series Manual de usuario

Manuales populares de Inversor de otras marcas

Fourgroup

Fourgroup Easy Manual de usuario

Velleman

Velleman PI300M Manual de usuario

Sungrow

Sungrow SG350HX-US Manual de usuario

WilTec

WilTec 61897 Manual de usuario

SMA

SMA SUNNY BOY STORAGE 2.5 Manual de usuario

Simplicity

Simplicity LANDLORD 316 Manual de usuario

Santak

Santak SMAX 3000 Manual de usuario

ATON

ATON RA.Store-3 Manual de usuario

ZIEHL-ABEGG

ZIEHL-ABEGG FXET4AMQ Manual de usuario

Tektronix

Tektronix CFG250 Manual de usuario

Champion

Champion 200989 Manual de usuario

Vanner

Vanner 20-500 Series Manual de usuario

GE GEP Manual de usuario

Astrel Group

Astrel Group Power Reducer Guía rápida

MULTIQUIP

MULTIQUIP GDP-5H Guía

GoWISE

GoWISE PS1007 Manual de usuario

Promate

Promate PM13500D ES Manual de usuario

Mastervolt

Mastervolt WHISPER 3.5M3000 RPM Manual de usuario
