FRONIUS TS 4000 Manual de usuario

Installation

Instructions

Zweite Massebuchse hinten, TS 4000 / 5000,

TPS 4000 / 5000

Second earthing socket at rear, TS 4000 /

5000, TPS 4000 / 5000

Deuxième douille de masse arrière, TS 4000 /

5000, TPS 4000 / 5000

42,0410,0864 004-14072022

DE Installationsanleitung

EN Installation instructions

FR Instructions d'installation

Einbauanleitung für Einbauset Zweite Masse-

buchse hinten

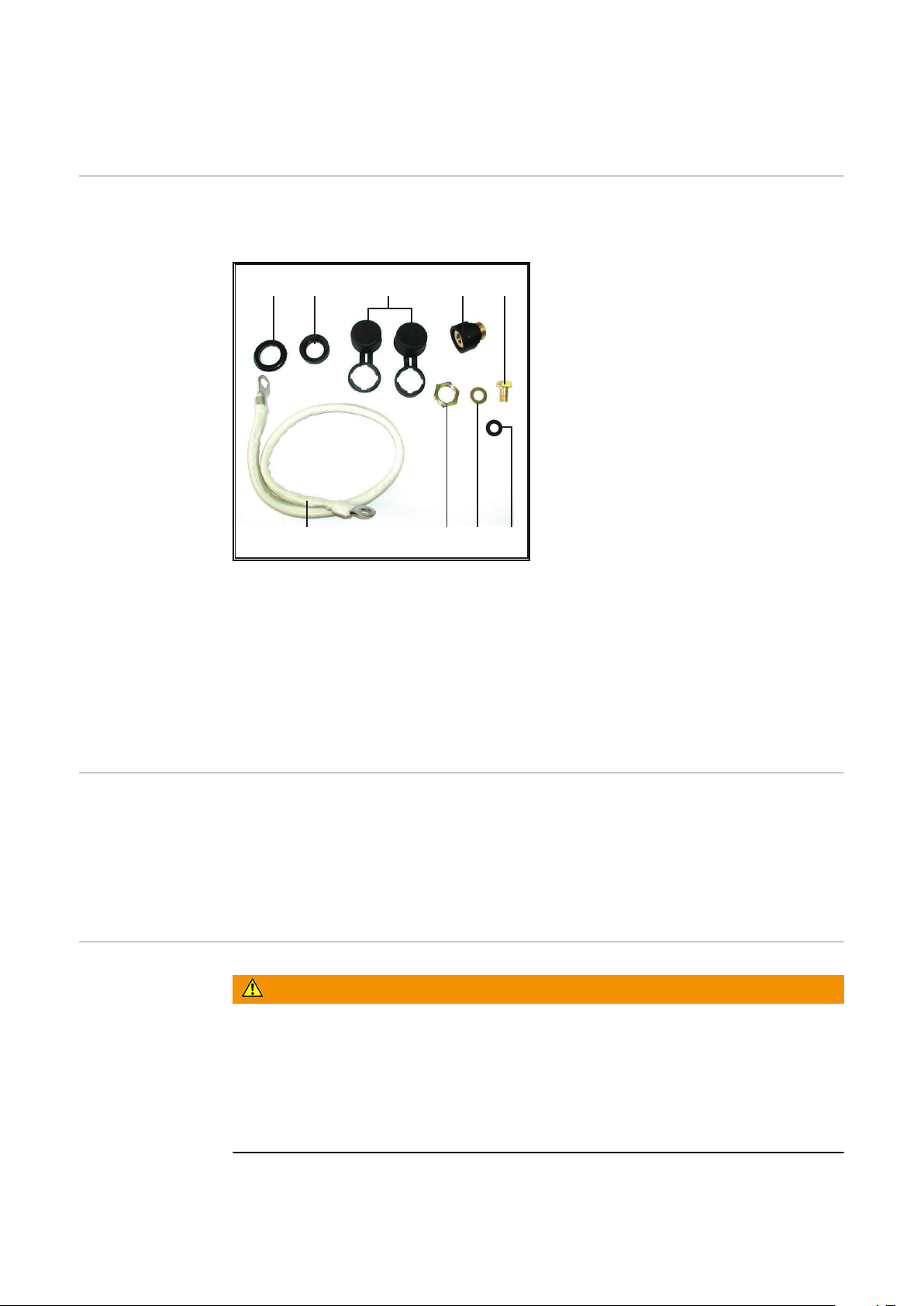

Bauteile Das Einbauset Zweite Massebuchse hinten (4,100,361) besteht aus folgenden

Bauteilen:.

(1)(9)

(8)

(7)

(6)(5)

(4)

(3)

(2)

Einbauset Zweite Massebuchse hinten

(1) 1 x Strombuchse EB 70 mm²

34,0001,0929

(2) 1 x Isoscheibe

42,0300,1109

(3) 1 x Flachmutter M24 x 1,5,

SW32

42,04000,0039

(4) 1 x Sechskantschraube M12 x

42,0401,0206

(5) 1 x Scheibe A13

42,0399,0183

(6) 1 x Tellerfeder

42,1500,0143

(7) 1 x Gummidurchführung

42,0402,0039

(8) 1 x Kabel

43,0004,2266

(9) 2 x Abdeckkappen Strombuch-

se WIG, 42,0405,0305

(10) 1 x Einbauanleitung (ohne Abb.)

42,0410,0864

Erforderliche

Werkzeuge

-Handschraubendreher TX25

-Gabelschlüssel SW19

-Gabelschlüssel SW32

-Drehmomentschlüssel (Umschaltknarre)

-Steckschlüsseleinsatz SW19

-Steckschlüsseleinsatz SW32

Sicherheit WARNUNG!

Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten.

Schwere Personen- und Sachschäden können die Folge sein.

▶Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen

nur von technisch geschultem Fachpersonal ausgeführt werden.

▶Dieses Dokument vollständig lesen und verstehen.

▶Sämtliche Sicherheitsvorschriften und Benutzerdokumentationen dieses

Gerätes und aller Systemkomponenten lesen und verstehen.

WARNUNG!

Gefahr durch elektrischen Strom.

Schwere Personen- und Sachschäden können die Folge sein.

▶Vor Beginn der Arbeiten alle beteiligten Geräte und Komponenten ausschal-

ten und von Stromnetz trennen.

▶Alle beteiligten Geräte und Komponenten gegen Wiedereinschalten sichern.

▶Nach dem Öffnen des Gerätes mit Hilfe eines geeigneten Messgerätes si-

cherstellen, dass elektrisch geladene Bauteile (beispielsweise Kondensato-

ren) entladen sind.

WARNUNG!

Gefahr durch elektrischen Strom infolge von schadhaften Systemkomponenten

und Fehlbedienung.

Schwere Personen- und Sachschäden können die Folge sein.

▶Sämtliche Kabel, Leitungen und Schlauchpakete müssen immer fest ange-

schlossen, unbeschädigt, und korrekt isoliert sein.

▶Nur ausreichend dimensionierte Kabel, Leitungen und Schlauchpakete ver-

wenden.

WARNUNG!

Gefahr durch heiße Systemkomponenten und / oder Betriebsmittel.

Schwere Verbrennungen und Verbrühungen können die Folge sein.

▶Vor Beginn der Arbeiten alle heißen Systemkomponenten und / oder Be-

triebsmittel auf +25 °C / +77 °F abkühlen lassen (beispielsweise Kühlmittel,

wassergekühlte Systemkomponenten, Antriebsmotor des Drahtvorschu-

bes, ...).

▶Geeignete Schutzausrüstung tragen (beispielsweise hitzebeständige Schutz-

handschuhe, Schutzbrille, ...), wenn ein Abkühlen nicht möglich ist.

Vorbereitende

Tätigkeiten

(a)

Abdeckung entfernen

1Linkes Seitenteil entfernen

2Abdeckung (a) von innen nach

außen drücken.

Die Abdeckung wird nicht mehr

benötigt.

(b)

(7)

Gummidurchführung einsetzen

3Gummidurchführung (7) in Aus-

nehmung (b) einsetzen

(c)

Sechskantschraube SW19 entfernen

4Vordere (-) Strombuchse entfer-

nen:

-Sechskantschraube (c) mittels

Gabelschlüssel SW19 lockern

-Sechskantschraube entfernen

mit der Schraube zu entfer-

nen:

-Tellerfeder

-Buchsenstern

-bestehendes Stromkabel

(d)

Sechskantmutter SW32 entfernen

-Sechskantmutter (d) mittels Um-

schaltknarree und Steckschlüssel-

einsatz SW32 lockern

-Sechskantmutter entfernen

-Isoscheibe entfernen

-Vordere (-) Strombuchse nach vor-

ne herausziehen

(9) WKFLVQDNF¾5WKFLVQDUHGUR96WURPEXFKVH(e)

Strombuchsen-Abdeckkappen montieren

5Strombuchsen-Abdeckkappen (9)

montieren:

a)auf der ausgebauten vorderen

(-) Strombuchse

b)auf der im Einbauset enthalte-

nen Strombuchse

Die Ausnehmung (e) muß nach unten

zeigen.

(9)

(e)

Vordere Strombuchse wieder montieren

6Vordere (-) Strombuchse mit

Strombuchsen-Abdeckung mon-

tieren:

-Vordere (-) Strombuchse von

außen nach innen einsetzen.

-Isoscheibe aufsetzen

-Sechskantmutter aufschrau-

ben

-Sechskantmutter mittels

Drehmomentschlüssel und

Steckschlüsseleinsatz SW32

festziehen

-Drehmoment 35 Nm

WICHTIG! Die Ausnehmung (e) der

Strombuchse muß nach unten zeigen.

Zweite Massen-

buchse hinten

montieren

(1+9)

(3)

Zweite Massebuchse montieren

1Hintere (-) Strombuchse (1) mit

Strombuchsen-Abdeckung (9)

montieren:

-Hintere (-) Strombuchse (1)

von außen nach innen einset-

zen.

-Isoscheibe aufsetzen

-Sechskantmutter aufschrau-

ben

-Sechskantmutter mittels

Drehmomentschlüssel SW32

festziehen

-Drehmoment 35 Nm

WICHTIG! Die Ausnehmung der

Strombuchse muß nach unten zeigen.

(g) (f)(8)

Kabel einfädeln

2Kabel (8) durch Gummi-

durchführungen (f) und (g) fädeln

(8)

(k)

(h)

Gehäuse

(2)

(j)

(i)

(1)

(3)

Kabel an vorderer Strombuchse anschließen

3Kabel an der vorderen Strombuch-

se (1) anschließen:

-Tellerfeder (i) über Sechskant-

schraube (h) geben

-Buchsenstern (j) über Sechs-

kantschraube (h) geben

-Kabelschuh von Kabel (8) über

Sechskantschraube (h) geben

-Kabelschuh des bestehenden

Stromkabels (k) über Sechs-

kantschraube (h) geben

-Sechskantschraube (h) in

Strombuchse (1) einschrauben

-Sechskantschraube (h) mittels

Drehmomentschlüssel SW19

festziehen

-Drehmoment 15 - 35 Nm

Gehäuse (5)

(6)

(8)

(1)

(4)

(2)

Kabel an hinterer Strombuchse anschließen

4Kabel an der hinteren Strombuch-

se anschließen:

-Tellerfeder (6) über Sechskant-

schraube (4) geben

-Scheibe A13 (5) über Sechs-

kantschraube (4) geben

-Kabelschuh von Kabel (8) über

Sechskantschraube (4) geben

-Sechskantschraube (4) in

Strombuchse (1) einschrauben

-Sechskantschraube (4) mittels

Drehmomentschlüssel SW19

festziehen

-Drehmoment 15 - 35 Nm

5Linkes Seitenteil montieren

Beim Montieren des Seitenteils darauf

achten, daß keine Kabel eingeklemmt

werden.

Installation instructions for the “Second earthing

socket at rear” installation kit

Components The “Second earthing socket at rear” installation kit (4,100,361) comprises the

following components:.

(1)(9)

(8)

(7)

(6)(5)

(4)

(3)

(2)

“2nd earthing socket at rear” installation kit

(1) 1 x current socket EB 70 mm²

34,0001,0929

(2) 1 x insulating washer

42,0300,1109

(3) 1 x thin nut M24 x 1,5, width 32

42,04000,0039

(4) 1 x hexagon head screw M12 x

42,0401,0206

(5) 1 x washer A13

42,0399,0183

(6) 1 x belleville spring washer

42,1500,0143

(7) 1 x rubber lead-through

42,0402,0039

(8) 1 x cable

43,0004,2266

(9) 2 x blanking caps for TIG cur-

rent sockets, 42,0405,0305

(10) 1 x “Installation instructions“

manual (not illustrated)

42,0410,0864

Tools required -Manual screw driver TX25

-Flat spanner, width 19

-Flat spanner, width 32

-Torque wrench (ratchet)

-Socket wrench, width 19

-Socket wrench, width 32

Safety WARNING!

Danger from incorrect operation and work that is not carried out properly.

This can result in serious personal injury and damage to property.

▶All the work and functions described in this document must only be carried

out by technically trained and qualified personnel.

▶Read and understand this document in full.

▶Read and understand all safety rules and user documentation for this device

and all system components.

WARNING!

Danger from electrical current.

This can result in serious personal injury and damage to property.

▶Before starting work, switch off all devices and components involved and dis-

connect them from the grid.

▶Secure all devices and components involved so they cannot be switched back

on.

▶After opening the device, use a suitable measuring instrument to check that

electrically charged components (such as capacitors) have been discharged.

WARNING!

Danger from electric current due to defective system components and incor-

rect operation.

This can result in serious personal injury and damage to property.

▶All cables, leads and hosepacks must always be securely connected, unda-

maged and correctly insulated.

▶Only use adequately dimensioned cables, leads and hosepacks.

WARNING!

Danger due to hot system components and/or equipment.

Can result in serious burns or scalding.

▶Before starting work, allow all hot system components and/or equipment to

cool to +25°C/+77°F (e.g., coolant, water-cooled system components, wire-

feeder drive motor, etc.)

▶Wear suitable protective equipment (e.g., heat-resistant gloves, safety gog-

gles, etc.) if cooling down is not possible.

Preparations

(a)

Removing the blanking cover

1Take off the left side panel

2Press the blanking cover (a) from

the inside towards the outside

The blanking cover is no longer

needed

(b)

(7)

Inserting the rubber lead-through

3Insert the rubber lead-through (7)

into the recess (b)

(c)

Removing the hexagon head screw, width = 19

4Remove the front current socket:

-Undo the hexagon head screw

(c)with the n°19 ﬂat spanner

-Remove the hexagon head

screw

Remove along with the screw:

-belleville spring washer

-socket star

-the existing current cable

(d)

Removing the hexagon nut, width = 32

-Undo the hexagon nut (d) with the

reversible ratchet (C) and the “so-

cket for socket wrench, width 32

-Remove the hexagon nut

-Remove insulating washer

-Pull out the front (-) current so-

cket towards the front

(9) &XUUHQWVRFNHW(e)

)URQWYLHZ5HDUYLHZ

Mounting the current-socket blanking caps

5Mount the current-socket blanking

caps (9):

a)onto the front (-) current so-

cket that you removed in Step

b)onto the current socket contai-

ned in the installation kit

The recess (e) must point downwards.

(9)

(e)

Re-mounting the front current socket

6Mount the front (-) current-socket,

complete with its blanking cap:

-Insert the front (-) current-so-

cket, working from the outside

towards the inside

-Insert insulating washer

-Screw on the hexagonal nut

-Tighten the hexagonal nut with

the torque wrench and the “so-

cket for socket wrench, width

32”

-Thightening torque 35 Nm

IMPORTANT! The current-socket re-

cess (e) must point downwards.

Otros manuales para TS 4000

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Sistema de soldadura de FRONIUS

FRONIUS

FRONIUS TransSteel 4000 Pulse Manual de usuario

FRONIUS

FRONIUS TRANS STEEL 3500 C0MPACT Guía

FRONIUS

FRONIUS LaserHybrid WF 25i Manual de usuario

FRONIUS

FRONIUS ROB 4000 TIG Manual de usuario

FRONIUS

FRONIUS FK 6000 Guía

FRONIUS

FRONIUS TransPocket 1500 Manual de usuario

FRONIUS

FRONIUS FDV 80 Manual de usuario

FRONIUS

FRONIUS Profinet Robacta TX Manual de usuario

FRONIUS

FRONIUS iWave 190i Manual de usuario

FRONIUS

FRONIUS RC Panel Pro Manual de usuario

FRONIUS

FRONIUS MTB 200i G ML/L268/flex Manual de usuario

FRONIUS

FRONIUS TPS 320i Manual de usuario

FRONIUS

FRONIUS TransTig 170 Manual de usuario

FRONIUS

FRONIUS MHP 700 S R/W/PAP/FSC Manual de usuario

FRONIUS

FRONIUS Robacta MTG 2500 Manual de usuario

FRONIUS

FRONIUS TransPocket 4000 CEL Manual de usuario

FRONIUS

FRONIUS VR 7000 Manual de usuario

FRONIUS

FRONIUS Symo GEN24 Manual de usuario

FRONIUS

FRONIUS MIG/MAG Manual de usuario

FRONIUS

FRONIUS TransSteel 3000c Pulse Manual de usuario

FRONIUS

FRONIUS OPT/i TWIN SyncBox Manual de usuario

FRONIUS

FRONIUS PullMig CMT Manual de usuario

FRONIUS

FRONIUS TPS 2700 MV Manual de lista de piezas

FRONIUS

FRONIUS TPS/i COMPACT Manual de usuario

Manuales populares de Sistema de soldadura de otras marcas

Berner

Berner PLASMACUT 54 Manual de usuario

Pro Spot

Pro Spot PR-155 Manual de usuario

Forney

Forney 210 Manual de usuario

Thermal Arc

Thermal Arc 400S Manual de usuario

Lincoln Electric

Lincoln Electric HANDYMIG 170I Manual de usuario

GYS

GYS PROTIG 201 AC/DC Manual de usuario

TAFA

TAFA 30*8B35 Manual de usuario

Lincoln Electric

Lincoln Electric INVERTEC V350-PRO CE Manual de usuario

ESAB

ESAB Buddy Arc 145 Manual de usuario

CIGWELD

CIGWELD 636804 Guía rápida

Red-D-Arc

Red-D-Arc DC-400 Manual de usuario

Hobart Welding Products

Hobart Welding Products Spool Gun DP 3035-10 Manual de usuario

Elettro

Elettro HI-MIG 3000 SYNERGIC Manual de usuario

WIA

WIA Weldmatic 270 CP132-2 Manual de usuario

Sonics

Sonics H520T Manual de usuario

Miller

Miller Big Blue 400D Manual de usuario

NewArc

NewArc RT2000 Guía de inicio rápido

Hypertherm

Hypertherm powermax1000 Manual de usuario

FRO­NIUS TS 4000 Manual de usuario

Manuales populares de Sistema de soldadura de otras marcas

FRONIUS TS 4000 Manual de usuario
