Frigidaire FFC05K0AW Manual de usuario

FREEZER

Model number

FFC05K0AW

FFC07K0AW

FACTORY PARTS CATALOG

FREEZER

WIRING DIAGRAM - # 216787900

OWNER’S GUIDE - # 216802800

SERVICE DATA SHEET - #216787900

PRODUCT NO. BASE MODEL NO. SERIES COLOR VOLTS

FFC05K0AW0 FFC05K0AW 134A white 115

FFC07K0AW0 FFC07K0AW 134A white 115

MARKET

North America

Publication No.

599535806/5

010823

-EN/SERVICE /G

365

ELECTROLUX HOME PRODUCTS NORTH AMERICA

P.O BOX 212378, AUGUSTA , GA 30917

08/01 2

Publication No. FFC05/07K0AW

5995358065

DOOR

# = Fast-moving Parts 3 08/01

* = Non-Illustrated Parts

FFC05/07K0AW Publication No.

5995358065

DOOR

A = FFC05K0A (FFC05K0AW0)

B = FFC07K0A (FFC07K0AW0)

POS. NO PART NO DESCRIPTION

1 216480801 A - Gasket-door,white

1 216480901 - B Gasket-door,white

9 216061502 A - Panel-inner lid,white

9 216061602 - B Panel-inner lid,white

10 216141101 A B Plug button,white

11 216106014 A - Panel-outer lid,white

11 216113114 - B Panel-outer door,white

27 5303212828 A B Clip,panel

* 5303917276 - B Insulation-door,fiberglass ,(bulk)

08/01 4

Publication No. FFC05/07K0AW

5995358065

CABINET

# = Fast-moving Parts 5 08/01

* = Non-Illustrated Parts

FFC05/07K0AW Publication No.

5995358065

A = FFC05K0A (FFC05K0AW0)

B = FFC07K0A (FFC07K0AW0)

POS. NO PART NO DESCRIPTION

6 216105700 A - Breaker-hinge\front,white

6 216112800 - B Breaker-hinge,white

11 216105600 A B Breaker-ends,white

12A 240415201 A B Label-nameplate,white

18 216707200 A B Knob-control cold

21 # 216787700 A B Control-temperature

27 216337700 A B Screw,hex washer head ,10-24 x 0.500

28 216478800 A B Hinge Assy

30 216105500 A B Breaker-corners,white

71 5303302714 A B Screw,8-18x3/4 ,(2)

75 216329402 A B Panel-access,white

* 216802800 A B Owners guide

* 5303305324 A B Paint,touch-up ,white

CABINET

08/01 6

Publication No. FFC05/07K0AW

5995358065

SYSTEM

# = Fast-moving Parts 7 08/01

* = Non-Illustrated Parts

FFC05/07K0AW Publication No.

5995358065

SYSTEM

A = FFC05K0A (FFC05K0AW0)

B = FFC07K0A (FFC07K0AW0)

POS. NO PART NO DESCRIPTION

1 5300120779 A - Condenser

1 # 5300120780 - B Condenser

4 216634500 A B Drier-filter

5 216696400 A B Harness-electrical

22 216056400 A B Clip-spring mtg

27 5308002681 A B Grommet,compressor

29 # 216784800 A - Compressor,w/o electricals

29 # 216784200 - B Compressor,w/o electricals

30 216649304 A - Controller

30 216649314 - B Controller

32 216694500 A - Clip,controller

32 216649200 - B Clip,controller

55 216696700 A - Capacitor-run,180 VAC ,15 microfarad

55 # 216787800 - B Capacitor-run

85 216533100 A B Wire,ground

86 216707700 A B Screw,8-18 X 1/2

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Congelador de Frigidaire

Frigidaire

Frigidaire PLFU1778ES2 Guía del usuario

Frigidaire

Frigidaire FFU20FC6AW Manual de usuario

Frigidaire

Frigidaire FFC15K2CW Manual de usuario

Frigidaire

Frigidaire FFC0723D W Manual de usuario

Frigidaire

Frigidaire FFU17FC5CW Manual de usuario

Frigidaire

Frigidaire Beverage Center Refrigerator Manual de usuario

Frigidaire

Frigidaire FFC18C8CW Manual de usuario

Frigidaire

Frigidaire FFU14C3AW Manual de usuario

Frigidaire

Frigidaire FFU21C5AW2 Manual de usuario

Frigidaire

Frigidaire FFU14F9G Manual de usuario

Frigidaire

Frigidaire FFC18K1CW Manual de usuario

Frigidaire

Frigidaire FFU12K0CW Manual de usuario

Frigidaire

Frigidaire FFC15C8BB2 Manual de usuario

Frigidaire

Frigidaire FFC20C4AW1 Manual de usuario

Frigidaire

Frigidaire FFC0723DW - 7.2 cu. Ft. Chest Freezer Manual de servicio

Frigidaire

Frigidaire FFFC05M2KW Instrucciones de funcionamiento y seguridad

Frigidaire

Frigidaire FFU0912D Manual de usuario

Frigidaire

Frigidaire FGCH20M7LW Instrucciones de uso

Frigidaire

Frigidaire FFU14M2AW2 Manual de usuario

Frigidaire

Frigidaire FFC09K0CW Manual de usuario

Frigidaire

Frigidaire FFFU16F2VW Manual de usuario

Frigidaire

Frigidaire FFFH20F2QW Manual del propietario

Frigidaire

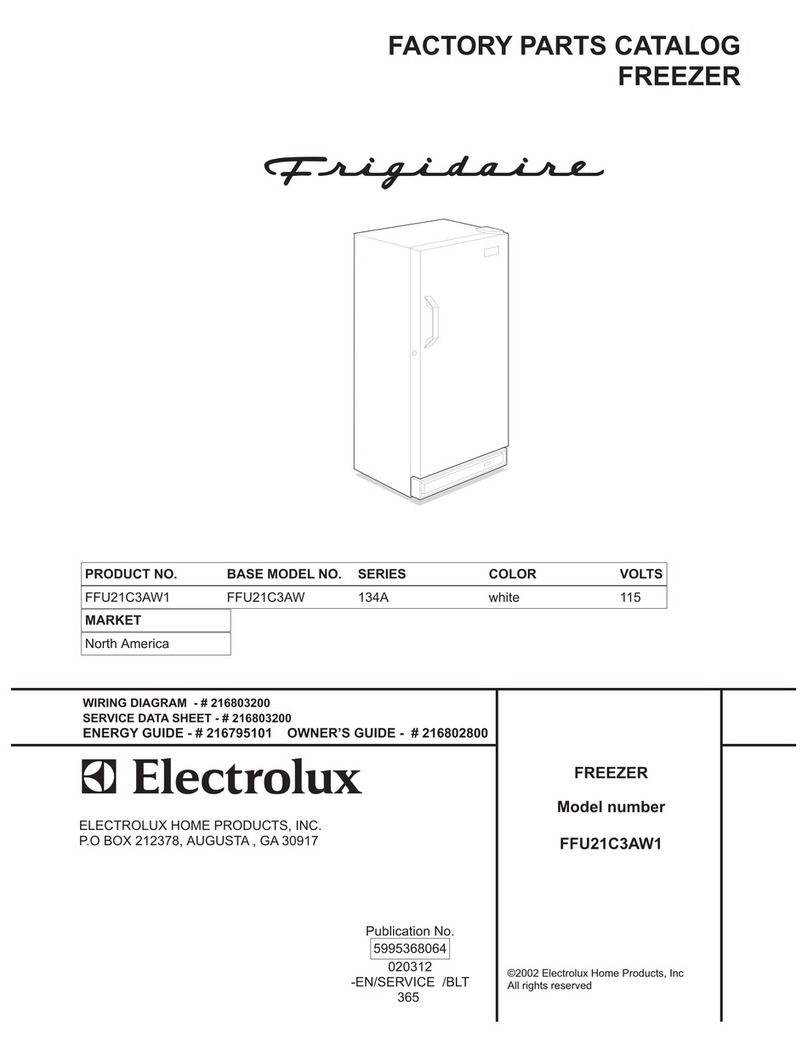

Frigidaire FFU21C3AW1 Manual de usuario
