Frigidaire FGC36S5H Manual de usuario

PRODUCT NO. FACTORY NO. COLOR MARKET

FGC36S5HWA 3775441359011 WHITE U.S.A.

FGC36S5HBA 3775441359061 BLACK U.S.A.

FGC36S5HDA 3775441359031 ALMOND U.S.A.

GAS COOKTOP

Model No.

FGC36S5H

Inc.

FACTORY PARTS CATALOG

GAS COOKTOP

WIRING DIAGRAM # - 318047102

OWNER’S GUIDE # - 318200650

INSTALLATION INSTR. # - 318063908

FRIGIDAIRE HOME PRODUCTS

7075 ORDAN DRIVE

MISSISSAUGA, ONTARIO

CANADA, L5T 1K6

TEL: (905) 565-9200 Publication No.

5995323994

990608

-EN/SERVICE

377

Publication No. FGC36S5H

5995323994

06/99 2

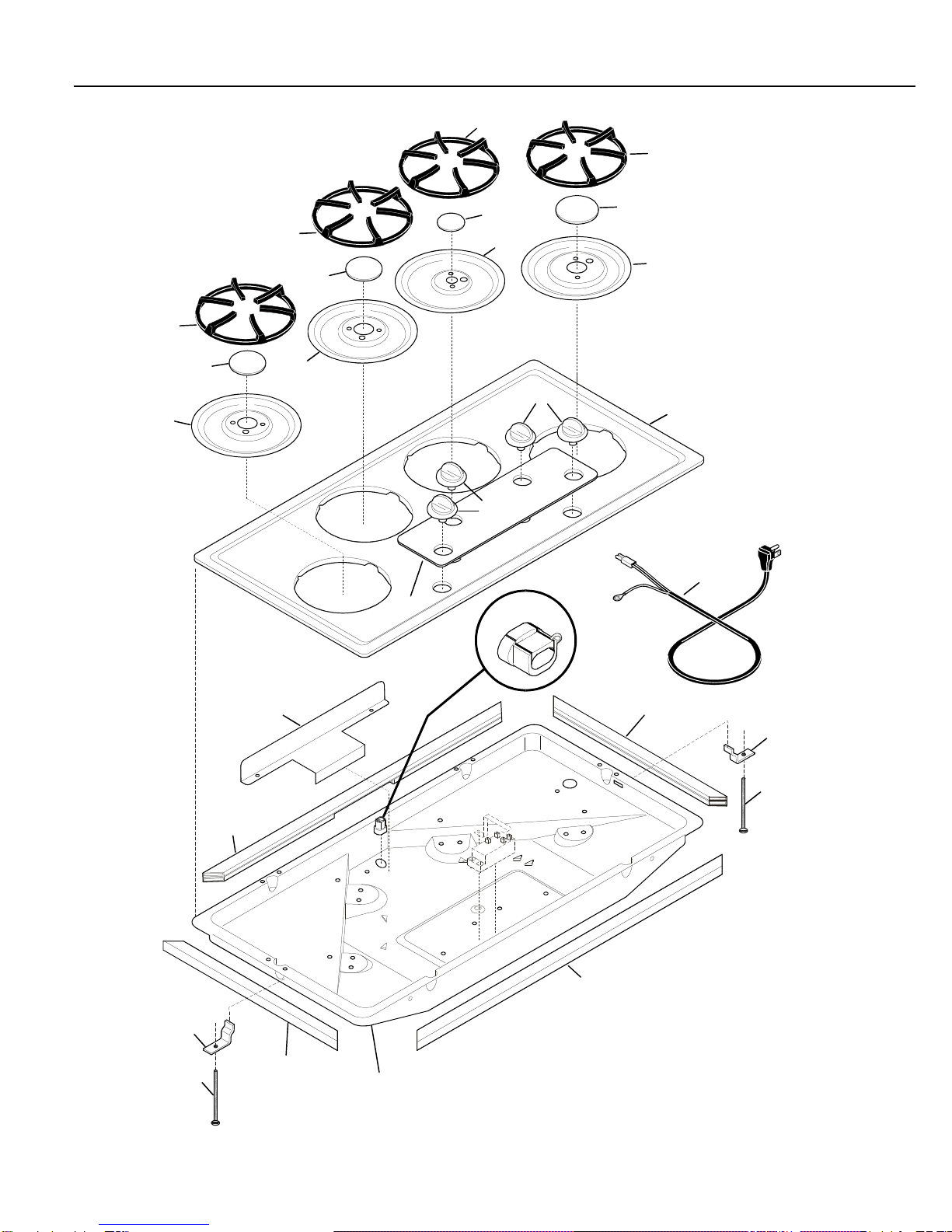

COOKTOP

132

88A

88B

130

LA9922T08

22B 22A

19A

19B

136

137

FGC36S5H Publication No.

5995323994

# = Functional Part 306/99

* = Non-Illustrated Part

COOKTOP

A=FGC36S5H (FGC36S5HWA)

B=FGC36S5H (FGC36S5HBA)

C=FGC36S5H (FGC36S5HDA)

POS. NO PART NO DESCRIPTION

16 318065901 AMain top white

16 318065903 BMain top black

16 318065902 C Main top almond

19 318168014 AB C Pan-burner medium black

19A 318168024 AB C Pan-burner large black

19B 318168004 AB C Pan-burner black

20 318120003 AB C Grate black

22 318076410 AB C Cap-burner medium black

22A 318076420 AB C Cap-burner large black

22B 318076400 AB C Cap-burner small black

23 318021701 AB C Panel-control

43 318016506 AB C Knob-control black

46 318077130 AB C Burner Box

47 5303303991 AB C Cord-electric power

88 318052804 AB C Gasket-cooktop

88A 318052803 AB C Gasket-cooktop

88B 318052805 AB C Gasket-cooktop

130 318125001 AB C Shield-burner box

132 3201437 AB C Bushing-snap

136 5303935029 AB C Fixation support

137 5303323138 AB C Screw, 10-24 X 2 ½

*5303300265 AB C Screw, 8-18 X ½ chrome

*5304403558 AB C Screw, 10-16 X ¼

*5303311532 AB C Screw back

*5303323140 AB C Screw ground

*5303311532 AB C Screw, 6-32 X ¼

Publication No. FGC36S5H

5995323994

06/99 4

BURNER

76 76A

77A

2A 3

LA22B028A

10B

10A

FGC36S5H Publication No.

5995323994

# = Functional Part 506/99

* = Non-Illustrated Part

BURNER

A=FGC36S5H (FGC36S5HWA)

B=FGC36S5H (FGC36S5HBA)

C=FGC36S5H (FGC36S5HDA)

POS. NO PART NO DESCRIPTION

1 318177100 AB C Manifold Pipe

2 # 5303935042 AB C Valve-top burner

2A 318087001 AB C Valve-top burner

3 # 316032002 AB C Switch-ignitor

4 # 318167711 AB C Tube-burner

5 # 318167708 AB C Tube-burner

6318167709 AB C Tube-burner

7318167710 AB C Tube-burner

8 # 5303280394 AB C Spark Module

10 318148001 AB C Medium burner

10A 318148002 AB C Large burner

10B 318148000 AB C Small burner

13 318054504 AB C Tube connector manifold

14 # 5308007974 AB C Regulator-pressure

24 318054000 AB C Elbow fiting

35 5303307978 AB C Bushing-insulation

51 318024200 AB C Bracket, spark module

72 5303323141 AB C Screw valve 1/4-20 X 5/16

74 318148700 AB C Ignitor gourmet assy

75 318148800 AB C Clip

76 318167801 AB C Mixing tube

76A 318167800 AB C Mixing tube

77 318112010 AB C Bracket burner

77A 318112000 AB C Bracket-burner

*08011955 AB C Screw, 10-24 X 3/8

*# 318127410 AB C LP kit

Publication No. FGC36S5H

5995323994

06/99 6

WIRING DIAGRAM
