Frico SWT02 Manual de usuario

SWT

.... 10

SE .... 12

Art no: 172781-01

ØL

ØM

Ø5,5(16x)

Ø12 (4x)

SWT

Dimensions

Type A

[mm]

ØL

[mm]

ØM

[mm]

SWT02 535 640 280 670 705 125 195 330 135 305 22

SWT12 675 760 420 790 825 115 195 355 160 355 22

SWT22 735 1070 480 110 0 1135 110 300 415 115 430 28

1. Fan heater SWT

2. Filter SWTCF

3. Air director SWTCL

4. Extension collar SWTCE

Fig 1: Accessories

Fan heater SWT

Fig 2: Dimensions

Min 600mm

Min 600mm Min 800mm

0,2m/s

SWTCE

0,2m/s

STANDARD

SWT

Mounting

Type Fan position K* - STANDARD

[m]

SWT02 high 4,0

low 2,2

SWT12 high 4,5

low 2,7

SWT22 high 7, 5

low 4,5

Air throw

Type Fan position K* - SWTC

[m]

SWT02 high 7, 0

low 4,0

SWT12 high 8,0

low 5,0

SWT22 high 12,0

low 7, 0

Type A

[mm]

SWT02 280 640

SWT12 420 760

SWT22 480 1070

*)The air throw is deﬁned as the distance in a straight angle from the fan heater to the point where the air speed has dropped to 0,2

m/s. Outlet temperature is +40 °C and room temperature is +18 °C.

Fig. 3: Minimum mounting distance Fig. 4:To open

Fig. 5: Without accessories Fig. 6: With accessories

SD20

TVVS20/25

SWT

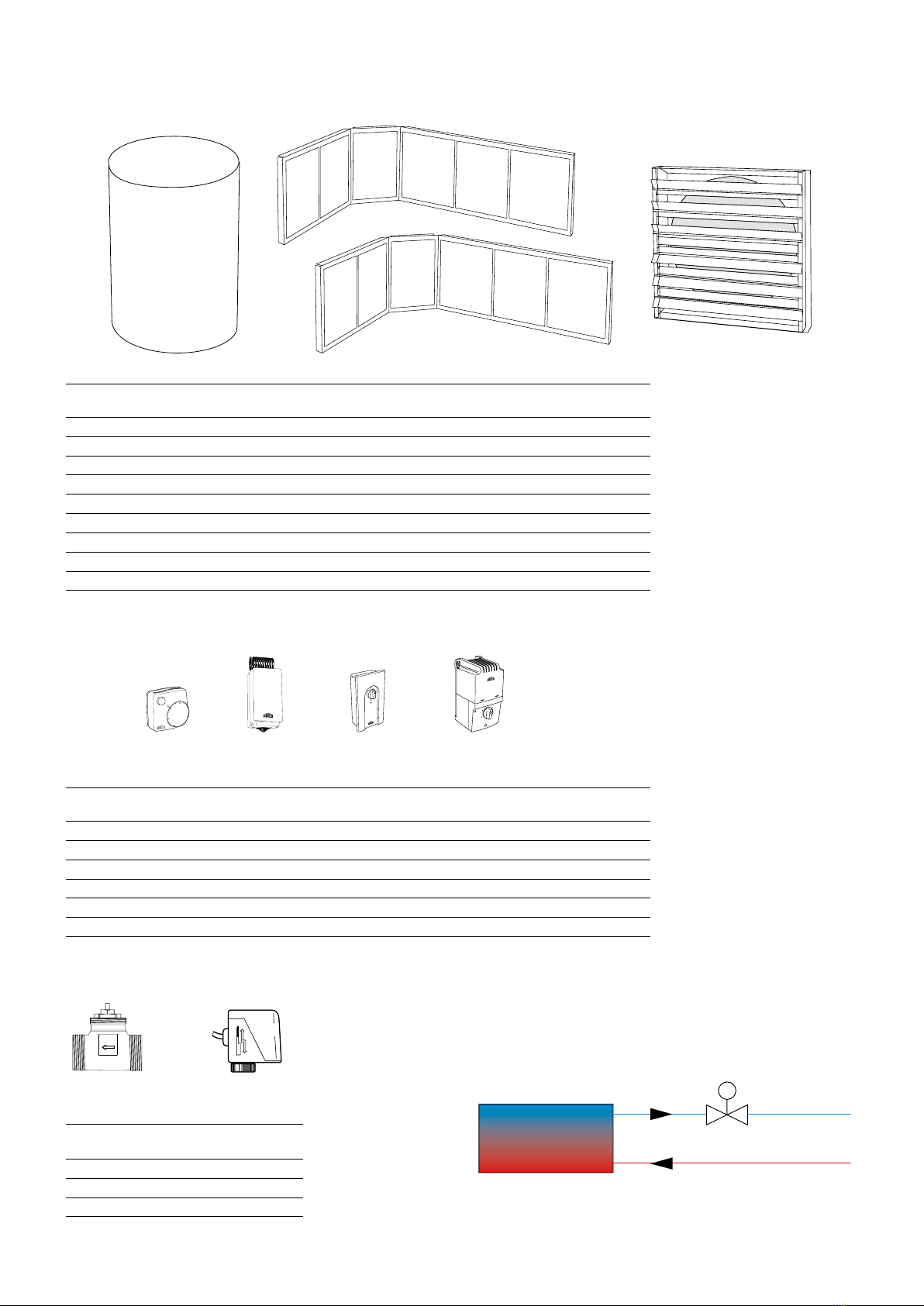

Accessories

KRT1900 RE1,5/3/RE7

Controls

Type Description HxWxD

[mm]

TKS16 Electronic thermostat with knob and 1-pole main switch 80x80x31

KRT1900 Capillary tube thermostat 165x57x60

CB20 2-step change-over switch for air ﬂow, max 10A 155x87x43

RE1,5 5-step change-over switch for air ﬂow, max. 1,5A 200x105x105

RE3 5-step change-over switch for air ﬂow, max. 3A 200x105x105

RE7 5-step change-over switch for air ﬂow, max. 7A 247x147x145

SD20

Type RSK-nr

(SE)

SD20 672 70 37

TVVS20 673 92 96

TVVS25 673 92 97

Water regulation

Type Description HxWxD

[mm]

SWTCE02 Extension collar 350 mm for SWT02

SWTCE12 Extension collar 350 mm for SWT12

SWTCE22 Extension collar 350 mm for SWT22

SWTCF02 Filter for SWT02 (2 pcs)

SWTCF12 Filter for SWT12 (2 pcs)

SWTCF22 Filter for SWT22 (2 pcs)

SWTCL02 Air director for SWT02 362x362x59

SWTCL12 Air director for SWT12 412x412x67

SWTCL22 Air director for SWT22 482x482x67

CB20

TVVS20/25

TKS16

345678

SWT

Blue

Black

Brown

230 V~

SD20

TVVS20/25

TKS16

A/B

>t°C

KRT

345678

SWT

Blue

Black

Brown

230 V~

SD20

TVVS20/25

230 V~

345678

SWT

Blue

Black

Brown

SWT

Control by thermostat only

Internal

Wiring diagrams SWT

345678

SWT

Blue

Black

Brown

230 V~

CB20

345678

SWT

Blue

Black

Brown

RE1,5 - 7

230 V~

SWT

2-step control of airﬂow only

5-step control of airﬂow only

KRT

345678

SWT

Blue

Black

Brown

230 V~

SD20

TVVS20/25

CB20

345678

SWT

Blue

Black

Brown

230 V~

SD20

TVVS20/25

CB20

TKS16

A/B

>t°C

KRT

345678

SWT

Blue

Black

Brown

230 V~

SD20

TVVS20/25

RE1,5 - 7

912

345678

SWT

Blue

Black

Brown

RE1,5 - 7

230 V~

SD20

TVVS20/25

TKS16

A/B

>t°C

SWT

Thermostat and 2-step control

Thermostat and 5-step control

SWT

(1)

SE: Värme effekt

GB: Heat output

(2)

SE: Luftﬂöde

GB: Air ﬂow

(3)

SE: Ljudnivå

GB: Soud level

(4a)

SE: Kastlängd

GB: Air distribution

(4b)

SE: Kastlängd med förlängningsstos

GB: Air distibution with extension sleeve

(5)

SE: Vattenvolym

GB: Water volume

Technical speciﬁcation | Fan heater SWT 2

(6)

SE: Spänning

GB: Voltage

(7)

SE: Ström

GB: Amperage

(8)

SE: LxBxD

GB: LxWxH

(9)

SE: Vikt

GB: Weight

Type Heat (1)

output*1

[kW]

Air ﬂow (2)

[m3/h]

Air ﬂow(2)

[m3/s]

Sound (3)

level*2

[dB(A)]

∆t*1,3

[°C]

Air throw*4

(4a)

[m]

Air throw*4(4b) with

extension collar

[m]

SWT02 7,8/11 700/1100 0,19/0,31 37/53 33/29 2,2/4 4/7

SWT12 14/18 1300/2000 0,36/0,56 44/57 25/22 2,7/4,5 5/8

SWT22 29/40 2500/3900 0,69/1,08 48/60 34/30 4,5/7,5 7/12

Type Water (5)

volume*5

[l]

Voltage (6)

[V]

Amperage (7)

[A]

LxWxH (8)

[mm]

Weight (9)

[kg]

RSK

(SE)

NRF

(NO)

SWT02 1,2 230V~ 0,4 705x535x330 19 672 67 03 850 23 11

SWT12 1,7 230V~ 0,6 825x625x355 26 672 67 04 850 23 12

SWT22 3,9 230V~ 1,0 1135x735x415 41 672 67 05 850 23 13

*1) Applicable at water temperature 80/60 °C, air temperature, in +15 °C.

*2) Conditions: Distance to the unit 5 metres.

*3) ∆t = temperature rise of passing air at maximum heat output and lowest/highest airﬂow.

*4)The air throw data above is valid when the horizontally adjustable air director is used and the outlet temperature is +40 °C and the

room temperature is +18 °C.The air throw is deﬁned as the distance in a straight angle from the fan heater to the the point where the

air speed has dropped to 0,2 m/s.

*5) Water volume inside battery.

Protection class: (IPX4), splash-proof design.

CE compliant.

SWT

Output charts water

Incoming / outgoing water temperature 80/60 °C

Air temp. in = +10 °C Air temp. in = +15 °C Air temp. in = +20 °C

Type Fan

pos.

Air-

ﬂow

[m³/s]

Output

[kW]

Air

temp.

out.

[°C]

Water

ﬂow

[l/s]

Pres-

sure

drop

[kPa]

Output

[kW]

Air

temp.

out.

[°C]

Water

ﬂow

[l/s]

Pres-

sure

drop

[kPa]

Output

[kW]

Air.

temp.

out

[°C]

Water

ﬂow

[l/s]

Pres-

sure

drop

[kPa]

SWT02 max 0,31 12,0 42 0,15 11,2 10,8 44 0,13 9,3 9,6 46 0,11 7, 5

min 0,19 8,7 46 0,10 6,2 7, 8 48 0,09 5,1 6,9 50 0,09 4,1

SWT12 max 0,56 20,3 39 0,25 1 7, 8 18,4 42 0,23 14,8 16,5 44 0,20 12,1

min 0,36 15,4 44 0,19 10,7 13,9 46 0,17 9,0 12,5 49 0,15 7, 4

SWT22 max 1,08 44,0 43 0,53 14,0 39,6 45 0,48 11,5 35,5 47 0,43 9,3

min 0,69 32,0 47 0,39 7, 8 28,9 49 0,35 6,5 25,7 51 0,31 5,2

Incoming / outgoing water temperature 60/40 °C

Air temp. in = +10 °C Air temp. in = +15 °C Air temp. in = +20 °C

Type Fan

pos.

Air-

ﬂow

[m³/s]

Output

[kW]

Air

temp.

out.

[°C]

Water

ﬂow

[l/s]

Pres-

sure

drop

[kPa]

Output

[kW]

Air.

temp.

out.

[°C]

Water

ﬂow

[l/s]

Pres-

sure

drop

[kPa]

Output

[kW]

Air.

temp.

out

[°C]

Water

ﬂow

[l/s]

Pres-

sure

drop

[kPa]

SWT02 max 0,31 7, 5 30 0,09 4,9 6,4 40 0,08 3,8 5,3 34 0,06 2,7

min 0,19 5,4 33 0,06 2,8 4,6 34 0,06 2,1 3,8 36 0,05 1,5

SWT12 max 0,56 13,0 29 0,16 8,3 11,1 31 0,13 6,3 9,2 34 0,11 4,4

min 0,36 9,9 32 0,12 5,1 8,4 34 0,10 3,8 7, 0 36 0,09 2,7

SWT22 max 1,08 27,1 30 0,33 5,9 23,2 33 0,28 4,5 19,3 35 0,23 3,2

min 0,69 19,9 33 0,24 3,4 16,8 35 0,20 2,5 14 37 0,17 1,8

Incoming / outgoing water temperature 55/45 °C

Air temp. in = +10 °C Air temp. in = +15 °C Air temp. in = +20 °C

Type Fan

pos.

Air-

ﬂow

[m³/s]

Output

[kW]

Air

temp.

out.

[°C]

Water

ﬂow

[l/s]

Pres-

sure

drop

[kPa]

Output

[kW]

Air.

temp.

out.

[°C]

Water

ﬂow

[l/s]

Pres-

sure

drop

[kPa]

Output

[kW]

Air.

temp.

out

[°C]

Water

ﬂow

[l/s]

Pres-

sure

drop

[kPa]

SWT02 max 0,31 8,1 34 0,20 20,5 6,9 34 0,17 15,4 5,8 36 0,14 11,1

min 0,19 5,8 34 0,14 11,2 5,0 36 0,12 8,4 4,2 38 0,10 6,1

SWT12 max 0,56 13,6 26 0,33 31,9 11,7 32 0,28 24,3 9,9 34 0,23 16,8

min 0,36 10,3 30 0,25 19,2 8,8 35 0,21 14,7 7, 5 36 0,18 10,1

SWT22 max 1,08 32,1 33 0,71 25,6 25,3 34 0,62 19,1 21,2 37 0,51 13,7

min 0,69 21,5 35 0,52 14,1 18,4 37 0,45 10,6 15,4 39 0,37 7, 6

SWT

Allmänna anvisningar

Läs noga igenom denna bruksanvisning före

installation och användning. Spara manualen

för framtida bruk.

Produkten får endast användas till det

som framgår av denna montage- och

bruksanvisning. Garantin gäller endast

om anvisningen har följts och produkten

använts såsom är beskrivet.

Användningsområde

Fläktluftvärmare SWT är en ﬂäktluftvärmare

för vattenanslutning.

SWT används för uppvärmning av entréer,

lager, industrilokaler, verkstäder, sporthallar,

garage och butiker.

Fläktluftvärmaren monteras direkt mot tak

eller i takpendlar. Den låga bygghöjden gör att

SWT även kan byggas in i undertak.

Kapslingsklass: IPX4.

Aggregatet består av:

Hölje av vitlackerad galvaniserad stålplåt.

Frontplåt med gångjärn kan öppnas för

invändig rengöring.

Fläktenhet består av en kullagrad motor

med termoskydd. Kapslingsklass IP44. Max

omgivningstemperatur +30 °C.

Värmebatteri med lameller i aluminium

och rör i koppar. Röranslutningar SWT02 och

SWT12 22 mm och SWT22 28 mm.

Avsedd för pumpvarmvatten upp till

+80 °C och 10 bar i standardutförande.

Värmebatterierna provtrycks med 15 bar.

Montering

Aggregatet levereras med hölje, konsoler, ﬂäkt

och värmebatteri i grundutförande.

Om ﬂera takvärmare ska monteras i samma

lokal, se till så att de fördelas jämt och att de

inte blåser så att de stör arbetsmiljön.

Fläktluftvärmare SWT monteras direkt mot

tak eller i takpendlar. Skruva fast värmaren i

taket med fyra skruvar i konsolerna. Behöver

värmaren pendlas ner, använd takpendlar till

lämplig nivå. Borrmall och minavstånd till

vägg se ﬁg. 2 och ﬁg. 3.

Om takkonstruktionen är svag måste den

förstärkas så att en säker installation uppnås.

För vikter på varje storlek, se tabell sid. 8.

Montering av förlängningsstos SWTCE

Vid högt montage kan utloppsstosen på SWT

förlängas. Detta ökar kastlängden på luften, se

ﬁg.6.

Montera förlängningsstosen på

utloppsstosen.

Montering av luftriktare SWTCL

För att undvika drag vid låga bygghöjder

kan luftriktare monteras för att få en bättre

riktning av luften i sidled.

Montera luftriktaren på utloppsstosen.

Montering av ﬁlter SWTCF

Med monterat ﬁlter förlängs intervallen för

rengöring av vattenbatteriet.

Lossa excenterlåsen på ﬂäktplåten och låt

den hänga ner. Haka nu i de båda hakarna på

ﬁltret SWTCF i gallret.

Installation av värmebatteri

Installationen ska utföras av behörig

installatör. Vatteninloppet ansluts på

värmarens lägst placerade rör och utloppet,

med eller utan ventil, på det högst

placerade. Vid åtdragning av kopplingar

på anslutningsrör eller ventiler ska dessa

hållas fast så att vridkraft inte överförs till

värmeﬂäktens in- och utloppsrör.För korrekt

in- och utloppsanslutning av värmebatteriet,

se måttskiss ﬁg.2. Vattenbatteriet får ej

anslutas till färskt eller syresatt vatten

(tappvarmvatten). Innan drifttagning ska

värmebatteriet luftas. Luftningsventil ska

anslutas på högpunkt utanför aggregatet eller

på utloppsrör i anläggningen. Luftnings- och

avtappningsventil ingår inte i aggregatet.

Aggregat som kan utsättas för frysrisk, ska

utrustas med extern frysskyddsautomatik för

att säkerställa att vattenbatteriet inte fryser

sönder.

Montage- och bruksanvisning

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Calentador de Frico

Frico

Frico IHS20B24 Manual de usuario

Frico

Frico SWS02 Manual de usuario

Frico

Frico Thermowarm TWT100 Manual de usuario

Frico

Frico Tiger P21 Manual de usuario

Frico

Frico AREC4025E Series Manual de usuario

Frico

Frico CIR105 Manual de usuario

Frico

Frico HDI55 Manual de usuario

Frico

Frico Elztrip EZ300 Series Manual de servicio

Frico

Frico Tiger 2 kW Manual de usuario

Frico

Frico Infraglas IHGB12SR Manual de usuario

Frico

Frico PA2510E05 Manual de usuario

Frico

Frico Thermozone AR3500 Manual de usuario

Frico

Frico PFW Manual de usuario

Frico

Frico IR3000 Manual de usuario

Frico

Frico PL2500 Manual de usuario

Frico

Frico Elztrip EZ300 Series Manual de servicio

Frico

Frico AGS5500 Manual de usuario

Frico

Frico PA1508 Manual de usuario

Frico

Frico Thermozone AG 4000 A Series Manual de usuario

Frico

Frico SH17521 Manual de usuario

Frico

Frico Thermozone AC 500 Manual de usuario

Frico

Frico IR3000 Manual de usuario

Frico

Frico IRCF Series Manual de usuario

Frico

Frico SWXH13 Manual de usuario

Manuales populares de Calentador de otras marcas

oventrop

oventrop Regucor Series Manual de usuario

Blaze King

Blaze King CLARITY CL2118.IPI.1 Manual de usuario

ELMEKO

ELMEKO ML 150 Manual de usuario

BN Thermic

BN Thermic 830T Manual de usuario

KING

KING K Series Guía

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Guía de inicio rápido

Well Straler

Well Straler RC-16B Manual de usuario

EUROM

EUROM 333299 Manual de usuario

Heylo

Heylo K 170 Manual de usuario

Eterna

Eterna TR70W Manual de usuario

Clarke

Clarke GRH15 Manual de instrucciones

IRSAP

IRSAP The Radiator Company Ovali Manual de usuario

Empire Heating Systems

Empire Heating Systems WCC65 Manual de usuario

Wetekom

Wetekom 92 86 43 Manual de usuario

Desa

Desa SPC170-F Manual de usuario

Watlow

Watlow Watrod Electric Tubular Heaters Manual de usuario

Haverland

Haverland ECO-DRY GPS Series Manual de lista de piezas

Stelpro

Stelpro ASILVC2060 Series Manual de usuario
