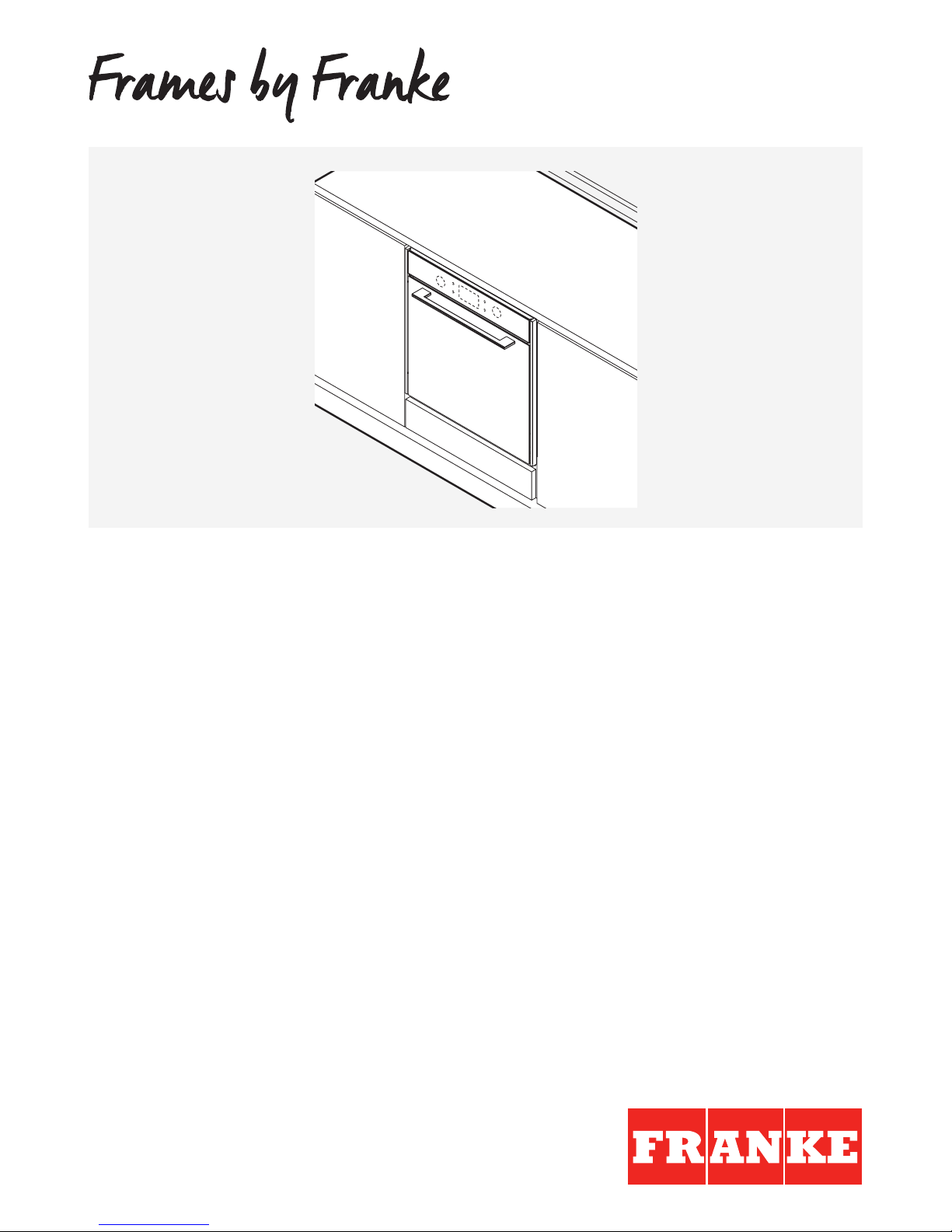

Franke FSO 45 FS Manual de usuario

FSO 45 FS FMW 45 FS FMO 45 FS

EN Installation manual Compact Oven

DE Installationsanleitung Kompaktofen

FR Manuel d‘installation Four compact

NL Installatiehandleiding Compacte oven

IT Manuale di installazione Forno compatto

ES Manual de instalación Horno compacto

PT Manual de instalação Forno Compacto

EL Εγχειρίδιο εγκατάστασης Φούρνος compact

DA Installationsvejledning Kompakt ovn

NO Installasjonsmanual Kompaktovn

SV Installationsanvisning Kompakt ugn

CS Montážní návod Kompaktní trouba

PL Instrukcja montażu Piekarnik kompaktowy

SK Návod na inštaláciu Kompaktná rúra

RO Manual de instalare Cuptor compact

BG Ръководство за монтаж Компактна фурна

UK Посібник зі встановлення Компактна піч

RU Руководство по установке Компактная печь

TR Kurulum kılavuzu Kompakt Fırın

ZH 安装手册 紧凑型烤箱



AR 

FSO 45 FS / FMW 45 FS / FMO 45 FS

– 2 –

455

446

555

546

566

>530

>550

>560

>564*

450 - 455

>530

40*

>564*

>605

>450

>560

>550

>564 4

455

546

>450

*0+3

*FMO 45 FS

FMO 45 FS

FSO 45 FS / FMW 45 FS / FMO 45 FS

– 3 –

FSO 45 FS / FMW 45 FS / FMO 45 FS

– 4 –

4 5

FSO 45 FS / FMW 45 FS / FMO 45 FS

– 5 –

INstallatIoN

Installation must be carried out in compliance with current standards and

regulations.

Installation must only be carried out by specialised and licensed personnel.

Cabinet requirements

For ﬁtted units, the components (plastic materials and veneered wood) must be

assembled with heat-resistant adhesives (min. 100°C): Unsuitable materials and

adhesives can result in warping and detachment.

The cabinet for the oven must allow suﬃcient room for the electrical connections of

the oven.

The cabinet for the oven must be sturdy enough to withstand the weight of the oven.

The oven must be securely installed in the recess. The oven can be installed in a

column housing unit or below the countertop of a modular unit, provided suﬃcient

ventilation is guaranteed.

Electrical connection

FRANKE ovens are supplied with a power cable and a Schuko plug.

 Make sure the characteristics of the household electrical system (voltage,

maximum power and current) are compatible with those of the oven.

If the oven is to be permanently connected to the power supply:

 Install a device that enables disconnection from the power supply, with a contact

opening distance (3 mm) that ensures complete disconnection in category III

overvoltage conditions.

 Ensure the following:

– The plug and the socket are suitable for a 16 A current.

– The plug and the socket can be easily reached and are positioned so that no live

part is accessible when inserting or removing the plug.

– The oven does not rest against the plug when installed in the cabinet.

– A 3 x 1.5 mm2H05V2V2-F type cable is used when replacing the power cable.

FSO 45 FS / FMW 45 FS / FMO 45 FS

– 6 –

REpaIR

If the power cable is damaged, it must be replaced by the manufacturer or the

service or by a person with similar qualiﬁcations, in order to avoid any risks.

tEchNIcal data

Power supply

FSO 45 FS 220-240 V, 50/60 Hz

FMW 45 FS 220-240 V, 50/60 Hz

FMO 45 FS (depending on model) 220-240 V, 50Hz

- or -

220-240 V, 60 Hz

Total power and fuse rating 2900 W, 16 A

Power and heating elements

Radial motor 27 ... 40 W

Light bulb 2x 25 W

Tangential fan 15 ... 35 W

Heating element, roof 900 W/220-240 V

Heating element, ﬂoor 850 W

Heating element, small grill 1300 W

Heating element, large grill 2200W

FSO 45 FS / FMW 45 FS / FMO 45 FS

– 7 –

EINbau

Die Installation muss gemäß den geltenden Sicherheits- und Installationsrichtlinien

ausgeführt werden.

Die Installation darf nur von einem qualiﬁzierten und lizensiertem Personal

durchgeführt werden.

Anforderungen an Einbauschränke

Für Einbaumöbel müssen die Bauteile (aus Kunststoﬀ und Furnierholz) mit

hitzebeständigen Klebern zusammengesetzt werden (min. 100 °C): Ungeeignete

Baustoﬀe und Kleber können zum Verziehen und Entleimen führen.

Im Einbauschrank muss ausreichend Platz für den elektrischen Anschluss des

Backofens verfügbar sein.

Der für den Einbau des Backofens vorgesehene Einbauschrank muss stark genug

sein, um das Gerätegewicht aufzunehmen.

Der Ofen muss sicher in die Einsparung eingebaut werden. Sofern für ausreichende

Belüftung gesorgt ist, kann der Einbau des Backofens in einer Einbausäule oder im

Unterschrank einer Arbeitsplatte erfolgen.

Elektrischer Anschluss

FRANKE Backöfen werden mit einem Netzkabel und einer Schuko-Buchse geliefert.

 Stellen Sie sicher, dass die Eigenschaften des elektrischen Haushaltssystems

(Spannung, Höchststrom und Strom) mit denen des Backofens kompatibel sind.

Wenn der Backofen nicht dauerhaft an das Stromnetz angeschlossen ist:

 Installieren Sie eine Vorrichtung zur Trennung der Stromversorgung; hierbei

muss der Kontaktöﬀnungsabstand (3 mm) so bemessen sein, dass das Gerät bei

Überspannungsbedingungen der Kategorie III vollständig außer Strom gesetzt

werden kann.

 Stellen Sie Folgendes sicher:

– Stecker und Buchse sind für einen 16-A-Strom geeignet.

– Stecker und Buchse sind einfach zu erreichen und so positioniert, dass kein

Strom führendes Teil zugänglich ist, wenn der Stecker ein- oder ausgesteckt wird.

– Der Backofen ruht nicht auf dem Stecker beim Einbau in den Einbauschrank.

– A 3 x 1,5 mm2Kabel des Typs H05V2V2-F wird beim Ersatz des Netzkabels

verwendet.

FSO 45 FS / FMW 45 FS / FMO 45 FS

– 8 –

REpaRatuR

Lassen Sie ein beschädigtes Stromkabel vom Hersteller oder von einer

Kundendienststelle oder von einer Fachkraft austauschen, um Gefahren zu

vermeiden.

tEchNIschE datEN

Spannungsversorgung

FSO 45 FS 220-240 V, 50/60 Hz

FMW 45 FS 220-240 V, 50/60 Hz

FMO 45 FS (je nach Modell) 220-240 V, 50 Hz

- oder -

220-240 V, 60 Hz

Gesamtleistung und Bemessungs-

strom der Schmelzsicherung

2900 W, 16 A

Leistung und Heizelemente

Radialmotor 27 ... 40 W

Glühlampe 2x 25 W

Nebenlüfter 15 ... 35 W

Heizelement, Oberseite 900 W/220-240 V

Heizelement, Boden 850 W

Heizelement, kleiner Grill 1300 W

Heizelement, großer Grill 2200 W

FSO 45 FS / FMW 45 FS / FMO 45 FS

– 9 –

INstallatIoN

L‘installation doit être eﬀectuée en conformité avec les normes et réglementations

actuelles.

L‘installation doit être eﬀectuée exclusivement par du personnel spécialisé et

autorisé.

Exigences pour le meuble

Pour les unités encastrées, les composants (plastiques et contreplaqué) doivent

être assemblés à l‘aide d‘adhésifs résistants à la chaleur (min. 100°C): L‘utilisation

de matériaux et adhésifs inadéquats peut provoquer une déformation et un

détachement.

Le meuble du four doit inclure l‘espace nécessaire pour les branchements électriques

du four.

Le meuble du four doit être assez solide pour supporter le poids du four.

Le four doit être installé en toute sécurité dans la cavité. Le four peut être installé

dans une unité à habillage à colonne ou sous le comptoir d‘une unité modulaire, dès

lors qu‘une ventilation suﬃsante est garantie.

Branchement électrique

Les fours FRANKE sont fournis avec un câble électrique et une ﬁche Schuko.

 Assurez-vous que les caractéristiques du circuit électrique domestique (tension,

puissance maximale et intensité) sont compatibles avec celles du four.

Si le four doit rester branché en permanence:

 Installez un dispositif permettant de débrancher l‘alimentation, avec une distance

d‘ouverture des contacts (3mm) permettant le débranchement complet dans les

conditions de surtension de catégorie III.

 Assurez-vous des points suivants:

– La ﬁche et la prise sont compatibles avec un courant d‘une intensité de 16A.

– La ﬁche et la prise sont accessibles facilement et sont placées de façon

qu‘aucune partie sous tension ne soit accessible lors de l‘insertion et du retrait

de la ﬁche.

– Le four ne repose pas contre la ﬁche une fois installé dans le meuble.

– Un câble de 3 x 1,5 mm2 de type H05V2V2-F doit être utilisé en cas de

remplacement du câble d‘alimentation.

FSO 45 FS / FMW 45 FS / FMO 45 FS

– 10 –

RépaRatIoN

Si le câble d‘alimentation est endommagé, il doit être remplacé par le fabricant ou

le SAV ou par une personne disposant de qualiﬁcations similaires, aﬁn d‘éviter tout

risque.

caRactéRIstIquEs tEchNIquEs

Alimentation

FSO 45 FS 220-240 V, 50/60 Hz

FMW 45 FS 220-240 V, 50/60 Hz

FMO 45 FS (en fonction du mo-

dèle)

220-240 V, 50 Hz

- ou -

220-240 V, 60 Hz

Puissance totale et calibre des

fusibles

2900 W, 16 A

Éléments de puissance et de

chauﬀage

Moteur radial 27 ... 40 W

Ampoule 2x 25 W

Ventilateur tangentiel 15 ... 35 W

Élément chauﬀant, partie supéri-

eure

900 W/220-240 V

Élément chauﬀant, partie inféri-

eure

850 W

Élément chauﬀant, petit grill 1300 W

Élément chauﬀant, grand grill 2200 W
