Franke FS 913 Manual de usuario

FS 913 M FS 913 P FS 982 M

EN Installation manual Multifunction Oven

DE Installationsanleitung Multifunktionsofen

FR Manuel d‘installation Four multifonction

NL Installatiehandleiding Multifunctionele oven

IT Manuale di installazione Forno multifunzione

ES Manual de instalación Horno multifunción

PT Manual de instalação Forno multifunções

EL Εγχειρίδιο εγκατάστασης Πολυλειτουργικός φούρνος

DA Installationsvejledning Multifunktionsovn

NO Installasjonsmanual Multifunksjonsovn

SV Installationsanvisning Multifunktionsugn

CS Montážní návod Multifunkční trouba

PL Instrukcja montażu Piekarnik wielofunkcyjny

SK Návod na inštaláciu Multifunkčná rúra

RO Manual de instalare Cuptor multifuncţional

BG Ръководство за монтаж Многофункционална фурна

UK Посібник зі встановлення Багатофункціональна піч

RU Руководство по установке Многофункциональный духовой шкаф

TR Kurulum kılavuzu Çok İşlevli Fırın

ZH 安装手册 多功能烤箱

AR 

FS 913 M / FS 913 P / FS 982 M

– 2 –

FS 913 M / FS 913 P / FS 982 M

– 3 –

3a 3b

FS 913 M / FS 913 P / FS 982 M

– 4 –

INSTALLATION

Installation must be carried out in compliance with current standards and

regulations.

Installation must only be carried out by specialised and licensed personnel.

Cabinet requirements

For ﬁtted units, the components (plastic materials and veneered wood) must be

assembled with heat-resistant adhesives (min. 100°C): Unsuitable materials and

adhesives can result in warping and detachment.

The cabinet for the oven must allow suﬃcient room for the electrical connections of

the oven.

The cabinet for the oven must be sturdy enough to withstand the weight of the oven.

The oven must be securely installed in the recess. The oven can be installed in a

column housing unit or below the countertop of a modular unit, provided suﬃcient

ventilation is guaranteed.

Electrical connection

FRANKE ovens can have two types of connection. Each FRANKE oven is supplied

with one of these types:

– Power SCHUKO plug (Fig. 3a)

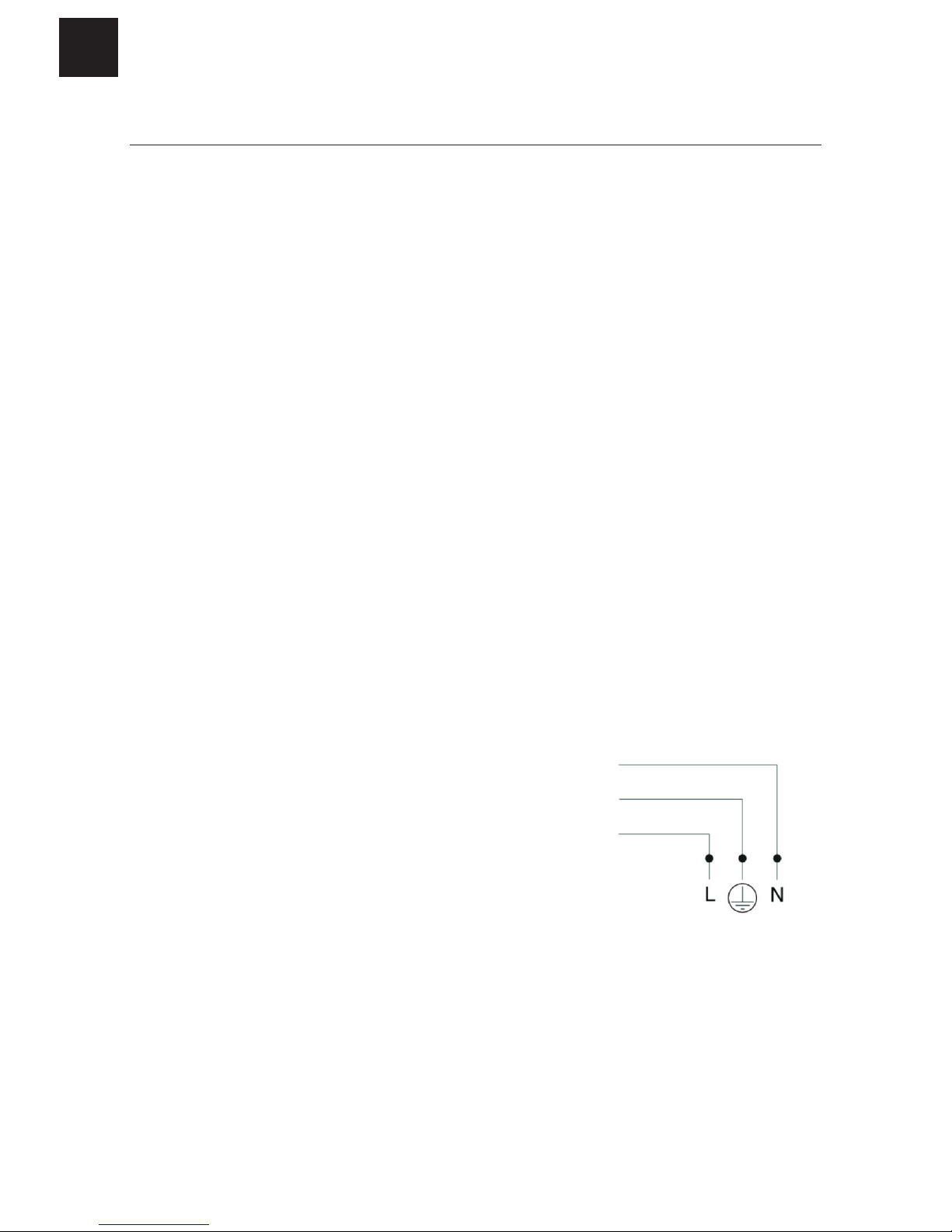

– Three free terminals (a three-pole power cable with free terminals) (Fig. 3b).

In this case the connection polarities

of the free terminals are as follows:

Brown = Line

Blue = Neutral

Yellow / Green = Earth

blue

yellow/green

brown

 Make sure the characteristics of the household electrical system (voltage,

maximum power and current) are compatible with those of the oven.

If the oven is to be permanently connected to the power supply:

 Install a device that enables disconnection from the power supply, with a contact

opening distance (3 mm) that ensures complete disconnection in category III

overvoltage conditions.

FS 913 M / FS 913 P / FS 982 M

– 5 –

 Ensure the following:

– The plug and the socket are suitable for a 16 A current.

– The plug and the socket can be easily reached and are positioned so that no live

part is accessible when inserting or removing the plug.

– The oven does not rest against the plug when installed in the cabinet.

– A 3 x 1.5 mm2H05V2V2-F type cable is used when replacing the power cable.

REPAIR

If the power cable is damaged, it must be replaced by the manufacturer or the

service or by a person with similar qualiﬁcations, in order to avoid any risks.

TECHNICAL DATA

Power supply 220-240 V, 50/60 Hz

Total power and fuse rating 2900 W, 16 A

Power and heating elements

Radial motor 27 ... 40 W

Light bulb 40 W (x2)

Tangential fan 15 ... 35 W

Heating element, roof 520 W / 124 V

Heating element, ﬂoor 1250 W

Heating element, grill 2100 W

DCT heating elements 2650 W

FS 913 M / FS 913 P / FS 982 M

– 6 –

INSTALLATION

Installationen müssen gemäß aktuellen Standards und Richtlinien ausgeführt

werden.

Installationen dürfen nur von Fachpersonal ausgeführt werden.

Anforderungen an den Küchenschrank

Bei montierten Einheiten müssen die Komponenten (Kunststoﬀ und Furnierholz) mit

hitzebeständigem Klebstoﬀ (min. 100 °C) montiert werden: Ungeeignete Materialien

und Klebstoﬀe können sich verziehen und ablösen.

Der Schrank für den Ofen muss über ausreichend Raum für die elektrischen

Anschlüsse des Ofens verfügen.

Der Schrank für den Ofen muss stabil genug sein, um das Gewicht des Ofens zu

tragen.

Der Ofen muss sicher im Schrank eingebaut werden. Der Ofen kann in einem

Hochschrank oder unter der Arbeitsplatte einer modularen Einheit eingebaut

werden, wenn eine ausreichende Luftzirkulation gewährleistet ist.

Elektrischer Anschluss

Für den Anschluss von FRANKE Öfen gibt es zwei verschiedene Varianten. Im

Lieferumfang eines FRANKE Ofens ist einer dieser Anschlüsse enthalten:

– SCHUKO-Netzstecker (Abb. 3a)

– Drei freie Anschlussklemmen (ein dreipoliges Netzkabel mit freien

Anschlussklemmen) (Abb. 3b).

In diesem Fall sieht die Polarität der

freien Anschlussklemmen wie folgt

aus:

Braun = stromführend

Blau = neutral

Gelb-grün = Masse/Erde

blau

gelb-grün

braun

 Stellen Sie sicher, dass die Kenndaten des elektrischen Versorgungsystems im

Haus (Netzspannung, maximale Leistung und Stromstärke) mit denen des Ofens

kompatibel sind.

Falls der Ofen permanent mit der Stromquelle verbunden sein soll:

 Bauen Sie eine Vorrichtung ein, die die vollständige Trennung von der

Stromquelle mit einem Kontaktöﬀnungsabstand (3 mm) ermöglicht (gemäß

Überspannungskategorie III).

FS 913 M / FS 913 P / FS 982 M

– 7 –

 Stellen Sie Folgendes sicher:

– Stecker und Steckdose sind für 16 A Stromstärke ausgelegt.

– Stecker und Steckdose sind gut erreichbar und so positioniert, dass keine

stromführenden Teile zugänglich sind, wenn Sie den Stecker einstecken oder

entfernen.

– Der Ofen beﬁndet sich nicht zu nahe am Stecker und berührt diesen nicht, wenn

er im Schrank eingebaut wurde.

– Ein 3 x 1.5 mm2H05V2V2-F-Kabel wird verwendet, wenn das Netzkabel ersetzt

wird.

REPARATUR

Falls das Netzkabel beschädigt ist, muss es vom Hersteller, dem Kundendienst oder

einer anderen Person mit entsprechender Qualiﬁkation ersetzt werden, um jegliche

Gefahren zu vermeiden.

TECHNISCHE DATEN

Stromversorgung 220-240 V, 50/60 Hz

Gesamtleistung und

Sicherungsleistung

2900 W, 16 A

Leistungs- und Heizelemente

Radialmotor 27 ... 40 W

Leuchte/Glühbirne 40 W (x2)

Querstromventilator 15 ... 35 W

Heizelement, oben 520 W / 124 V

Heizelement, unten 1250 W

Heizelement, Grill 2100 W

DCT-Heizelemente 2650 W

FS 913 M / FS 913 P / FS 982 M

– 8 –

INSTALLATION

L‘installation doit être eﬀectuée en conformité avec les normes et réglementations

actuelles.

L‘installation doit être eﬀectuée exclusivement par du personnel spécialisé et

autorisé.

Exigences pour le meuble

Pour les unités encastrées, les composants (plastiques et contreplaqué) doivent

être assemblés à l‘aide d‘adhésifs résistants à la chaleur (min. 100°C): L‘utilisation

de matériaux et adhésifs inadéquats peut provoquer une déformation et un

détachement.

Le meuble du four doit inclure l‘espace nécessaire pour les branchements

électriques du four.

Le meuble du four doit être assez solide pour supporter le poids du four.

Le four doit être installé en toute sécurité dans la cavité. Le four peut être installé

dans une unité à habillage à colonne ou sous le comptoir d‘une unité modulaire, dès

lors qu‘une ventilation nécessaire est garantie.

Raccordement électrique

Les fours FRANKE peuvent se brancher de deux manières. Chaque four FRANKE est

livré avec l’un de ces types:

– Fiche électrique SCHUKO (ﬁg. 3a)

– Trois bornes libres (un câble à trois pôles avec trois bornes) (ﬁg. 3b).

Dans ce cas, les polarités des bornes

libres sont les suivantes:

Marron = phase

Bleue = neutre

Jaune/verte = terre

bleue

jaune/verte

marron

 Assurez-vous que les caractéristiques du circuit électrique domestique (tension,

puissance maximale et intensité) sont compatibles avec celles du four.

Si le four doit rester branché en permanence:

 Installez un dispositif permettant la déconnexion de l‘alimentation, avec une

distance d‘ouverture des contacts (3 mm) garantissant une déconnexion

complète dans les conditions de surtension de catégorie III.

FS 913 M / FS 913 P / FS 982 M

– 9 –

 Assurez-vous des points suivants:

– La ﬁche et la prise sont compatibles avec un courant d‘une intensité de 16A.

– La ﬁche et la prise sont accessibles facilement et sont placées de façon

qu‘aucune partie sous tension ne soit accessible lors de l‘insertion et du retrait

de la ﬁche.

– Le four ne repose pas contre la ﬁche une fois installé dans l‘armoire.

– Un câble 3 x 1,5 mm2de type H05V2V2-F est utilisé en cas de remplacement du

câble d‘alimentation.

RÉPARATION

Si le câble d‘alimentation est endommagé, il doit être remplacé par le fabricant ou

le SAV ou par une personne disposant de qualiﬁcations similaires, aﬁn d‘éviter tout

risque.

CARACTÉRISTIQUES TECHNIQUES

Alimentation 220-240 V, 50/60 Hz

Puissance totale et calibre des fusibles 2900 W, 16 A

Eléments de puissance et de chauﬀage

Moteur radial 27 à 40 W

Ampoule 40 W (x2)

Ventilateur tangentiel 15 à 35 W

Elément chauﬀant, partie supérieure 520 W / 124 V

Elément chauﬀant, partie inférieure 1250 W

Elément chauﬀant, grill 2100 W

Eléments chauﬀants DCT 2650 W

FS 913 M / FS 913 P / FS 982 M

– 10 –

INSTALLATIE

De installatie moet worden uitgevoerd volgens de huidige standaarden en

regelgevingen.

De installatie moet uitsluitend worden uitgevoerd door gespecialiseerd en

gelicentieerd personeel.

Kastvereisten

Bij ingerichte eenheden moeten de onderdelen (kunststoﬀen en ﬁneerhout) worden

gemonteerd met hittebestendige lijm (min. 100°C): Ongeschikte materialen en

lijmen kunnen leiden tot kromtrekken en onthechting.

De kast moet voldoende ruimte voor de elektrische aansluitingen van de oven

bieden.

De kast moet stevig genoeg zijn om het gewicht van de oven te houden.

De oven moet stevig worden vastgezet. De oven kan worden geïnstalleerd in een

kast of onder het keukenblad van een modulaire eenheid. Er moet voldoende

ventilatie mogelijk zijn.

Elektrische aansluiting

FRANKE-ovens kunnen twee soorten aansluitingen hebben. Elke FRANKE-oven is

uitgevoerd met een van deze soorten:

– SCHUKO-stekker (afb. 3a)

– Drie vrije terminals (een driepolige voedingskabel met gratis terminals) (afb. 3b).

In dit geval zijn de polariteiten van de

vrije terminals als volgt:

Bruin = Lijn

Blauw = Neutraal

Geel/groen = Aarde

blauw

geel/groen

bruin

 Zorg ervoor dat de kenmerken van het huishoudelijke elektrische systeem

(spanning, maximale vermogen en stroom) geschikt zijn voor de oven.

Indien de oven permanent wordt aangesloten op het elektriciteitsnet:

 Installeer een apparaat dat kan worden ontkoppeld van het elektriciteitsnet, met

een afstand (3 mm) die voldoet aan volledige ontkoppeling bij overspanning in

categorie III.

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Horno de Franke

Franke

Franke Country Flat Manual de usuario

Franke

Franke DESIGN CHEF DC72MXS Manual de usuario

Franke

Franke FS 913 P BK DCT TFT AUS Manual de usuario

Franke

Franke Maris FMA 45 MW XS Manual de usuario

Franke

Franke Frames FS 913 P BK DC TFT AUS Manual de usuario

Franke

Franke FSM 86 HE XS Manual de usuario

Franke

Franke FRE90M10B Guía de inicio rápido

Franke

Franke SMART HYDRO FSM 86 H BK Instrucciones originales

Franke

Franke FSL 86 H Manual de usuario

Franke

Franke AX 97 M Manual de operación

Franke

Franke BO4CM4T1-42 OCM8476S Manual de usuario

Franke

Franke DM 97 M Manual de operación

Franke

Franke FMXO 86 S XS Manual de usuario

Franke

Franke FMY 45 MW BR SA Manual de usuario

Franke

Franke Crystal CR 913 M Manual de usuario

Franke

Franke GN 86 M DH XS ARG Manual de usuario

Franke

Franke FMXO 86 M Manual de operación

Franke

Franke SGP 62 M /F Series Manual de usuario

Franke

Franke TL 62 M Manual de usuario

Franke

Franke SG 62 M Manual de operación

Franke

Franke MARIS FREE Manual de usuario

Franke

Franke COUNTRY FLAT CF 55 M /F Series Manual de usuario

Franke

Franke SMART SM 86 P Manual de usuario

Franke

Franke FSM 45 MW XS Guía del usuario

Manuales populares de Horno de otras marcas

Bosch

Bosch HVA531NS0 Manual de usuario

Electrolux

Electrolux EOF6P46X Manual de usuario

NEFF

NEFF B44S32 5GB Series Manual de usuario

Combi

Combi BLODGETT BC142GDS Manual de usuario

AEG

AEG COMPETENCE 311704300 Manual de usuario

Falcon

Falcon DOMINATOR PLUS G3106 Series Guía del usuario

Rational

Rational SCC WE 61G Manual de usuario

Smeg

Smeg DOSPA38X Manual de instalación y operación

Electrolux

Electrolux air-o-convect 20 GN 2/1 Manual de usuario

Miele

Miele HR 1954-2 Manual de usuario

KHIND

KHIND OT50 Manual de usuario

Henny Penny

Henny Penny Smoker Box Manual de usuario

Lang

Lang ECOD-AP Manual de usuario

AEG

AEG BEK455310M Manual de usuario

Frigidaire

Frigidaire FNGE90JGR Manual de usuario

Hotpoint

Hotpoint FE9 S831 JSH IX Manual de usuario

GE Advantium SCB2000 Manual de usuario

AEG

AEG DE401301DM Manual de usuario
