DE Montage- und Betriebsanleitung Duschpaneel Edelstahl

EN Installation and operating instructions Shower panel stainless steel

FR Notice de montage et de mise en service Panneau de douche en acier inox

ES Instrucciones de montaje y servicio Panel de ducha de acero inoxida

IT Istruzioni per il montaggio e l'uso Pannello doccia in acciaio inox

NL Montage- en bedrijfsinstructies douchepaneel roestvrij staal

PL Instrukcja montażu i obsługi Panel natryskowy stal szlachetn

SV Monterings- och driftinstruktion Duschpanel rostfritt stål

CS Návod pro montáž a provoz Sprchový panel zušlechtilé oce

FI Asennus- ja käyttöohje Suihkupaneeli ruostumaton teräs

RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030056541-F5ST2022_#SALL_#AQU_#V2.fm

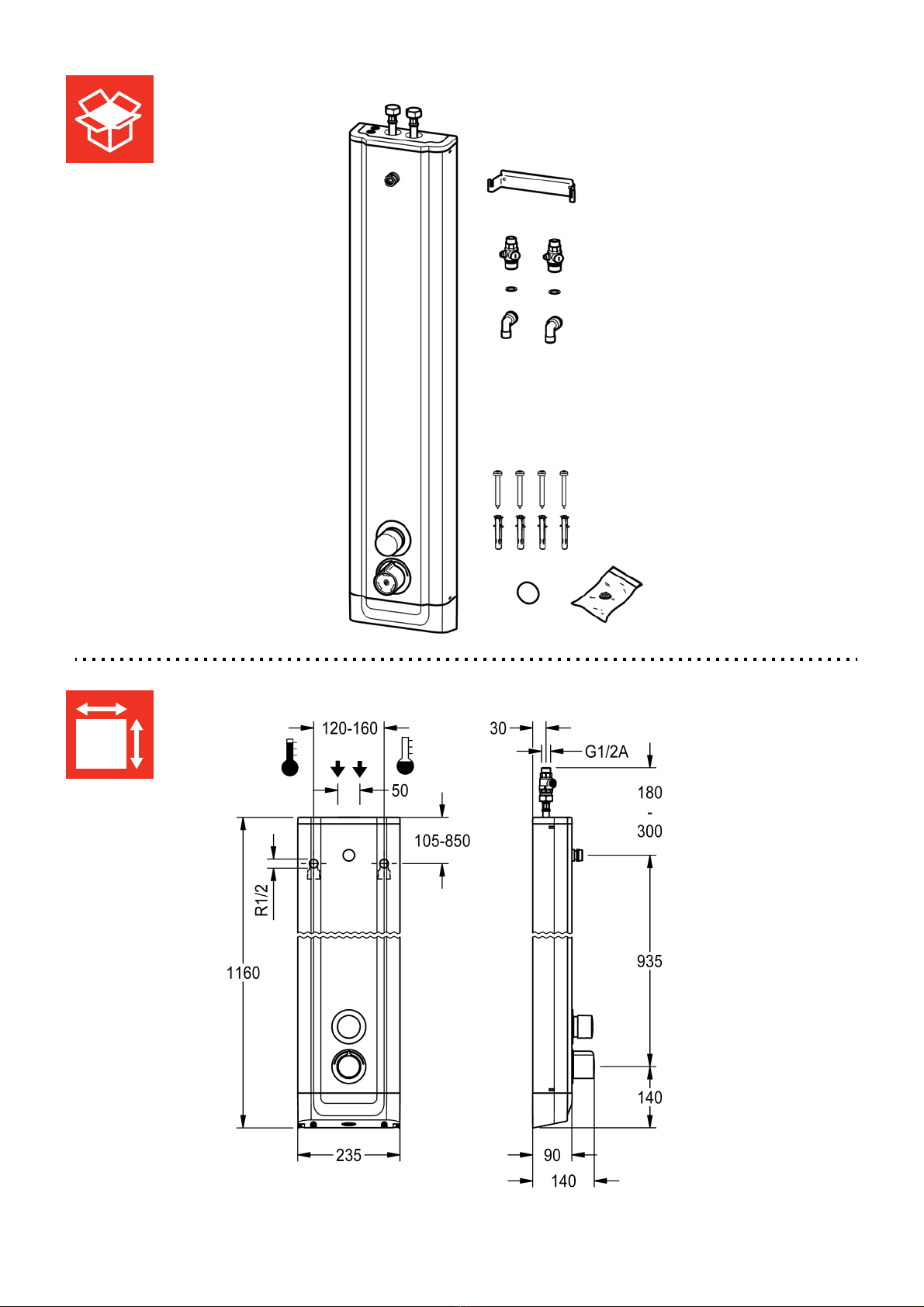

- 2 -

- 3 -

ZMI_001_2030056541-F5ST2022_#SALL_#AQU_#V2.fm

- 4 -

Installation and operating

instructions Montage- und Betriebsanleitung

Important notes Wichtige Hinweise

► All work must be carried out in a

de-energised state.

► Alle Arbeiten im spannungsfreien Zustand

durchführen.

► Before installing flush piping system! ► Vor Installation Rohrleitungen spülen!

► Set the scald protection after assembly has

been completed.

► Nach erfolgter Montage den

Verbrühungsschutz einstellen.

► The fitting must be operated only with

original mesh filters and return flow

inhibitors!

► Armatur nur mit original Sieben und

Rückflussverhinderern betreiben!

► In Abhängigkeit von der Wasserqualität,

den örtlichen Gegebenheiten und den vor

Ort geltenden Bestimmungen die Armatur

in regelmäßigen Abständen prüfen und

warten.

► Der Duschkopf muss separat bestellt

werden.

► The fitting must be checked and

maintained at regular intervals depending

on the water quality and in accordance with

the local conditions, and rules and

regulations applicable at the site.

► The shower head must be ordered

separately.

Technical data Technische Daten

► Minimum flow pressure 1.5 bar ► Mindestfließdruck 1,5 bar

► Maximum operating pressure 10 bar ► Maximaler Betriebsdruck 10 bar

► Recommended flow pressure 1.5-5 bar ► Empfohlener Fließdruck 1,5-5 bar

► Volume flow at 3 bar flow pressure 9 l/min

► Volume flow bypass at 3 bar 3 l/min

► Thermostatic scald-protection in

compliance with DIN EN 1111.

► maximum operating temperature

- continuous operation 70 °C

- short-term (<10 min) 80 °C

► Flow duration 5-35 s, adjustable

► Volumenstrom bei 3 bar Fließdruck

9l/min

► Volumenstrom Bypass Thermische

Desinfektion bei 3 bar 3 l/min

► Thermostatischer Verbrühungsschutz laut

DIN EN 1111.

► maximale Betriebstemperatur

- Dauerbetrieb 70 °C

- Kurzzeit (<10 min) 80 °C

► Fließzeit 5-35 s, einstellbar

- 5 -

ZMI_001_2030056541-F5ST2022_#SALL_#AQU_#V2.fm

Instrukcja montażu i obsługi Monterings- och driftinstruktion

Ważne wskazówki Viktiga informationer

► Wszystkie prace przeprowadzać po

odłączeniu zasilania elektrycznego.

► Genomför alla arbeten i spänningslöst

tillstånd.

► Przed instalacją przepłukać rury!

► Po przeprowadzeniu montażu ustawić

zabezpieczenie przed poparzeniem!

► Armatury należy używać wyłącznie z

oryginalnymi sitkami i zaworami zwrotnymi!

► Armaturę należy poddawać regularnej

kontroli i konserwacji w zależności od

jakości wody, warunków lokalnych i

obowiązujących przepisów.

► Głowicę prysznicową należy zamawiać

oddzielnie.

► Spola igenom rörledningarna före

installation!

► Ställ in skållningsskyddet efter

installationen!

► Använd armaturen endast med originalsilar

och originalåterflödesförhindrare!

► Kontrollera och serva armaturen med

intervaller som bestäms av vattenkvaliteten

samt de lokala förhållandena och de

bestämmelser som gäller där.

► Duschmunstycket måste beställas separat.

Dane techniczne Tekniska data

► Minimalne ciśnienie przepływu 1,5 bar ► Minsta hydrauliska tryck 1,5 bar

► Maximalt drifttryck 10 bar

► Rekommenderat hydrauliskt tryck 1,5-5 bar

► Volymstrom vid 3 bar hydrauliskt tryck

9 l/min

► Volymstrom Bypass vid 3 bar 3 l/min

► Termostatiskt skållningsskydd enligt DIN

EN 1111.

► Maximal driftstemperatur

- Kontinuerlig drift 70 °C

- Kort tid (< 10 min) 80 °C

► Flyttid 5-35 s, inställbar

► Maksymalne ciśnienie robocze 10 barów

► Zalecane ciśnienie przepływu 1,5-5 barów

► Objętościowe natężenie przepływu przy

ciśnieniu 3 barów 9 l/min

► Objętościowe bypass przepływu przy

3 barów 3 l/min

► Termostatyczne zabezpieczenie przed

poparzeniem zgodnie z DIN EN 1111.

► Maksymalna temperatura eksploatacji

-Praca sta

a 70 °C

- Czas krótki (<10 min) 80 °C

► Czas przepływu 5-35 s, z możliwością

ustawienia

ZMI_001_2030056541-F5ST2022_#SALL_#AQU_#V2.fm

- 6 -

Notice de montage et de mise en

service Návod pro montáž a provoz

Remarques importantes Důležité pokyny

► Effectuez tous les travaux quand le

dispositif est hors tension.

►Veškeré práce vykonávejte ve stavu

bez napětí.

► Rincer les conduites avant d’installer !

► Régler le dispositif de protection contre les

brûlures après le montage!

► Před instalací potrubí propláchněte!

► Po úspěšné montáži nastavte ochranu proti

opaření!

► Provozovat armaturu jen s originálními

sítky a zařízeními proti zpětnému toku!

► V závislosti na kvalitě vody, místních

podmínkách a předpisech platných v místě

instalace je nutné provádět v pravidelných

intervalech kontrolu a údržbu armatury.

► Ne faire fonctionner la robinetterie qu'avec

les filtres et clapets de non retour d'origine !

► En fonction de la qualité de l’eau, ainsi que

des conditions et des dispositions locales,

il convient de contrôler et d’entretenir la

robinetterie à intervalles réguliers.

► Le pommeau de douche doit être

commandé séparément.

► Sprchovou hlavici je nutno objednat zvlášť.

Données techniques Technické údaje

► Pression dynamique minimale 1,5 bar ► Minimální průtočný tlak 1,5 bar

► Maximální provozní tlak 10 bar

► Doporučený průtočný tlak 1,5-5 bar

► Prùtok pøi prùtoèném tlaku 3 bar 9 l/min

► Průtok bypass při 3 baru 3 l / min

► Termostatická ochrana proti opaøení podle

normy DIN EN 1111.

► Maximální provozní teplota

- Doba provozu 70 °C

- Krátký čas (< 10 min.) 80 °C

► Doba průtoku nastavitelná 5-35 s

► Pression de service maximale 10 bars

► Pression dynamique recommandée

1,5-5 bars

► Débit volumique pour 3 bars de pression

dynamique 9 l/min

► Débit volumique bypass pour 3 bars 3 l/min

► Protection thermostatique contre les

échaudures selon DIN EN 1111.

► Température de fonctionnement maximale

- Fonctionnement continu 70 °C

- Courte période (< 10 min) 80 °C

► Durée d'écoulement 5-35 s, réglable

- 7 -

ZMI_001_2030056541-F5ST2022_#SALL_#AQU_#V2.fm

Instrucciones de montaje y

servicio Asennus- ja käyttöohje

Indicaciones importantes Tärkeitä ohjeita

► Todos los trabajos deben realizarse con la

tensión de alimentación desconectada.

► Kaikki työt on tehtävä jännitteettömälle

järjestelmälle.

► ¡Enjuagar las tuberías antes de instalar!

► Tras finalizar el montaje, ajustar la

protección contra escaldaduras.

► Huuhtele putkijohdot ennen asennusta!

► Kun asennus on tehty, säädä

palovammasuoja!

► Käytä varusteet vain alkuperäisten sihtien

ja takaisinvirtauksen eston kanssa!

► Hana tulee tarkistaa ja huoltaa säännöllisin

väliajoin veden laadusta, paikallisista

oloista ja paikalla voimassa olevista

määräyksistä riippuen.

► Suihkupää on tilattava erikseen.

► ¡La grifería debe hacerse funcionar

únicamente con los tamices y las válvulas

antiretorno originales!

► En función de la calidad del agua, las

condiciones locales y la legislación vigente,

realizar las inspecciones y el

mantenimiento de la grifería a intervalos

regulares.

► El cabezal de ducha debe pedirse por

separado.

Datos técnicos Tekniset tiedot

► Presión mínima de flujo 1,5 bar ► Vähimmäisvirtauspaine 1,5 bar

► Presión máxima de servicio 10 bares ► Suurin käyttöpaine 10 bar

► Presión de flujo recomendada 1,5-5 bares ► Suositeltava virtauspaine 1,5-5 bar

► Flujo volumétrico con 3 bares de presión

de flujo 9 l/min

► Tilavuusvirta 3 barin virtauspaineella

9 l/min

► Flujo volumétrico bypass con 3 bares de

presión de flujo 3 l/min

► Tilavuusvirta Ohitus 3 barin

virtauspaineella 3 l/min

► Protección termostática frente a

escaldaduras según DIN EN 1111.

► Termostaattinen kuumavesisuoja

DIN EN 1111 mukaan

► Temperatura de servicio máxima ► Maksimaalinen käyttölämpötila

- Funcionamiento continuo 70 °C - Jatkuva käyttö 70 °C

- Tiempo breve (< 10 min) 80 °C - Lyhyt aika (<10 min) 80 °C

► Tiempo de corriente 5-35 s, ajustable ► Juoksuaika 5-35 s, säädettävissä

ZMI_001_2030056541-F5ST2022_#SALL_#AQU_#V2.fm

- 8 -

Istruzioni per il montaggio e

l'uso

Инструкция по монтажу и

вводу в эксплуатацию

Avvertenze importanti Важные указания

► Eseguire tutti i lavori fuori tensione.

► Sciacquare le tubazioni prima di installare!

► A montaggio avvenuto impostare la

protezione dalle scottature!

► Utilizzare la rubinetteria esclusivamente

con i filtri e le valvole antiriflusso originali!

► Controllare e sottoporre a manutenzione

l'apparecchio ad intervalli regolari, in

funzione della qualità dell'acqua, delle

caratteristiche locali e delle vigenti

disposizioni locali.

► La doccetta va ordinata a parte.

► Выполняйте все работы при

отключенном напряжении.

► Перед инсталляцией промыть трубки!

► После произведенного монтажа

настроить защиту от ожогов!

► Эксплуатировать арматуру только с

оригинальными фильтрами и клапанами

обратного течения!

► Арматуру необходимо регулярно

чистить и обслуживать в зависимости от

качества воды, местных условий и

действующих в месте эксплуатации

предписаний.

► Душевая головка заказывается

отдельно.

Specifiche tecniche Технические характеристики

► Pressione idraulica min. 1,5 bar ► Минимальный гидравлический напор

1,5 бар

► Максимальное рабочее давление

10 бар

► Рекомендуемый гидравлический напор

1,5-5 бар

► Объёмный расход при гидравлическом

напоре 3 бар 9 л/мин

► Объёмный расход при Байпас 3 бар

3 л/мин

► Термостатическая система защиты от

ожога горячим паром/жидкостью

согласно стандарту DIN EN 1111.

►

аксимальная рабочая температура

- Непрерывный режим работы 70 °C

- Короткое время (<10 мин) 80 °C

►

Время протекания

5-35 сек.,

регулируемое

► Pressione di esercizio max. 10 bar

► Pressione idraulica consigliata 1,5-5 bar

► Portata volumetrica a 3 bar di pressione

idraulica 9 l/min

► Portata volumetrica bypass a 3 bar 3 l/min

► Protezione antiscottatura termostatica

secondo DIN EN 1111.

► Temperatura massima di esercizio

- Funzionamento continuo 70 °C

- Brevemente (<10 min) 80 °C

► Durata di flusso impostabile da 5-35 s

- 9 -

ZMI_001_2030056541-F5ST2022_#SALL_#AQU_#V2.fm

Montage- en bedrijfsinstructies

Belangrijke aanwijzingen

► Alle werkzaamheden in spanningsloze

toestand uitvoeren.

► Voor installatie buisleidingen spoelen!

► Na de montage de beveiliging tegen

verbranding door te heet weter instellen!

► Armatuur alleen met originele zeven en

terugstroomkleppen gebruiken!

► Afhankelijk van de waterkwaliteit, de

plaatselijke omstandigheden en de

plaatselijke voorschriften de armatuur

regelmatig controleren en onderhouden.

► De douchekop moet apart worden besteld.

Technische gegevens

► Minimale dynamische druk 1,5 bar

► Maximale werkdruk 10 bar

► Aanbevolen dynamische druk 1,5-5 bar

► Volumestroom bij 3 bar dynamische druk

9l/min

► Volumestroom Bypass bij 3 bar 3 l/min

► Thermostatische beveiliging tegen

verbranding volgens DIN EN 1111.

► Maximale bedrijfstemperatuur

- Continubedrijf 70 °C

- Kortstondig (<10 min) 80 °C

► Stromingstijd 5-35 s instelbaar

ZMI_001_2030056541-F5ST2022_#SALL_#AQU_#V2.fm

- 10 -

1. Montage

EN Installation NL Montage CS Montáž

FR Montage PL Montaż FI Asennus

ES Montaje SV Montering RU Монтаж

IT Montaggio

24 mm 5mm

29 mm 8mm

TX 25

1 2

120-160

1.1

1.2

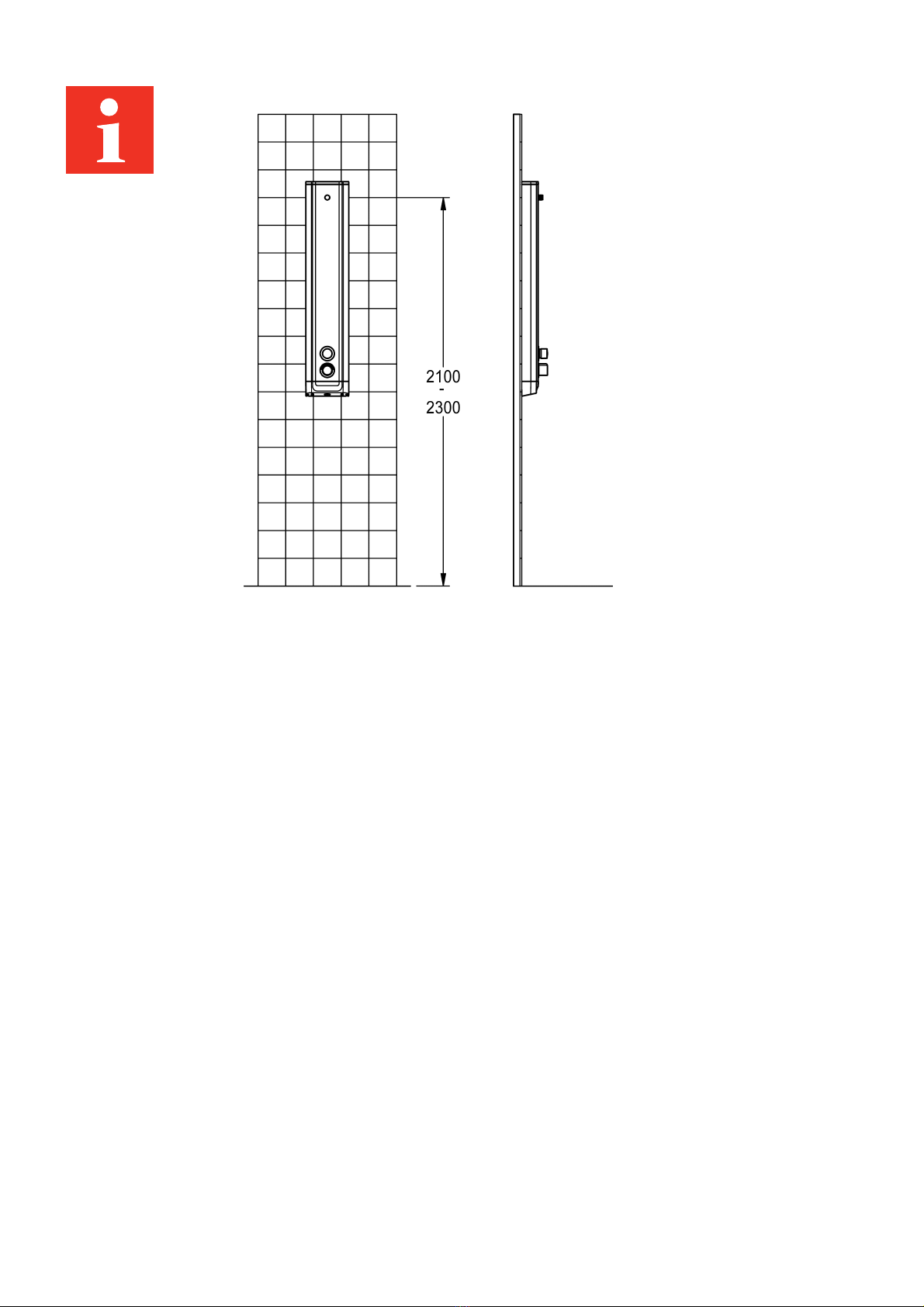

2,14 m - 2,34 m

2.1 2.2 2.3

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Accesorio de baño de Franke

Franke

Franke Janus JSD Series Manual de usuario

Franke

Franke 7612210009501 Manual de usuario

Franke

Franke RODX608 Manual de usuario

Franke

Franke AQUATIMER A3000 Manual de usuario

Franke

Franke HDTX0001 Manual de usuario

Franke

Franke F5LT2001 Manual de usuario

Franke

Franke AQMX0008 Manual de usuario

Franke

Franke AQUATIMER A3000 Manual de usuario

Franke

Franke PRTR0005 Manual de usuario

Franke

Franke CAMPUS CMPX538E Manual de usuario

Franke

Franke RODAN RODX605E Manual de usuario

Franke

Franke ACXX2007 Manual de usuario

Franke

Franke AQRE133 Manual de usuario

Franke

Franke AQUA107 Manual de usuario

Franke

Franke AQUALINE AQLT0053 Manual de usuario

Franke

Franke RODAN RODX605EE Manual de usuario

Franke

Franke MIRANIT F5LT2028 Manual de usuario

Franke

Franke FAID0006 Manual de usuario

Franke

Franke AQUA135 Manual de usuario

Franke

Franke SANW SANW205 Manual de usuario

Franke

Franke CMPX502N Manual de usuario

Franke

Franke ACXX2021 Manual de usuario

Franke

Franke RODX612E Manual de usuario

Franke

Franke CAMPUS HDTX504 Manual de usuario

Manuales populares de Accesorio de baño de otras marcas

DURAVIT

DURAVIT C.1 C15240 0090 Manual

Heatstore

Heatstore HSTRL500WTN Manual de usuario

Sunshower

Sunshower PURE SOLO Manual de usuario

Delabie

Delabie Delabie Sporting 714700 Manual de usuario

Kohler

Kohler K-13056 Instrucciones de montaje

ESS

ESS Container TCL-11 Manual de usuario

Mustee

Mustee 22C Manual de usuario

VITRA

VITRA V-Flow Manual de usuario

baliv

baliv DUK-80.30 T Manual de usuario

Malmet

Malmet B105BT Manual de usuario

bathstore

bathstore Transition H1690MM Guía

BELLOSTA

BELLOSTA Edward 0800/M Manual de usuario

baliv

baliv DU-5160 Manual de usuario

Gessi

Gessi RILIEVO 59011 Manual de usuario

noken

noken VITAE 100188525-N299998810 Manual de usuario

Allen + Roth

Allen + Roth 1142VA-30-201 Manual de usuario

Britex

Britex HBDA Manual de usuario

GRE

GRE DSALC32W Manual de usuario
