Flettner Floor Vent Manual de usuario

Flener Ventilator Ltd, Studio 118, MKBC,

Foxhunter Drive, Milton Keynes, MK14 6GD, UK

T: +44 (0)1908 698901 www.flener.co.uk help@flener.co.uk

Flener is a trademark of Flener Ventilator Ltd

Fle

ner

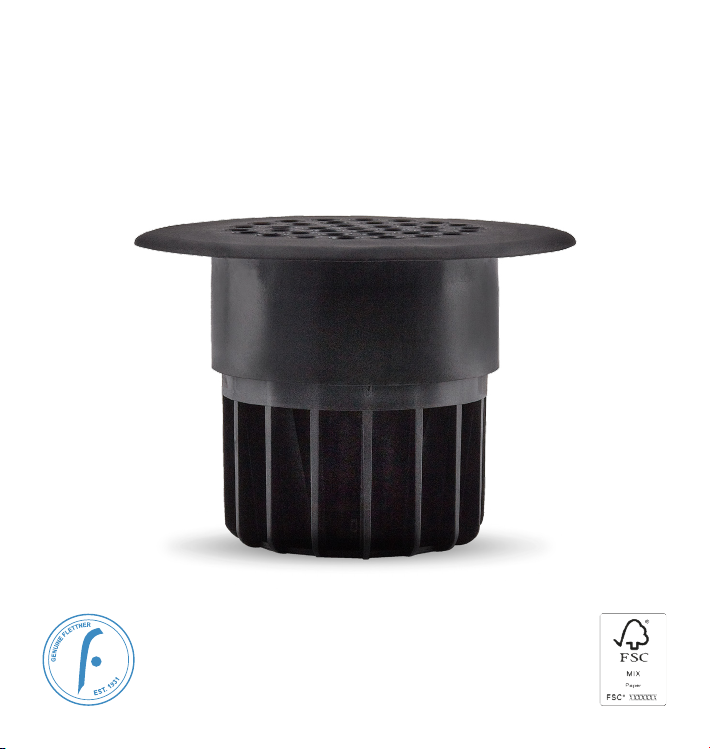

Floor Vent

Universal Floor Ventilator

English - Fiing Instructions

VERY IMPORTANT - Read this first

Make sure that all work is planned, organised and carried out by a competent

person.

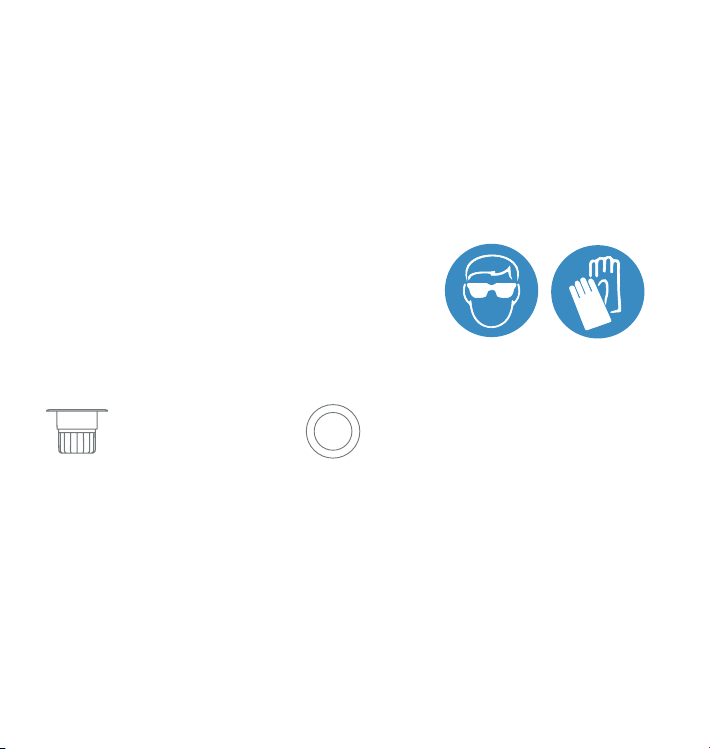

Wear work gloves and safety glasses when fiing the Floor Vent to avoid

injury from sharp metal edges and swarf.

Use of waterproof adhesive sealant is

recommended.

For further resources and assistance,

visit flener.co.uk.

Contents

(A) Preparing the floor

1. Identify a location in the vehicle floor free from fuel tanks, tyres, wiring,

mechanical components, etc.

2. Using the actual size template supplied in figure 1, mark and drill the

2.5mm (⁄”) pilot hole for the hole saw. IMPORTANT Take care to leave

clearance for the Ø 119mm (4.69”) top vent grille.

3. Using an 83mm (3 ⁄”) hole saw, drill the hole for the Flener Floor Vent.

4. Use an appropriate rust inhibitor to treat any bare metal surfaces.

5. Clean the floor where the Flener Floor Vent will be installed.

1 x Floor Vent Gasket1 x Flener Floor Vent

Figure 1

Abbildung 1

Imagen 1

Image 1

Figura 1

Figuur 1

図1

Ø 2.5mm

(⁄”)

Ø 83mm

(3 ⁄”)

Ø 119mm

(4.69”)

Step 1 Step 2 Step 3 Step 4 Step 5 Step 6

(B) Installation

1. Peel o one yellow tape backing on the Floor Vent Gasket and apply the

gasket to the underside of the rim of the Floor Vent.

2. Orient the Floor Vent so that the boom opening/ grille faces towards

the rear of the vehicle or away from any local water spray e.g. wheels.

3. Peel o the second yellow tape backing on the gasket and stick the Floor

Vent down to the floor.

4. Apply pressure for 30 seconds to ensure good adhesion.

5. Apply waterproof adhesive sealant to the floor around the edge of the

Floor Vent gasket.

6. Apply waterproof adhesive sealant to the underside of the floor to fill any

gaps around the Floor Vent.

1. If the Floor Vent is installed correctly there should be no vertical or

lateral movement.

2. If you are unsure of the final installation, please check our frequently

asked questions or contact us for further support.

Deutsch - Montageanleitung

WICHTIG - Bie zuerst lesen

Stellen Sie sicher, dass alle Arbeiten von einer qualifizierten Person geplant,

organisiert und durchgeführt werden.

Tragen Sie bei der Montage des Floor Vent Arbeitshandschuhe und eine

Schutzbrille, um Verletzungen durch scharfe Metallkanten und Späne zu

vermeiden.

Es wird die Verwendung von wasserfestem

Dichtungsklebsto empfohlen.

Weitere Ressourcen und Hilfen finden Sie unter

flener.co.uk.

Inhalt

(A) Vorbereitung des Bodens

1. Suchen Sie eine Stelle im Fahrzeugboden frei von Krastoanks,

Reifen, Verkabelung, mechanischen Komponenten usw.

2. Markieren und bohren Sie mit der in Abbildung 1 gelieferten Schablone

in Originalgröße das 2,5 mm (⁄”) Vorloch für die Lochsäge.

WICHTIG Achten Sie darauf, dass für das obere Lüungsgier mit Ø 119

mm (4,69”) Freiraum bleibt.

3. Bohren Sie mit einer 83 mm (3 ⁄”) Lochsäge das Loch für den Flener

Floor Vent.

1 x Floor Vent Dichtung1 x Flener Floor Vent

4. Verwenden Sie einen geeigneten Rostschutz, um alle blanken

Metalloberflächen zu behandeln.

5. Reinigen Sie den Boden, auf dem der Flener Floor Vent installiert wird.

(B) Einbau

1. Ziehen Sie ein gelbes Klebeband von der Floor Vent Dichtung ab und

bringen Sie die Dichtung an der Unterseite des Randes des Floor Vent

an.

2. Richten Sie den Floor Vent so aus, dass die untere Önung/das Gier

zum Fahrzeugheck zeigt oder von örtlichem Spritzwasser, z. B. den

Rädern, entfernt ist.

3. Ziehen Sie das zweite gelbe Klebeband von der Dichtung ab und kleben

Sie den Floor Vent auf den Boden.

4. Drücken Sie ihn 30 Sekunden lang fest, um eine gute Haung zu

gewährleisten.

5. Tragen Sie um den Rand der Floor Vent Dichtung herum wasserfesten

Abdichtungskleber auf den Boden auf.

6. Tragen Sie wasserfesten Abdichtungskleber auf die Unterseite des

Bodens auf, um alle Lücken um den Floor Vent herum zu füllen.

1. Bei ordnungsgemäßer Installation des Floor Vent gibt es keine vertikalen

oder seitlichen Bewegungen.

2. Wenn Sie sich bei der endgültigen Installation nicht sicher sind, lesen

Sie bie unsere häufig gestellten Fragen oder kontaktieren Sie uns für

weitere Hilfe.

Español – Instrucciones de montaje

MUY IMPORTANTE – Rogamos lea esto primero

Asegúrese de que el trabajo sea planificado, organizado y realizado por una

persona capacitada.

Utilice guantes de trabajo y gafas de seguridad durante la instalación del

Floor Vent para evitar accidentes causados por los bordes metálicos afilados

y rugosidades.

Se recomienda el uso de un sellador adhesivo

resistente al agua.

Para más información y asistencia, visite

flener.co.uk.

Contenido

(A) Preparación del suelo

1. Identifique un lugar en el suelo del vehículo libre de tanques de

combustible, neumáticos, cableado, componentes mecánicos, etc.

2. Luego utilice la plantilla a escala real facilitada en la imagen 1 para

marcar y taladrar dos agujeros iniciales de 2,5mm (⁄”) para la sierra

perforadora.

IMPORTANTE: Asegúrese de dejar espacio para la rejilla del ventilador

superior de Ø 119mm (4.69”).

1 x Junta de Floor Vent1 x Flener Floor Vent

3. Con una sierra perforadora de 83mm (3 ¼”), taladre el agujero del

Flener Floor Vent.

4. Use un inhibidor de óxido para tratar cualquier superficie metálica que

haya quedado visible.

5. Limpie el suelo donde se va a colocar el Flener Floor Vent.

(B) Instalación

1. Retire el protector de la cinta amarilla de una de las Juntas del Floor

Vent y coloque la Junta en la parte inferior del borde del Floor Vent.

2. Oriente el Floor Vent de manera que la apertura/rejilla inferior este

mirando hacia la parte trasera del vehículo o en dirección contraria a

cualquier chorro de agua local, p.ej., ruedas.

3. Retire el segundo protector de la cinta amarilla de la Junta y fije el Floor

Vent en el suelo.

4. Aplique presión durante 30 segundos para garantizar una buena

adhesión.

5. Aplique el sellador adhesivo resistente al agua al suelo alrededor del

borde de la Junta del Floor Vent.

6. Aplique el sellador adhesivo resistente en el lado inferior del suelo para

rellenar cualquier ranura alrededor del Floor Vent.

1. Si el Blanking Plate está correctamente instalado, no debería haber

movimiento lateral ni vertical.

2. En caso de duda con la instalación final, lea el apartado de preguntas

frecuentes o contáctenos para más información.

Français - Instructions de montage

TRÈS IMPORTANT - Lisez ceci en priorité

Assurez-vous que tous les travaux sont planifiés, organisés et exécutés par

une personne compétente.

Portez des gants de travail et des lunees de sécurité lors de l’installation

du Floor Vent pour éviter les blessures causées par les bords métalliques

tranchants et les copeaux.

L’utilisation d’un mastic adhésif imperméable

est recommandée.

Pour plus de ressources et d’assistance,

visitez flener.co.uk.

Contenu

(A) Préparation du sol

1. Identifiez un emplacement dans le plancher du véhicule exempt

de réservoirs de carburant, de pneus, de câbles, de composants

mécaniques, etc.

2. À l’aide du gabarit de taille réelle fourni dans l’image 1, marquez et

percez le trou pilote de 2,5 mm (⁄”) pour la scie-cloche.

IMPORTANT Veillez à laisser un espace libre pour la grille d’aération

supérieure Ø 119 mm (4,69”).

1 x Joint Floor Vent1 x Flener Floor Vent
