FITO PRODUCTS CO2-O2 Instrucciones de montaje
MANUAL CO2-O2 VERS 23-2.
CO2-O2:
Luchtkwaliteitsmonitor
Moniteur de qualité de l'air
Luftqualitätsmonitor
Air quality monitor
Handleiding voor installatie en instellingen pagina 2
Manuel d’installation et de réglages page page 13
Installations- und Einrichtungsanleitung Seite 22
Installation and Setup Guide Page 34
Fito Products BV - www.fito.eu - info@fito.eu
- 2 -
Luchtkwaliteitsmonitor
CO2 meter
Model: CO2-O2
Deze FITO Luchtkwaliteitsmonitor geeft omgevings- en historische metingen van CO2-
concentratieniveaus, temperatuur en vochtigheid. Waarschuwt gebruikers met geluidsalarm,
stemcommando's en LED tekens. Alle metingen worden direct op het LCD-scherm weergegeven
met LED-statusindicatoren voor snelle referentie.
Voldoet aan: EN 50543:2011+AC:2014
De CE-markering aangebracht op dit product bevestigt
dat het voldoet aan de Europese Richtlijnen die van
toepassing zijn voor dit product.
Specificaties:
Werkspanning: DC 5V (voedingsadapter 5V/1A
Batterij: Verzegelde oplaadbare lithium batterij,
bedrijfstijd 12 uur.
Stand-by verbruik: ≤ 50 mA
Sensor type: niet-dispersieve infrarood (NDIR)
Vereist 24 uur kalibratie
CO2 meetbereik: 400 ppm tot 5000 ppm
Nauwkeurigheid: ± 50 ppm ± 5% van de meting
CO2 meting, resolutie en reactietijd: 1 ppm, T63, < 60s
Temperatuurmeetbereik: -5⁰C tot 50⁰C
- 3 -
Nauwkeurigheid: ± 1⁰C
Temperatuur, resolutie en reactietijd: 0,1⁰ C, T63, < 60s
Vochtigheid meetbereik: 0% tot 99% RH
Nauwkeurigheid: ± 5% RH
Vochtigheid, resolutie en reactietijd: 1%, T63 < 90s
Werkomgeving: -5⁰C - 50⁰C & 0% - 90% RH
Opslagomgeving: -10⁰C - 60⁰C & 0% - 95% RH
Beschermklasse: IP40
Levensduur product: 10 jaar
Garantie: 2 jaar
Product overzicht
Model CO2-O2, kooldioxide (C02), temperatuur en vochtigheid monitor is voorzien van een zeer
nauwkeurige NDIR kooldioxide sensor, temperatuur- en vochtigheidssensorchip. Het product is
ontworpen voor het controleren van kooldioxide niveaus, temperatuur en vochtigheid binnen in een
verblijfsruimte.
Wanneer het kooldioxidegehalte de aanbevolen vooraf ingestelde waarde overschrijdt, geeft de
monitor een visuele en geluidsmelding.
•Alarm geluid
•Gesproken alarm
•Stoplicht LED-indicator groen-geel-rood
•Alarmmelding op display
Deze Luchtkwaliteitsmonitor wordt bij installatie automatisch maximaal 24 uur lang gekalibreerd en
zal dit iedere zeven dagen herhalen.
Wanneer de Luchtkwaliteitsmonitor echter gedurende lange tijd hoge CO2 concentratie meet, is
regelmatige handmatige kalibratie noodzakelijk.
Zie Handmatige CO2 meting kalibratie
Dit product is uitsluitend geschikt voor gebruik binnen.
- 4 -
Kooldioxide gehaltes en richtlijnen
Delen per miljoen:
< 400 PPM
Normaal buitenlucht niveau
400 - 1000 PPM
Binnenruimte met goede luchtcirculatie.
> 1000 PPM
Slechte luchtkwaliteit, ventilatie vereist. Kan klachten van vermoeidheid en
sufheid veroorzaken.
> 2000 PPM
Toename van vermoeidheid, hoofdpijn en lagere concentratie niveau.
> 5000 PPM
Maximale concentratie toegestaan op een werkplek voor maximaal 8 uur.
Productkenmerken:
•Groot LCD scherm dat duidelijk toont:
•CO2 concentratie (PPM)
•Temperatuur (⁰C of ⁰F)
•Luchtvochtigheid (%RH)
•Digitale klok
•7 dagen CO2 concentratie geschiedenis.
•Automatische 24 uurs kalibratie.
•CO2, NDIR-infraroodsensor met een levensduur van 10 jaar.
•Stoplicht LED-indicator groen-geel-rood
•Alarmgeluid en gesproken waarschuwing in een vooraf ingestelde taal. Nederlands, Frans,
Duits, Engels, Italiaans en Spaans.
•Ingebouwde oplaadbare batterij, bedrijfstijd 12 uur.
•Zelfaanpassende helderheid van het LCD-scherm en LED indicatoren. (nachtmodus)
•Wandmontage en vrijstaande installatie mogelijk.
- 5 -

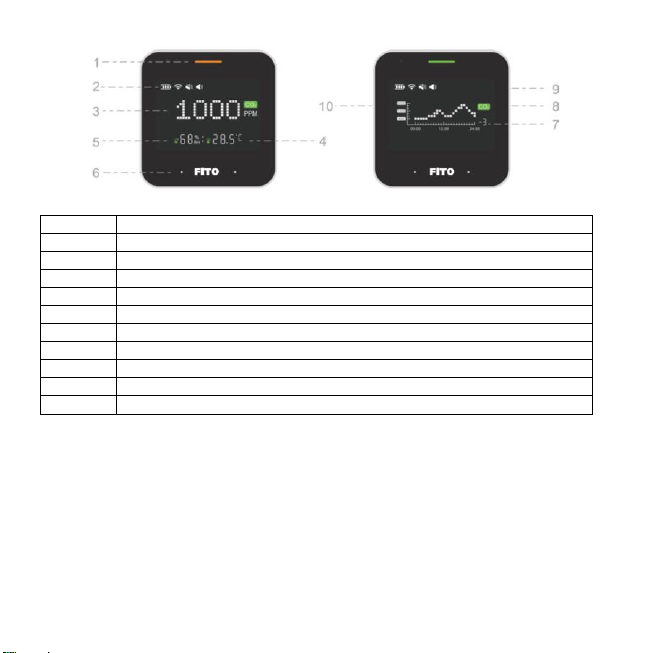

Nummer:
Functie:
1.
Stoplicht LED-indicator groen-geel-rood
2.
Statusbalk, batterij en geluid
3.
CO2 concentratie (PPM)
4.
Temperatuur (⁰C of ⁰F)
5.
Vochtigheid (%RH)
6.
Drukknoppen
7.
Geschiedenis CO2 concentraties
8.
Zijkant van de monitor: Speaker
9.
Achterkant van de monitor: Aansluiting adapter
10.
Achterkant van de monitor: Aan/Uit knop
Installatie:
•Verwijder de bevestigingsbeugel door de monitor tegen de klok in te draaien terwijl u de
bevestigingsbeugel op z’n plek houdt.
•Sluit de adapter aan.
•Zet de aan/uit knop op aan
•Het welkom logo verschijnt op het LCD scherm
•De monitor heeft 30 seconden nodig om op te warme en zich te kalibreren.
- 6 -
Deze Luchtkwaliteitsmonitor kan zowel aan de muur bevestigd worden als op een bureau geplaatst
worden.
De CO2-monitor heeft een luchtstroom nodig om correct te functioneren, daarom mag het niet
worden geïnstalleerd in een ruimte die de vrije beweging van lucht kan beperken.
Luchtkwaliteitsmonitor moet worden geïnstalleerd:
Indien aan de muur gemonteerd:
•Tussen 1,4 m en 1,6 m vanaf de vloer.
•Meer dan 15 cm van het plafond en muur.
Luchtkwaliteitsmonitor mag niet worden geïnstalleerd:
•Waar het belemmerd kan worden, bijvoorbeeld door gordijnen, jaloezieën of meubels.
•Naast een deur of raam, of naast een luchtrooster of een soortgelijke ventilatieopening.
•In zeer stoffige ruimtes.
•In de buurt van warmtebronnen en in direct zonlicht of andere thermische straling.
•In ruimtes met ontploffingsgevaar.
•In industriële omgeving met langdurig hoge CO2 concentraties.
Vervoer, installatieproces en andere handelingen tijdens de werking van de monitor kunnen leiden
tot vermindering van de detectienauwkeurigheid van de NDIR kooldioxidesensor.
Hel kalibratiealgoritme corrigeert de drift gedurende een werkperiode van 24 uur.
Als bij het opstarten duidelijke afwijkingen optreden of 1500 PPM wordt overschreden, kan dit snel
worden gecorrigeerd door handmatig te kalibreren.
Voor details, zie Handmatige CO2 meting kalibratie:
- 7 -
Installatie aan de muur:
•Selecteer de geschikte installatieplaats voor de Luchtkwaliteitsmonitor. Controleer dat er geen
leidingen op de locatie in de muren lopen.
•Verwijder de bodemplaat door deze tegen de klok in te draaien .
•Markeer de montagegaten in de bodemplaat en boor de gaten ( gebruik een 5 mm boor). De
benodigde diepte is 30 –40 mm.
•Plaats de pluggen in de gaten en bevestig de schroeven in de bodemplaat.
•Draai de Luchtkwaliteitsmonitor op de bodemplaat, met de klok mee.

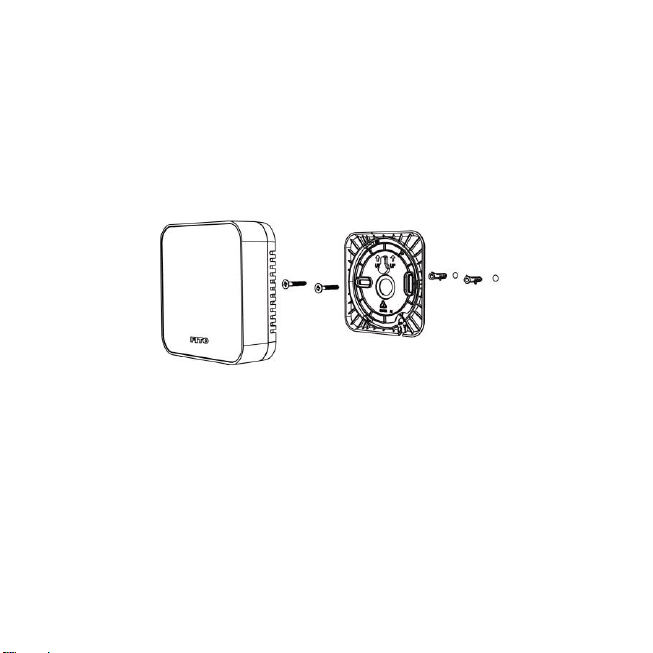

•Zie onderstaand schematische tekening van de muurbevestiging.
Functionaliteiten:
Licht en geluidsmeldingen:
De standaard waarschuwingswaarde van de concentratie van CO2 is ingesteld op 1000 PPM en de
alarmwaarde op 1500 PPM
•Wanneer de concentratie CO2 lager is dan 1000 PPM zal de LED indicator groen van kleur zijn.
•Wanneer de concentratie CO2 hoger is dan 1000 PPM, maar lager dan 1500 PPM, zal de LED
indicator geel van kleur zijn.
•Wanneer de concentratie CO2 hoger is dan 1500 PPM zal de LED indicator rood van kleur zijn.
De Luchtkwaliteitsmonitor zal ook een geluidsalarm met gesproken alarm laten klinken.
- 8 -
Temperatuur en vochtigheid bereik overschrijding:
•Het temperatuur meetbereik is -5 °C tot 50 °C of 23 °F tot 122 °F. Wanneer de
omgevingstemperatuur het bereik overschrijdt, zal de Luchtkwaliteitsmonitor een alarm geven.
•Het meetbereik van de vochtigheid is van O tot 99%RH. Wanneer de omgevingsvochtigheid
99%RH overschrijdt, zal de Luchtkwaliteitsmonitor een alarm geven.
LED indicatoren:
•De stoplicht LED indicator is altijd aan wanneer de Luchtkwaliteitsmonitor aangesloten is op het
lichtnet.
•De stoplicht LED indicator knippert bij gebruik van de batterij.
•De statusbalk geeft de capaciteit van de batterij weer.
•Wanneer de batterij bijna leeg is knippert zowel de gele Stoplicht LED-indicator als het
batterijstatusteken. Tevens klikt er een gesproken waarschuwing.
Automatische aanpassing van de intensiteit van het LCD scherm:
•Wanneer de temperatuur, vochtigheid en CO2 concentratie zich binnen het normale bereik
bevinden en het omgevingslicht laag is, wordt de helderheid van het scherm en de LED-
indicatoren automatisch gedimd.
•Wanneer de CO2 concentratie boven 5000 PPM komt of wanneer de temperatuur en of
vochtigheid buiten het normale bereik komt zal de helderheid automatisch hersteld worden.
Weergavemodi:
Geschiedenis CO2 metingen:
Veeg tussen de twee knoppen naar rechts, herhaal dit voor de dag
eerder etc. Om terug te keren naar de standaard weergave veeg naar
links.
- 9 -
Wisselen tussen de drie mogelijke schermmodi:
1. CO2 concentratie –Temperatuur –Luchtvochtigheid
2. Digitale klok –Temperatuur –Luchtvochtigheid
3. CO2 concentratie –Digitale klok
Druk op de linker knop om te wisselen tussen de schermmodi.
Instellingen:
Temperatuur weergave wijzigen:
Druk zo’n 3 seconden op de linker knop om te schakelen tussen de temperatuur weergave Celsius
en Fahrenheit.
De klok instellen:
•In de Digitale klok –Temperatuur –Luchtvochtigheid modus houd de linker en de rechter knop
zo’n 3 seconden ingedrukt totdat de klok begint te knipperen.
•Druk kort op de linker knop om de uren te wijzigen
•Druk kort op de linker knop om de minuten aan te passen.
De ingestelde tijd wordt automatisch opgeslagen bij 15 seconden inactiviteit.
Geluid en gesproken meldingen instellen:
Het geluid uit en aan zetten:
•Druk de rechter knop 3 seconden in om gesproken meldingen uit/aan te zetten. In de
statusbalk verschijnt een streep door het icoontje van een luidspreker wanneer het geluid is
uitgeschakeld.
- 10 -
De gesproken taal instellen:
•Druk de linker- en rechterknop tegelijkertijd in voor 10 seconden om het taalkeuzemenu te
openen.
•De afkorting van de geactiveerde taal verschijnt.
•Druk kort op de rechter knop om naar de volgende taal te navigeren:
NL: Nederlands EN: Engels DE: Duits
FR: Frans IT: Italiaans ES: Spaans
De taalkeuzemenu wordt afgesloten door 15 seconden inactiviteit of door kort op de linker knop te
drukken.
Handmatige CO2 meting kalibratie:
Deze Luchtkwaliteitsmonitor wordt automatisch gekalibreerd.
Wanneer de Luchtkwaliteitsmonitor echter gedurende lange tijd hoge CO2 concentratie meet, is
regelmatige handmatige kalibratie noodzakelijk.
•Plaats de Luchtkwaliteitsmonitor buiten in de frisse lucht
•Houd de linker en de rechter knop zo’n 20 seconden ingedrukt om de handmatige kalibratie te
starten
•240 verschijnt in het scherm
•Druk kort op de rechterknop om het aftellen te starten
•De CO2 concentratie wordt 6 seconden na het aftellen weergegeven.
•De Luchtkwaliteitsmonitor is nu gekalibreerd op 400 PPM.
De handmatige kalibratie wordt afgesloten door 15 seconden inactiviteit of door kort op de linker
knop te drukken.
Belangrijk!
Wanneer de Luchtkwaliteitsmonitor weer op locatie wordt geplaats zal deze maximaal 24 uur lang
de automatische kalibratie uitvoeren.
Wordt de Luchtkwaliteitsmonitor gebruikt in industriële omgeving dan is regelmatige handmatige
kalibratie vereist.
