Fiesta EZT34535-T407 Manual de usuario

Outdoor Gas Barbeque / Grill

MODEL/MODELO -

Assembly Manual

Manual De la Asamblea

Please follow these instructions carefully. Much of

the hardware required to assemble this grill is in an

individually sealed bag that is identified with

respect to its application. These sealed bags will be

referenced in the appropriate assembly step.

Siga por favor estas instrucciones cuidadosamente.

Mucho del hardware requerido para montar esta

parrilla est· en un bolso individualmente sellado que

se identifique con respecto a su uso. Estos bolsos

sellados ser· n referidos al paso apropiado de la

asamblea.

WARNING ADVERTENCIA

Failure to follow all manufacturer's instructions

could result in serious personal injury and/or

property damage.

La falta de seguir las instrucciones de todo el

fabricante podÌa dar lugar a daÒos corporales

y/o a daÒos materiales serios

CAUTION /PRECAUCI”N

Some parts may contain sharp edges- especially as

noted in manual!wear protective gloves if necessary.

Algunas piezas pueden contener los bordes

agudos °- especialmente seg˙n lo observado

en manual! guantes protectores del desgaste en

caso de necesidad .

Fiesta Gas Grills LLC

One Fiesta Dr., Dickson TN, USA 37055

CUSTOMER SERVICE

TOLL FREE 1-800-396-3838

SERVICIO DE CLIENTE

PEAJE LIBREMENTE 1-800-396-3838

THIS GRILL IS FOR OUTDOOR USE

ONLY

Caution:

Read and follow all Saftey Statements, Assembly

Instructions, and Use and Care Manual Directions

before attempting to assemble and cook.

Installer / assembler:

Leave these instructions with consumer.

To Consumer:

Keep this manual for future reference.

ESTA PARRILLA EST¡ PARA EL USO

AL AIRE LIBRE SOLAMENTE

PrecauciÛn: Lea y siga todas las declaraciones de

Saftey, instrucciones de montaje, y uso y cuide las

direcciones manuales antes de procurar montar y

cocinar.

Instalador/ensamblador: Deje estas instrucciones

con el consumidor.

Al Consumidor:

Guarde este manual para la referencia futura.

NO TOOLS REQUIRED!

NINGUNAS HERRAMIENTAS

REQUIRIERON

EZT34535-T407

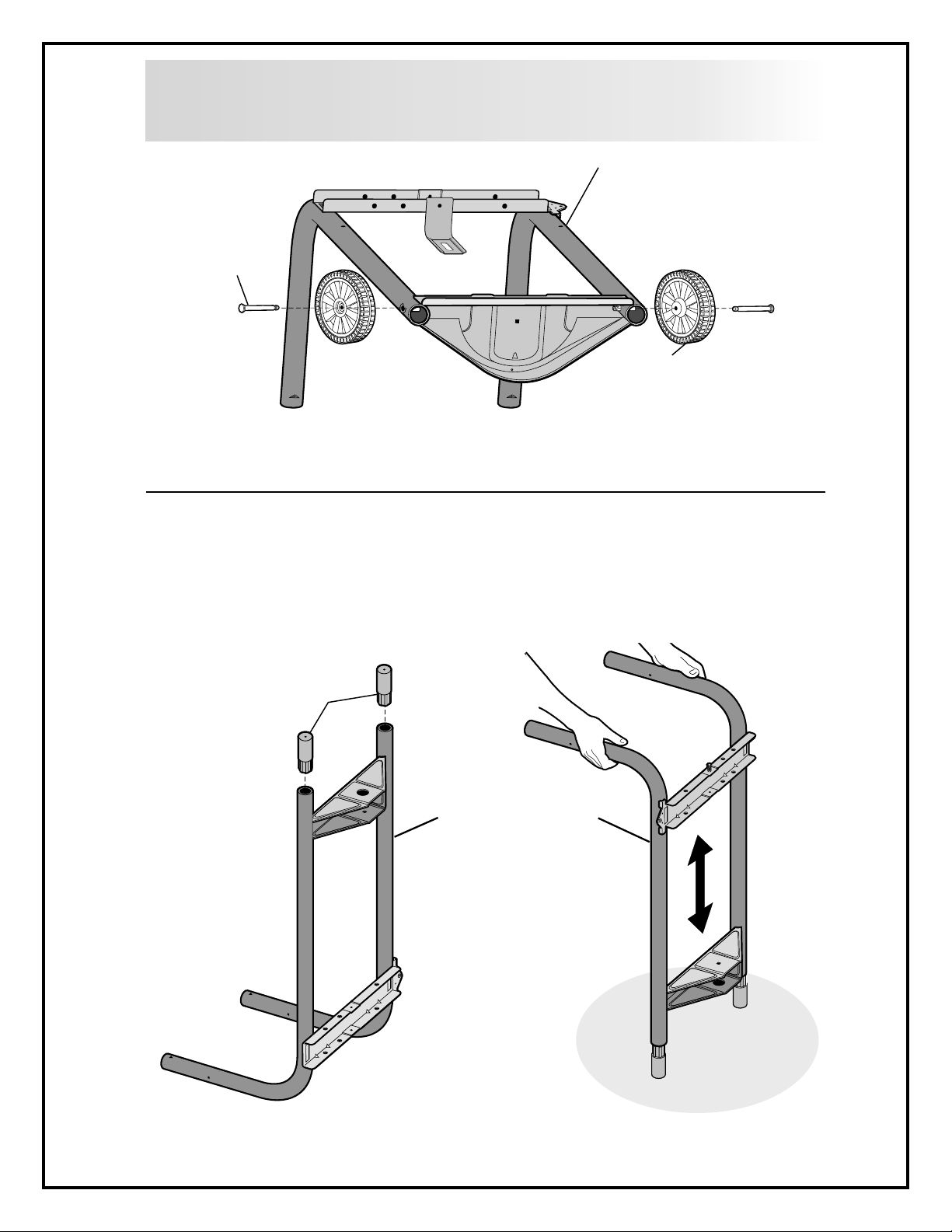

Install Wheels

Instalará las ruedas

Wheel

Rueda

Axle

árbol

Place Axle Through Wheel Center. Push Axle into Clip

Until it Snaps in Place.

Acomoda el árbol a través de centro de la rueda. Empuje el

árbol en el clip hasta que se encaja a presión en lugar.

Leg Extensions

Extensiones de la pierna

WHEELS AND LEG EXTENSIONS

RUEDAS Y EXTENSIONES DE LA PIERNA

Install Leg Extensions.

Position LEFT LEG ASSEMBLY as Shown and Insert Leg Extensions.

Turn Assembly Over and Tap Leg Extensions Against a Hard Surface

(If Necessary) Until Fully Seated.

Instalar las extensiones de la pierna. Acomoda el ensamblaje izquierdo de la

pierna según lo mostrado e inserte las extensiones de la pierna. Dé vuelta al

ensamblaje las extensiones excesivas y de la etiqueta de la pierna contra una

superficie dura (en caso de necesidad) hasta que está asentado completamente.

Right Hand Leg Assembly

Asamblea De la Pierna De

la Mano De Rigth

Left Hand Leg Assembly

Asamblea De la Pierna De

la Mano izquierda

Cross Member

miembro cruzado

Channel Clamp

abrazadera del canal

Carriage Bolt

El Cerrojode coche

Cup Washer

arandela de la taza

Wing Nut

La Nuez del ala

Left End

Bottom Support

ayuda del fondo

del extremo izquierdo

1/4" - 20 X 2-1/2" Carriage Bolt

1/4” - 20 X 2-1/2” El Cerrojo del coche

Cup Washer

arandela de la taza

1/4" Wing Nut

La Nuez del ala

Channel Clamp Installed

Abrazadera Del Canal Instalada

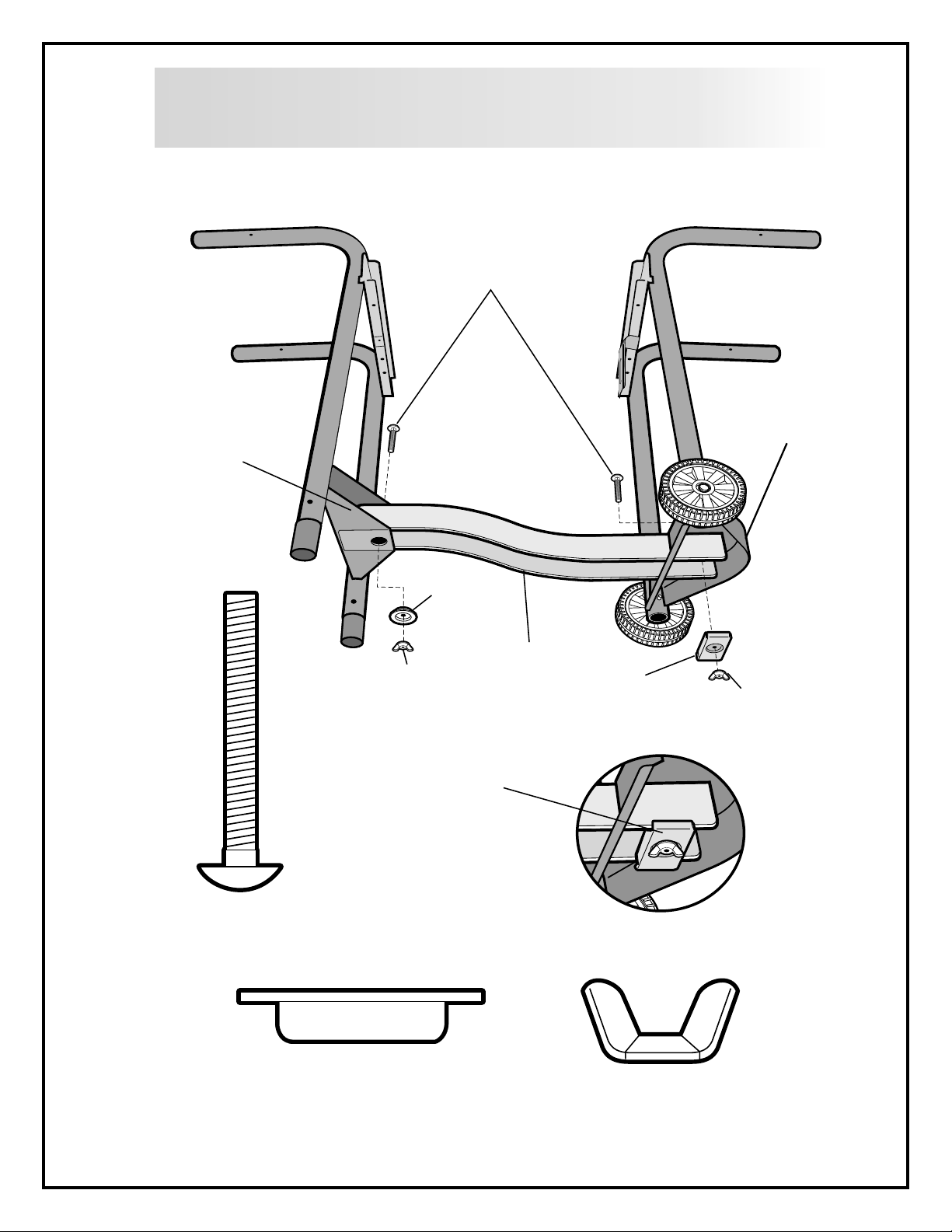

Install Cross Member as Shown.

Instalar a miembro cruzado según lo mostrado.

Wing Nut

La Nuez del ala

Right End (Tank)

tanque del extremo

(derecho)

CHASSIS ASSEMBLY

ASAMBLEA DE CHASIS

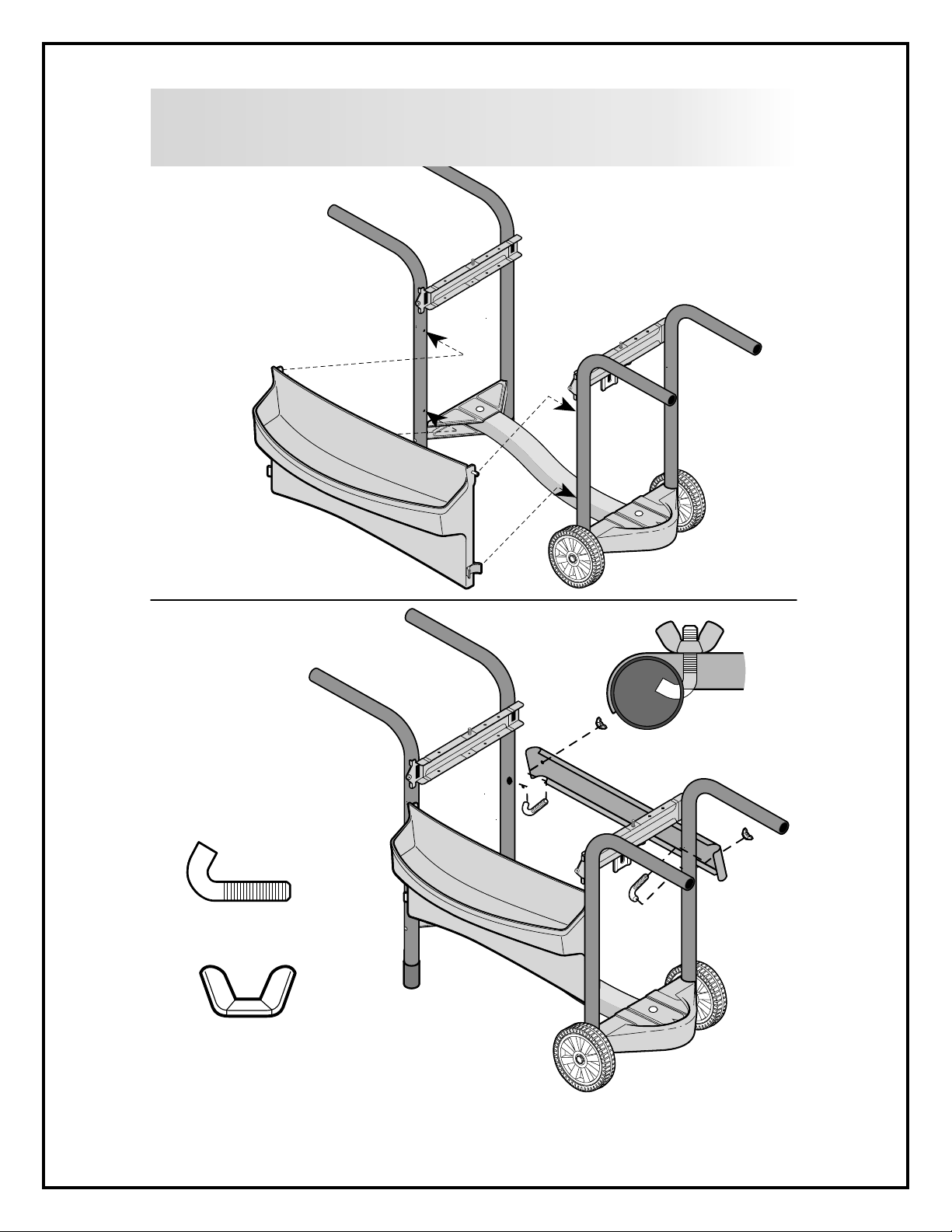

Install Front Panel.

Instalar el Panel Delantero

1/4-20 J BOLT

1/4-20 Wing Nut

1/4 PERNO De J

1/4-20 la muez del ala

Install Back Support

Instale detrás la ayuda

FRONT PANEL AND BACK SUPPORT

PANEL DELANTERO Y AYUDA TRASERA

Locate hardware in back

support bag pack.

Localice el hardware en paquete

trasero del bolso de la ayuda.

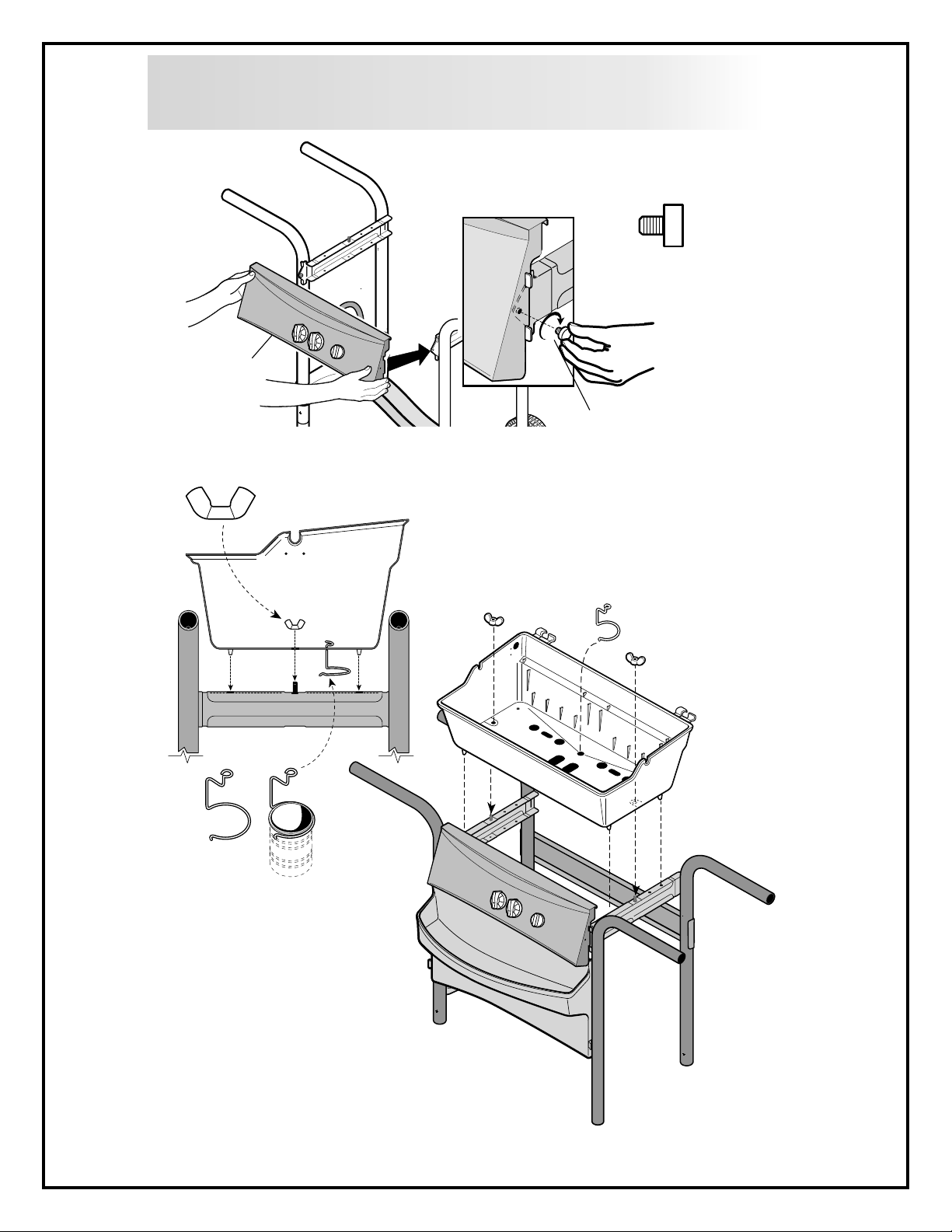

Install Base Casting and Grease Cup Clip

Instalar el bastidor bajo y engrase el clip de la taza

Soup Can not Supplied with Grill.

La sopa no puede provisto de la parrilla.

Attach Screw as Shown.

Tornillo según lo mostrado.

Install Console

as Shown.

Instalar consola

según lo mostrado.

Installation of Console to Leg Assembly.

Instalación de la consola al ensamblaje de la pierna.

CONSOLE AND BASE

CONSOLA Y BASE

Console Mounting Screw

Tornillo De Montaje

De la Consola

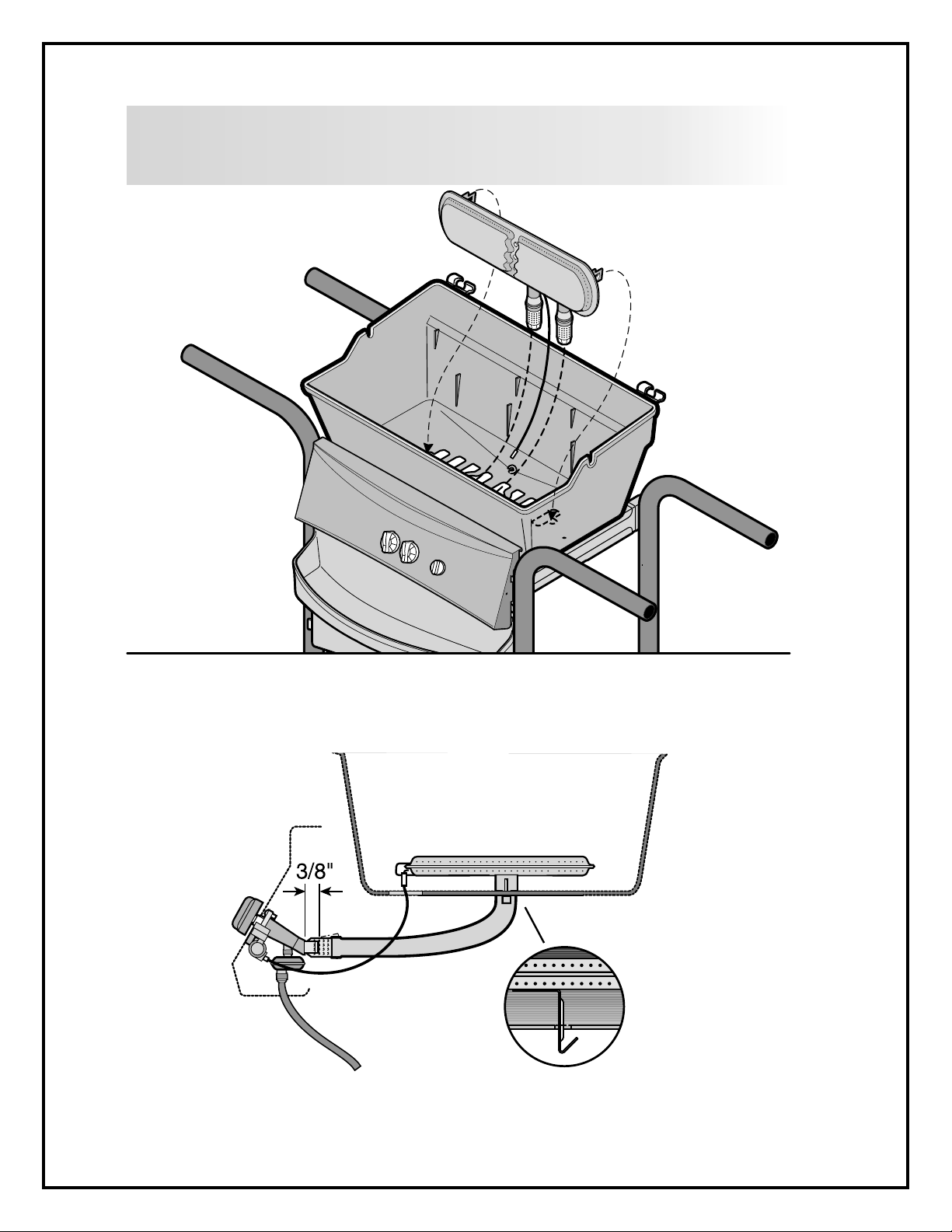

Install Bar Burner as Shown.

Instale la hornilla de la barra

según lo demostrado.

BURNER AND IGNITER

HORNILLA Y ENCENDEDOR

Enlarged View of

Burner Installed.

Vista agrandada de

la hornilla instalada.

Hook Electrode wire to igniter.

Alambre del electrodo del gancho al encendedor.

Note: Be Sure Valves Fit into Burner Tubes During Console Installation.

Nota: Este seguro que las válvulas encaje bien durante la instalación de

la consola.

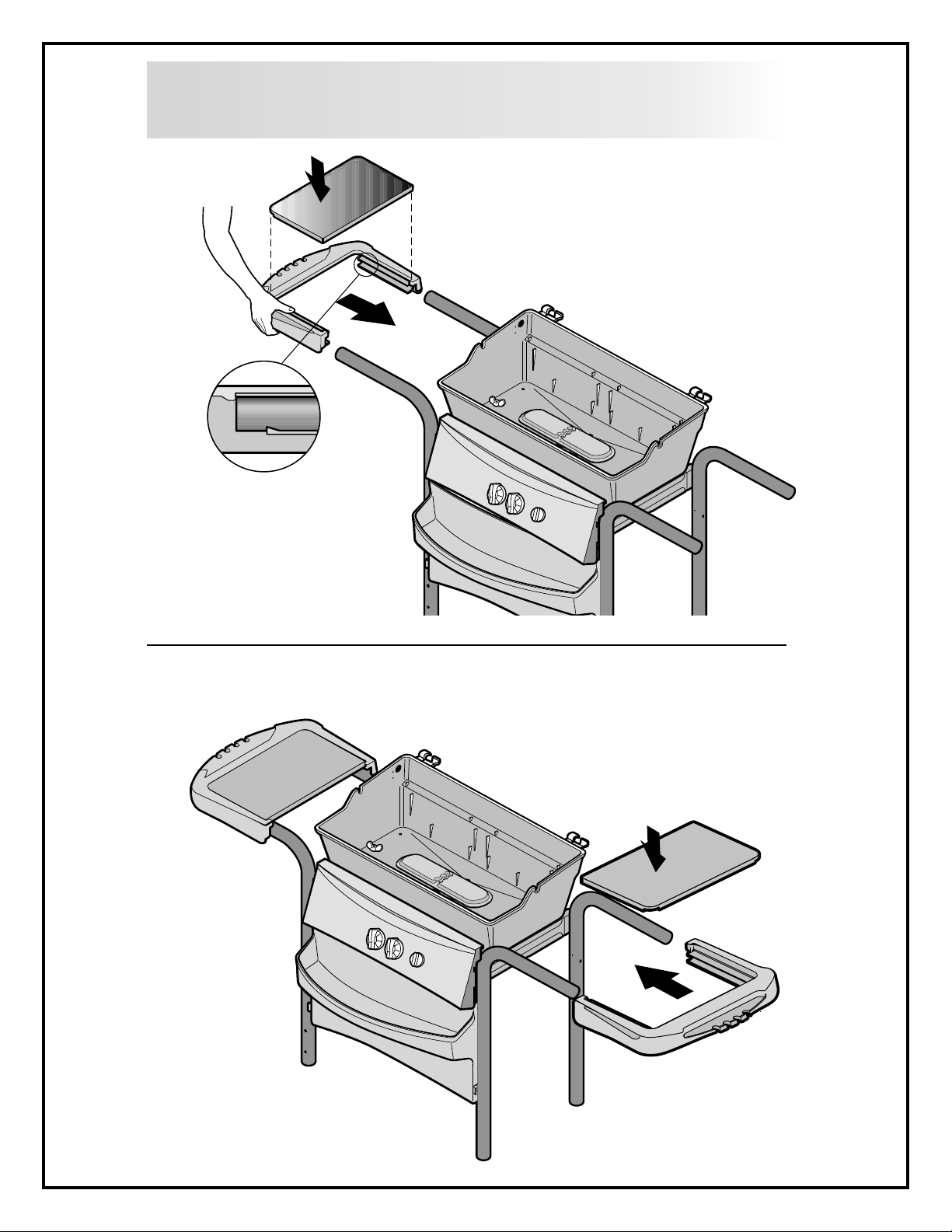

SHELF AND INSERT

ESTANTE Y RELLENO

Install Side Shelf.

Instalar el desvío

lateral del estante.

Slide Shelf onto Legs.

Tabs on Underside of Shelf

will Snap into Notches as Shown.

Resbale el estante sobre las piernas.

Las tabulaciones en el superficie

inferior del estante se encajarán a

presión hacia muescas según lo

mostrado.

Install Side Shelf.

Instalar el desvío

lateral del estante.

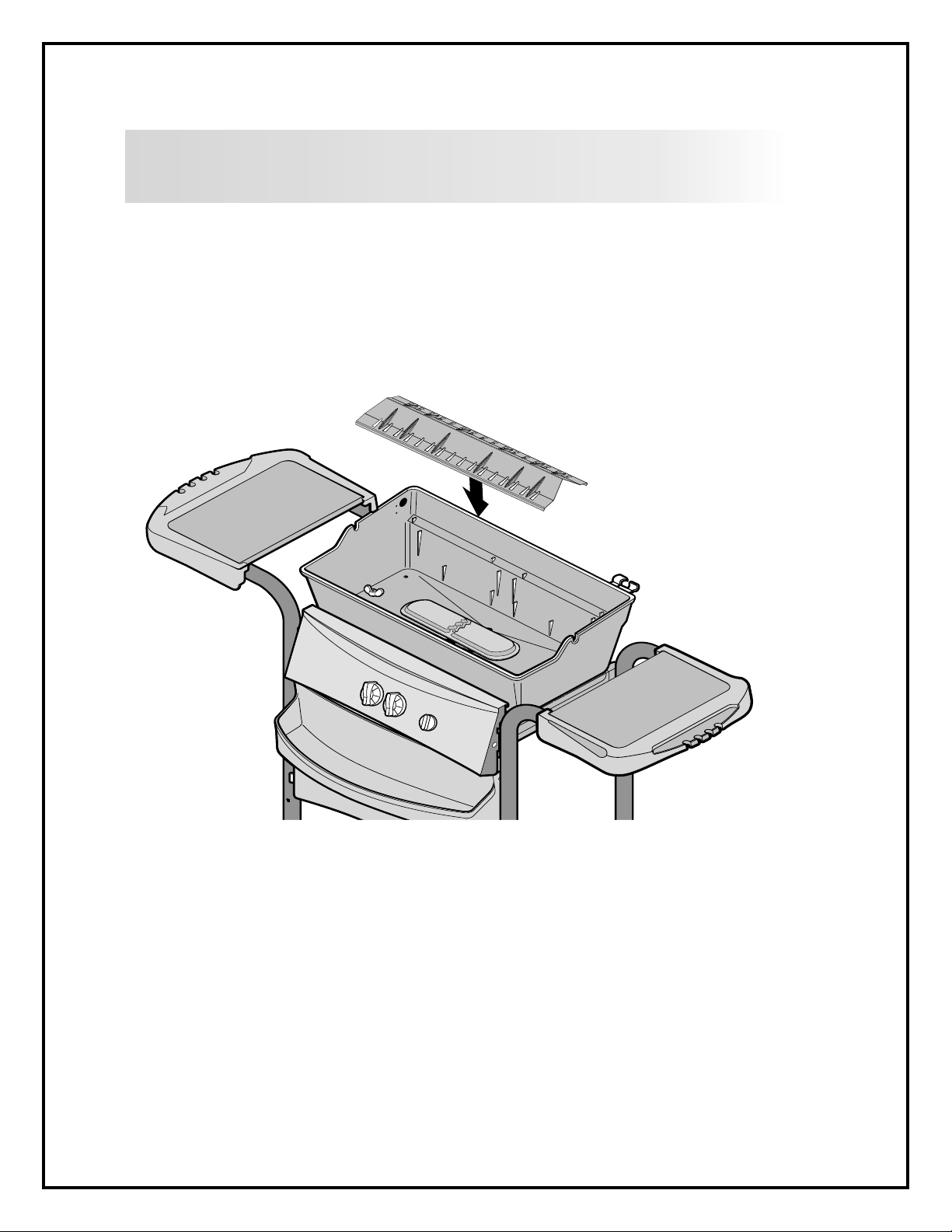

HEAT TENT

TIENDA DEL CALOR

Install Heat Tent as Shown.

Instale tienda del calor según

lo demostrado.

Note: Some parts may have sharp

edges or burrs. Handle with care.

Nota: Algunas piezas pueden tener

bordes o rebabas agudos.

Dirija con cuidado

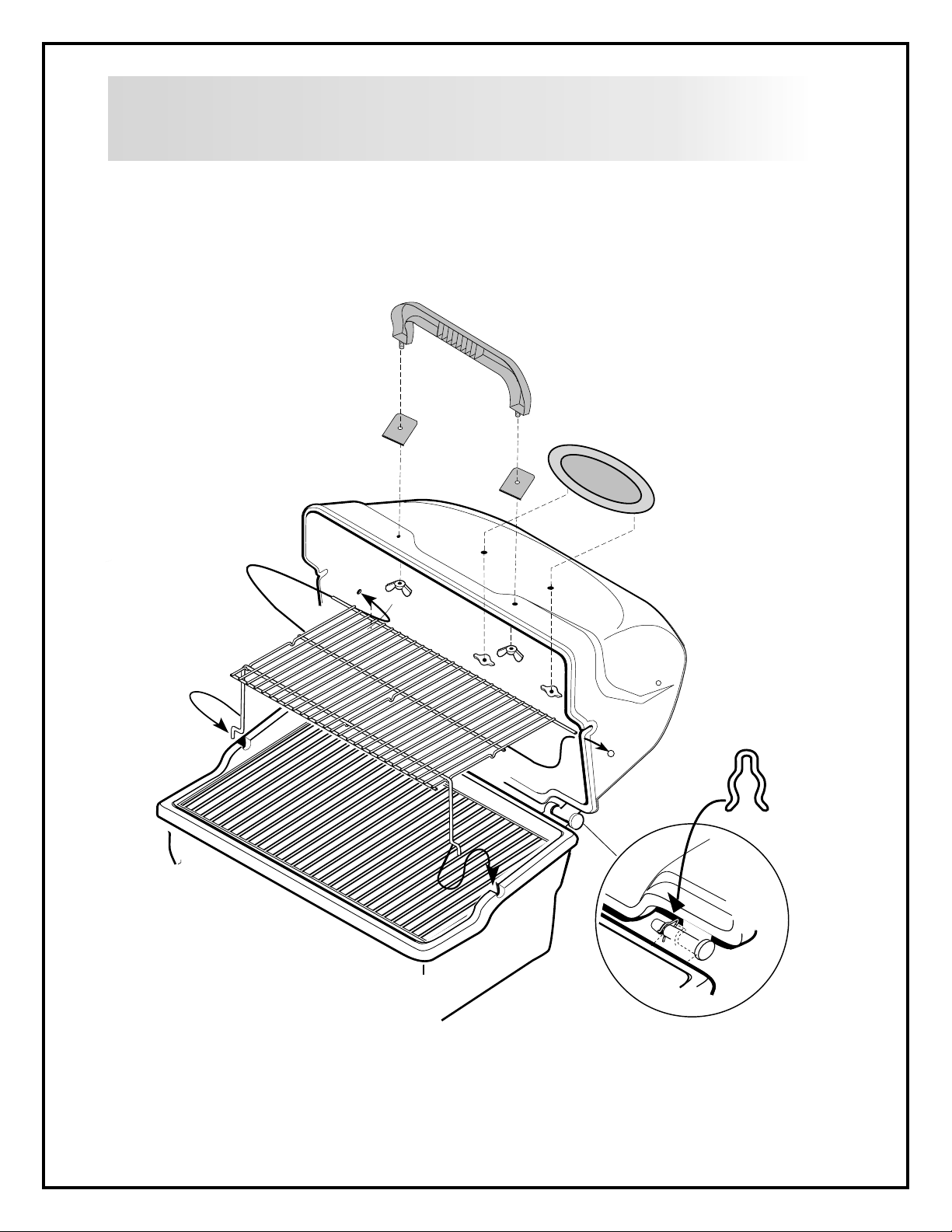

Install Lid, Handle, Cooking Grid, Warming Rack, Hinge Clip, and Logo.

Instale la tapa, manija, cocinando rejilla, el estante del oscilación, el clip de

la bisagra, y la insignia.

Use handle and logo bag packs.

Utilice la manija y los paquetes

del bolso de la insignia .

LID ASSEMBLY

ASAMBLEA DE LA TAPA

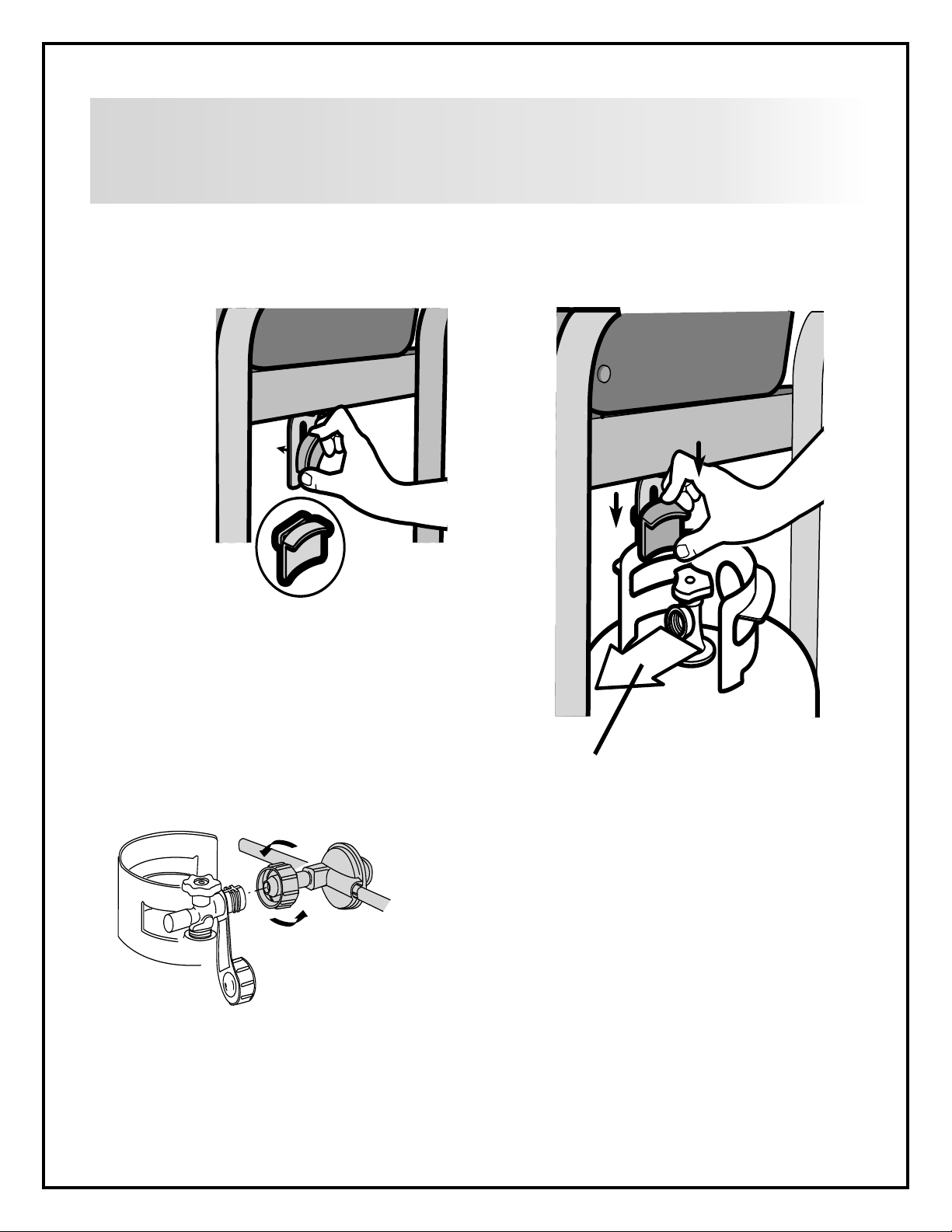

TANK INSTALLATION

INSTALACIÓN DEL TANQUE

Insert Tank Bracket into Slot, Rotate 90 Degrees.

Slide Down Over Tank Ring to Hold Tank in Place.

Inserte el soporte del tanque en ranura, rote 90 grados.

Resbale abajo sobre el anillo del tanque hacia el tanque del asimiento en lugar.

IMPORTANT: Ensure hose

assembly does not contact the casting,

or any other parts which will get hot.

IMPORTANTE: asegure el

ensamblaje de manguera no entra en

contacto con el bastidor, o ningunas

otras piezas que consigan calientes. Regulator Connection Facing Front.

Frente De los Revestimientos De la

Conexión Del Regulador

WARNING: Before proceeding with the following

steps, ensure you have read L.P. Gas Cylinder Hose

and Regulator sections of the USE AND CARE

MANUAL. The L.P. cylinder, if supplied with your

grill, has been shipped empty for safety reasons.

The cylinder must be purged of air and filled prior

to use. Follow all directions under L.P. Gas

Cylinder Filling section of the USE AND CARE

MANUAL.
