Fiesta EHA2235-B401 Manual de usuario
Outdoor Gas Barbeque / Grill
MODEL/MODELO -
!
!
Assembly Manual
Manual De la Asamblea
Please follow these instructions carefully. Much of
the hardware required to assemble this grill is in an
individually sealed bag that is identified with
respect to its application. These sealed bags will be
referenced in the appropriate assembly step.
Siga por favor estas instrucciones cuidadosamente.
Mucho del hardware requerido para montar esta
parrilla est· en un bolso individualmente sellado que
se identifique con respecto a su uso. Estos bolsos
sellados ser· n referidos al paso apropiado de la
asamblea.
WARNING ADVERTENCIA
/
Failure to follow all manufacturer's instructions
could result in serious personal injury and/or
property damage.
La falta de seguir las instrucciones de todo el
fabricante podÌa dar lugar a daÒos corporales
y/o a daÒos materiales serios
CAUTION /PRECAUCI”N
Some parts may contain sharp edges- especially as
noted in manual!wear protective gloves if necessary.
Algunas piezas pueden contener los bordes
agudos °- especialmente seg˙n lo observado
en manual! guantes protectores del desgaste en
caso de necesidad .
Fiesta Gas Grills LLC
One Fiesta Dr., Dickson TN, USA 37055
CUSTOMER SERVICE
TOLL FREE 1-800-396-3838
SERVICIO DE CLIENTE
PEAJE LIBREMENTE 1-800-396-3838
THIS GRILL IS FOR OUTDOOR USE
ONLY
Caution:
Read and follow all Saftey Statements, Assembly
Instructions, and Use and Care Manual Directions
before attempting to assemble and cook.
Installer / assembler:
Leave these instructions with consumer.
To Consumer:
Keep this manual for future reference.
ESTA PARRILLA EST¡ PARA EL USO
AL AIRE LIBRE SOLAMENTE
PrecauciÛn: Lea y siga todas las declaraciones de
Saftey, instrucciones de montaje, y uso y cuide las
direcciones manuales antes de procurar montar y
cocinar.
Instalador/ensamblador: Deje estas instrucciones
con el consumidor.
Al Consumidor:
Guarde este manual para la referencia futura.
NO TOOLS REQUIRED!
NINGUNAS HERRAMIENTAS
REQUIRIERON
1
EHA2235-B401

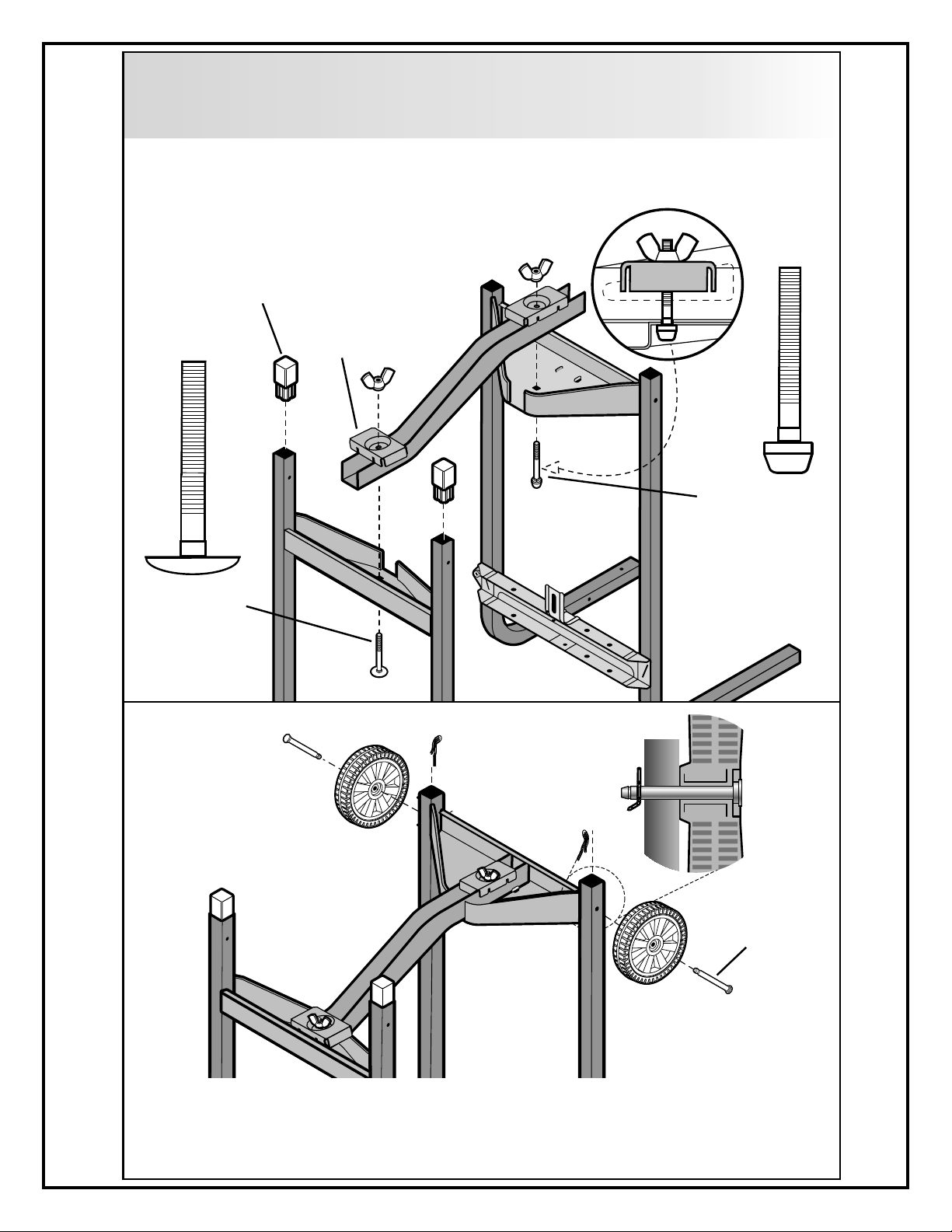

Install Channel, Channel Clamps, and Leg Extensions as Shown.
Instale el canal, las abrazaderas del canal, y las extensiones
de la pierna segun lo mostrado.
CHASSIS ASSEMBLY
ASAMBLEA DE CHASIS
Leg Extension
Extensiones de la pierna
Channel Clamp
Abrazadera del canal
Large 1/4" Wing Nut
Grande Tuerca de ala
Step Bolt
Perno del paso
de progresion
Tank Locator Bolt
Perno del localizador
del tanque
Axle Clip
Clip del arbol
Axle
arbol
Install Axle Through Wheels and Snap Axle Clip onto Groove as Shown.
Instale el árbol a través de las ruedas y encaje a presión el clip del árbol sobre
surco según lo demostrado.
3
BACK SUPPORT
AYUDA TRASERA
#10-24 X 1-3/4" Carriage Bolt #10-24 Wing Nut
#10-24 X 1-3/4" el cerrojo del coche #10-24 la muez del ala
Install Back Support
Instale Detrás La Ayuda
4
CONSOLE ASSEMBLY
ASAMBLEA DE CONSOLA
Install Console
as Shown.
Instalar consola
según lo mostrado.
Installation of Console to Leg Assembly.
Instalación de la consola al ensamblaje de la pierna.
Attach Bolt
as Shown.
Tornillo según
lo mostrado.
#10-24 X 3/4" Carriage Bolt #10-24 Wing Nut
#10-24 X 3/4" el cerrojo del coche #10-24 la muez del ala
5

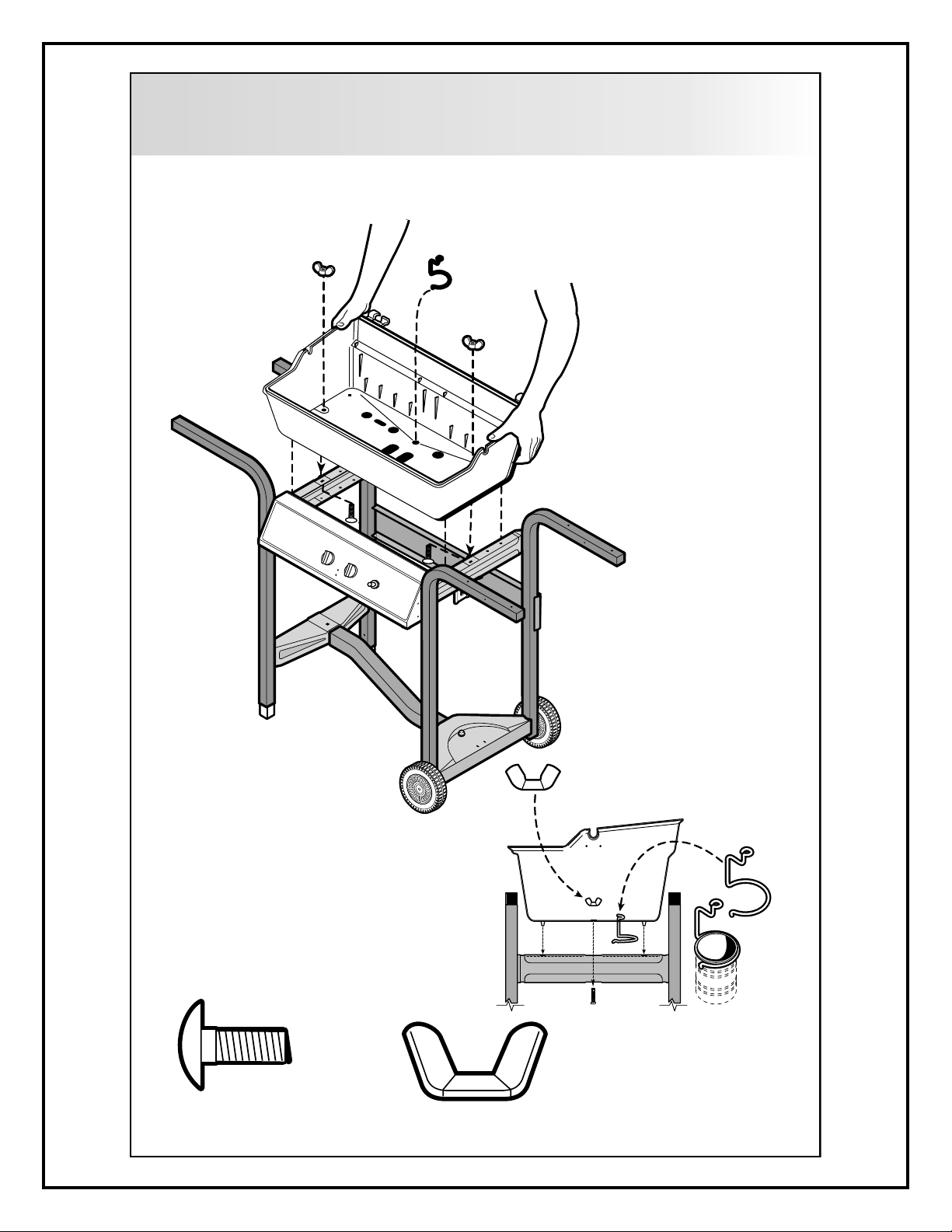

BASE ASSEMBLY
ASAMBLEA DE BASE
Soup Can not Supplied with Grill.
La sopa no puede provisto de la parrilla.
Install Base Casting and Grease Cup Clip
Instalar el bastidor bajo y engrase el clip de la taza
1/4-20 X 3/4" Carriage Bolt 1/4-20 Large Wing Nut
1/4-20 X 3/4" el cerrojo del coche 1/4-20 Grande la muez del ala
BURNER ASSEMBLY
ASAMBLEA DE HORNILLA
Install Burner as Shown.
Instalar hornilla de la según
lo mostrado.
Note: Be Sure Valves Fit into Burner Tubes During Installation.
Nota: Este seguro que las válvulas encaje bien durante la instalación de
la consola.
Enlarged View of
Burner Installed.
Vista agrandada de
la hornilla instalada.
Bar Burner
Hornilla
SHELF ASSEMBLY
ASAMBLEA DE ESTANTE
Install Side Shelf.
Instalar el desvío
lateral del estante.
Slide Shelf onto Legs. Tabs on
Underside of Shelf will Snap into Notches.
Resbale los estantes sobre las piernas.
Las tubulaciones en el superficie inferior
del estante se encajarán a presión hacia muescas.
HEAT TENT ASSEMBLY
ASAMBLEA TIENDA DEL CALOR
Install Heat Tent as Shown.
Instale la tienda del calor según
lo demostrado.
Note: Some parts may have sharp
edges or burrs. Handle with care.
Nota: Algunas piezas pueden tener
bordes o rebabas agudos.
Dirija con cuidado
LID ASSEMBLY
ASAMBLEA DE LA TAPA
Note:
Use medium size hinge clip
located in the master bagpack.
Nota:
Utilice el clip de la bisagra del
tamaño medio establecido en
el bagpack principal.
Install Lid, Handle, Cooking Grid,Warming Rack, Hinge Clip, and Logo.
Instale la tapa, manija, cocinando rejilla, el clip de la bisagra, y la
insignia.
Use logo and handle bag packs.
Utilice los paquetes
del bolso de la insignia .
TANK INSTALLATION
INSTALACIÓN DEL TANQUE
Insert Tank Bracket into Slot, Rotate 90 Degrees.
Slide Down Over Tank Ring to Hold Tank in Place.
Inserte el soporte del tanque en ranura, rote 90 grados.
Resbale abajo sobre el anillo del tanque hacia el tanque del asimiento en lugar.
IMPORTANT: Ensure hose
assembly does not contact the casting,
or any other parts which will get hot.
IMPORTANTE: asegure el
ensamblaje de manguera no entra en
contacto con el bastidor, o ningunas
otras piezas que consigan calientes. Regulator Connection Facing Front.
Frente De los Revestimientos De la
Conexión Del Regulador
WARNING: Before proceeding with the following
steps, ensure you have read L.P. Gas Cylinder Hose
and Regulator sections of the USE AND CARE
MANUAL. The L.P. cylinder, if supplied with your
grill, has been shipped empty for safety reasons.
The cylinder must be purged of air and filled prior
to use. Follow all directions under L.P. Gas
Cylinder Filling section of the USE AND CARE
MANUAL.
