Fermax M3ET Manual de usuario

KIN PANEL

ru. tu.

GUÍA INICIO RÁPIDA

QUICK START GUIDE

GUIDE DE MISE EN MARCHE RAPIDE

SCHNELLSTARTANLEITUNG

КРАТКОЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

2GUIA RAP INST PLACA KIN

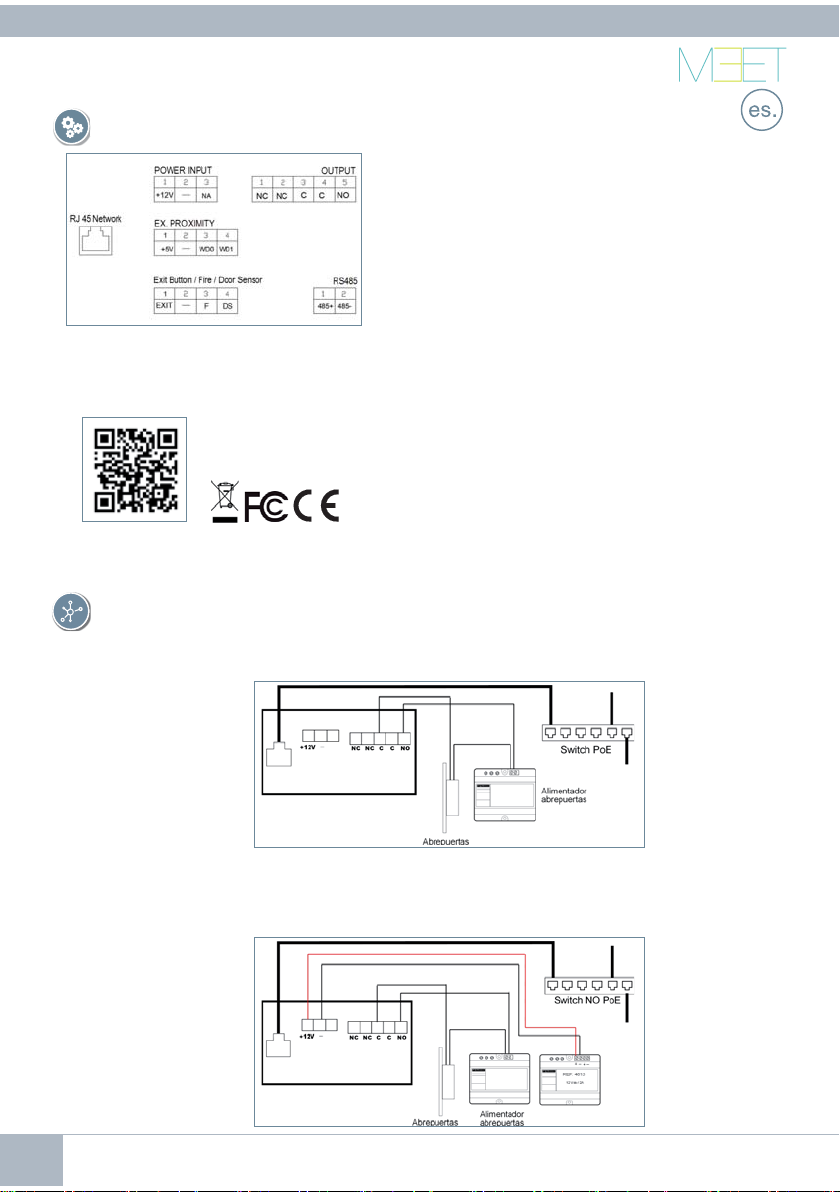

BORNES DE CONEXIÓN

Más información en meet.fermax.com

Cod. 970188d V09_21

GUIA RÁPIDA: INSTALACIÓN PLACA KIN

POWER INPUT: Alimentación de 12 Vcc para los

casos en que no se disponga de LAN PoE.

OUTPUT: Salida de relé para control del abrepuertas.

• NC. Contacto normalmente cerrado.

• NO: Contacto normalmente abierto.

• C: Común.

NOTA: Los contactos NC y C están duplicados y unidos

internamente.

EX PROXIMITY:

• (WD0-WD1) Entrada/salida Wiegand.

• (+5V, -) Salida auxiliar de 5 Vcc.

EXIT BUTTON /FIRE / DOOR SENSOR:

• (EXIT, -) Conexión para botón de apertura desde

el interior.

• (FIRE, -) Entrada de contacto seco para el

disparo de la alarma de fuego y desbloqueo de

puertas del bloque.

• (DS, -) Conexión para el sensor de puerta abierta.

RS485: Salida R485 para el módulo Ref.1491 /

Ref.1490 / Ref.1494 / Ref.9545.

RJ 45 NETWORK: Conector RJ 45 para LAN.

ESQUEMAS BÁSICOS

Esquema básico utilizando Switch PoE.

Utilizar únicamente un alimentador con un voltaje y amperaje apropiado para el abrepuertas a

utilizar.

Esquema básico utilizando Switch no PoE

Alimentar la placa mediante una fuente FERMAX Ref. 4813 (12 Vcc 2A).

Utilizar un alimentador con un voltaje y amperaje apropiado para el abrepuertas a utilizar.

No alimentar la placa y el abrepuertas con una misma fuente.

GUIA RAP INST PLACA KIN

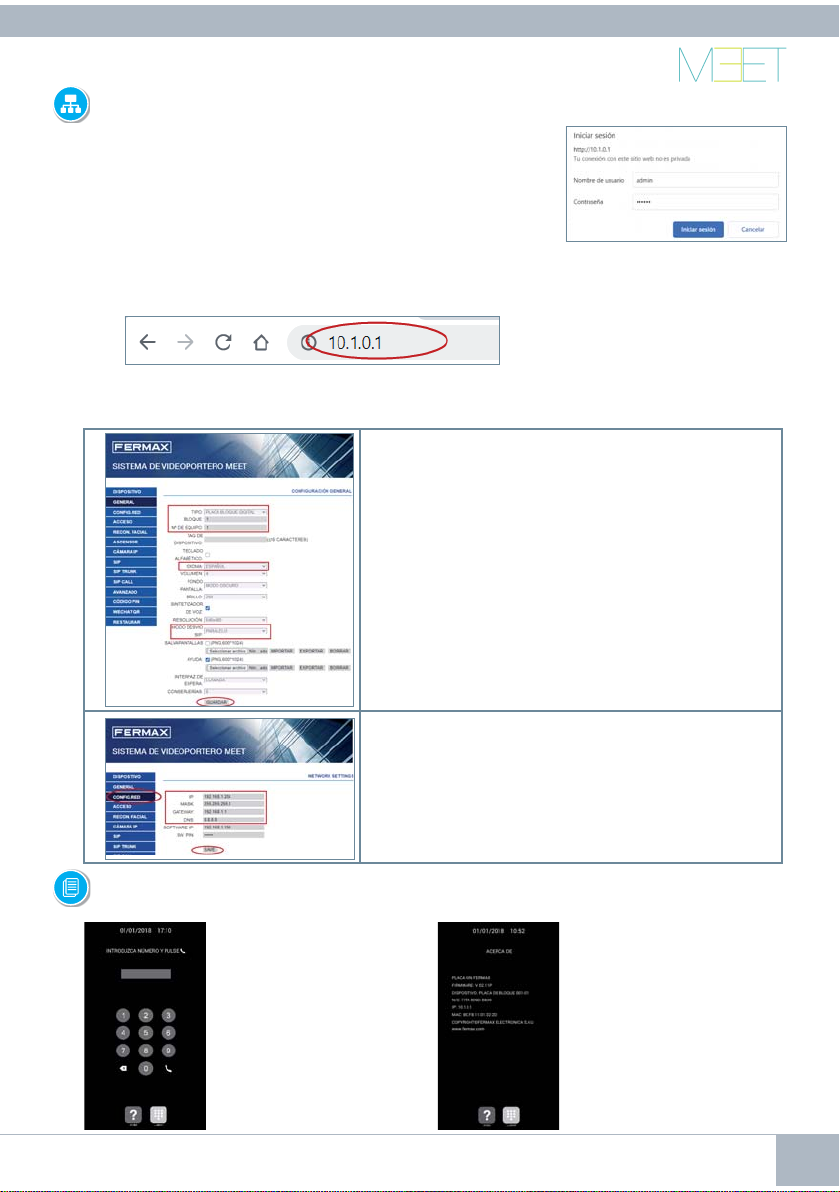

PROGRAMACIÓN BÁSICA DESDE PC

• La programación de la placa se realiza exclusivamente a

través de un PC conectado a la misma LAN, mediante un

navegador web (Chrome preferiblemente), accediendo a

la IP de la placa.

• La IP por defecto es: 10.1.0.1

• El PC deberá tener una IP del mismo rango que la IP de la placa.

Ejemplo: Para el caso en que la IP de la placa sea 10.1.0.1, la

IP del PC tendrá que ser del tipo 10.X.X.X con una máscara

de subred 255.0.0.0.

Para iniciar sesión, identiﬁcarse

con el nombre de usuario y

contraseña.

Valores por defecto:

• Usuario: admin

• Contraseña: 123456

• Asignar, como mínimo, los parámetros indicados en la siguiente tabla.

• Es necesario realizar una planiﬁcación previa de la instalación, para deﬁnir los parámetros

a asignar a cada dispositivo.

2. La pantalla mostrará

información acerca de su

conﬁguración:

• Versión de Firmware

• Conﬁguración

GENERAL

• Número de serie

• Dirección IP

• MAC

1. Marcar 9999,

seguido del símbolo

de teléfono

Esposibleobtenerinformaciónbásicadeconﬁguracióndelequipoatravésdelapropiapantalla.

INFORMACIÓN EN PANTALLA

GENERAL

• Tipo de placa: GENERAL, BLOQUE o

INDIVIDUAL

• Número de Bloque: 1-999

• Número de equipo (placa de un mismo bloque): 1-99

• Idioma: Escoger entre los 10 idiomas disponibles

• Modo desvío SIP: PARALELO

Conﬁrmar con GUARDAR

RED

Indicar los parámetros de red asignados a esta placa:

• Dirección IP de la placa

• Máscara de Subred

• Gateway

• DNS

Conﬁrmar con GUARDAR

4GUIA RAP INST PLACA KIN Cod. 970188d V09_21

BASIC DIAGRAMS

KIN PANEL INSTALLATION QUICK GUIDE

CONNECTIONS

Further information at meet.fermax.com

POWER INPUT: 12 Vdc power supply for the cases

where no LAN PoE is available.

OUTPUT: Electric lock control relay output.

• NC: Normally closed contact.

• NO: Normally opened contact.

• C: Common.

NOTE: NC & C contacts are internally duplicated.

EX PROXIMITY:

• (WD0-WD1) Wiegand input/output.

• (+5V, -) 5 Vdc auxiliar output.

EXIT BUTTON /FIRE / DOOR SENSOR:

• (EXIT, -) Connections for indoor button.

• (FIRE, -) Input for ﬁre alarm & block doors

unlock contacts.

• (DS, -) Connection for door opened sensor.

RS485: Output for Ref.1491 / Ref.1490 / Ref.1494 /

Ref.9545 module.

RJ 45 NETWORK: RJ 45 LAN connection.

Basic diagram using Switch PoE.

Use a power supply adapted to the electric lock voltage & current.

Basic diagram using no PoE switch

Supply the panel by means of a FERMAX Ref. 4813 (12 Vdc 2A) power supply.

Use a power supply adapted to the electric lock voltage & current.

Do not power the panel and the electric lock from the same power supply.

GUIA RAP INST PLACA KIN

BASIC PROGRAMMING FROM A PC

• Panel programming is done exclusively by means of a

PC connected to the same LAN, through of a web browser

(Chrome preferably), accessing the IP of the panel.

• Default IP is: 10.1.0.1.

• The PC must have an IP of the same range as the IP of the

panel.

Example: In the case that the IP of the panel is 10.1.0.1, the IP of

the PC have to be of type 10.X.X.X with a subnet mask 255.0.0.0

To login, identify yourself with

the username and password.

Default value:

• Username: admin

• Password: 123456

• Assign, as a minimum, the parameters indicated in the following table.

• It is necessary to carry out a previous planning of the installation, to deﬁne the parameters

to assign to each device.

GENERAL

• Panel type: GENERAL, BLOCK or 1W PANEL

• Panel number: 1-999

• Device number (panels in the same block):1-99

• Language: Choose from the 10 available

languages.

• SIP divert mode: PARALLEL CALL

Conﬁrm with SAVE

NETWORK

Indicate the network parameters assigned to this panel:

• Panel IP address

• Subnet mask

• Gateway

• DNS

Conﬁrm with SAVE

ON-SCREEN INFORMATION

2. The screen will display

information about panel

settings:

• Firmware version

• GENERAL settings

• Serial number

• IP address

• MAC

1. Dial 9999, followed

by the telephone icon

It is possible to get basic information on the equipment conﬁguration through the screen.

6GUIA RAP INST PLACA KIN Code 970188d V09_21

BORNIERS DE CONNEXION

Plus d’informations sur meet.fermax.com

GUIDE RAPIDE : INSTALLATION DE LA PLATINE KIN

POWER INPUT : Alimentation 12 Vdc pour les cas

où le LAN PoE n’est pas disponible.

OUTPUT : Sortie relais pour le contrôle de la gâche.

• NC : Contact normalement fermé.

• NO : Contact normalement ouvert.

• C : Commun.

REMARQUE : Les contacts NC et C sont dupliqués et liés

en interne.

EX PROXIMITY :

• (WD0-WD1) Entrée/sortie Wiegand.

• (+5V, -) Sortie auxiliaire de 5 Vcc.

EXIT BUTTON /FIRE / DOOR SENSOR :

• (EXIT, -) Connexion pour le bouton d’ouverture

de l’intérieur.

• (FIRE, -) Entrée à contact sec pour le

déclenchement de l’alarme incendie et le

déverrouillage de la porte du bâtiment.

• (DS, -) Connexion pour le capteur d’ouverture

de porte.

RS485 : Sortie R485 pour module Réf.1491 / Réf.1490

/ Réf.1494 / Réf.9545.

RJ 45 NETWORK : Connecteur RJ 45 pour LAN.

SCHÉMAS DE BASE

Schéma de base utilisant un Switch PoE.

N’utilisez qu’une alimentation électrique dont la tension et l’ampérage sont adaptés à la

gâche utilisée.

Schéma de base utilisant un Switch non-PoE

Alimentez la platine avec une alimentation FERMAX Réf. 4813 (12 Vdc 2A).

Utilisez une alimentation électrique dont la tension et l’ampérage sont adaptés à la gâche

utilisée.

GUIA RAP INST PLACA KIN

PROGRAMMATION DE BASE DEPUIS LE PC

• La programmation de la platine se fait exclusivement à

travers un PC connecté au même réseau local, en utilisant un

navigateur web (Chrome de préférence) et en accédant à l’IP

de la platine.

• L’IP par défaut est : 10.1.0.1

• Le PC doit avoir une IP dans la même plage que l’IP de la platine.

Exemple : Dans le cas où l’IP de la carte serait 10.1.0.1, l’IP

du PC devra être de type 10.X.X.X avec un masque de sous-

réseau 255.0.0.0.

Pour vous connecter, identiﬁez-

vous avec votre nom d’utilisateur

et votre mot de passe.

Valeurs par défaut :

• Utilisateur : admin

• Mot de passe : 123456

• Attribuez au moins les paramètres énumérés dans le tableau suivant.

• Il est nécessaire de planiﬁer l’installation à l’avance, pour déﬁnir les paramètres à attribuer à

chaque dispositif.

2. L’écran afﬁche des

informations sur les

réglages :

• Version du ﬁrmware

• Paramètres

GÉNÉRAUX

• Numéro de série

• Adresse IP

• MAC

1. Composez le 9999,

suivi du symbole du

téléphone

Il est possible d’obtenir des informations de base sur la conﬁguration de l’équipement à travers l’écran.

INFORMATION À L’ÉCRAN

GÉNÉRAL

• Type de platine : GÉNÉRALE, BÂTIMENT ou

INDIVIDUELLE

• Numéro du bâtiment : 1-999

• Numéro d’équipement (platine d’un même

bâtiment) : 1-99

• Langue : Choisissez parmi les 10 langues

disponibles

• Mode de transfert SIP : PARALLÈLE

Conﬁrmez avec ENREGISTRER

RÉSEAU

Indiquez les paramètres réseau attribués à cette platine :

• Adresse IP de la platine

• Masque de sous-réseau

• Gateway

• DNS

Conﬁrmez avec ENREGISTRER

8GUIA RAP INST PLACA KIN Cod. 970188d V09_21

SCHRAUBKLEMMEN

Weitere Informationen unter

meet.fermax.com

KURZANLEITUNG: EINBAU DER KIN-TÜRSTATION

STROMEINGANG: Stromversorgung von 12 Vcc für

die Fälle, in denen kein PoE-LAN verfügbar ist.

AUSGANG: Relaisausgang zur Kontrolle des

Türöffners.

• NC: Kontakt normalerweise geschlossen.

• NO: Kontakt normalerweise offen.

• C: Gemeinsamer Kontakt.

HINWEIS: Die NC- und C-Kontakte sind doppelt und

intern verbunden.

EX PROXIMITY:

• (WD0-WD1) Eingang/-Ausgang von Wiegand.

• (+5 V,-) Hilfsausgang von 5 Vcc.

AUSGANGSTASTEN- / FEUER- / TÜRSENSOR:

• (EXIT, -) Anschluss zur Taste zum Öffnen von innen.

• (FIRE, -) Eingang für potentialfreien Kontakt

zur Auslösung des Feueralarms und zur

Türentriegelung des Blocks.

• (DS, -) Anschluss für den Türöffnungssensor.

RS485: Ausgang R485 für das Modul Ref.1491 /

Ref.1490 / Ref.1494 / Ref.9545.

RJ 45-NETZWERK: RJ 45-Anschluss für LAN.

GRUNDLEGENDE SCHALTPLÄNE

Grundlegender Schaltplan mit PoE-Switch.

Verwenden Sie nur eine Stromversorgung, deren Spannung und Stromstärke für den zu

verwendenden Türöffner geeignet ist

Grundlegender Schaltplan mit einem Switch ohne PoE

Die Türstation über ein FERMAX-Netzteil Ref. 4813 (12 Vcc 2 A) versorgen.

Verwenden Sie ein Netzteil mit einer für den zu verwendenden Türöffner geeigneten Spannung

und Stromstärke.

GUIA RAP INST PLACA KIN

GRUNDPROGRAMMIERUNG VOM PC AUS

• Die Programmierung der Türstation erfolgt ausschließlich

über einen PC, der mit demselben LAN verbunden ist, mit

einem Webbrowser (vorzugsweise Chrome), der auf die IP

der Türstation zugreift.

• Die Standard-IP ist: 10.1.0.1

• Der PC muss eine IP haben, die im gleichen Bereich liegt

wie die IP der Türstation.

Beispiel: Für den Fall, dass die IP der Türstation 10.1.0.1 ist,

muss die IP des PCs der Art 10.X.X.X mit einer Subnetzmaske

von 255.0.0.0 sein.

Um sich anzumelden, identiﬁ-

zieren Sie sich mit Ihrem Be-

nutzernamen und Passwort.

Standardwerte:

• Benutzer: admin

• Passwort: 123456

• Weisen Sie mindestens die in der folgenden Tabelle aufgeführten Parameter zu.

• Es ist notwendig, die Installation im Voraus zu planen, um die Parameter zu deﬁnieren, die

jedem Gerät zugewiesen werden.

2.Auf dem Bildschirm werden

Informationen zu Ihrer

Konﬁguration angezeigt:

• Firmware-Version

• ALLGEMEINE

Konﬁguration

• Seriennummer

• IP-Adresse

• MAC

1. Wählen Sie 9999,

gefolgt von dem

Telefonsymbol

Es ist möglich, grundlegende Konﬁgurationsinformationen des Geräts über den Bildschirm zu

erhalten.

INFORMATIONEN AUF DEM BILDSCHIRM

ALLGEMEIN

• Typ der Türstation: ALLGEMEIN, BLOCK oder

EINZELN

• Blocknummer: 1-999

• Gerätenummer (Türstationen des gleichen

Blocks): 1-99

• Sprache: Wählen Sie zwischen den 10

verfügbaren Sprachen aus

RED

Geben Sie die Netzwerkparameter an, die dieser

Türstation zugewiesen sind:

• IP-Adresse der Türstation

• Subnetzmaske

• Gateway

• DNS

Bestätigen Sie mit SPEICHERN

10 GUIA RAP INST PLACA KIN

ru.

Арт. 970188d V09_21

СОЕДИНИТЕЛЬНЫЕ КЛЕММЫ

Дополнительная информация на meet.

fermax.com

КРАТКОЕ РУКОВОДСТВО: УСТАНОВКА ПАНЕЛИ KIN

ВХОД ПИТАНИЯ: Источник питания 12 Впост. тока

для случаев, когда локальная сеть PoE недоступна.

ВЫХОД:Релейный выход для управления замком.

• НЗ. Нормально закрытый контакт.

• НО: Нормально открытый контакт.

• О: Обычный.

ПРИМЕЧАНИЕ: НЗ иО-контакты дублируются и

связаны между собой изнутри.

EX БЛИЗОСТИ:

• (WD0-WD1) Ввод/вывод Wiegand.

• (+5 В, -) Дополнительный выход 5 Впост. тока.

КНОПКА ВЫХОДА /ПОЖАРНЫЙ /ДАТЧИК ДВЕРИ:

- (EXIT, -) Подключение кнопки открытия изнутри.

- (FIRE, -) Вход сухого контакта для

срабатывания пожарной сигнализации и

блокировки дверей блока.

- (DS, -) Подключение датчика открытой двери.

RS485: Выход R485 для модуля Арт.1491 / Арт.1490

/ Арт. 1494 / Арт. 9545.

СЕТЬ RJ 45: Разъем RJ 45 для локальной сети.

ОСНОВНЫЕ СХЕМЫ

Основная схема сиспользованием PoE-переключателя.

Используйте только источник питания снапряжением итоком, соответствующими

используемому замку.

Базовая схема сиспользованием переключателя без PoE

Питание панели осуществляется от блока питания FERMAX арт. 4813 (12 Впост. тока 2А).

Используйте источник питания снапряжением итоком, соответствующими используемому замку.

Не подавайте питание на панель изамок из одного итого же источника.

Tabla de contenidos

Idiomas:

Otros manuales de Sistema de intercomunicación de Fermax

Fermax

Fermax Kit Audio MINI 4+N Manual de usuario

Fermax

Fermax iLOFT VDS Extra Manual de usuario

Fermax

Fermax 970077b Manual de usuario

Fermax

Fermax VDS MEMOPHONE KIT Series Manual de instrucciones

Fermax

Fermax FVI-7008 KIT Manual de usuario

Fermax

Fermax LOFT 4+N Manual de usuario

Fermax

Fermax LOFT Extra DUOX Manual de usuario

Fermax

Fermax Skyline DUOX PLUS 3L Manual de instrucciones

Fermax

Fermax House Keeper Manual de usuario

Fermax

Fermax DUOX PLUS Manual de usuario

Fermax

Fermax LOFT BUS2 Manual de usuario

Fermax

Fermax Cityline Guía del usuario

Fermax

Fermax LOFT Extra DUOX PLUS Manual de usuario

Fermax

Fermax LOFT BUS2 Guía del usuario

Fermax

Fermax VIDEO KIT NEOX 2 WIRES-2 MONITORS Manual de usuario

Fermax

Fermax CITYCOM III CENTRAL GUARD UNIT Manual de usuario

Fermax

Fermax KIT VIDEOCHALET CITYMAX Manual de usuario

Fermax

Fermax Lynx Series Manual del propietario

Fermax

Fermax Cityline Manual del propietario

Fermax

Fermax DUOX Guía del usuario

Fermax

Fermax DUOX Manual de usuario

Fermax

Fermax LOFT COMPACT ADS Manual de usuario

Fermax

Fermax 9002 Manual de usuario

Fermax

Fermax Citymax Universal Manual de usuario

Manuales populares de Sistema de intercomunicación de otras marcas

Bticino

Bticino LINEA 3000 Manual de usuario

MSI

MSI MSI-140 Manual de usuario

golmar

golmar Stadio Plus Manual de usuario

CyberData

CyberData 011211 series Manual

Vidos

Vidos duo M1021 Manual de usuario

Vimar

Vimar ELVOX 7539/E Manual de usuario

SSS Siedle

SSS Siedle BTSV 850-03 Manual de usuario

Dahua

Dahua VTO Series Manual de usuario

Elvox

Elvox 5651 Manual de usuario

Videx

Videx VIDEOKIT Series Manual de usuario

Rocom

Rocom Doortello Business FW T2.05W2.04 Manual de usuario

Viking

Viking E-35-EWP Manual de usuario

Safeguard Supply

Safeguard Supply LRA-EX1000 Manual de usuario

SSS Siedle

SSS Siedle BFCV 850 Series Manual de usuario

GRD

GRD MAX V2 Manual de usuario

Alecto

Alecto ADI-250 Manual de usuario

Aiphone

Aiphone IE-8MD Manual de usuario

Perel

Perel EDB4 Manual de usuario
