Fermax DUOX VIDEO MARINE KIT 1-2 L Manual de usuario

KIT VIDEO DUOX OneToOne CITYLINE 1-2 L

OneToOne DUOX VIDEO CITYLINE KIT 1-2 L

KIT VIDÉO DUOX OneToOne CITYLINE 1-2 L

OneToOne DUOX VIDEO-SET CITYLINE 1-2 L

KIT VÍDEO DUOX OneToOne CITYLINE 1-2 L

GUÍA INICIO RÁPIDA

QUICK START GUIDE

GUIDE DE MISE EN MARCHE RAPIDE

SCHNELLSTARTANLEITUNG

GUIA DE INICIAÇÃO RAPIDA

2 ONETOONE DUOX VIDEO 1-2 L KIT

INSTALACIÓN

INSTALACIÓN DE LA PLACA EN LA CALLE Y DEL MONITOR

1.70m

5.57 feet

MARIA

LORCA

Cod. 970058 V05_17

1.60m

5.25 feet

out

CONFIGURACIÓN

MONITOR VEO DUOX

El monitor suministrado en el kit YA SALE PROGRAMADO de fábrica.

En el caso del kit de 2 líneas ambos monitores SALEN PROGRAMADOS.

BOTONES CONTROL

Menú digital para ajustes y conguración de parámetros internos.

(Si el monitor está programado).

En conversación, pulsar para abrir la puerta.

En reposo, llamada al conserje (si existe conserjería).

Función auxiliar (consulte con su instalador).

En reposo, pulsar y se visualiza en pantalla la posibilidad de realizar

autoencendido con diferentes placas. Pulsando secuencialmente

Placa 0, Placa 1, Placa General, (según disponibilidad de placas).

El monitor VEO incorpora un menú OSD que se gestiona

a través de los pulsadores del monitor para acceder a las

funciones de uso y programación del terminal.

Los iconos visualizados en pantalla se manejan con los

pulsadores correspondientes ubicados en el monitor.

ONETOONE DUOX VIDEO 1-2 L KIT 3

Teniendo imagen en el monitor al pulsar el botón , (o al recibir una llamada sin descolgar),

pulsar la tecla para mostrar los ajustes de video.

Durante el tiempo que está abierto el canal de audio pulsar el botón y aparecerá en pantalla

el menú para dicho ajuste.

1. AJUSTES DE MONITOR

AJUSTES VÍDEO

AJUSTES AUDIO

AJUSTES MANUAL

COMPLETO

MONITOR

Nota: Tiempo de conversación máximo: 90 segundos.

2. AJUSTES PLACAS

Conectores Placa:

B,B: Bus DUOX: alimentación teléfonos/monitores, datos,

audio y video.

C, NO, NC: contactos relé, 2A@30Vdc (conexión abrepuertas).

+12: salida12 Vdc-250mA (máximo 500mA durante 100 seg.)

BS, -: pulsador zaguán.

S, -: entrada sensor de puerta.

+, GND: no disponible. Futuras versiones.

P1, P2: conexión pulsadores.

JP1: Leds cámara

LEDS ON. encendidos cuando la

camara está activada.

LEDS OFF. apagados siempre

Selección del idioma1

del mensaje “puerta abierta”

Ajustes audio

del Monitor, la placa y puerta abierta.

Conexión micrófono

Versión ampliﬁcador

Botón SW1

ON ON ON ONON

ON ON ONON

512 3 4 6 512 3 4 6 512 3 4 6 512 3 4 6

512 3 4 6

ON ON ON ON ON ON

512 3 4 6

12 13 14 16 1815

512 3 4 6 512 3 4 6 512 3 4 6 512 3 4 6 512 3 4 6

512 3 4 6

ON ON

512 3 4 6

ON ON

512 3 4 6

24 26 27 29

25 28

512 3 4 6 512 3 4 6

512 3 4 6

0123467 8 910

30 31

512 3 4 6

512 3 4 6 512 3 4 6 512 3 4 6

1Selección del idioma del mensaje “puerta abierta”

castellano inglés francés alemán catalán valenciano balear portugués euskera gallego

holandés/

ﬂamenco griego

ﬁnés sueco

turcopolaco checo eslovaco chino persa/

farsi árabe noruego danés islandés

ruso hindi húngaroitaliano hebreo croata 31...62

Campana DESACTIVADOcampana

francés

(LARGO) campana

Seleccionar la opción del ajuste e ir aumentando o decrementando con y .

1234

1Ir aumentando o

decrementando con

y , hasta

obtener la regulación

deseada.

4 ONETOONE DUOX VIDEO 1-2 L KIT

4. ENFOQUE DE LA CÁMARA / TIEMPOACTIVACIÓN DELABREPUERTAS*

Para ajustar la imagen de la cámara o ajustar el tiempo de activación del abrepuertas.

* Ver Conguración asistida por voz en placas de pulsadores cod. 970048. Instrucción incluida en

este equipo.

CARACTERÍSTICAS TÉCNICAS

CARACTERÍSTICAS TÉCNICAS PLACA

Alimentación 18 Vdc

Consumo en reposo 165mA

Consumo audio activo 275 / 480(max) mA

Potencia audio sentido vivienda-calle 1 W

Potencia audio sentido calle-vivienda 0,15 W

Temperatura de funcionamiento [-25º , +55ºC] / [-13º, 131ºF]

Volumen regulable en ambos sentidos

VALORES PLACA

Tiempo activación abrepuertas 01...99 seg. (por defecto: 03)

Tiempo activación botón salida 00...99 seg. (por defecto: 06) / (desactivado: 00)

Tipo de placa sub-bloque/bloque/entrada general. (por defecto: bloque)

Número de placa 0...9 (por defecto: 00)

Placa MÁSTER no activa

CARACTERÍSTICAS TÉCNICAS MONITOR (Pantalla OSDTFT4,3”)

Alimentación 18 Vdc

Consumo en reposo 25 mA

Consumo audio + video 230 mA

Temperatura de funcionamiento [-5º , +40ºC] / [23º, 104ºF]

ESQUEMAS

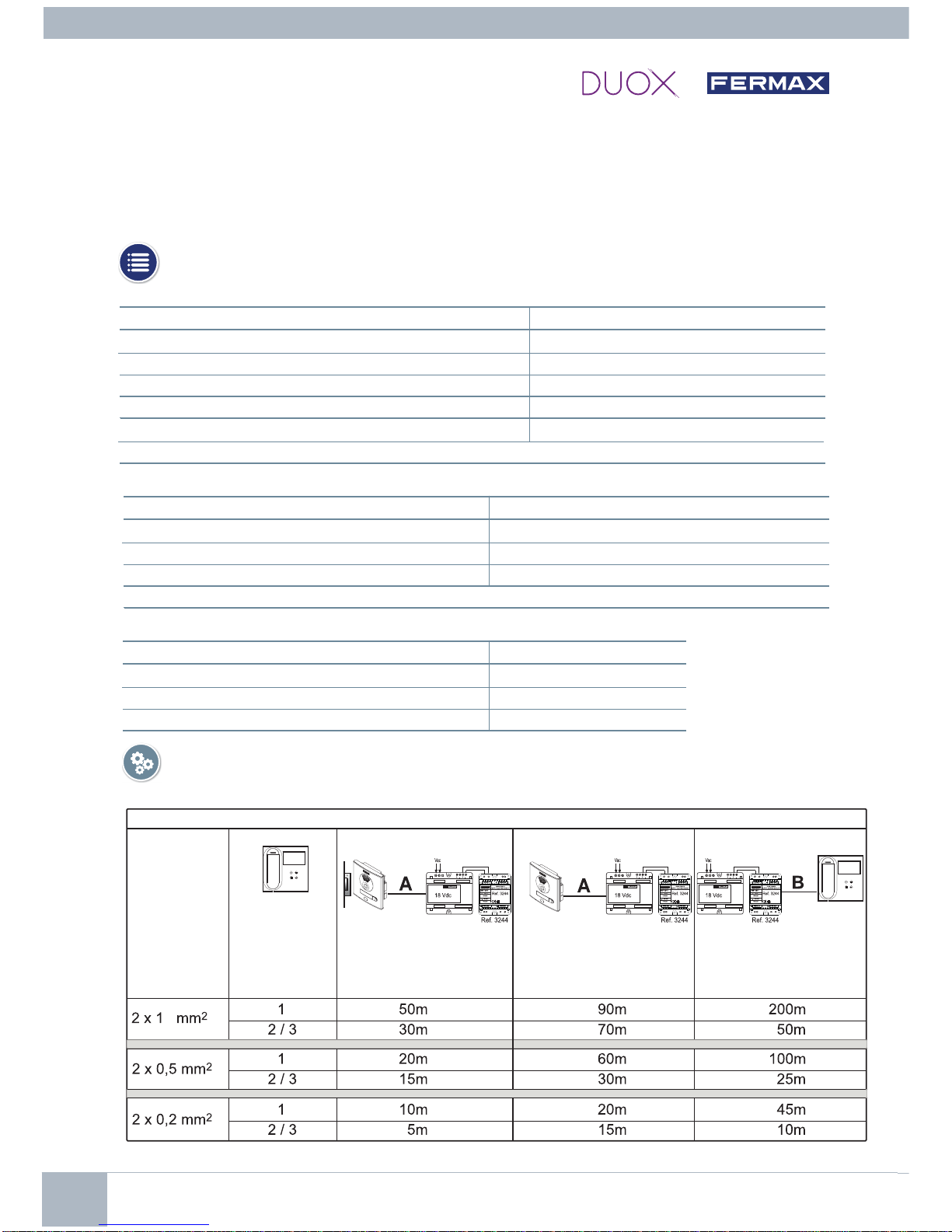

TABLA SECCIONES - DISTANCIAS

- (i) Para abrepuertas de 12Vdc y consumo máx. 250mA, alimentador desde el ampliﬁcador.

3. CODIFICAR PLACAS*

Siempre que exista más de una placa, sera necesario programar el número de placas.

Tablas secciones distancias - INSTALACIÓN DE KITS de VIDEO con FILTRO (1 y 2 Líneas)

SECCIÓN

CABLE

TERMINALES

por vivienda

sin fuentes

adicionales

Distancia máxima (A)

Fuente/Filtro hasta Placa

(Placa-Abrepuertas) (i)

Distancia máxima (A)

Fuente/Filtro hasta Placa

(SIN Abrepuertas)

Distancia máxima (B)

Fuente/Filtro hasta el

Terminal más alejado

ONETOONE DUOX VIDEO 1-2 L KIT 5

Nota: Para un funcionamiento óptimo, se recomienda utilizar el mismo tipo de cable para toda la instalación. No duplicar

hilos.

Nota: Este documento muestra los conceptos más básicos para la rápida puesta en marcha, para más información

descargar los manuales en www.fermax.com

- Placas Cityline Video Duox cod. 970050.

- Monitor Duox Veo cod. 970043.

- OneToOne cod. 97579.

ESQUEMA CABLEADO KIT 2 LÍNEAS

ESQUEMA CABLEADO KIT 1 LÍNEA

Nº

TYPE

DL1

CN9 TAMPER

CN1 PACK EXTEN ION

ALIMENTACION

POWER UPPLY

18 Vdc

JP1

JP2

NCNO

GND

EXIT

ONE

ADAPTOR

LINE

LED

JP2

JP1

COFF

OFF

VIDEO

DUOX

AMPLIFIER

AMPLIFICADOR

CN2

W1 PROG

MIC

AUDIO

LANGUAGE

IDIOMA

CN3

VER ION

18Vdc

CN9

CN1

B in

-+-

Vac

18Vdc+12Vac

240V

OVERLOAD

12 Vac

OUTPUT

INPUT

100-240 V ; 1,2A

50-60 Hz

18 V ; 1.5

12 V ;

JP2

JP1

DUOX LINE

ADAPTOR

REF: 3255

JP1

out

+A F1

Ref. 3244

18Vdc/2A

MADE IN PAIN

INPUT

REF. 3244

DUOX POWER

UPPLY ADAPTER MODULE

OUTPUT

18Vdc/2A

18 Vdc IN

PREV BU

PWR BU PWR BU

CN5

REF.7448

OUTPUT

INPUT

CN3

CN4

CN1

CN2

MÓDULO OneToOne V KYLINE

OneToOne V MODULE KYLINE

MODULE OneToOne V KYLINE

OneToOne V MODUL KYLINE

12 Vac

18 Vdc

JP2

Reposo

Llamada

Conversación

Abrir la puerta

Nº

TYPE

DL1

CN9 TAMPER

CN1 PACK EXTEN ION

ALIMENTACION

POWER UPPLY

18 Vdc

JP1

JP2

CNCNO

+GND

EXIT

ONE

ADAPTOR

LINE

LED

JP2

JP1

COFF

OFF

VIDEO

DUOX AMPLIFIER

AMPLIFICADOR

CN2

MIC

AUDIO

LANGUAGE

IDIOMA

CN3

VER ION

18Vdc

CN9

CN1

W1 PROG

B in

DUOX LINE

ADAPTOR

REF: 3255

JP1

-+-

Vac

18Vdc+12Vac

240V

OVERLOAD

12 Vac

OUTPUT

INPUT

100-240 V ; 1,2A

50-60 Hz

18 V ; 1.5

12 V ;

out

+A F1

JP1

DUOX LINE

ADAPTOR

REF: 3255

JP1

out

+A F1

JP2

Ref. 3244

18Vdc/2A

MADE IN PAIN

INPUT

REF. 3244

DUOX POWER

UPPLY ADAPTER MODULE

OUTPUT

18Vdc/2A

18 Vdc IN

PREV BU

PWR BU PWR BU

CN5

REF.7448

OUTPUT

INPUT

CN3

CN4

CN1

CN2

MÓDULO OneToOne V KYLINE

OneToOne V MODULE KYLINE

MODULE OneToOne V KYLINE

OneToOne V MODUL KYLINE

12 Vac

18 Vdc

12 Vac

OFF

JP2

Reposo

Llamada

Conversación

Abrir la puerta

6 ONETOONE DUOX VIDEO 1-2 L KIT

AJUSTES DE USUARIO

Acceder Parámetros de usuario.

1. AJUSTES DE FECHA Y HORA

2.ACTIVACIÓN / DESACTIVACIÓN CAPTURA DE IMÁGENES

El monitor realizará una foto a los 5 segundos de recibir una llamada de una placa de calle. Por

defecto la captura de imágenes sale activada. Se puede activar/desactivar la captura automática

de imágenes.

Seleccionar con el icono

y conﬁrmar con .

Pulsar para activar/

desactivar la función.

Pantalla Menú de usuario Pantalla Comunicación Pantalla Visualización de

imágenes

Seleccionar con el

icono y conﬁrmar con

Seleccionar con el

formato de fecha. Una vez

seleccionada conﬁrmar con

Seleccionar la fecha y

la hora con y

conﬁrmar . Para navegar

por los ajustes .

1. Ajustes Fecha y Hora

2. Captura Imágenes

Seleccionar con el icono y conﬁrmar con .

123

31/01/2017

01/31/2017

2017/01/31

07/09/2017 13:55

Fecha sin programar: 01/01/2017 (por defecto). El icono

_ _ : _ _

aparecerá indicando que la fecha no es

correcta (fecha por defecto). Al perder la alimentación vuelve a la fecha por defecto.

Nota: Si se captura una imagen con la fecha sin programar mostrará el icono .

Iconos de notiﬁcación de fecha sin programar:

Visualización de imágenes

231

_ _ : _ _

_ _ : _ _ 07/09/2017 13:55 130 / 149

123

2ONETOONE DUOX VIDEO 1-2 L KIT

1.70m

5.57 feet

MARIA

LORCA

1.60m

5.25 feet

out

INSTALLATION

INSTALLATION OF STREET PANELAND MONITOR

1 2

Code 970058 V05_17

CONFIGURATION

VEO DUOX MONITOR

The monitor supplied in the kit comes PRE-PROGRAMMED from the factory.

If the kit has 2 lines, both monitors, they are PRE-PROGRAMMED.

CONTROL BUTTONS

Digital menu for internal parameter settings and conguration. (When

the monitor has already been programmed)

In conversation, press to open the door.

In standby, call to guard unit (if applicable).

Auxiliary function, (contact your installer).

In standby, press and it displays the option of auto-starting with

different panels. By sequentially pressing Panel 0, Panel 1, General

Panel, (depending on the available panels).

VEO monitor incorporates an OSD menu that is managed

via the monitor´s push buttons to access the terminals´user

and programming functions.

The icons displayed are managed with the corresponding

buttons located on the monitor.

ONETOONE DUOX VIDEO 1-2 L KIT 3

With an image on the monitor, by pressing the button , (or upon receiving a call without picking

up), press the key to show the video settings.

While the audio channel is open, press the button and a menu screen appears for this setting.

1. MONITOR SETTINGS

VIDEO SETTINGS

AUDIO SETTINGS

SETTINGS MANUAL

FULL

MONITOR

Notice: Maximum conversation time: 90 seconds.

2. PANEL SETTINGS

Panel Connectors:

B,B: DUOX Bus: telephone/monitors power, data, audio and

video.

C, NO, NC: Relay contacts 2A@30Vdc (lock-release

connection).

+12: 12 Vdc-250mA output (maximum 500mA for 100 seconds).

BS, -: entrance hall button.

S, -: door sensor input.

+, GND: not available Future versions.

P1, P2: Button Connection

JP1: Camera leds

LEDS ON. On when the

camera is activated.

LEDS OFF. always off

Selecting the language1

of the "door open" message

Audio Settings

of the Monitor, panel and open door.

Microphone Connection

Ampliﬁer Version

SW1 Button

ON ON ON ONON

ON ON ONON

512 3 4 6 512 3 4 6 512 3 4 6 512 3 4 6

512 3 4 6

ON ON ON ON ON ON

512 3 4 6

12 13 14 16 1815

512 3 4 6 512 3 4 6 512 3 4 6 512 3 4 6 512 3 4 6

512 3 4 6

ON ON

512 3 4 6

ON ON

512 3 4 6

24 26 27 29

25 28

512 3 4 6 512 3 4 6

512 3 4 6

0123467 8 910

30 31

512 3 4 6

512 3 4 6 512 3 4 6 512 3 4 6

1'Door open' warning language selection

Spanish English French German Catalonian Valencian Balearic Portuguese Basque Galician

Dutch/

Flemish Greek

Finnish Swedish

TurkishPolish Czech Slovak Chinese Persian/

Farsi Arabic Norwegian Danish Icelandic

Russian Hindi HungarianItalian Hebrew Croatian 31...62

Bell DEACTIVATEDbell

French

(LONG) campana

Select the settings option and increase or decrease with and .

234

1Increase or

decrease with

and , until

obtaining the

desired regulation.

4ONETOONE DUOX VIDEO 1-2 L KIT

4. CAMERA FOCUS / LOCK RELEASE ACTIVATION TIME*

To adjust the camera image or adjsut the lock-release activation time.

* See Voice assisted conguration in button panels cod. 970048. Instructions included with this

equipment.

PANEL VALUES

Lock-release activation time 01...99 sec. (Default: 03)

Exit button activation time 00...99 sec. (Default: 06) / (deactivated: 00)

Panel type sub-block/block/general entrance. (Default: block)

Panel number 0..9 (by default: 00)

- MASTER panel: not active.

TECHNICAL FEATURES

PANEL TECHNICAL CHARACTERISTICS

Power Supply 18 Vdc

Standby Consumption 165mA

Audio active consumption 275 / 480 (max) mA

Audio Power in Residence - Entry Panel Direction 1 W

Audio Power in Entry Panel - Residence Direction 0.15 W

Operating temperature [-25º , +55ºC] / [-13º, 131ºF]

Volume can be Regulated in Both Directions.

MONITOR TECHNICAL CHARACTERISTICS (OSD TFT 4,3” Screen)

Power supply 18 Vdc

Standby consumption 25 mA

Audio + video consumption 230 mA

Operating temperature [-5º , +40ºC] / [23º, 104ºF]

FLOOR

SECTIONS-DISTANCES TABLE

- (i) For the 12Vdc lock-release and max. consumption 250mA, powered by the ampliﬁer.

3. ENCODING PANELS*

Whenever there is more than one panel, you must program the number of panels.

Distance section table - VIDEO KIT INSTALLATION WITH FILTER (1 AND 2 LINES)

SECTION

CABLE

TERMINALS

per home

without additional

power source

Maximum distance (A)

Source/Filter up to Panel

(Panel-Lock release) (i)

Maximum distance (A)

Source/Filter up to Panel

(WITHOUT lock release)

Maximum distance (B)

Source/Filter up to

Panel

Furthest terminal

ONETOONE DUOX VIDEO 1-2 L KIT 5

Notice: For optimal performance, we recommend using the same type of cable throughout the installation. Do not double

wires.

Notice: This document shows the basic concepts for a quick start-up. For more information download the manuals at www.

fermax.com

- Cityline Video Duox Panels cod. 970050.

- Monitor Duox Veo cod. 970043.

- OneToOne cod. 97579.

1 LINES WIRING DIAGRAM KIT 2 LINES WIRING DIAGRAM KIT

Nº

TYPE

DL1

CN9 TAMPER

CN1 PACK EXTEN ION

ALIMENTACION

POWER UPPLY

18 Vdc

JP1

JP2

NCNO

GND

EXIT

ONE

ADAPTOR

LINE

LED

JP2

JP1

COFF

OFF

VIDEO

DUOX

AMPLIFIER

AMPLIFICADOR

CN2

W1 PROG

MIC

AUDIO

LANGUAGE

IDIOMA

CN3

VER ION

18Vdc

CN9

CN1

B in

-+-

Vac

18Vdc+12Vac

240V

OVERLOAD

12 Vac

OUTPUT

INPUT

100-240 V ; 1,2A

50-60 Hz

18 V ; 1.5

12 V ;

JP2

JP1

DUOX LINE

ADAPTOR

REF: 3255

JP1

out

+A F1

Ref. 3244

18Vdc/2A

MADE IN PAIN

INPUT

REF. 3244

DUOX POWER

UPPLY ADAPTER MODULE

OUTPUT

18Vdc/2A

18 Vdc IN

PREV BU

PWR BU PWR BU

CN5

REF.7448

OUTPUT

INPUT

CN3

CN4

CN1

CN2

MÓDULO OneToOne V KYLINE

OneToOne V MODULE KYLINE

MODULE OneToOne V KYLINE

OneToOne V MODUL KYLINE

12 Vac

18 Vdc

JP2

Nº

TYPE

DL1

CN9 TAMPER

CN1 PACK EXTEN ION

ALIMENTACION

POWER UPPLY

18 Vdc

JP1

JP2

CNCNO

+GND

EXIT

ONE

ADAPTOR

LINE

LED

JP2

JP1

COFF

OFF

VIDEO

DUOX AMPLIFIER

AMPLIFICADOR

CN2

MIC

AUDIO

LANGUAGE

IDIOMA

CN3

VER ION

18Vdc

CN9

CN1

W1 PROG

B in

DUOX LINE

ADAPTOR

REF: 3255

JP1

-+-

Vac

18Vdc+12Vac

240V

OVERLOAD

12 Vac

OUTPUT

INPUT

100-240 V ; 1,2A

50-60 Hz

18 V ; 1.5

12 V ;

out

+A F1

JP1

DUOX LINE

ADAPTOR

REF: 3255

JP1

out

+A F1

JP2

Ref. 3244

18Vdc/2A

MADE IN PAIN

INPUT

REF. 3244

DUOX POWER

UPPLY ADAPTER MODULE

OUTPUT

18Vdc/2A

18 Vdc IN

PREV BU

PWR BU PWR BU

CN5

REF.7448

OUTPUT

INPUT

CN3

CN4

CN1

CN2

MÓDULO OneToOne V KYLINE

OneToOne V MODULE KYLINE

MODULE OneToOne V KYLINE

OneToOne V MODUL KYLINE

12 Vac

18 Vdc

12 Vac

OFF

JP2

Call

Conversation

Door opening

Call

Conversation

Door opening

Standby

Otros manuales para DUOX VIDEO MARINE KIT 1-2 L

Tabla de contenidos

Idiomas:

Otros manuales de Sistema de intercomunicación de Fermax

Fermax

Fermax DUOX CITYLINE VEO Manual de usuario

Fermax

Fermax VDS Smile Monitor Manual de usuario

Fermax

Fermax MEET GUARD UNIT Guía del usuario

Fermax

Fermax Duox Wifi Veo XS Guía del usuario

Fermax

Fermax DUOX Video Direct Outdoor Panel Manual del propietario

Fermax

Fermax LOFT VDS Manual de instrucciones

Fermax

Fermax DUOX CITYLINE Series Guía del producto

Fermax

Fermax DUOX MARINE Series Guía del usuario

Fermax

Fermax LOFT 4+N Manual de usuario

Fermax

Fermax CITYMAX BASIC 4+N Manual de usuario

Fermax

Fermax Loft Universal 3399 Manual de usuario

Fermax

Fermax DUOX PLUS 1W MEMOPHONE Guía del usuario

Fermax

Fermax COLOUR VDS LOFT MEMORY MONITOR Manual de usuario

Fermax

Fermax OLYMPO ADS Manual de usuario

Fermax

Fermax OneToOne Manual de instrucciones

Fermax

Fermax LOFT VDS Manual de usuario

Fermax

Fermax Cityline Guía del usuario

Fermax

Fermax VDS MEMOPHONE KIT Series Manual de instrucciones

Fermax

Fermax VIDEO KIT NEOX 2 WIRES-2 MONITORS Manual de usuario

Fermax

Fermax COLOUR 4+N LOFT MEMORY MONITOR Manual de usuario

Fermax

Fermax Cityline Manual del propietario

Fermax

Fermax LOFT BUS2 Guía del usuario

Fermax

Fermax SMILE 3.5" Monitor Manual de usuario

Fermax

Fermax LOFT 4+N Manual de usuario

Manuales populares de Sistema de intercomunicación de otras marcas

Bticino

Bticino LINEA 3000 Manual de usuario

MSI

MSI MSI-140 Manual de usuario

golmar

golmar Stadio Plus Manual de usuario

CyberData

CyberData 011211 series Manual

Vidos

Vidos duo M1021 Manual de usuario

Vimar

Vimar ELVOX 7539/E Manual de usuario

SSS Siedle

SSS Siedle BTSV 850-03 Manual de usuario

Dahua

Dahua VTO Series Manual de usuario

Elvox

Elvox 5651 Manual de usuario

Videx

Videx VIDEOKIT Series Manual de usuario

Rocom

Rocom Doortello Business FW T2.05W2.04 Manual de usuario

Viking

Viking E-35-EWP Manual de usuario

Safeguard Supply

Safeguard Supply LRA-EX1000 Manual de usuario

SSS Siedle

SSS Siedle BFCV 850 Series Manual de usuario

GRD

GRD MAX V2 Manual de usuario

Alecto

Alecto ADI-250 Manual de usuario

Aiphone

Aiphone IE-8MD Manual de usuario

Perel

Perel EDB4 Manual de usuario
